Система автономного водяного опалення багатоповерхового будинку

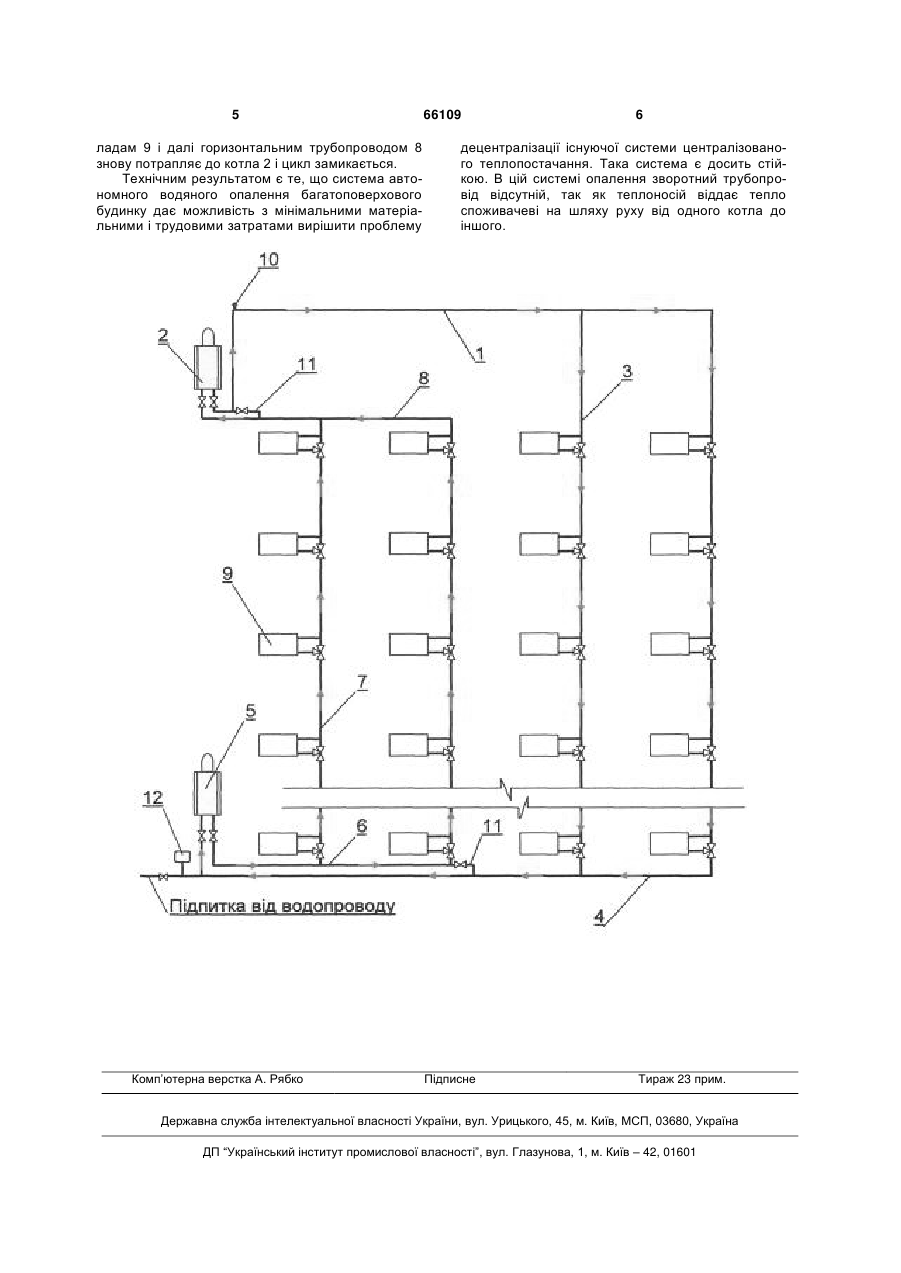

Система автономного водяного опалення багатоповерхового будинку, що містить водогрійний побутовий газовий котел, насос, вмонтований в котел або окремий, трубопроводи системи опалення та опалювальні пристрої, яка відрізняється тим, що водогрійний побутовий газовий котел установлено не на кожну окрему квартиру, а на кожну секцію однотипних квартир багатоповерхового житлового будинку, що знаходяться на одній вертикалі одна над другою, лише на верхньому та 3 Ця система опалення як найбільш близька по технічній сутності та результату, що досягається, прийнята за найближчий аналог. Недоліком такої системи є невиправдано високі матеріальні затрати на її облаштування з монтажем побутового опалювального котла, обладнання та мережі розвідних трубопроводів в кожній окремій квартирі, незважаючи на те, що теплова потужність багатьох сучасних побутових котлів дозволяє опалювати не одну а, як мінімум, п'ять квартир. В основу корисної моделі поставлена задача переобладнання існуючої централізованої системи теплопостачання на автономну з якнайменшими матеріальними і трудовими затратами, максимальним використанням існуючих трубопроводів та обладнання системи опалення без їх демонтажу. Для здійснення поставленої задачі, на відміну від найближчого аналога, в запропонованій системі опалення водогрійний побутовий газовий котел установлено не на кожну окрему квартиру, а на кожну секцію однотипних квартир багатоповерхового житлового будинку, що знаходяться на одній вертикалі одна над другою, лише на верхньому та на нижньому поверхах в приміщеннях кухонь з розрахунку обігріву двома котлами всієї секції квартир. Перевагу для установки, на даний час, має настінний побутовий газовий котел з вмонтованим в конструкцію котла циркуляційним насосом та розширювальним баком з виводом продуктів згоряння через стіну будинку, що відповідає вимогам діючих нормативів. Вихідний патрубок теплоносія від котла на верхньому поверсі сполучений горизонтальним трубопроводом з одним або кількома вертикальними стояками верхньої подачі теплоносія. Цей стояк, або декілька стояків на нижньому поверсі сполучений (сполучені) горизонтальним трубопроводом з вхідним патрубком котла нижнього поверху, а вихідний патрубок цього котла сполучений горизонтальним трубопроводом зі стояком або декількома стояками нижньої подачі теплоносія, який (які), в свою чергу, підключений (підключені) на верхньому поверсі горизонтальним трубопроводом до вхідного патрубка котла верхнього поверху. В верхній точці трубопроводу встановлено автоматичний клапан для випуску повітря. В тому разі, коли розрахункового об'єму розширювальних баків, які маються в конструкції котлів, недостатньо, встановлюється додатково мембранний розширювальний бак. В тому разі, коли тиску насосів, які є в конструкції котлів, за результатами гідравлічного розрахунку недостатньо, перед котлом або після нього встановлюють додатково циркуляційний насос. Сумарна теплова потужність двох котлів розраховується на покриття теплових втрат опалюваної ними секції квартир в межах максимальної теплової потужності дозволеної нормативами для установки в приміщеннях кухонь житлових будинків. Установка побутового газового котла не на кожну окрему квартиру, а на кожну секцію однотипних квартир багатоповерхового житлового будинку, що знаходяться на одній вертикалі одна над другою, лише на верхньому та на нижньому поверхах, при переведені опалення будинку з центра 66109 4 лізованого на автономне дає можливість звести до мінімуму матеріальні затрати та обсяги робіт. Наприклад, для типового дев'ятиповерхового будинку на одну секцію однотипних квартир замість дев'яти встановлюється лише два котла, вертикальні стояки та нагрівальні пристрої зберігаються без демонтажу, монтажні роботи проводяться лише на першому та на дев'ятому поверхах, на семи інших поверхах відпадає потреба в будь яких змінах. Технічна суть передбачуваної корисної моделі пояснюється кресленням, на якому зображена схема опалення однієї секції однотипних квартир багатоповерхового житлового будинку, що знаходяться на одній вертикалі одна над другою. Система автономного водяного опалення багатоповерхового будинку містить горизонтальний трубопровід 1, який сполучає вихідний патрубок побутового газового котла 2, розташованого на кухні верхнього поверху, з вертикальним стояком або декількома стояками верхньої подачі теплоносія 3, який (які), в свою чергу, сполучений (сполучені) горизонтальним трубопроводом 4 з вхідним патрубком побутового газового котла 5 на нижньому поверсі. Горизонтальний трубопровід 6 сполучає вихідний патрубок побутового газового котла 5, розташованого на кухні нижнього поверху, з вертикальним стояком або декількома стояками нижньої подачі теплоносія 7, які, в свою чергу, сполучені горизонтальним трубопроводом 8 з вхідним патрубком побутового газового котла 2 на верхньому поверсі. Вертикальні стояки сполучені з нагрівальними приладами 9. В верхній точці горизонтального трубопроводу 1 встановлено автоматичний клапан 10 для випуску повітря. На випадок необхідності тимчасового відключення одного із котлів, на верхньому і нижньому поверхах встановлено байпаси 11. В тому разі, коли розрахункового об'єму розширювальних баків, які є в конструкції котлів, недостатньо, встановлюється додатково мембранний розширювальний бак 12. В тому разі, коли тиску насосів, які є в конструкції котлів, за результатами гідравлічного розрахунку недостатньо, перед котлом або після нього встановлюють додатково циркуляційний насос. Система автономного водяного опалення багатоповерхового будинку працює наступним чином. Циркуляційний тиск в системі опалення створюється насосами, які є в конструкції котлів, в разі необхідності ще й додатковим циркуляційним насосом, який на кресленнях відсутній. В більшості випадків, для створення циркуляційного тиску цілком достатньо насосів, які є в конструкції котлів. Нагрітий котлом 2 теплоносій під примусовим тиском по горизонтальному трубопроводу 1 подається в вертикальний стояк або декілька стояків 3. По стояку (стоякам) 3 теплоносій рухається вниз віддаючи тепло в приміщення через нагрівальні прилади 9 і далі горизонтальним трубопроводом 4 потрапляє до котла 5. Нагрітий котлом 5 теплоносій горизонтальним трубопроводом 6 подається до вертикального стояка або декількох стояків 7. Вертикальним стояком (стояками) 7 теплоносій подається нагору, передаючи тепло нагрівальним при 5 ладам 9 і далі горизонтальним трубопроводом 8 знову потрапляє до котла 2 і цикл замикається. Технічним результатом є те, що система автономного водяного опалення багатоповерхового будинку дає можливість з мінімальними матеріальними і трудовими затратами вирішити проблему Комп’ютерна верстка А. Рябко 66109 6 децентралізації існуючої системи централізованого теплопостачання. Така система є досить стійкою. В цій системі опалення зворотний трубопровід відсутній, так як теплоносій віддає тепло споживачеві на шляху руху від одного котла до іншого. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
