Апарат теплообмінний кожухотрубчастий

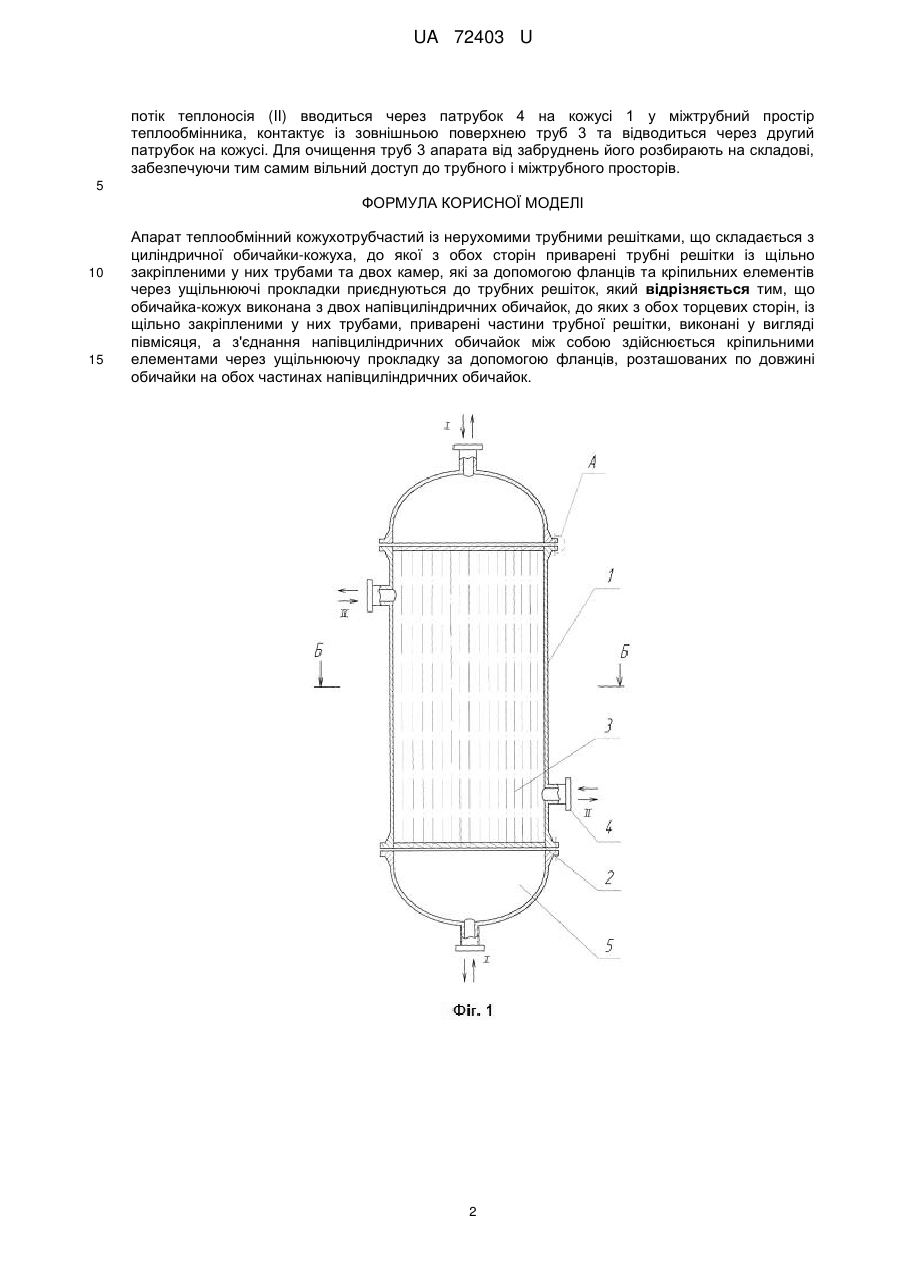

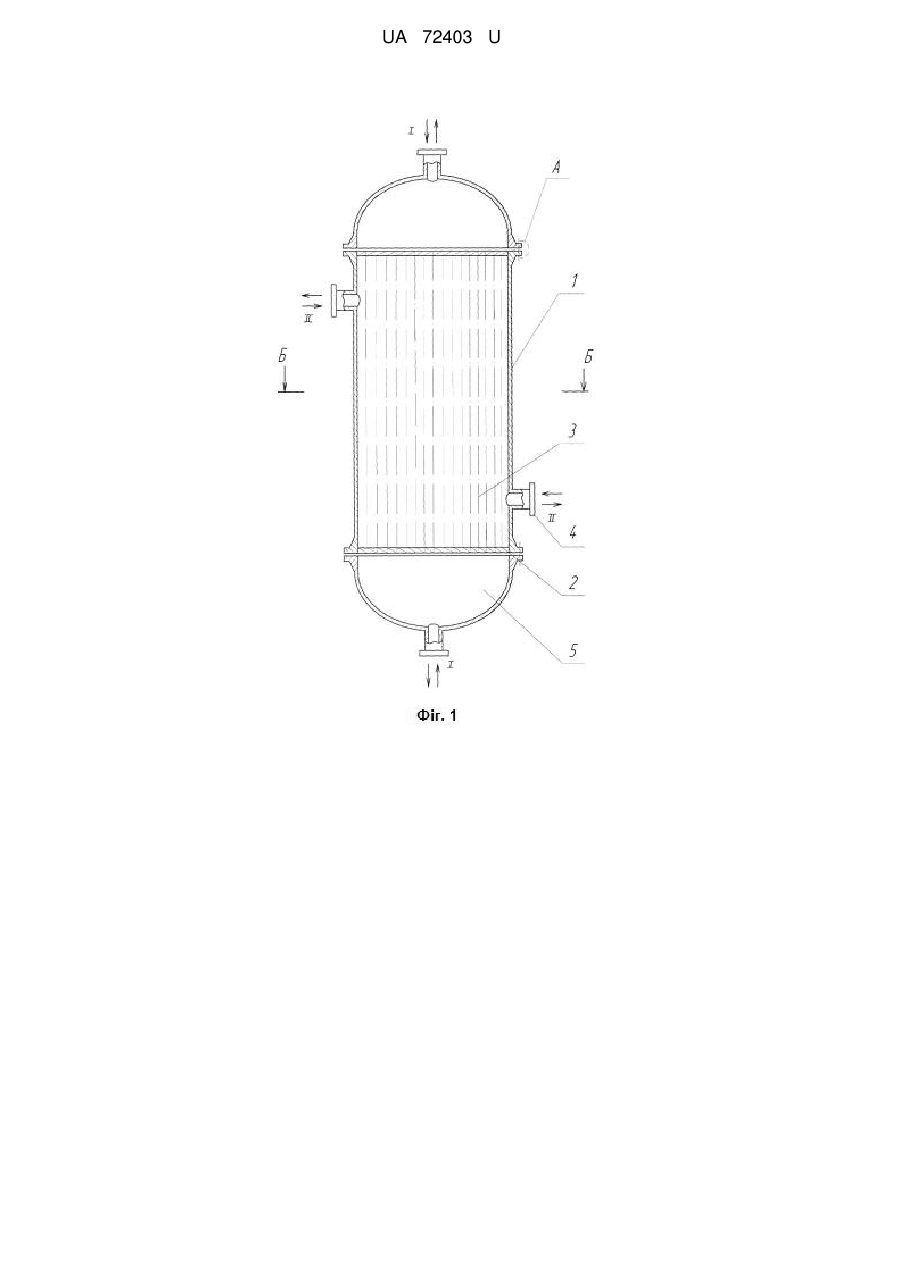

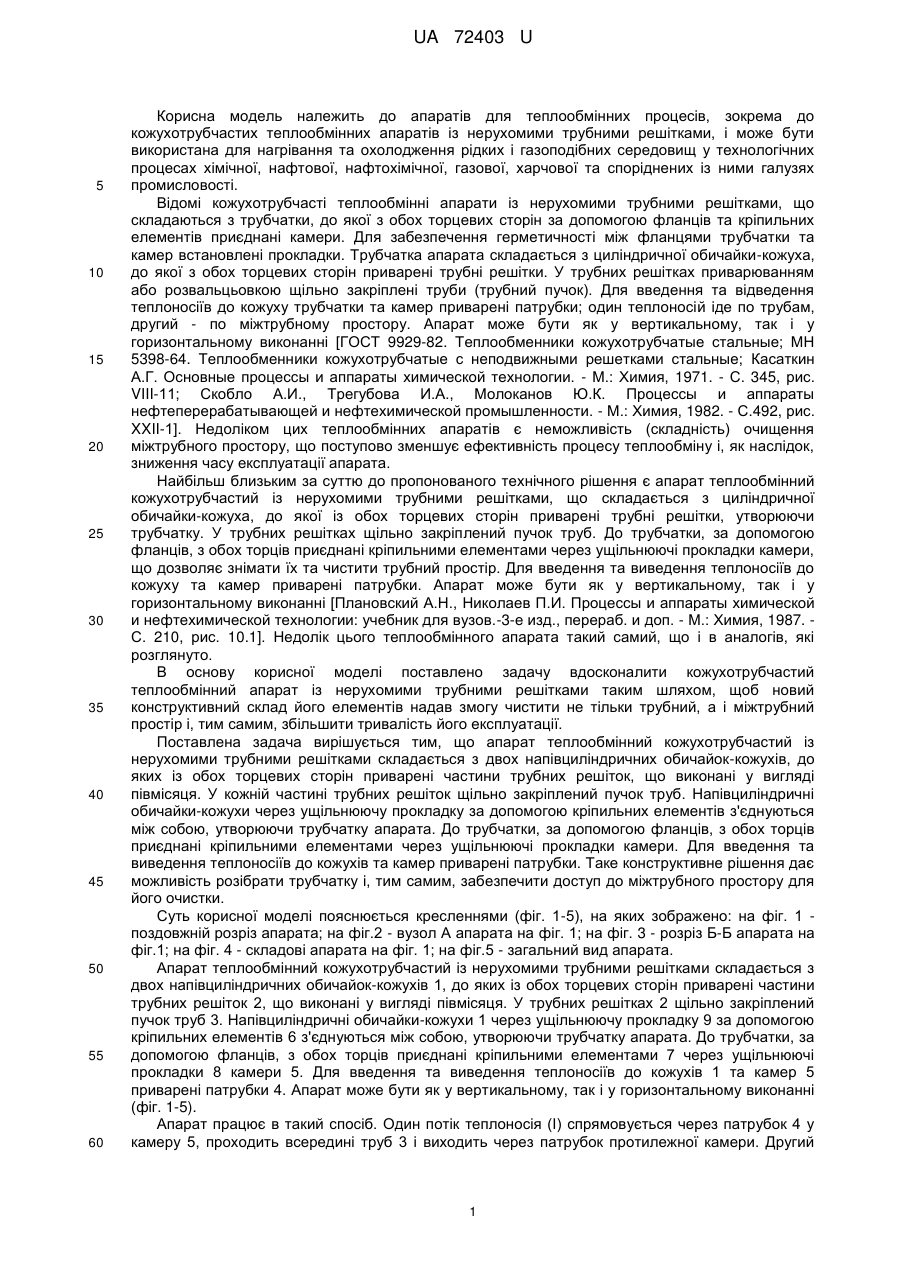

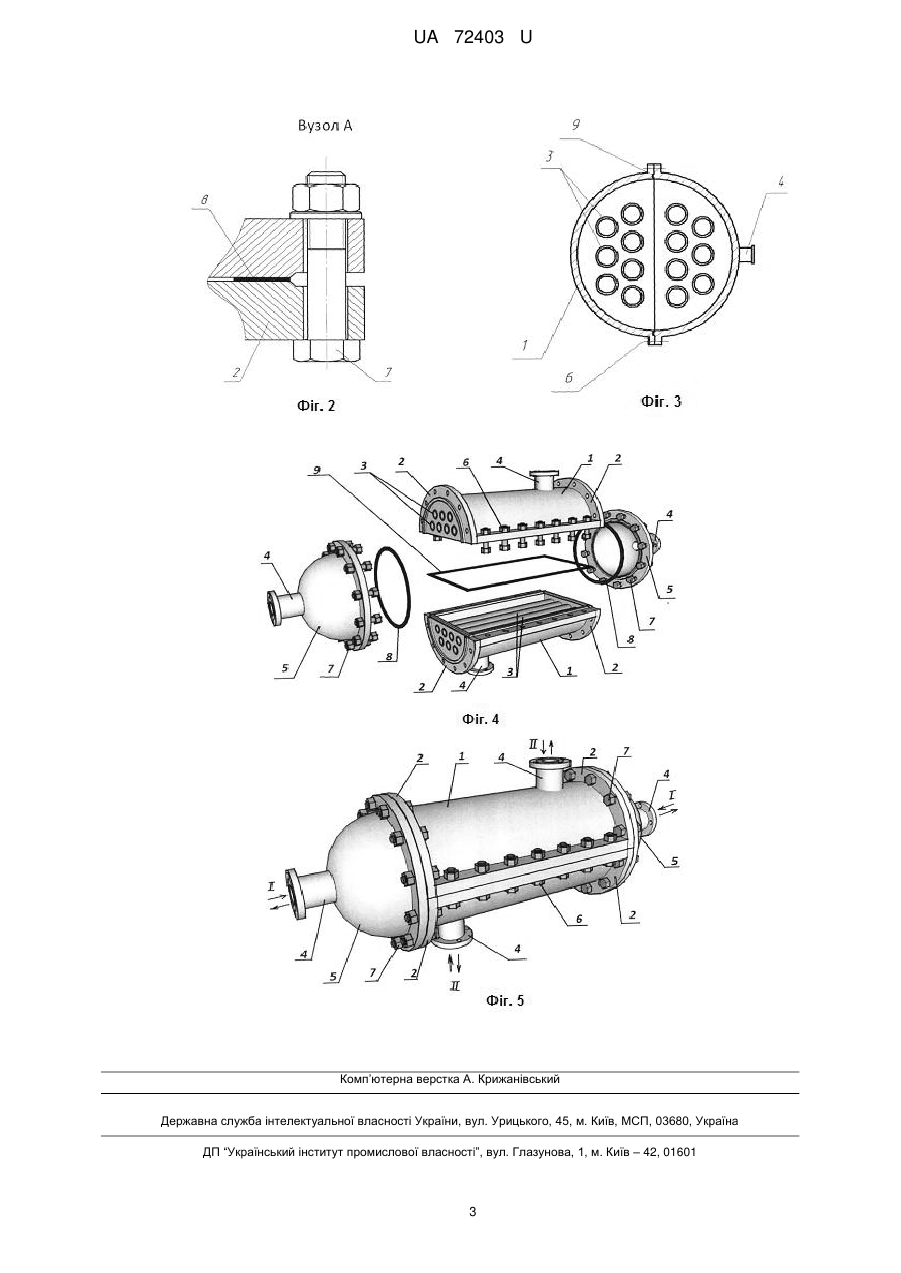

Реферат: Апарат теплообмінний кожухотрубчастий із нерухомими трубними решітками складається з циліндричної обичайки-кожуха, до якої з обох сторін приварені трубні решітки із щільно закріпленими у них трубами та двох камер, які за допомогою фланців та кріпильних елементів через ущільнюючі прокладки приєднуються до трубних решіток. Обичайка-кожух виконана з двох напівциліндричних обичайок, до яких з обох торцевих сторін, із щільно закріпленими у них трубами, приварені частини трубної решітки, виконані у вигляді півмісяця, а з'єднання напівциліндричних обичайок між собою здійснюється кріпильними елементами через ущільнюючу прокладку за допомогою фланців, розташованих по довжині обичайки на обох частинах напівциліндричних обичайок. UA 72403 U (54) АПАРАТ ТЕПЛООБМІННИЙ КОЖУХОТРУБЧАСТИЙ UA 72403 U UA 72403 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до апаратів для теплообмінних процесів, зокрема до кожухотрубчастих теплообмінних апаратів із нерухомими трубними решітками, і може бути використана для нагрівання та охолодження рідких і газоподібних середовищ у технологічних процесах хімічної, нафтової, нафтохімічної, газової, харчової та споріднених із ними галузях промисловості. Відомі кожухотрубчасті теплообмінні апарати із нерухомими трубними решітками, що складаються з трубчатки, до якої з обох торцевих сторін за допомогою фланців та кріпильних елементів приєднані камери. Для забезпечення герметичності між фланцями трубчатки та камер встановлені прокладки. Трубчатка апарата складається з циліндричної обичайки-кожуха, до якої з обох торцевих сторін приварені трубні решітки. У трубних решітках приварюванням або розвальцьовкою щільно закріплені труби (трубний пучок). Для введення та відведення теплоносіїв до кожуху трубчатки та камер приварені патрубки; один теплоносій іде по трубам, другий - по міжтрубному простору. Апарат може бути як у вертикальному, так і у горизонтальному виконанні [ГОСТ 9929-82. Теплообменники кожухотрубчатые стальные; МН 5398-64. Теплообменники кожухотрубчатые с неподвижными решетками стальные; Касаткин А.Г. Основные процессы и аппараты химической технологии. - М.: Химия, 1971. - С. 345, рис. VIII-11; Скобло А.И., Трегубова И.А., Молоканов Ю.К. Процессы и аппараты нефтеперерабатывающей и нефтехимической промышленности. - М.: Химия, 1982. - С.492, рис. XXII-1]. Недоліком цих теплообмінних апаратів є неможливість (складність) очищення міжтрубного простору, що поступово зменшує ефективність процесу теплообміну і, як наслідок, зниження часу експлуатації апарата. Найбільш близьким за суттю до пропонованого технічного рішення є апарат теплообмінний кожухотрубчастий із нерухомими трубними решітками, що складається з циліндричної обичайки-кожуха, до якої із обох торцевих сторін приварені трубні решітки, утворюючи трубчатку. У трубних решітках щільно закріплений пучок труб. До трубчатки, за допомогою фланців, з обох торців приєднані кріпильними елементами через ущільнюючі прокладки камери, що дозволяє знімати їх та чистити трубний простір. Для введення та виведення теплоносіїв до кожуху та камер приварені патрубки. Апарат може бути як у вертикальному, так і у горизонтальному виконанні [Плановский А.Н., Николаев П.И. Процессы и аппараты химической и нефтехимической технологии: учебник для вузов.-3-е изд., перераб. и доп. - М.: Химия, 1987. С. 210, рис. 10.1]. Недолік цього теплообмінного апарата такий самий, що і в аналогів, які розглянуто. В основу корисної моделі поставлено задачу вдосконалити кожухотрубчастий теплообмінний апарат із нерухомими трубними решітками таким шляхом, щоб новий конструктивний склад його елементів надав змогу чистити не тільки трубний, а і міжтрубний простір і, тим самим, збільшити тривалість його експлуатації. Поставлена задача вирішується тим, що апарат теплообмінний кожухотрубчастий із нерухомими трубними решітками складається з двох напівциліндричних обичайок-кожухів, до яких із обох торцевих сторін приварені частини трубних решіток, що виконані у вигляді півмісяця. У кожній частині трубних решіток щільно закріплений пучок труб. Напівциліндричні обичайки-кожухи через ущільнюючу прокладку за допомогою кріпильних елементів з'єднуються між собою, утворюючи трубчатку апарата. До трубчатки, за допомогою фланців, з обох торців приєднані кріпильними елементами через ущільнюючі прокладки камери. Для введення та виведення теплоносіїв до кожухів та камер приварені патрубки. Таке конструктивне рішення дає можливість розібрати трубчатку і, тим самим, забезпечити доступ до міжтрубного простору для його очистки. Суть корисної моделі пояснюється кресленнями (фіг. 1-5), на яких зображено: на фіг. 1 поздовжній розріз апарата; на фіг.2 - вузол А апарата на фіг. 1; на фіг. 3 - розріз Б-Б апарата на фіг.1; на фіг. 4 - складові апарата на фіг. 1; на фіг.5 - загальний вид апарата. Апарат теплообмінний кожухотрубчастий із нерухомими трубними решітками складається з двох напівциліндричних обичайок-кожухів 1, до яких із обох торцевих сторін приварені частини трубних решіток 2, що виконані у вигляді півмісяця. У трубних решітках 2 щільно закріплений пучок труб 3. Напівциліндричні обичайки-кожухи 1 через ущільнюючу прокладку 9 за допомогою кріпильних елементів 6 з'єднуються між собою, утворюючи трубчатку апарата. До трубчатки, за допомогою фланців, з обох торців приєднані кріпильними елементами 7 через ущільнюючі прокладки 8 камери 5. Для введення та виведення теплоносіїв до кожухів 1 та камер 5 приварені патрубки 4. Апарат може бути як у вертикальному, так і у горизонтальному виконанні (фіг. 1-5). Апарат працює в такий спосіб. Один потік теплоносія (І) спрямовується через патрубок 4 у камеру 5, проходить всередині труб 3 і виходить через патрубок протилежної камери. Другий 1 UA 72403 U потік теплоносія (II) вводиться через патрубок 4 на кожусі 1 у міжтрубний простір теплообмінника, контактує із зовнішньою поверхнею труб 3 та відводиться через другий патрубок на кожусі. Для очищення труб 3 апарата від забруднень його розбирають на складові, забезпечуючи тим самим вільний доступ до трубного і міжтрубного просторів. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Апарат теплообмінний кожухотрубчастий із нерухомими трубними решітками, що складається з циліндричної обичайки-кожуха, до якої з обох сторін приварені трубні решітки із щільно закріпленими у них трубами та двох камер, які за допомогою фланців та кріпильних елементів через ущільнюючі прокладки приєднуються до трубних решіток, який відрізняється тим, що обичайка-кожух виконана з двох напівциліндричних обичайок, до яких з обох торцевих сторін, із щільно закріпленими у них трубами, приварені частини трубної решітки, виконані у вигляді півмісяця, а з'єднання напівциліндричних обичайок між собою здійснюється кріпильними елементами через ущільнюючу прокладку за допомогою фланців, розташованих по довжині обичайки на обох частинах напівциліндричних обичайок. 2 UA 72403 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
