Зрошувальна система

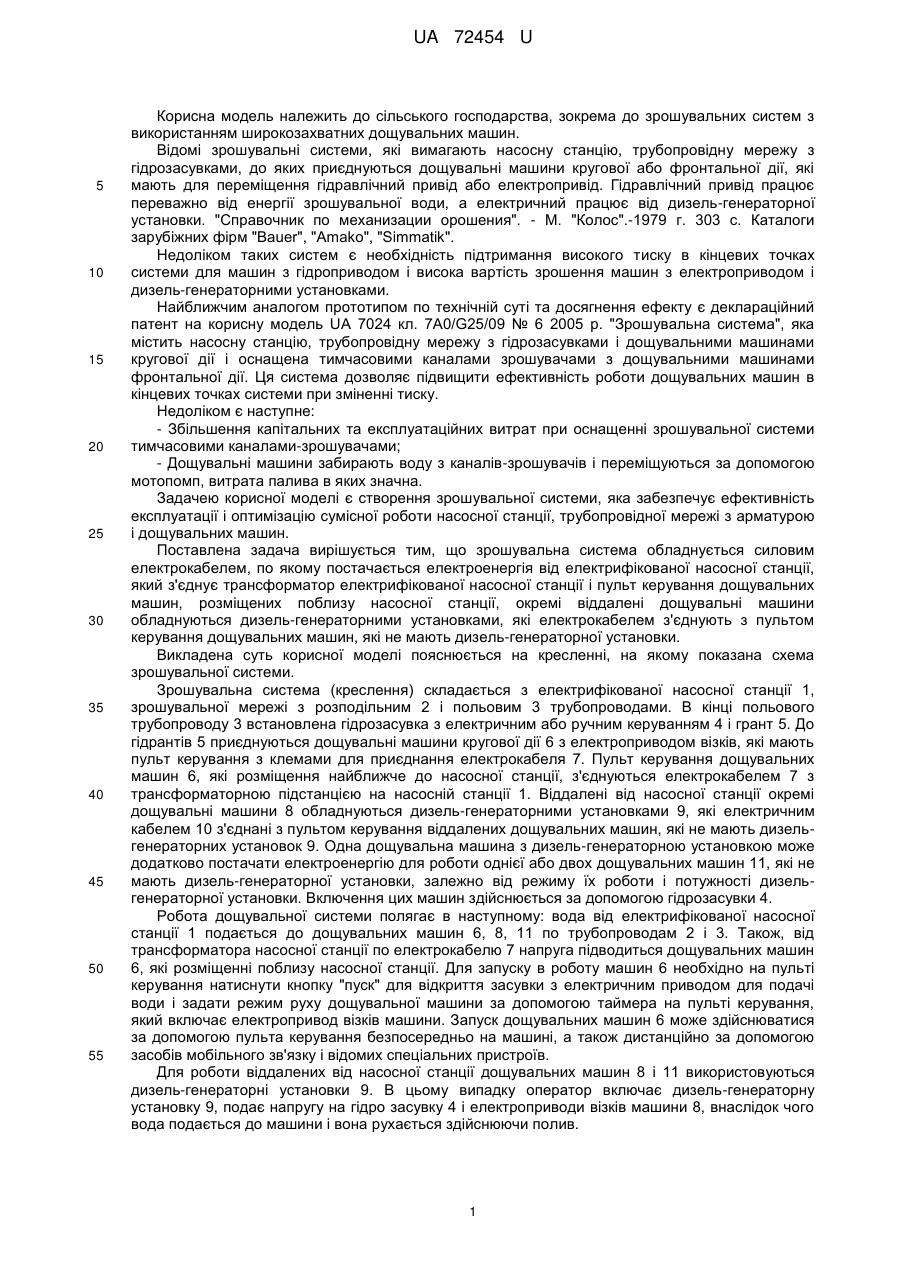

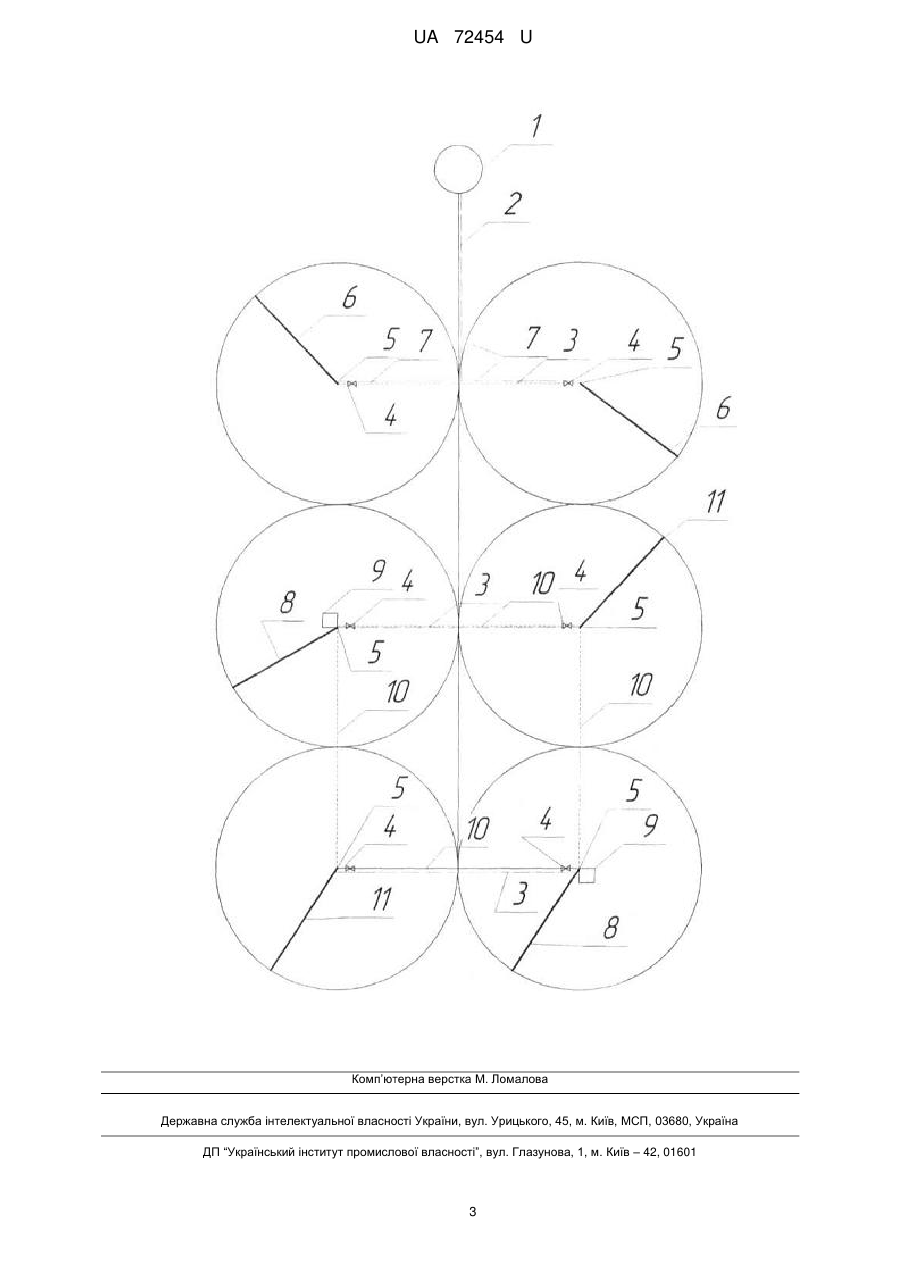

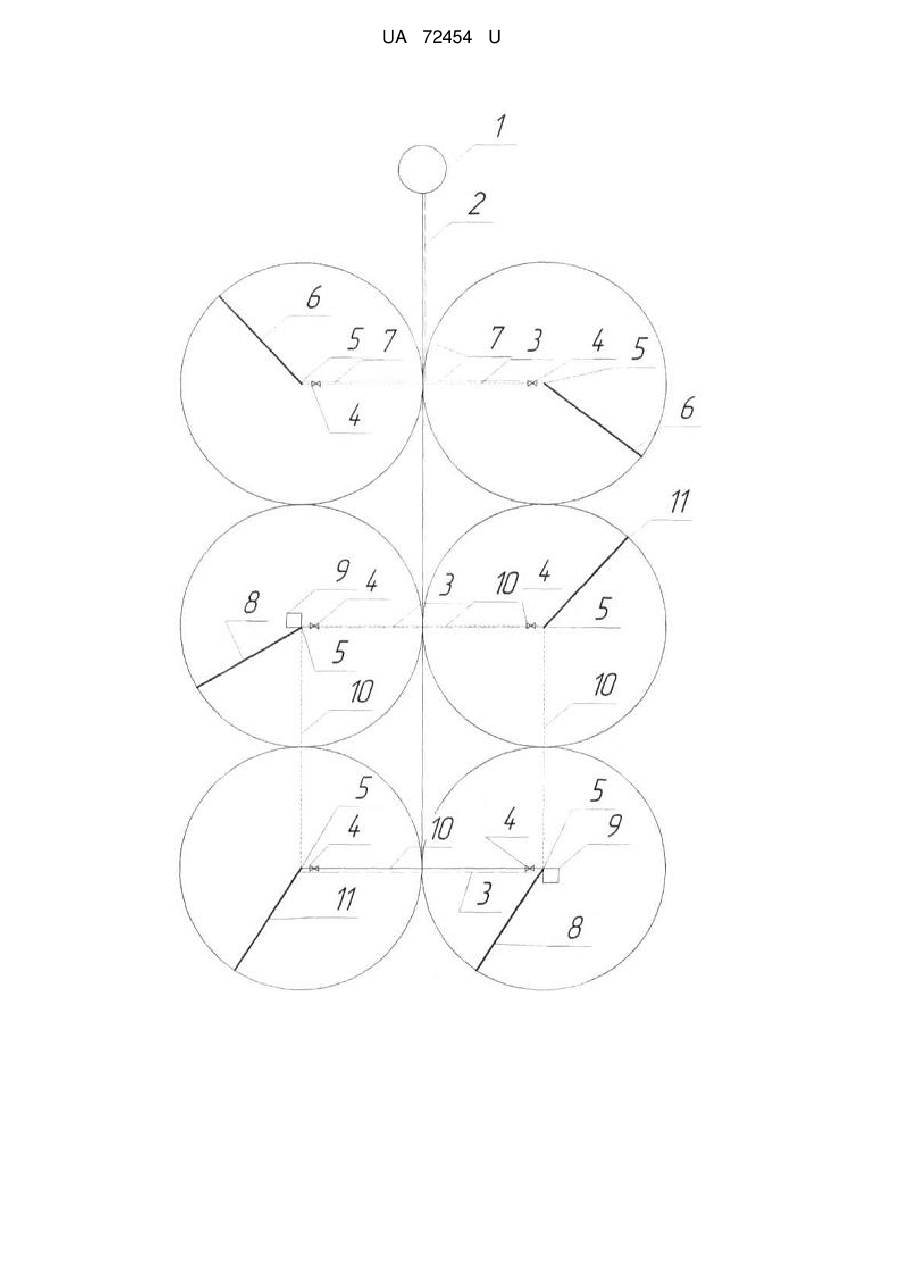

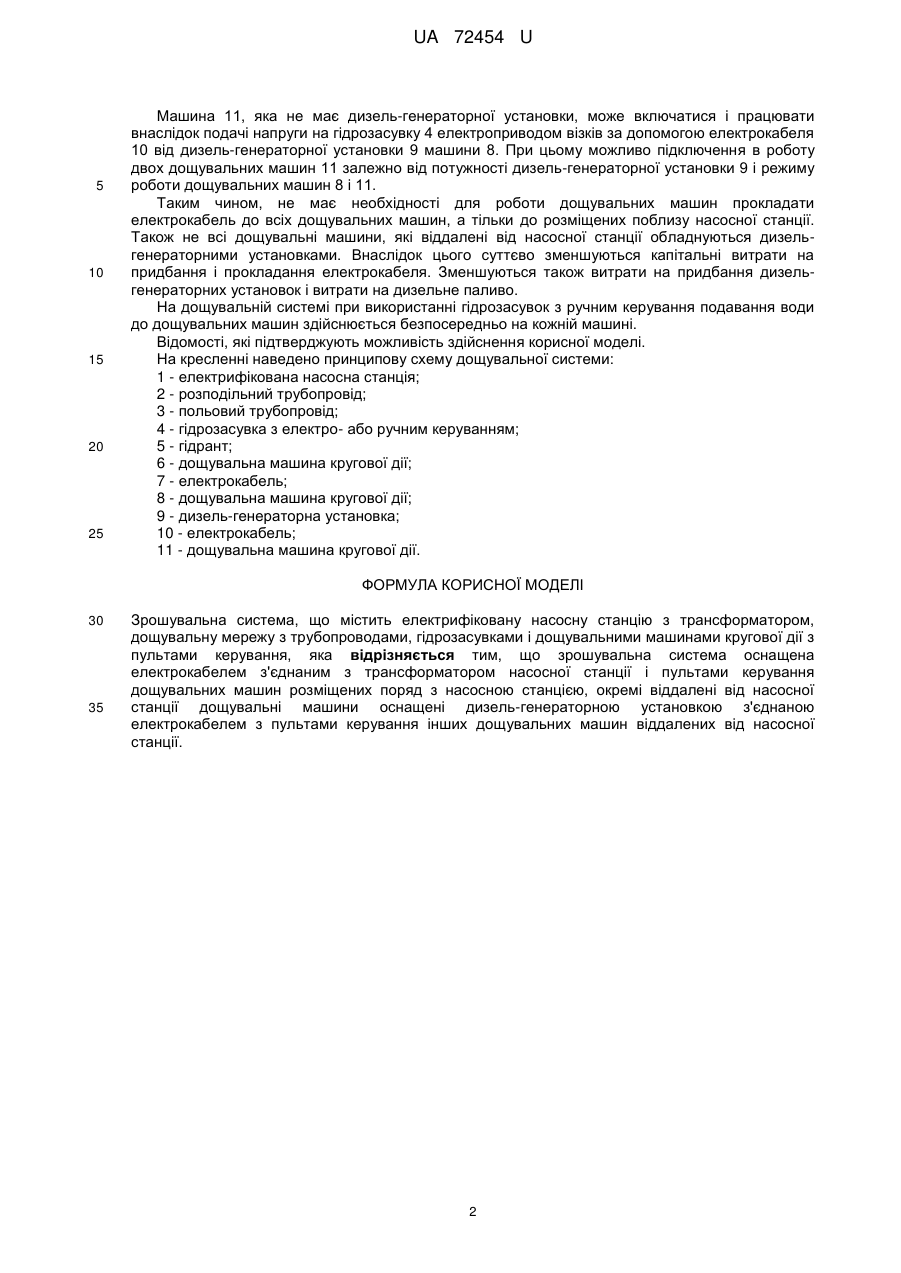

Реферат: Зрошувальна система містить електрифіковану насосну станцію з трансформатором, дощувальну мережу з трубопроводами, гідрозасувками і дощувальними машинами кругової дії з пультами керування. Зрошувальна система оснащена електрокабелем з'єднаним з трансформатором насосної станції і пультами керування дощувальних машин розміщених поряд з насосною станцією. Окремі віддалені від насосної станції дощувальні машини оснащені дизель-генераторною установкою з'єднаною електрокабелем з пультами керування інших дощувальних машин віддалених від насосної станції. UA 72454 U (54) ЗРОШУВАЛЬНА СИСТЕМА UA 72454 U UA 72454 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільського господарства, зокрема до зрошувальних систем з використанням широкозахватних дощувальних машин. Відомі зрошувальні системи, які вимагають насосну станцію, трубопровідну мережу з гідрозасувками, до яких приєднуються дощувальні машини кругової або фронтальної дії, які мають для переміщення гідравлічний привід або електропривід. Гідравлічний привід працює переважно від енергії зрошувальної води, а електричний працює від дизель-генераторної установки. "Справочник по механизации орошения". - М. "Колос".-1979 г. 303 с. Каталоги зарубіжних фірм "Bauer", "Amako", "Simmatik". Недоліком таких систем є необхідність підтримання високого тиску в кінцевих точках системи для машин з гідроприводом і висока вартість зрошення машин з електроприводом і дизель-генераторними установками. Найближчим аналогом прототипом по технічній суті та досягнення ефекту є деклараційний патент на корисну модель UA 7024 кл. 7A0/G25/09 № 6 2005 р. "Зрошувальна система", яка містить насосну станцію, трубопровідну мережу з гідрозасувками і дощувальними машинами кругової дії і оснащена тимчасовими каналами зрошувачами з дощувальними машинами фронтальної дії. Ця система дозволяє підвищити ефективність роботи дощувальних машин в кінцевих точках системи при зміненні тиску. Недоліком є наступне: - Збільшення капітальних та експлуатаційних витрат при оснащенні зрошувальної системи тимчасовими каналами-зрошувачами; - Дощувальні машини забирають воду з каналів-зрошувачів і переміщуються за допомогою мотопомп, витрата палива в яких значна. Задачею корисної моделі є створення зрошувальної системи, яка забезпечує ефективність експлуатації і оптимізацію сумісної роботи насосної станції, трубопровідної мережі з арматурою і дощувальних машин. Поставлена задача вирішується тим, що зрошувальна система обладнується силовим електрокабелем, по якому постачається електроенергія від електрифікованої насосної станції, який з'єднує трансформатор електрифікованої насосної станції і пульт керування дощувальних машин, розміщених поблизу насосної станції, окремі віддалені дощувальні машини обладнуються дизель-генераторними установками, які електрокабелем з'єднують з пультом керування дощувальних машин, які не мають дизель-генераторної установки. Викладена суть корисної моделі пояснюється на кресленні, на якому показана схема зрошувальної системи. Зрошувальна система (креслення) складається з електрифікованої насосної станції 1, зрошувальної мережі з розподільним 2 і польовим 3 трубопроводами. В кінці польового трубопроводу 3 встановлена гідрозасувка з електричним або ручним керуванням 4 і грант 5. До гідрантів 5 приєднуються дощувальні машини кругової дії 6 з електроприводом візків, які мають пульт керування з клемами для приєднання електрокабеля 7. Пульт керування дощувальних машин 6, які розміщення найближче до насосної станції, з'єднуються електрокабелем 7 з трансформаторною підстанцією на насосній станції 1. Віддалені від насосної станції окремі дощувальні машини 8 обладнуються дизель-генераторними установками 9, які електричним кабелем 10 з'єднані з пультом керування віддалених дощувальних машин, які не мають дизельгенераторних установок 9. Одна дощувальна машина з дизель-генераторною установкою може додатково постачати електроенергію для роботи однієї або двох дощувальних машин 11, які не мають дизель-генераторної установки, залежно від режиму їх роботи і потужності дизельгенераторної установки. Включення цих машин здійснюється за допомогою гідрозасувки 4. Робота дощувальної системи полягає в наступному: вода від електрифікованої насосної станції 1 подається до дощувальних машин 6, 8, 11 по трубопроводам 2 і 3. Також, від трансформатора насосної станції по електрокабелю 7 напруга підводиться дощувальних машин 6, які розміщенні поблизу насосної станції. Для запуску в роботу машин 6 необхідно на пульті керування натиснути кнопку "пуск" для відкриття засувки з електричним приводом для подачі води і задати режим руху дощувальної машини за допомогою таймера на пульті керування, який включає електропривод візків машини. Запуск дощувальних машин 6 може здійснюватися за допомогою пульта керування безпосередньо на машині, а також дистанційно за допомогою засобів мобільного зв'язку і відомих спеціальних пристроїв. Для роботи віддалених від насосної станції дощувальних машин 8 і 11 використовуються дизель-генераторні установки 9. В цьому випадку оператор включає дизель-генераторну установку 9, подає напругу на гідро засувку 4 і електроприводи візків машини 8, внаслідок чого вода подається до машини і вона рухається здійснюючи полив. 1 UA 72454 U 5 10 15 20 25 Машина 11, яка не має дизель-генераторної установки, може включатися і працювати внаслідок подачі напруги на гідрозасувку 4 електроприводом візків за допомогою електрокабеля 10 від дизель-генераторної установки 9 машини 8. При цьому можливо підключення в роботу двох дощувальних машин 11 залежно від потужності дизель-генераторної установки 9 і режиму роботи дощувальних машин 8 і 11. Таким чином, не має необхідності для роботи дощувальних машин прокладати електрокабель до всіх дощувальних машин, а тільки до розміщених поблизу насосної станції. Також не всі дощувальні машини, які віддалені від насосної станції обладнуються дизельгенераторними установками. Внаслідок цього суттєво зменшуються капітальні витрати на придбання і прокладання електрокабеля. Зменшуються також витрати на придбання дизельгенераторних установок і витрати на дизельне паливо. На дощувальній системі при використанні гідрозасувок з ручним керування подавання води до дощувальних машин здійснюється безпосередньо на кожній машині. Відомості, які підтверджують можливість здійснення корисної моделі. На кресленні наведено принципову схему дощувальної системи: 1 - електрифікована насосна станція; 2 - розподільний трубопровід; 3 - польовий трубопровід; 4 - гідрозасувка з електро- або ручним керуванням; 5 - гідрант; 6 - дощувальна машина кругової дії; 7 - електрокабель; 8 - дощувальна машина кругової дії; 9 - дизель-генераторна установка; 10 - електрокабель; 11 - дощувальна машина кругової дії. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Зрошувальна система, що містить електрифіковану насосну станцію з трансформатором, дощувальну мережу з трубопроводами, гідрозасувками і дощувальними машинами кругової дії з пультами керування, яка відрізняється тим, що зрошувальна система оснащена електрокабелем з'єднаним з трансформатором насосної станції і пультами керування дощувальних машин розміщених поряд з насосною станцією, окремі віддалені від насосної станції дощувальні машини оснащені дизель-генераторною установкою з'єднаною електрокабелем з пультами керування інших дощувальних машин віддалених від насосної станції. 2 UA 72454 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
