Дробарка-змішувач кормів

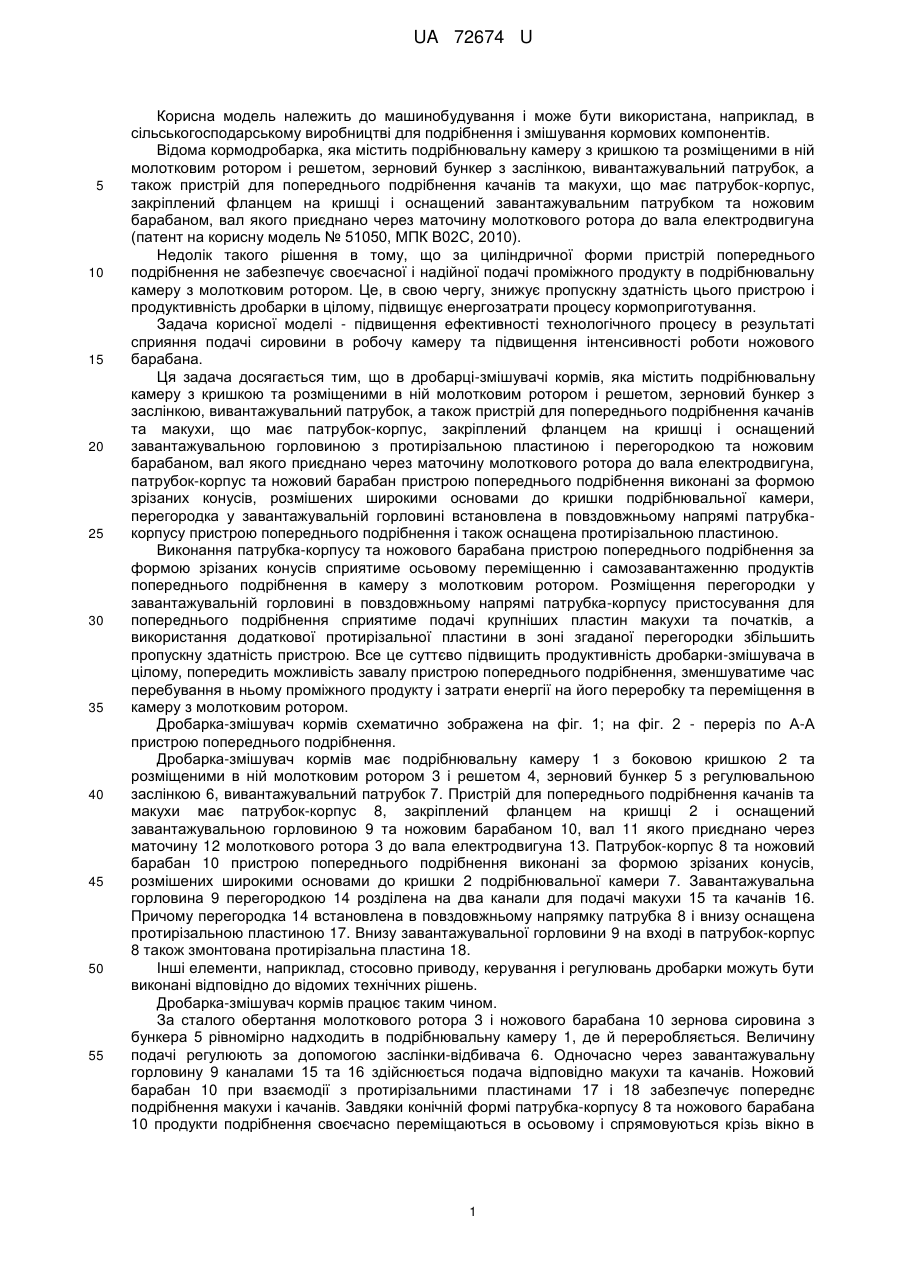

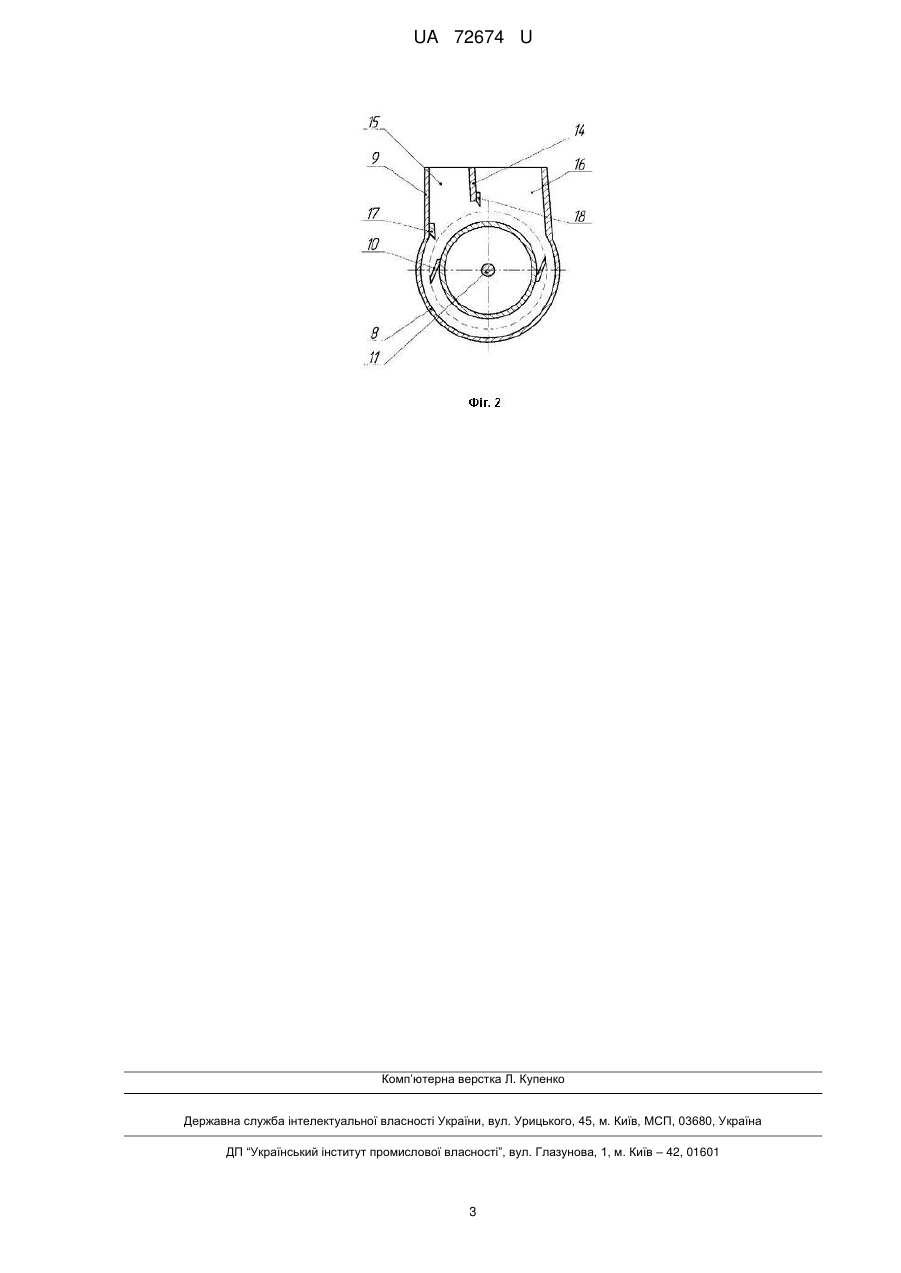

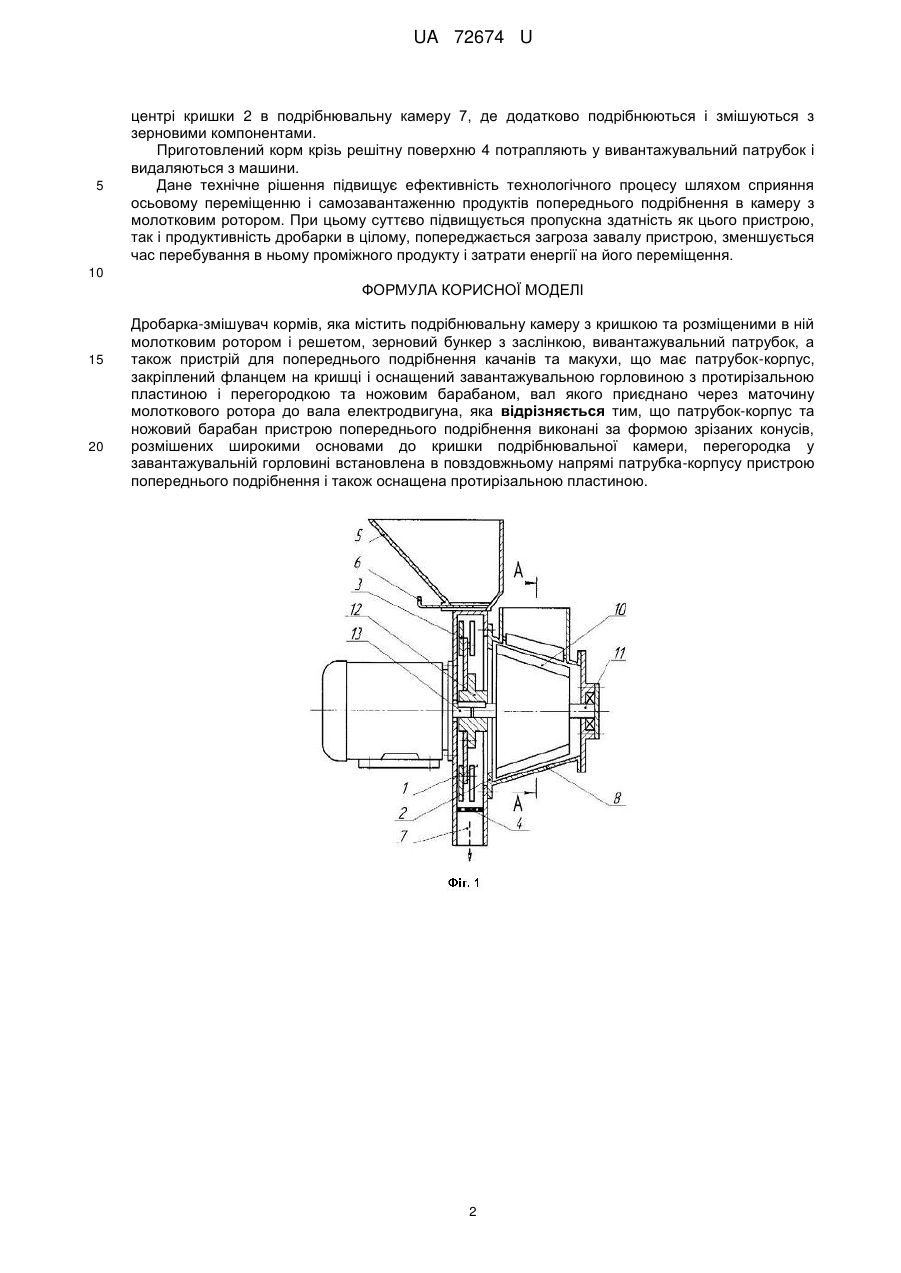

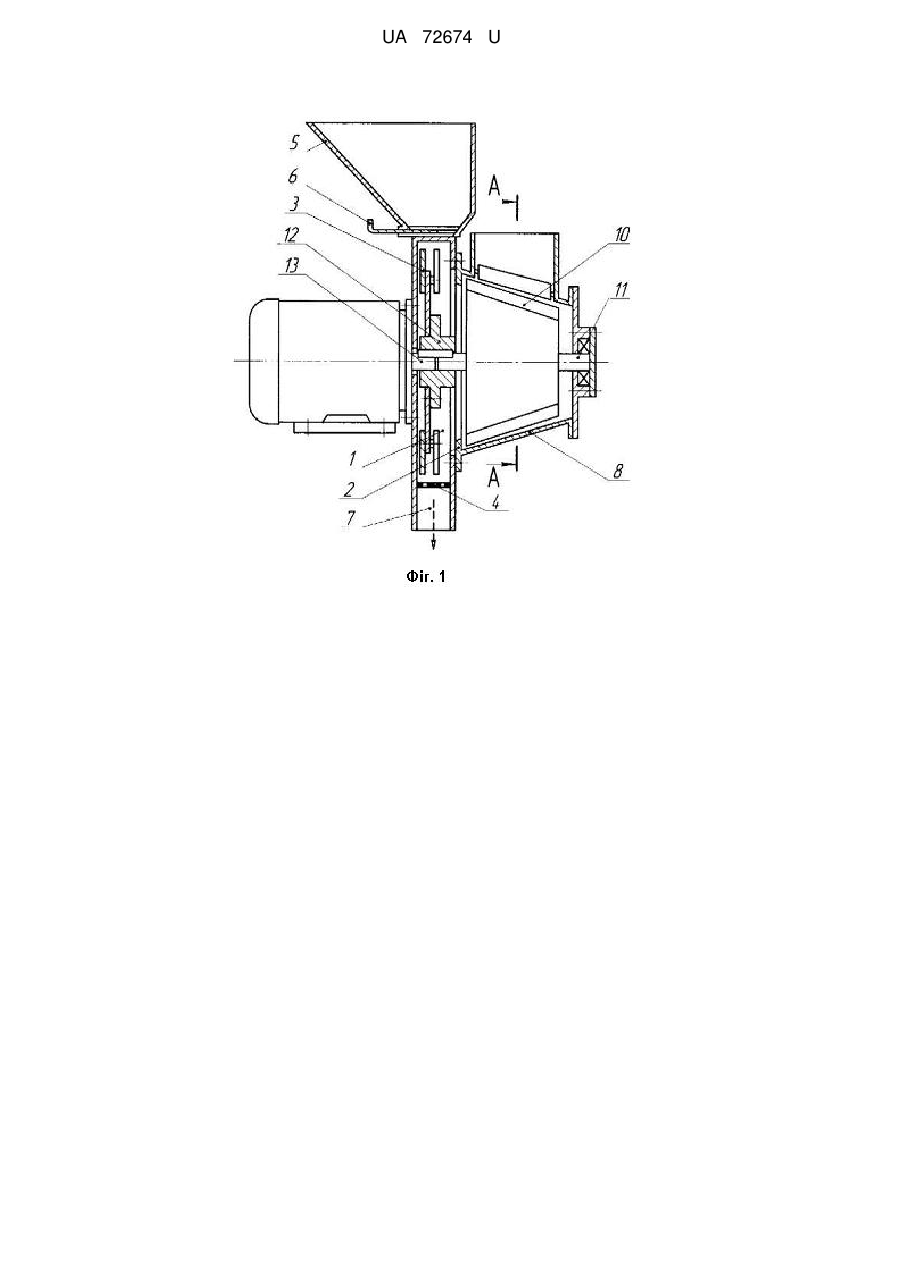

Реферат: UA 72674 U UA 72674 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і може бути використана, наприклад, в сільськогосподарському виробництві для подрібнення і змішування кормових компонентів. Відома кормодробарка, яка містить подрібнювальну камеру з кришкою та розміщеними в ній молотковим ротором і решетом, зерновий бункер з заслінкою, вивантажувальний патрубок, а також пристрій для попереднього подрібнення качанів та макухи, що має патрубок-корпус, закріплений фланцем на кришці і оснащений завантажувальним патрубком та ножовим барабаном, вал якого приєднано через маточину молоткового ротора до вала електродвигуна (патент на корисну модель № 51050, МПК В02С, 2010). Недолік такого рішення в тому, що за циліндричної форми пристрій попереднього подрібнення не забезпечує своєчасної і надійної подачі проміжного продукту в подрібнювальну камеру з молотковим ротором. Це, в свою чергу, знижує пропускну здатність цього пристрою і продуктивність дробарки в цілому, підвищує енергозатрати процесу кормоприготування. Задача корисної моделі - підвищення ефективності технологічного процесу в результаті сприяння подачі сировини в робочу камеру та підвищення інтенсивності роботи ножового барабана. Ця задача досягається тим, що в дробарці-змішувачі кормів, яка містить подрібнювальну камеру з кришкою та розміщеними в ній молотковим ротором і решетом, зерновий бункер з заслінкою, вивантажувальний патрубок, а також пристрій для попереднього подрібнення качанів та макухи, що має патрубок-корпус, закріплений фланцем на кришці і оснащений завантажувальною горловиною з протирізальною пластиною і перегородкою та ножовим барабаном, вал якого приєднано через маточину молоткового ротора до вала електродвигуна, патрубок-корпус та ножовий барабан пристрою попереднього подрібнення виконані за формою зрізаних конусів, розмішених широкими основами до кришки подрібнювальної камери, перегородка у завантажувальній горловині встановлена в повздовжньому напрямі патрубкакорпусу пристрою попереднього подрібнення і також оснащена протирізальною пластиною. Виконання патрубка-корпусу та ножового барабана пристрою попереднього подрібнення за формою зрізаних конусів сприятиме осьовому переміщенню і самозавантаженню продуктів попереднього подрібнення в камеру з молотковим ротором. Розміщення перегородки у завантажувальній горловині в повздовжньому напрямі патрубка-корпусу пристосування для попереднього подрібнення сприятиме подачі крупніших пластин макухи та початків, а використання додаткової протирізальної пластини в зоні згаданої перегородки збільшить пропускну здатність пристрою. Все це суттєво підвищить продуктивність дробарки-змішувача в цілому, попередить можливість завалу пристрою попереднього подрібнення, зменшуватиме час перебування в ньому проміжного продукту і затрати енергії на його переробку та переміщення в камеру з молотковим ротором. Дробарка-змішувач кормів схематично зображена на фіг. 1; на фіг. 2 - переріз по А-А пристрою попереднього подрібнення. Дробарка-змішувач кормів має подрібнювальну камеру 1 з боковою кришкою 2 та розміщеними в ній молотковим ротором 3 і решетом 4, зерновий бункер 5 з регулювальною заслінкою 6, вивантажувальний патрубок 7. Пристрій для попереднього подрібнення качанів та макухи має патрубок-корпус 8, закріплений фланцем на кришці 2 і оснащений завантажувальною горловиною 9 та ножовим барабаном 10, вал 11 якого приєднано через маточину 12 молоткового ротора 3 до вала електродвигуна 13. Патрубок-корпус 8 та ножовий барабан 10 пристрою попереднього подрібнення виконані за формою зрізаних конусів, розмішених широкими основами до кришки 2 подрібнювальної камери 7. Завантажувальна горловина 9 перегородкою 14 розділена на два канали для подачі макухи 15 та качанів 16. Причому перегородка 14 встановлена в повздовжньому напрямку патрубка 8 і внизу оснащена протирізальною пластиною 17. Внизу завантажувальної горловини 9 на вході в патрубок-корпус 8 також змонтована протирізальна пластина 18. Інші елементи, наприклад, стосовно приводу, керування і регулювань дробарки можуть бути виконані відповідно до відомих технічних рішень. Дробарка-змішувач кормів працює таким чином. За сталого обертання молоткового ротора 3 і ножового барабана 10 зернова сировина з бункера 5 рівномірно надходить в подрібнювальну камеру 1, де й переробляється. Величину подачі регулюють за допомогою заслінки-відбивача 6. Одночасно через завантажувальну горловину 9 каналами 15 та 16 здійснюється подача відповідно макухи та качанів. Ножовий барабан 10 при взаємодії з протирізальними пластинами 17 і 18 забезпечує попереднє подрібнення макухи і качанів. Завдяки конічній формі патрубка-корпусу 8 та ножового барабана 10 продукти подрібнення своєчасно переміщаються в осьовому і спрямовуються крізь вікно в 1 UA 72674 U 5 центрі кришки 2 в подрібнювальну камеру 7, де додатково подрібнюються і змішуються з зерновими компонентами. Приготовлений корм крізь решітну поверхню 4 потрапляють у вивантажувальний патрубок і видаляються з машини. Дане технічне рішення підвищує ефективність технологічного процесу шляхом сприяння осьовому переміщенню і самозавантаженню продуктів попереднього подрібнення в камеру з молотковим ротором. При цьому суттєво підвищується пропускна здатність як цього пристрою, так і продуктивність дробарки в цілому, попереджається загроза завалу пристрою, зменшується час перебування в ньому проміжного продукту і затрати енергії на його переміщення. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Дробарка-змішувач кормів, яка містить подрібнювальну камеру з кришкою та розміщеними в ній молотковим ротором і решетом, зерновий бункер з заслінкою, вивантажувальний патрубок, а також пристрій для попереднього подрібнення качанів та макухи, що має патрубок-корпус, закріплений фланцем на кришці і оснащений завантажувальною горловиною з протирізальною пластиною і перегородкою та ножовим барабаном, вал якого приєднано через маточину молоткового ротора до вала електродвигуна, яка відрізняється тим, що патрубок-корпус та ножовий барабан пристрою попереднього подрібнення виконані за формою зрізаних конусів, розмішених широкими основами до кришки подрібнювальної камери, перегородка у завантажувальній горловині встановлена в повздовжньому напрямі патрубка-корпусу пристрою попереднього подрібнення і також оснащена протирізальною пластиною. 2 UA 72674 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
