Пристрій сигналізації про проникнення у заданий простір

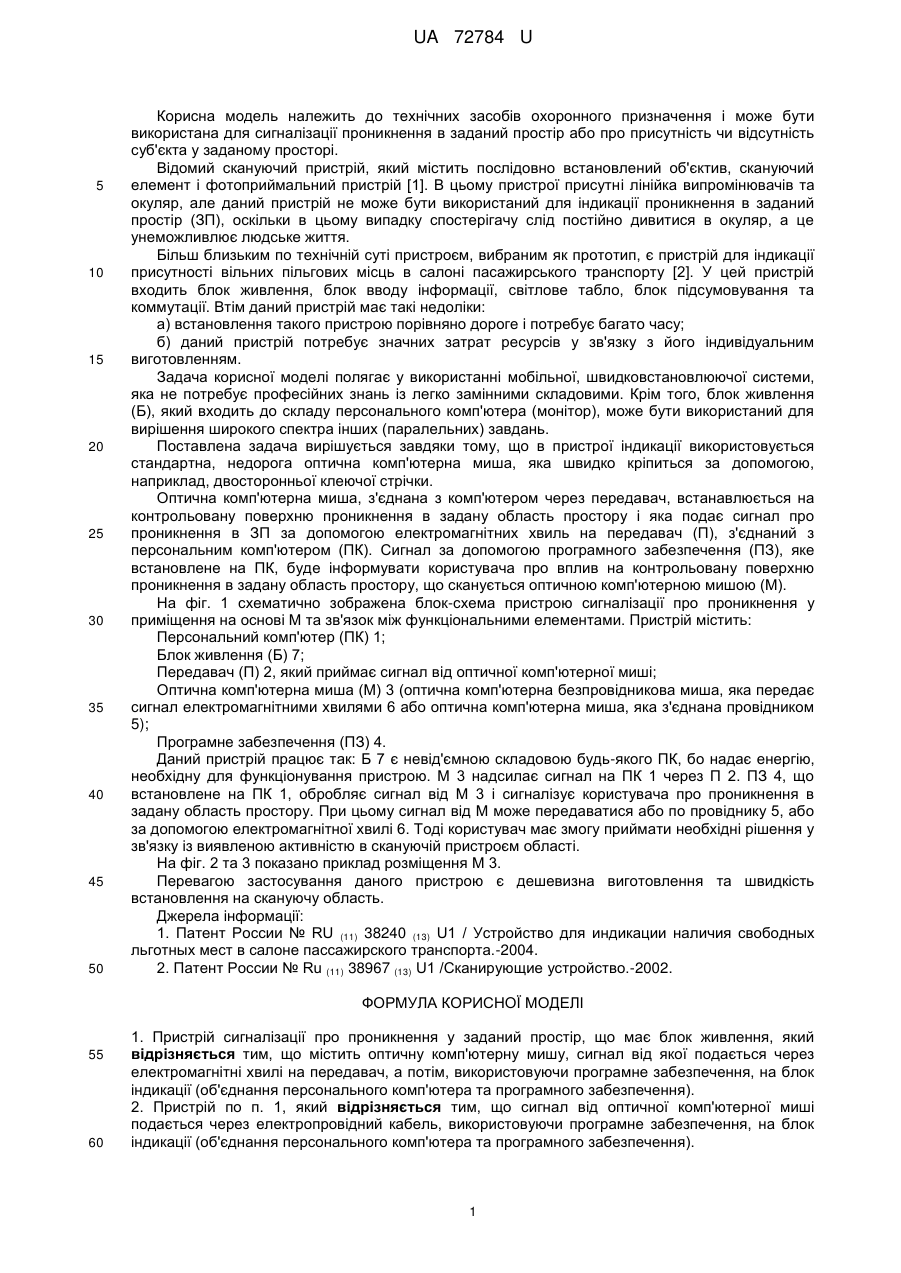

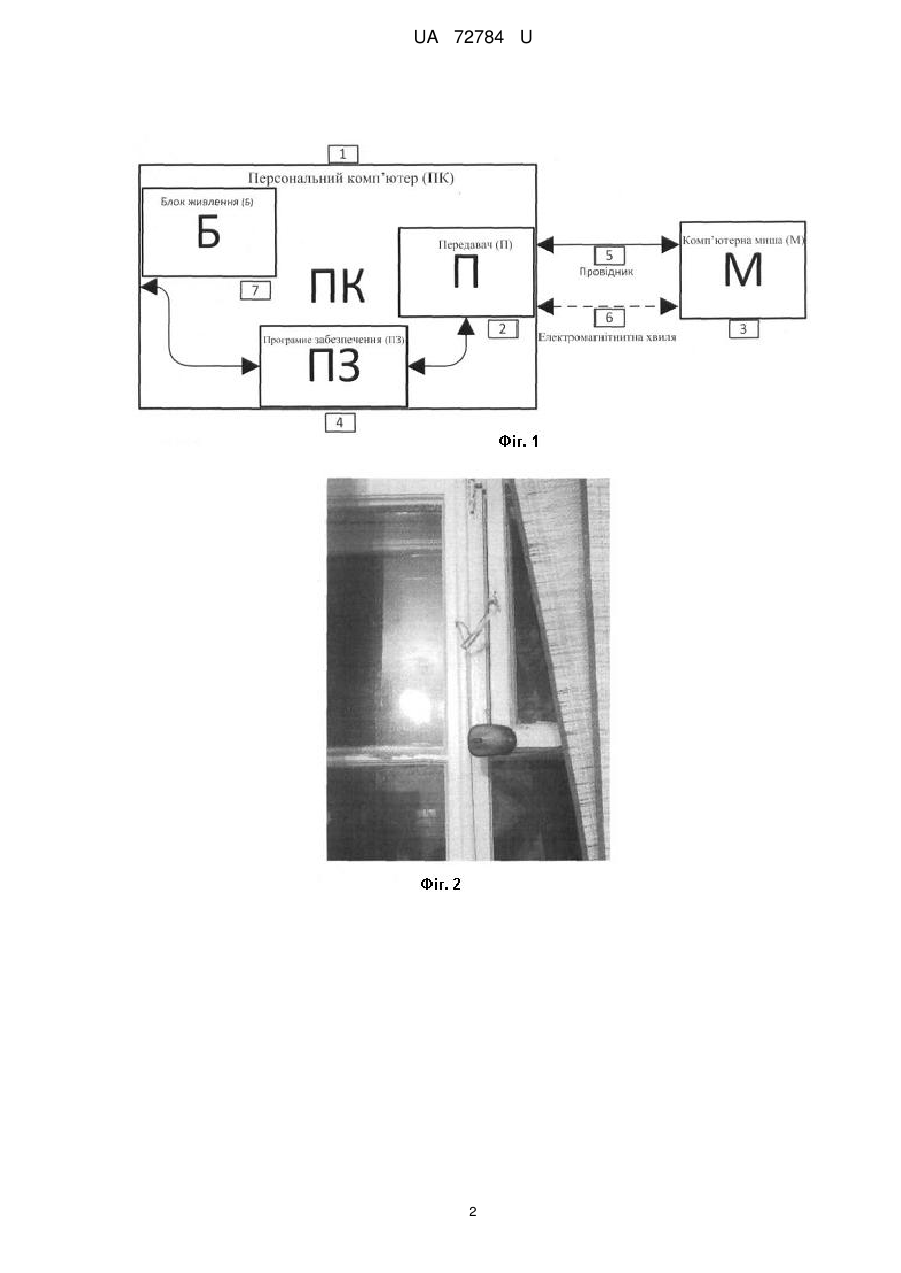

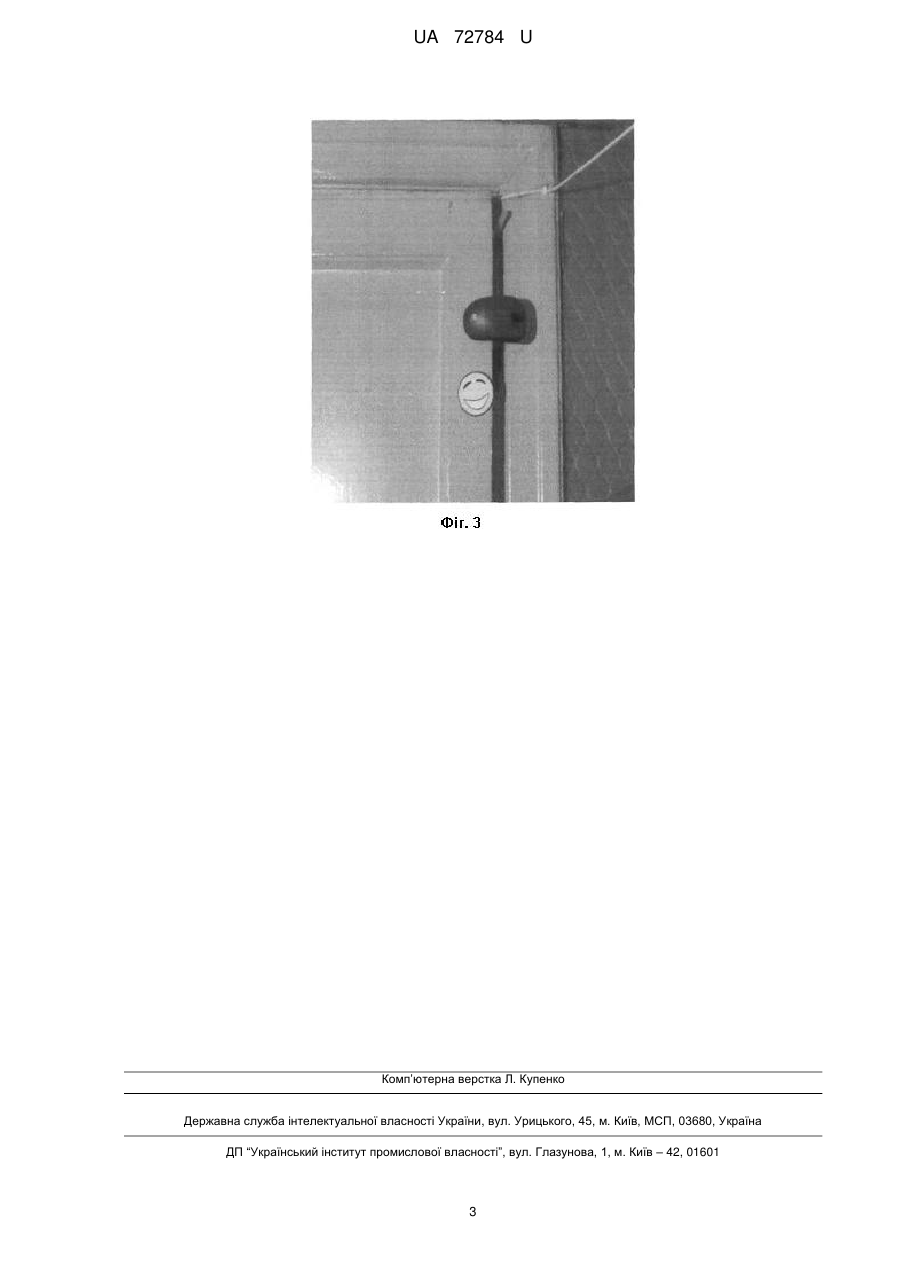

Реферат: Пристрій сигналізації про проникнення у заданий простір має блок живлення. Містить оптичну комп'ютерну мишу, сигнал від якої подається через електромагнітні хвилі на передавач, а потім, використовуючи програмне забезпечення, на блок індикації (об'єднання персонального комп'ютера та програмного забезпечення). UA 72784 U (54) ПРИСТРІЙ СИГНАЛІЗАЦІЇ ПРО ПРОНИКНЕННЯ У ЗАДАНИЙ ПРОСТІР UA 72784 U UA 72784 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до технічних засобів охоронного призначення і може бути використана для сигналізації проникнення в заданий простір або про присутність чи відсутність суб'єкта у заданому просторі. Відомий скануючий пристрій, який містить послідовно встановлений об'єктив, скануючий елемент і фотоприймальний пристрій [1]. В цьому пристрої присутні лінійка випромінювачів та окуляр, але даний пристрій не може бути використаний для індикації проникнення в заданий простір (ЗП), оскільки в цьому випадку спостерігачу слід постійно дивитися в окуляр, а це унеможливлює людське життя. Більш близьким по технічній суті пристроєм, вибраним як прототип, є пристрій для індикації присутності вільних пільгових місць в салоні пасажирського транспорту [2]. У цей пристрій входить блок живлення, блок вводу інформації, світлове табло, блок підсумовування та коммутації. Втім даний пристрій має такі недоліки: а) встановлення такого пристрою порівняно дороге і потребує багато часу; б) даний пристрій потребує значних затрат ресурсів у зв'язку з його індивідуальним виготовленням. Задача корисної моделі полягає у використанні мобільної, швидковстановлюючої системи, яка не потребує професійних знань із легко замінними складовими. Крім того, блок живлення (Б), який входить до складу персонального комп'ютера (монітор), може бути використаний для вирішення широкого спектра інших (паралельних) завдань. Поставлена задача вирішується завдяки тому, що в пристрої індикації використовується стандартна, недорога оптична комп'ютерна миша, яка швидко кріпиться за допомогою, наприклад, двосторонньої клеючої стрічки. Оптична комп'ютерна миша, з'єднана з комп'ютером через передавач, встанавлюється на контрольовану поверхню проникнення в задану область простору і яка подає сигнал про проникнення в ЗП за допомогою електромагнітних хвиль на передавач (П), з'єднаний з персональним комп'ютером (ПК). Сигнал за допомогою програмного забезпечення (ПЗ), яке встановлене на ПК, буде інформувати користувача про вплив на контрольовану поверхню проникнення в задану область простору, що сканується оптичною комп'ютерною мишою (М). На фіг. 1 схематично зображена блок-схема пристрою сигналізації про проникнення у приміщення на основі М та зв'язок між функціональними елементами. Пристрій містить: Персональний комп'ютер (ПК) 1; Блок живлення (Б) 7; Передавач (П) 2, який приймає сигнал від оптичної комп'ютерної миші; Оптична комп'ютерна миша (М) 3 (оптична комп'ютерна безпровідникова миша, яка передає сигнал електромагнітними хвилями 6 або оптична комп'ютерна миша, яка з'єднана провідником 5); Програмне забезпечення (ПЗ) 4. Даний пристрій працює так: Б 7 є невід'ємною складовою будь-якого ПК, бо надає енергію, необхідну для функціонування пристрою. М 3 надсилає сигнал на ПК 1 через П 2. ПЗ 4, що встановлене на ПК 1, обробляє сигнал від М 3 і сигналізує користувача про проникнення в задану область простору. При цьому сигнал від М може передаватися або по провіднику 5, або за допомогою електромагнітної хвилі 6. Тоді користувач має змогу приймати необхідні рішення у зв'язку із виявленою активністю в скануючій пристроєм області. На фіг. 2 та 3 показано приклад розміщення М 3. Перевагою застосування даного пристрою є дешевизна виготовлення та швидкість встановлення на скануючу область. Джерела інформації: 1. Патент России № RU (11) 38240 (13) U1 / Устройство для индикации наличия свободных льготных мест в салоне пассажирского транспорта.-2004. 2. Патент России № Ru (11) 38967 (13) U1 /Сканирующие устройство.-2002. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Пристрій сигналізації про проникнення у заданий простір, що має блок живлення, який відрізняється тим, що містить оптичну комп'ютерну мишу, сигнал від якої подається через електромагнітні хвилі на передавач, а потім, використовуючи програмне забезпечення, на блок індикації (об'єднання персонального комп'ютера та програмного забезпечення). 2. Пристрій по п. 1, який відрізняється тим, що сигнал від оптичної комп'ютерної миші подається через електропровідний кабель, використовуючи програмне забезпечення, на блок індикації (об'єднання персонального комп'ютера та програмного забезпечення). 1 UA 72784 U 2 UA 72784 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
