Пристрій для фіксації моменту проникнення хімічно агресивного середовища крізь полімери

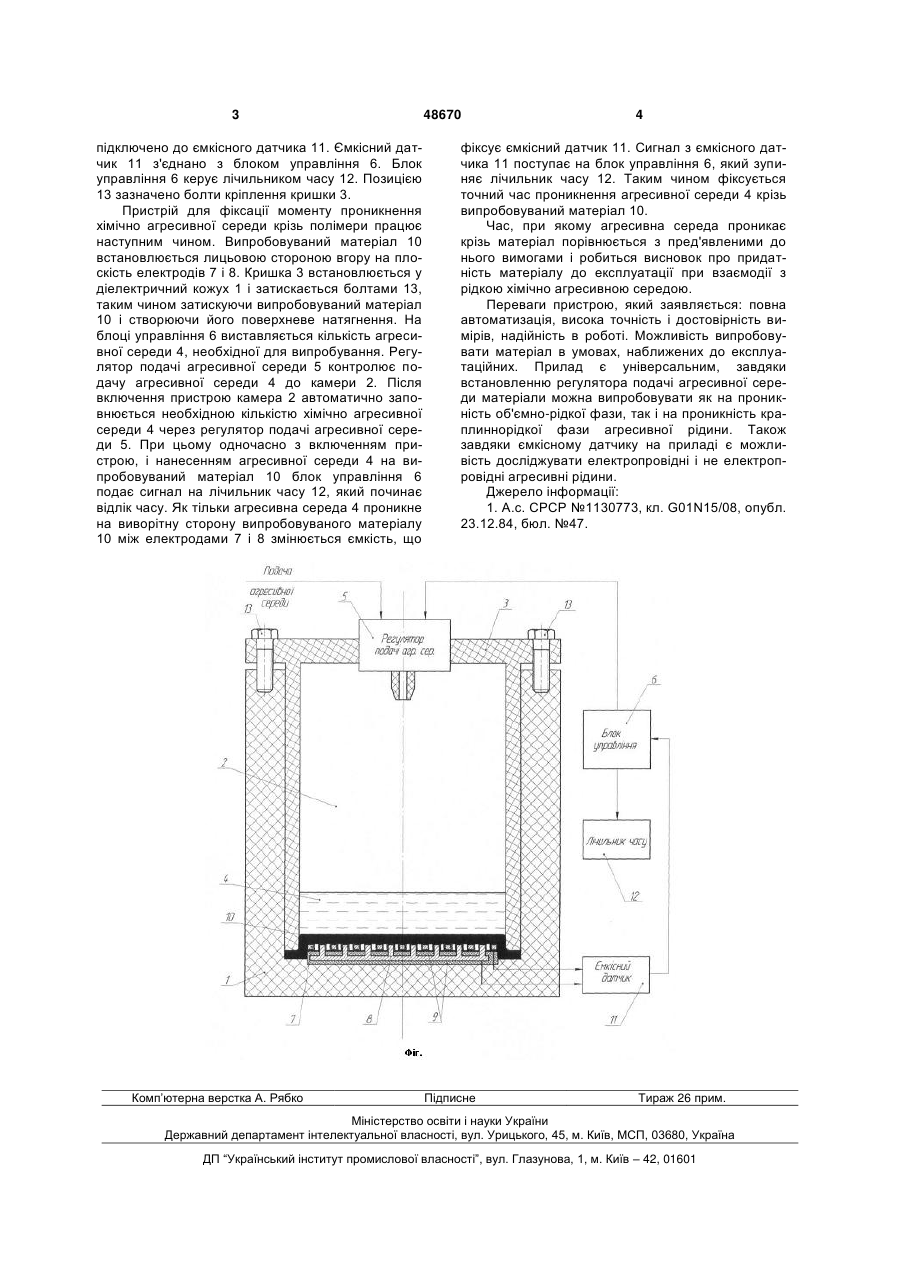

Пристрій для фіксації моменту проникнення хімічно агресивного середовища крізь полімери, що містить діелектричний кожух, в якому розміщена камера з кришкою для досліджуваного агресив 3 підключено до ємкісного датчика 11. Ємкісний датчик 11 з'єднано з блоком управління 6. Блок управління 6 керує лічильником часу 12. Позицією 13 зазначено болти кріплення кришки 3. Пристрій для фіксації моменту проникнення хімічно агресивної середи крізь полімери працює наступним чином. Випробовуваний матеріал 10 встановлюється лицьовою стороною вгору на плоскість електродів 7 і 8. Кришка 3 встановлюється у діелектричний кожух 1 і затискається болтами 13, таким чином затискуючи випробовуваний матеріал 10 і створюючи його поверхневе натягнення. На блоці управління 6 виставляється кількість агресивної середи 4, необхідної для випробування. Регулятор подачі агресивної середи 5 контролює подачу агресивної середи 4 до камери 2. Після включення пристрою камера 2 автоматично заповнюється необхідною кількістю хімічно агресивної середи 4 через регулятор подачі агресивної середи 5. При цьому одночасно з включенням пристрою, і нанесенням агресивної середи 4 на випробовуваний матеріал 10 блок управління 6 подає сигнал на лічильник часу 12, який починає відлік часу. Як тільки агресивна середа 4 проникне на виворітну сторону випробовуваного матеріалу 10 між електродами 7 і 8 змінюється ємкість, що Комп’ютерна верстка А. Рябко 48670 4 фіксує ємкісний датчик 11. Сигнал з ємкісного датчика 11 поступає на блок управління 6, який зупиняє лічильник часу 12. Таким чином фіксується точний час проникнення агресивної середи 4 крізь випробовуваний матеріал 10. Час, при якому агресивна середа проникає крізь матеріал порівнюється з пред'явленими до нього вимогами і робиться висновок про придатність матеріалу до експлуатації при взаємодії з рідкою хімічно агресивною середою. Переваги пристрою, який заявляється: повна автоматизація, висока точність і достовірність вимірів, надійність в роботі. Можливість випробовувати матеріал в умовах, наближених до експлуатаційних. Прилад є універсальним, завдяки встановленню регулятора подачі агресивної середи матеріали можна випробовувати як на проникність об'ємно-рідкої фази, так і на проникність краплиннорідкої фази агресивної рідини. Також завдяки ємкісному датчику на приладі є можливість досліджувати електропровідні і не електропровідні агресивні рідини. Джерело інформації: 1. А.с. СРСР №1130773, кл. G01N15/08, опубл. 23.12.84, бюл. №47. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
