Індикатор магнітного впливу на прилади обліку електроенергії, газу, води чи тепла

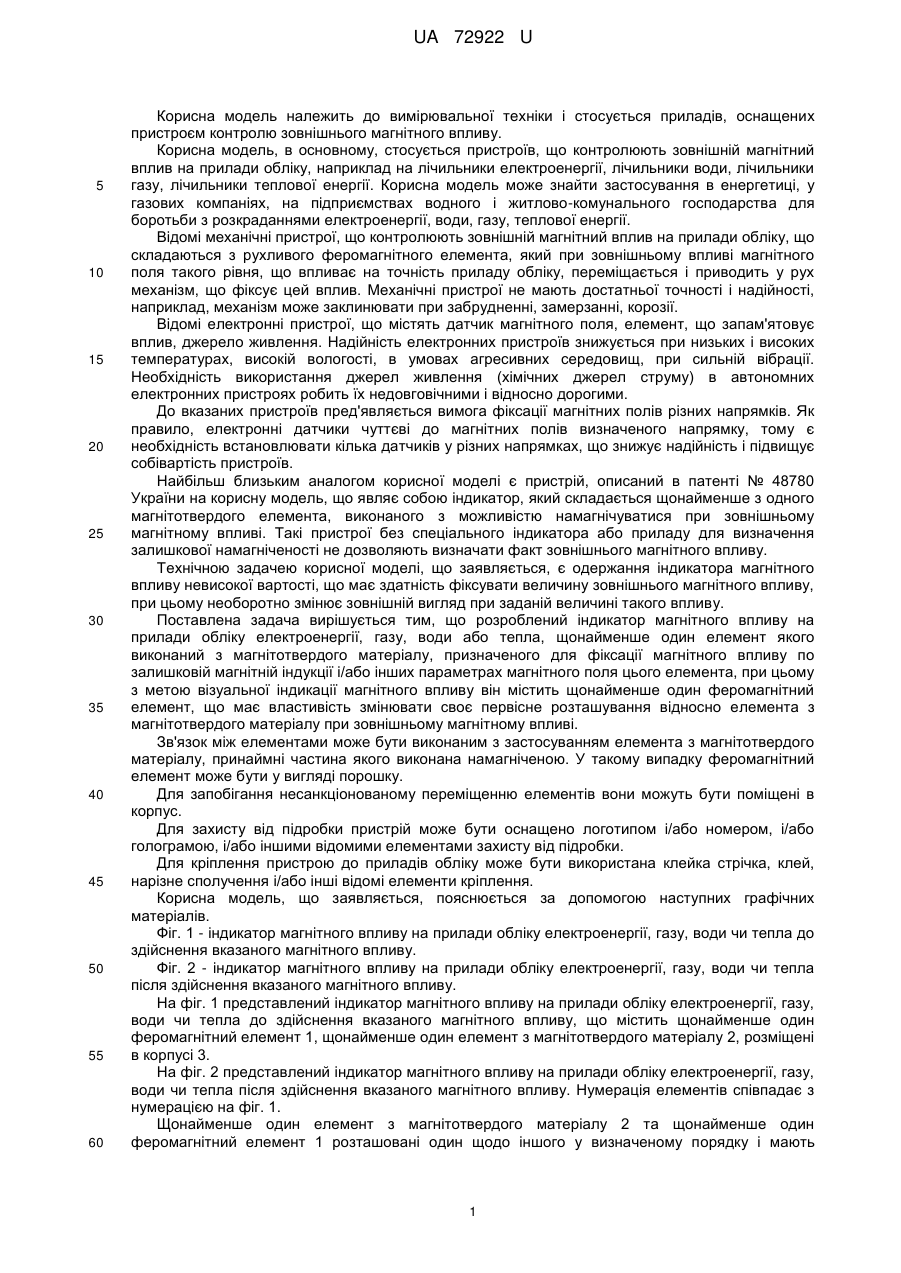

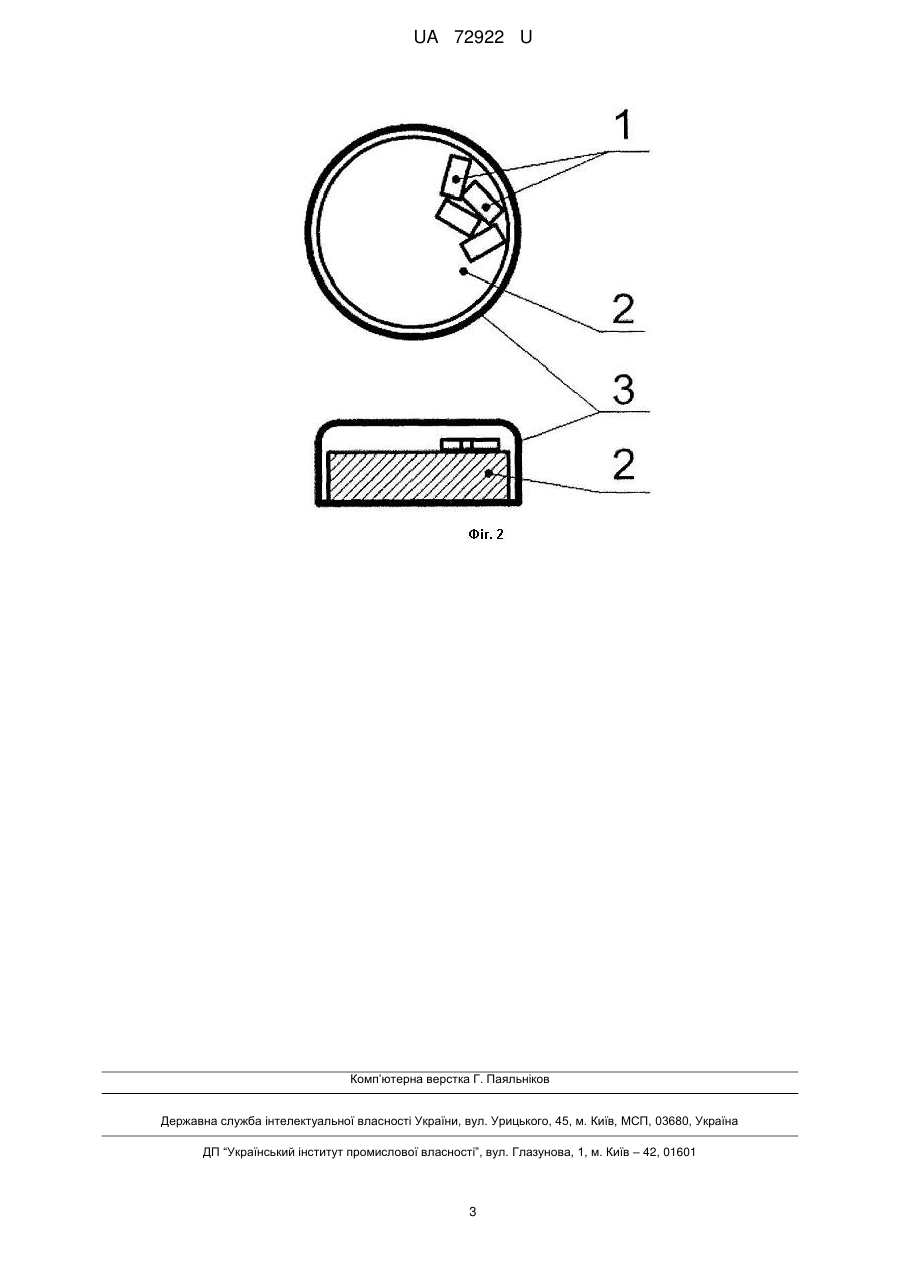

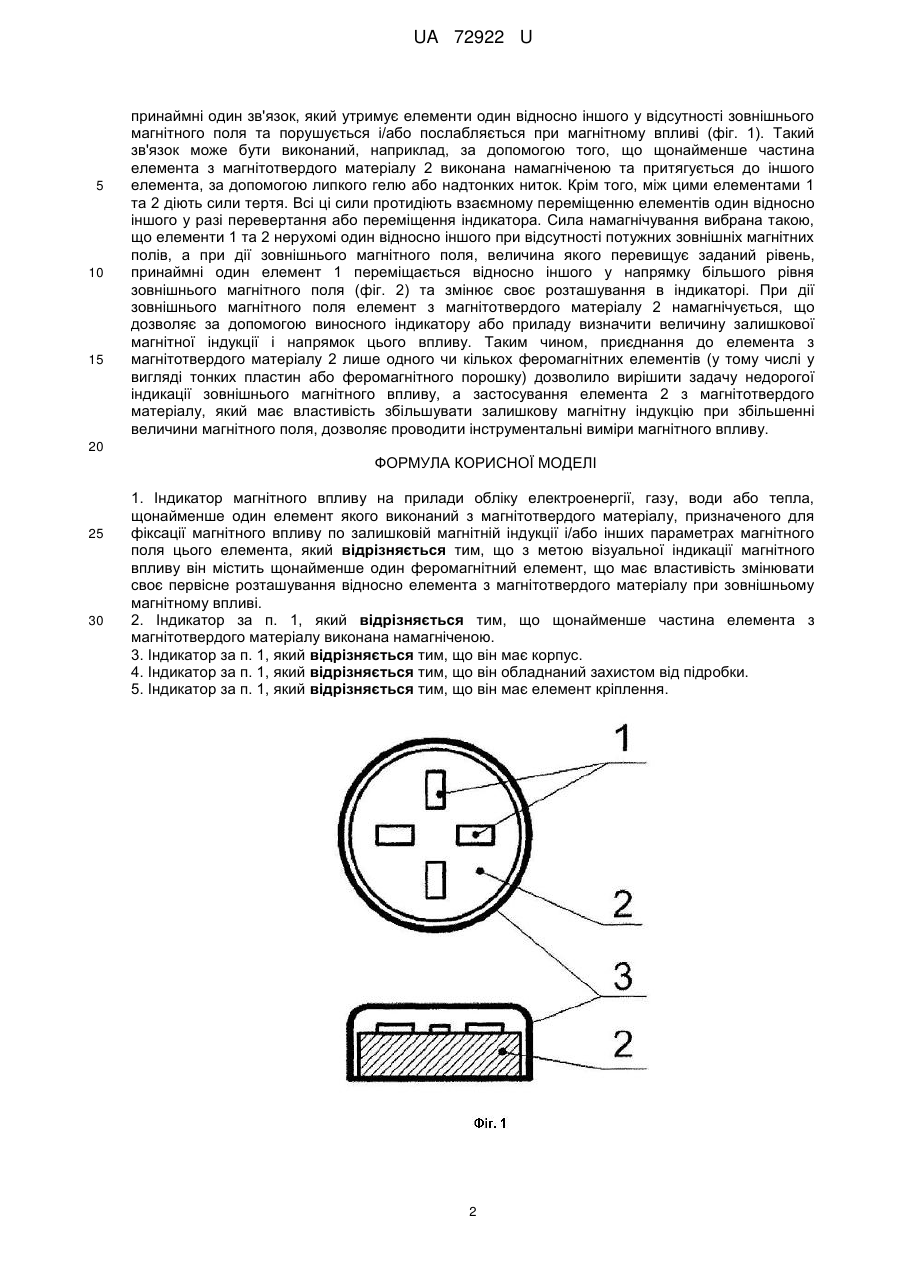

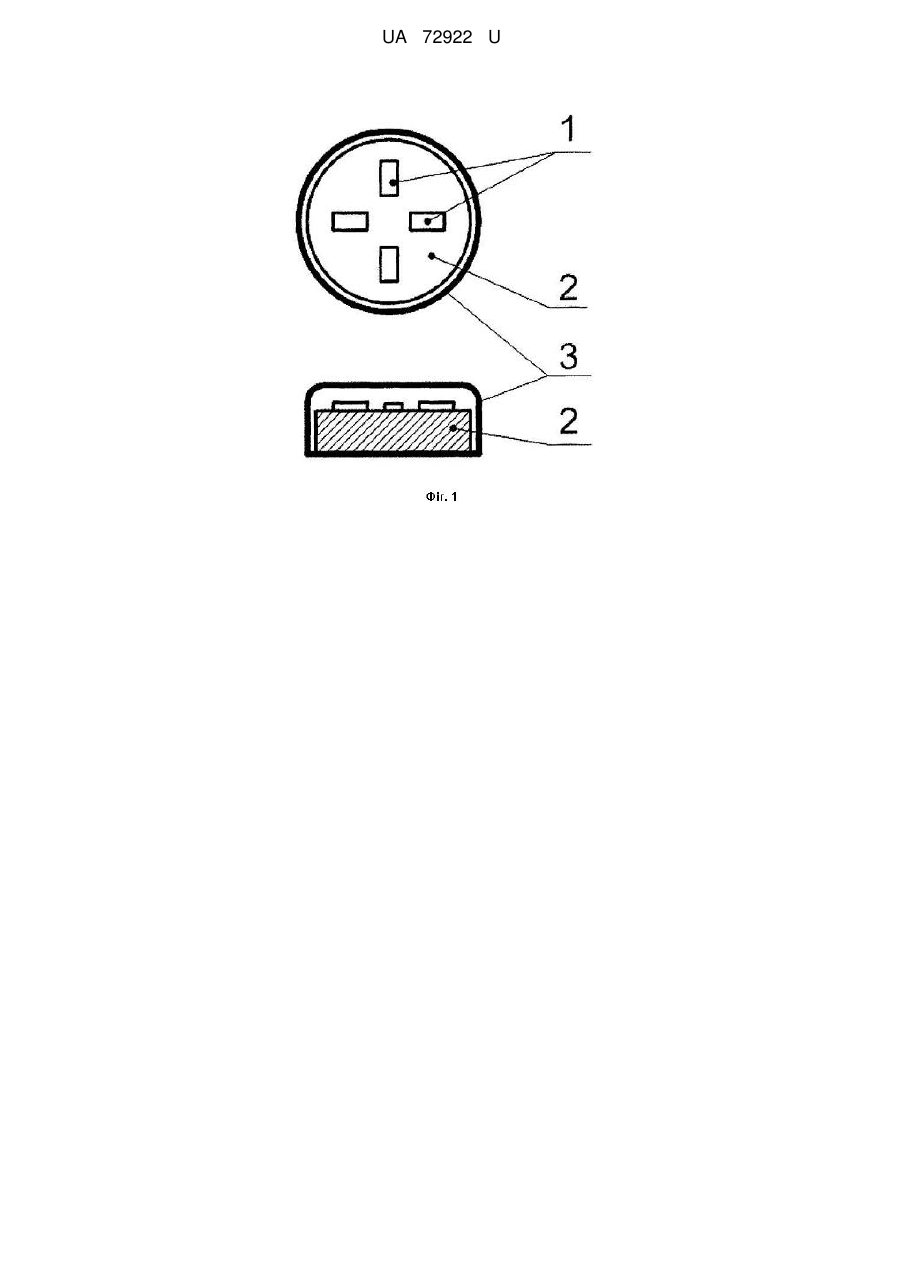

Реферат: Індикатор магнітного впливу на прилади обліку електроенергії, газу, води або тепла, щонайменше один елемент якого виконаний з магнітотвердого матеріалу, призначеного для фіксації магнітного впливу по залишковій магнітній індукції і/або інших параметрах магнітного поля цього елемента. Для візуальної індикації магнітного впливу він містить щонайменше один феромагнітний елемент, що має властивість змінювати своє первісне розташування відносно елемента з магнітотвердого матеріалу при зовнішньому магнітному впливі. UA 72922 U (12) UA 72922 U UA 72922 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вимірювальної техніки і стосується приладів, оснащених пристроєм контролю зовнішнього магнітного впливу. Корисна модель, в основному, стосується пристроїв, що контролюють зовнішній магнітний вплив на прилади обліку, наприклад на лічильники електроенергії, лічильники води, лічильники газу, лічильники теплової енергії. Корисна модель може знайти застосування в енергетиці, у газових компаніях, на підприємствах водного і житлово-комунального господарства для боротьби з розкраданнями електроенергії, води, газу, теплової енергії. Відомі механічні пристрої, що контролюють зовнішній магнітний вплив на прилади обліку, що складаються з рухливого феромагнітного елемента, який при зовнішньому впливі магнітного поля такого рівня, що впливає на точність приладу обліку, переміщається і приводить у рух механізм, що фіксує цей вплив. Механічні пристрої не мають достатньої точності і надійності, наприклад, механізм може заклинювати при забрудненні, замерзанні, корозії. Відомі електронні пристрої, що містять датчик магнітного поля, елемент, що запам'ятовує вплив, джерело живлення. Надійність електронних пристроїв знижується при низьких і високих температурах, високій вологості, в умовах агресивних середовищ, при сильній вібрації. Необхідність використання джерел живлення (хімічних джерел струму) в автономних електронних пристроях робить їх недовговічними і відносно дорогими. До вказаних пристроїв пред'являється вимога фіксації магнітних полів різних напрямків. Як правило, електронні датчики чуттєві до магнітних полів визначеного напрямку, тому є необхідність встановлювати кілька датчиків у різних напрямках, що знижує надійність і підвищує собівартість пристроїв. Найбільш близьким аналогом корисної моделі є пристрій, описаний в патенті № 48780 України на корисну модель, що являє собою індикатор, який складається щонайменше з одного магнітотвердого елемента, виконаного з можливістю намагнічуватися при зовнішньому магнітному впливі. Такі пристрої без спеціального індикатора або приладу для визначення залишкової намагніченості не дозволяють визначати факт зовнішнього магнітного впливу. Технічною задачею корисної моделі, що заявляється, є одержання індикатора магнітного впливу невисокої вартості, що має здатність фіксувати величину зовнішнього магнітного впливу, при цьому необоротно змінює зовнішній вигляд при заданій величині такого впливу. Поставлена задача вирішується тим, що розроблений індикатор магнітного впливу на прилади обліку електроенергії, газу, води або тепла, щонайменше один елемент якого виконаний з магнітотвердого матеріалу, призначеного для фіксації магнітного впливу по залишковій магнітній індукції і/або інших параметрах магнітного поля цього елемента, при цьому з метою візуальної індикації магнітного впливу він містить щонайменше один феромагнітний елемент, що має властивість змінювати своє первісне розташування відносно елемента з магнітотвердого матеріалу при зовнішньому магнітному впливі. Зв'язок між елементами може бути виконаним з застосуванням елемента з магнітотвердого матеріалу, принаймні частина якого виконана намагніченою. У такому випадку феромагнітний елемент може бути у вигляді порошку. Для запобігання несанкціонованому переміщенню елементів вони можуть бути поміщені в корпус. Для захисту від підробки пристрій може бути оснащено логотипом і/або номером, і/або голограмою, і/або іншими відомими елементами захисту від підробки. Для кріплення пристрою до приладів обліку може бути використана клейка стрічка, клей, нарізне сполучення і/або інші відомі елементи кріплення. Корисна модель, що заявляється, пояснюється за допомогою наступних графічних матеріалів. Фіг. 1 - індикатор магнітного впливу на прилади обліку електроенергії, газу, води чи тепла до здійснення вказаного магнітного впливу. Фіг. 2 - індикатор магнітного впливу на прилади обліку електроенергії, газу, води чи тепла після здійснення вказаного магнітного впливу. На фіг. 1 представлений індикатор магнітного впливу на прилади обліку електроенергії, газу, води чи тепла до здійснення вказаного магнітного впливу, що містить щонайменше один феромагнітний елемент 1, щонайменше один елемент з магнітотвердого матеріалу 2, розміщені в корпусі 3. На фіг. 2 представлений індикатор магнітного впливу на прилади обліку електроенергії, газу, води чи тепла після здійснення вказаного магнітного впливу. Нумерація елементів співпадає з нумерацією на фіг. 1. Щонайменше один елемент з магнітотвердого матеріалу 2 та щонайменше один феромагнітний елемент 1 розташовані один щодо іншого у визначеному порядку і мають 1 UA 72922 U 5 10 15 принаймні один зв'язок, який утримує елементи один відносно іншого у відсутності зовнішнього магнітного поля та порушується і/або послабляється при магнітному впливі (фіг. 1). Такий зв'язок може бути виконаний, наприклад, за допомогою того, що щонайменше частина елемента з магнітотвердого матеріалу 2 виконана намагніченою та притягується до іншого елемента, за допомогою липкого гелю або надтонких ниток. Крім того, між цими елементами 1 та 2 діють сили тертя. Всі ці сили протидіють взаємному переміщенню елементів один відносно іншого у разі перевертання або переміщення індикатора. Сила намагнічування вибрана такою, що елементи 1 та 2 нерухомі один відносно іншого при відсутності потужних зовнішніх магнітних полів, а при дії зовнішнього магнітного поля, величина якого перевищує заданий рівень, принаймні один елемент 1 переміщається відносно іншого у напрямку більшого рівня зовнішнього магнітного поля (фіг. 2) та змінює своє розташування в індикаторі. При дії зовнішнього магнітного поля елемент з магнітотвердого матеріалу 2 намагнічується, що дозволяє за допомогою виносного індикатору або приладу визначити величину залишкової магнітної індукції і напрямок цього впливу. Таким чином, приєднання до елемента з магнітотвердого матеріалу 2 лише одного чи кількох феромагнітних елементів (у тому числі у вигляді тонких пластин або феромагнітного порошку) дозволило вирішити задачу недорогої індикації зовнішнього магнітного впливу, а застосування елемента 2 з магнітотвердого матеріалу, який має властивість збільшувати залишкову магнітну індукцію при збільшенні величини магнітного поля, дозволяє проводити інструментальні виміри магнітного впливу. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Індикатор магнітного впливу на прилади обліку електроенергії, газу, води або тепла, щонайменше один елемент якого виконаний з магнітотвердого матеріалу, призначеного для фіксації магнітного впливу по залишковій магнітній індукції і/або інших параметрах магнітного поля цього елемента, який відрізняється тим, що з метою візуальної індикації магнітного впливу він містить щонайменше один феромагнітний елемент, що має властивість змінювати своє первісне розташування відносно елемента з магнітотвердого матеріалу при зовнішньому магнітному впливі. 2. Індикатор за п. 1, який відрізняється тим, що щонайменше частина елемента з магнітотвердого матеріалу виконана намагніченою. 3. Індикатор за п. 1, який відрізняється тим, що він має корпус. 4. Індикатор за п. 1, який відрізняється тим, що він обладнаний захистом від підробки. 5. Індикатор за п. 1, який відрізняється тим, що він має елемент кріплення. 2 UA 72922 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
