Індикатор магнітного впливу імв-2

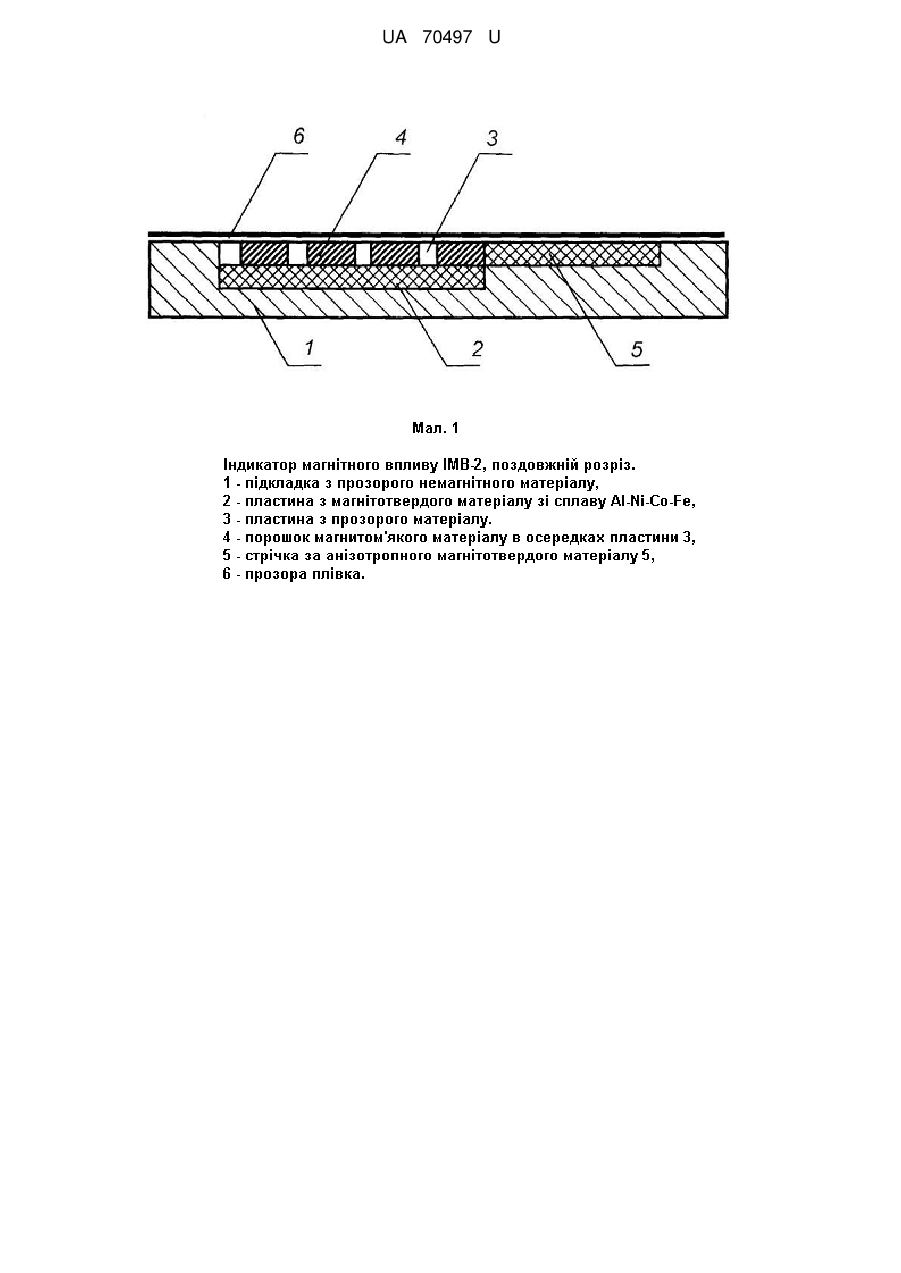

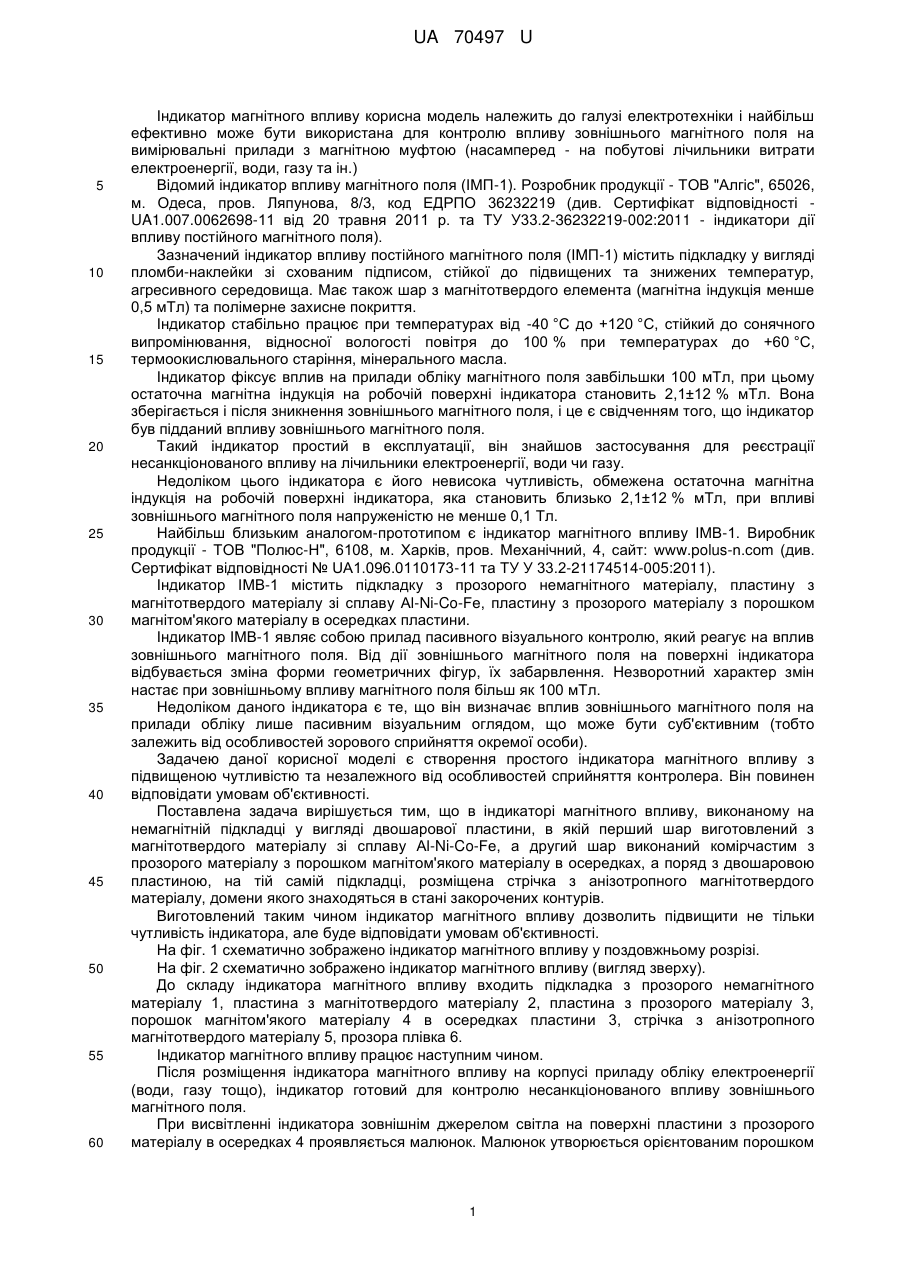

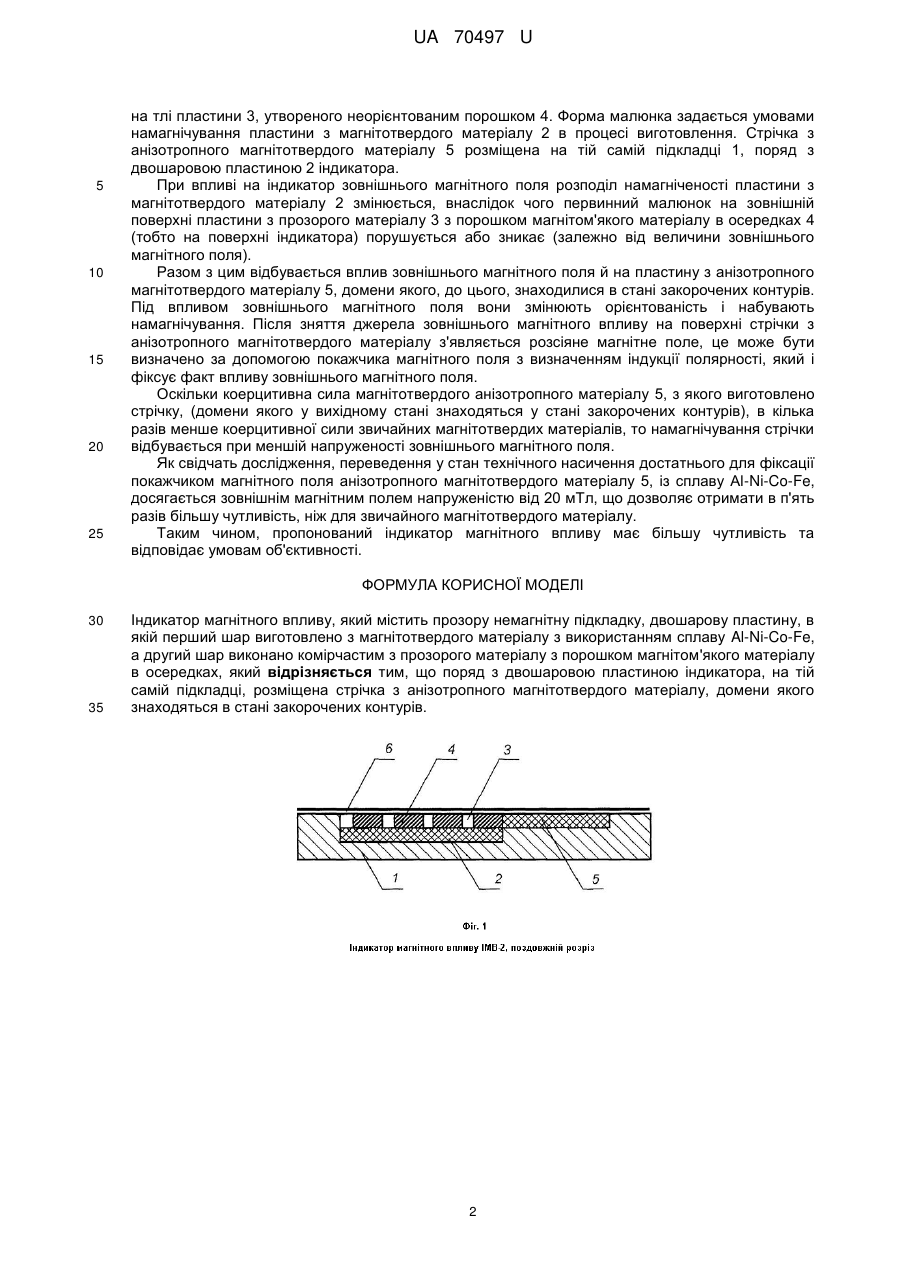

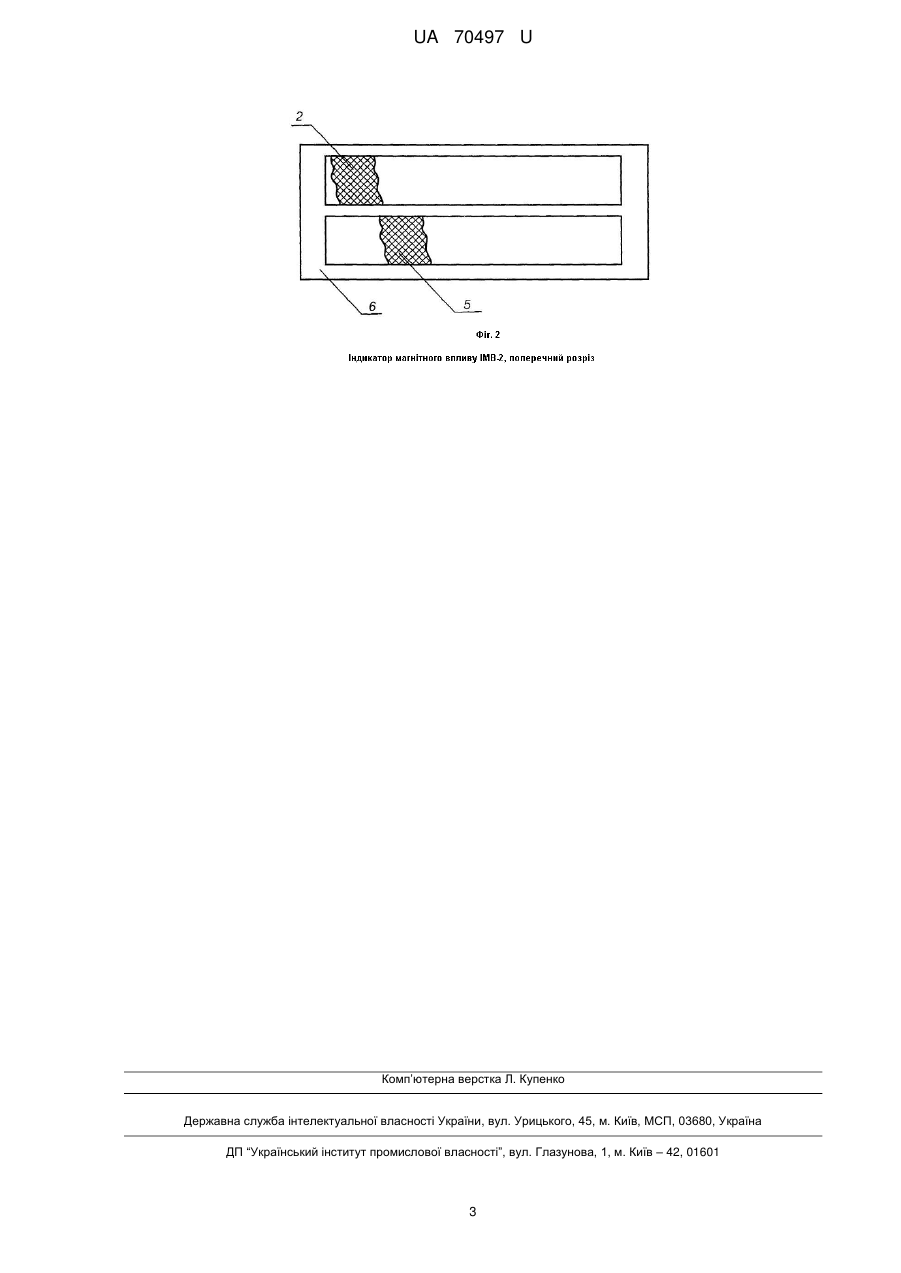

Реферат: Індикатор магнітного впливу містить прозору немагнітну підкладку, двошарову пластину, в якій перший шар виготовлено з магнітотвердого матеріалу з використанням сплаву Al-Ni-Co-Fe. Другий шар виконано комірчастим з прозорого матеріалу з порошком магнітом'якого матеріалу в осередках. Поряд з двошаровою пластиною індикатора, на тій самій підкладці, розміщена стрічка з анізотропного магнітотвердого матеріалу, домени якого знаходяться в стані закорочених контурів. UA 70497 U (54) ІНДИКАТОР МАГНІТНОГО ВПЛИВУ ІМВ-2 UA 70497 U UA 70497 U 5 10 15 20 25 30 35 40 45 50 55 60 Індикатор магнітного впливу корисна модель належить до галузі електротехніки і найбільш ефективно може бути використана для контролю впливу зовнішнього магнітного поля на вимірювальні прилади з магнітною муфтою (насамперед - на побутові лічильники витрати електроенергії, води, газу та ін.) Відомий індикатор впливу магнітного поля (ІМП-1). Розробник продукції - ТОВ "Алгіс", 65026, м. Одеса, пров. Ляпунова, 8/3, код ЕДРПО 36232219 (див. Сертифікат відповідності UA1.007.0062698-11 від 20 травня 2011 р. та ТУ У33.2-36232219-002:2011 - індикатори дії впливу постійного магнітного поля). Зазначений індикатор впливу постійного магнітного поля (ІМП-1) містить підкладку у вигляді пломби-наклейки зі схованим підписом, стійкої до підвищених та знижених температур, агресивного середовища. Має також шар з магнітотвердого елемента (магнітна індукція менше 0,5 мТл) та полімерне захисне покриття. Індикатор стабільно працює при температурах від -40 °C до +120 °C, стійкий до сонячного випромінювання, відносної вологості повітря до 100 % при температурах до +60 °C, термоокислювального старіння, мінерального масла. Індикатор фіксує вплив на прилади обліку магнітного поля завбільшки 100 мТл, при цьому остаточна магнітна індукція на робочій поверхні індикатора становить 2,1±12 % мТл. Вона зберігається і після зникнення зовнішнього магнітного поля, і це є свідченням того, що індикатор був підданий впливу зовнішнього магнітного поля. Такий індикатор простий в експлуатації, він знайшов застосування для реєстрації несанкціонованого впливу на лічильники електроенергії, води чи газу. Недоліком цього індикатора є його невисока чутливість, обмежена остаточна магнітна індукція на робочій поверхні індикатора, яка становить близько 2,1±12 % мТл, при впливі зовнішнього магнітного поля напруженістю не менше 0,1 Тл. Найбільш близьким аналогом-прототипом є індикатор магнітного впливу ІМВ-1. Виробник продукції - ТОВ "Полюс-Н", 6108, м. Харків, пров. Механічний, 4, сайт: www.polus-n.com (див. Сертифікат відповідності № UA1.096.0110173-11 та ТУ У 33.2-21174514-005:2011). Індикатор ІМВ-1 містить підкладку з прозорого немагнітного матеріалу, пластину з магнітотвердого матеріалу зі сплаву Al-Ni-Co-Fe, пластину з прозорого матеріалу з порошком магнітом'якого матеріалу в осередках пластини. Індикатор ІМВ-1 являє собою прилад пасивного візуального контролю, який реагує на вплив зовнішнього магнітного поля. Від дії зовнішнього магнітного поля на поверхні індикатора відбувається зміна форми геометричних фігур, їх забарвлення. Незворотний характер змін настає при зовнішньому впливу магнітного поля більш як 100 мТл. Недоліком даного індикатора є те, що він визначає вплив зовнішнього магнітного поля на прилади обліку лише пасивним візуальним оглядом, що може бути суб'єктивним (тобто залежить від особливостей зорового сприйняття окремої особи). Задачею даної корисної моделі є створення простого індикатора магнітного впливу з підвищеною чутливістю та незалежного від особливостей сприйняття контролера. Він повинен відповідати умовам об'єктивності. Поставлена задача вирішується тим, що в індикаторі магнітного впливу, виконаному на немагнітній підкладці у вигляді двошарової пластини, в якій перший шар виготовлений з магнітотвердого матеріалу зі сплаву Al-Ni-Co-Fe, а другий шар виконаний комірчастим з прозорого матеріалу з порошком магнітом'якого матеріалу в осередках, а поряд з двошаровою пластиною, на тій самій підкладці, розміщена стрічка з анізотропного магнітотвердого матеріалу, домени якого знаходяться в стані закорочених контурів. Виготовлений таким чином індикатор магнітного впливу дозволить підвищити не тільки чутливість індикатора, але буде відповідати умовам об'єктивності. На фіг. 1 схематично зображено індикатор магнітного впливу у поздовжньому розрізі. На фіг. 2 схематично зображено індикатор магнітного впливу (вигляд зверху). До складу індикатора магнітного впливу входить підкладка з прозорого немагнітного матеріалу 1, пластина з магнітотвердого матеріалу 2, пластина з прозорого матеріалу 3, порошок магнітом'якого матеріалу 4 в осередках пластини 3, стрічка з анізотропного магнітотвердого матеріалу 5, прозора плівка 6. Індикатор магнітного впливу працює наступним чином. Після розміщення індикатора магнітного впливу на корпусі приладу обліку електроенергії (води, газу тощо), індикатор готовий для контролю несанкціонованого впливу зовнішнього магнітного поля. При висвітленні індикатора зовнішнім джерелом світла на поверхні пластини з прозорого матеріалу в осередках 4 проявляється малюнок. Малюнок утворюється орієнтованим порошком 1 UA 70497 U 5 10 15 20 25 на тлі пластини 3, утвореного неорієнтованим порошком 4. Форма малюнка задається умовами намагнічування пластини з магнітотвердого матеріалу 2 в процесі виготовлення. Стрічка з анізотропного магнітотвердого матеріалу 5 розміщена на тій самій підкладці 1, поряд з двошаровою пластиною 2 індикатора. При впливі на індикатор зовнішнього магнітного поля розподіл намагніченості пластини з магнітотвердого матеріалу 2 змінюється, внаслідок чого первинний малюнок на зовнішній поверхні пластини з прозорого матеріалу 3 з порошком магнітом'якого матеріалу в осередках 4 (тобто на поверхні індикатора) порушується або зникає (залежно від величини зовнішнього магнітного поля). Разом з цим відбувається вплив зовнішнього магнітного поля й на пластину з анізотропного магнітотвердого матеріалу 5, домени якого, до цього, знаходилися в стані закорочених контурів. Під впливом зовнішнього магнітного поля вони змінюють орієнтованість і набувають намагнічування. Після зняття джерела зовнішнього магнітного впливу на поверхні стрічки з анізотропного магнітотвердого матеріалу з'являється розсіяне магнітне поле, це може бути визначено за допомогою покажчика магнітного поля з визначенням індукції полярності, який і фіксує факт впливу зовнішнього магнітного поля. Оскільки коерцитивна сила магнітотвердого анізотропного матеріалу 5, з якого виготовлено стрічку, (домени якого у вихідному стані знаходяться у стані закорочених контурів), в кілька разів менше коерцитивної сили звичайних магнітотвердих матеріалів, то намагнічування стрічки відбувається при меншій напруженості зовнішнього магнітного поля. Як свідчать дослідження, переведення у стан технічного насичення достатнього для фіксації покажчиком магнітного поля анізотропного магнітотвердого матеріалу 5, із сплаву Al-Ni-Co-Fe, досягається зовнішнім магнітним полем напруженістю від 20 мТл, що дозволяє отримати в п'ять разів більшу чутливість, ніж для звичайного магнітотвердого матеріалу. Таким чином, пропонований індикатор магнітного впливу має більшу чутливість та відповідає умовам об'єктивності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Індикатор магнітного впливу, який містить прозору немагнітну підкладку, двошарову пластину, в якій перший шар виготовлено з магнітотвердого матеріалу з використанням сплаву Al-Ni-Co-Fe, а другий шар виконано комірчастим з прозорого матеріалу з порошком магнітом'якого матеріалу в осередках, який відрізняється тим, що поряд з двошаровою пластиною індикатора, на тій самій підкладці, розміщена стрічка з анізотропного магнітотвердого матеріалу, домени якого знаходяться в стані закорочених контурів. 2 UA 70497 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
