Пристрій для встановлення мін типу мон

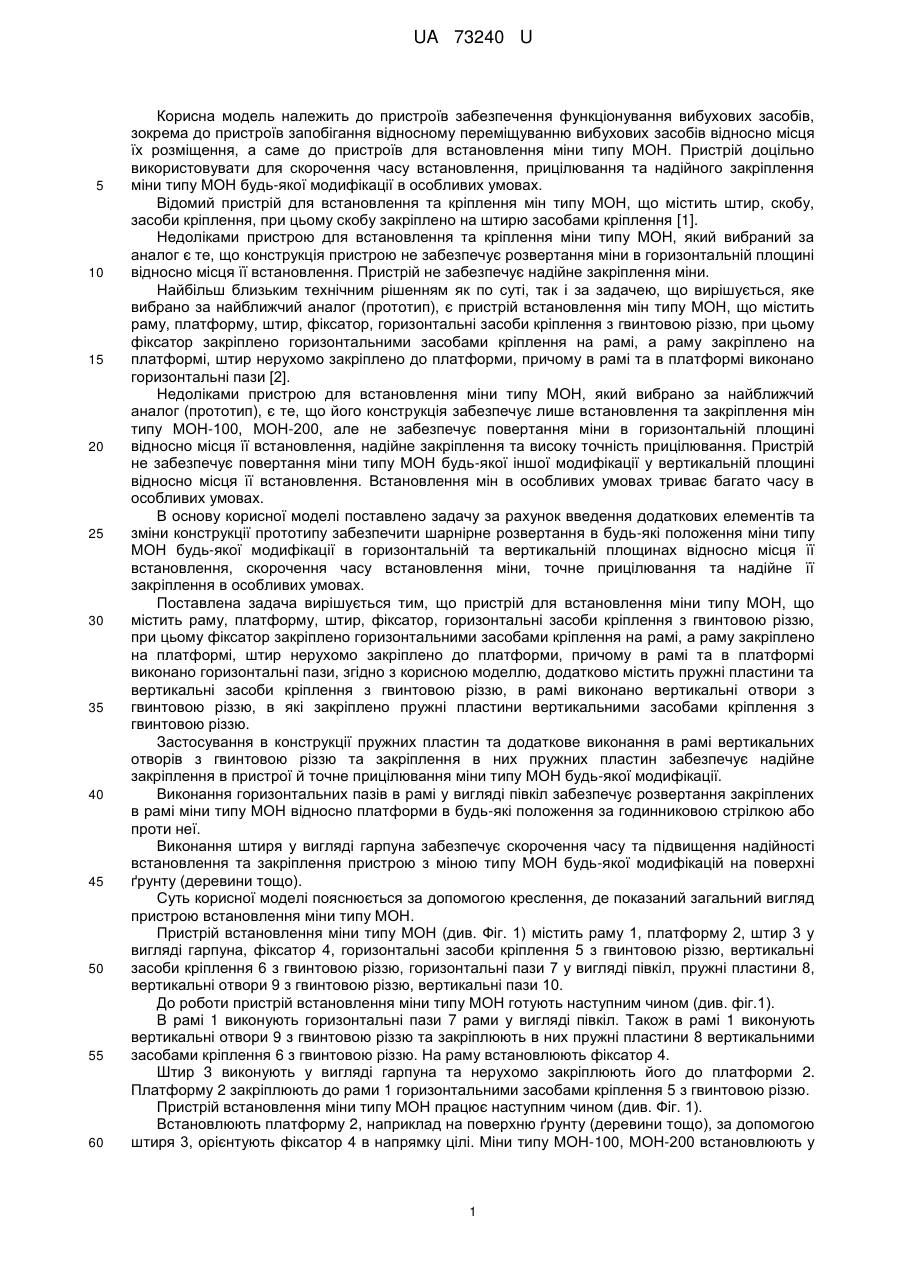

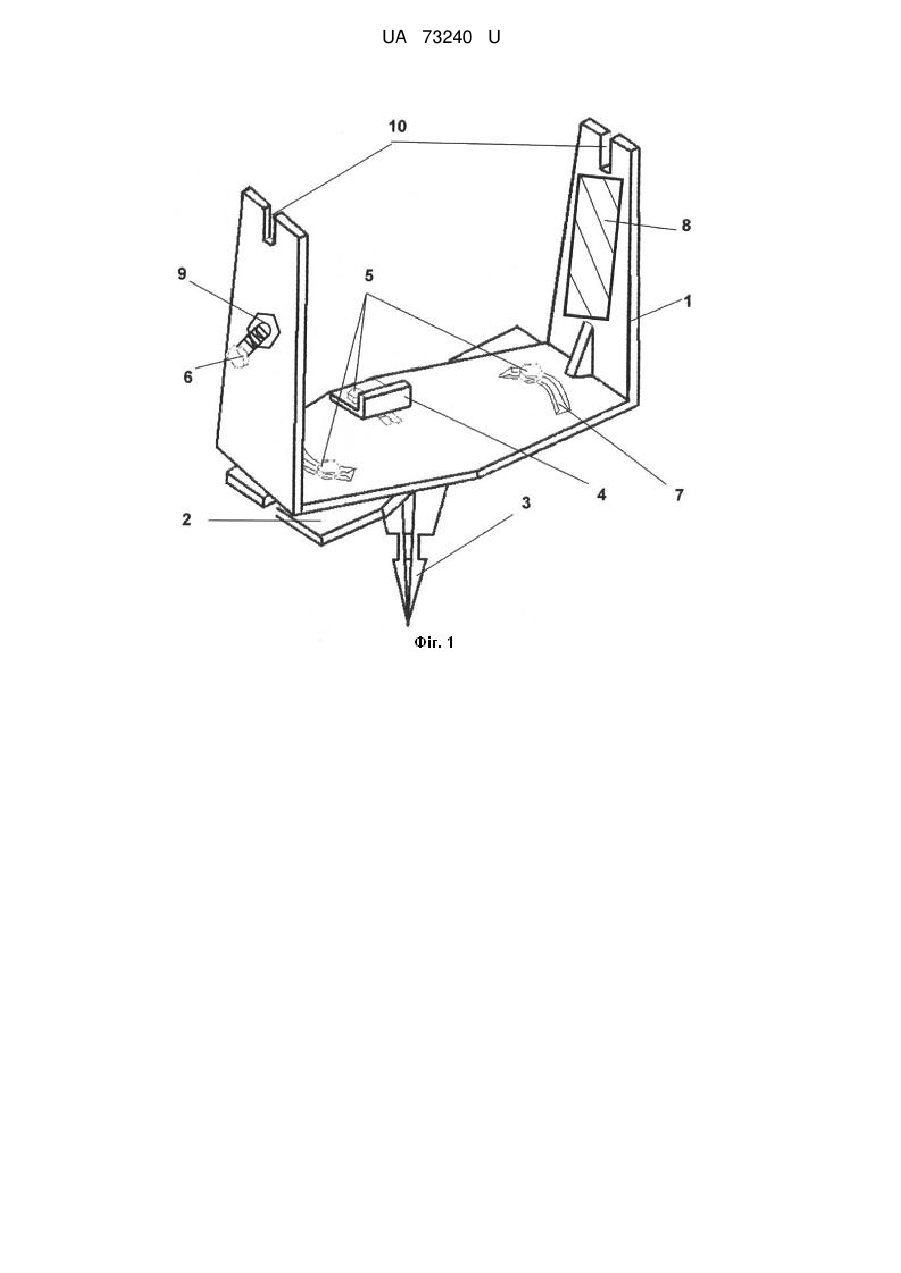

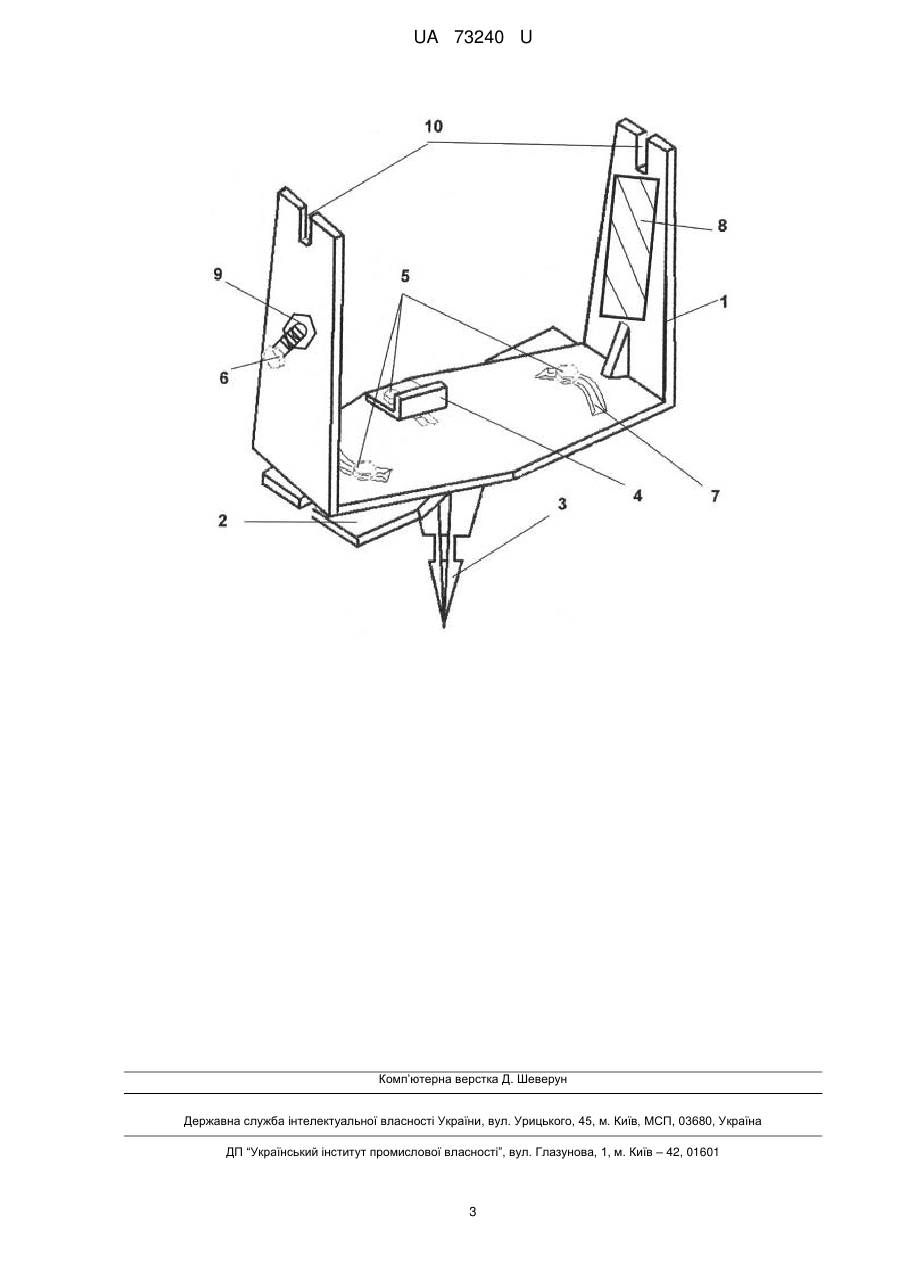

Реферат: Пристрій для встановлення міни типу МОН містить раму, платформу, штир, фіксатор, горизонтальні засоби кріплення з гвинтовою різзю. Фіксатор закріплено горизонтальними засобами кріплення на рамі, а раму закріплено на платформі. Штир нерухомо закріплено до платформи. Додатково містить пружні пластини та вертикальні засоби кріплення з гвинтовою різзю. В рамі виконано вертикальні отвори з гвинтовою різзю, в які закріплено пружні пластини вертикальними засобами кріплення з гвинтовою різзю. UA 73240 U (12) UA 73240 U UA 73240 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв забезпечення функціонування вибухових засобів, зокрема до пристроїв запобігання відносному переміщуванню вибухових засобів відносно місця їх розміщення, а саме до пристроїв для встановлення міни типу МОН. Пристрій доцільно використовувати для скорочення часу встановлення, прицілювання та надійного закріплення міни типу МОН будь-якої модифікації в особливих умовах. Відомий пристрій для встановлення та кріплення мін типу МОН, що містить штир, скобу, засоби кріплення, при цьому скобу закріплено на штирю засобами кріплення [1]. Недоліками пристрою для встановлення та кріплення міни типу МОН, який вибраний за аналог є те, що конструкція пристрою не забезпечує розвертання міни в горизонтальній площині відносно місця її встановлення. Пристрій не забезпечує надійне закріплення міни. Найбільш близьким технічним рішенням як по суті, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є пристрій встановлення мін типу МОН, що містить раму, платформу, штир, фіксатор, горизонтальні засоби кріплення з гвинтовою різзю, при цьому фіксатор закріплено горизонтальними засобами кріплення на рамі, а раму закріплено на платформі, штир нерухомо закріплено до платформи, причому в рамі та в платформі виконано горизонтальні пази [2]. Недоліками пристрою для встановлення міни типу МОН, який вибрано за найближчий аналог (прототип), є те, що його конструкція забезпечує лише встановлення та закріплення мін типу МОН-100, МОН-200, але не забезпечує повертання міни в горизонтальній площині відносно місця її встановлення, надійне закріплення та високу точність прицілювання. Пристрій не забезпечує повертання міни типу МОН будь-якої іншої модифікації у вертикальній площині відносно місця її встановлення. Встановлення мін в особливих умовах триває багато часу в особливих умовах. В основу корисної моделі поставлено задачу за рахунок введення додаткових елементів та зміни конструкції прототипу забезпечити шарнірне розвертання в будь-які положення міни типу МОН будь-якої модифікації в горизонтальній та вертикальній площинах відносно місця її встановлення, скорочення часу встановлення міни, точне прицілювання та надійне її закріплення в особливих умовах. Поставлена задача вирішується тим, що пристрій для встановлення міни типу МОН, що містить раму, платформу, штир, фіксатор, горизонтальні засоби кріплення з гвинтовою різзю, при цьому фіксатор закріплено горизонтальними засобами кріплення на рамі, а раму закріплено на платформі, штир нерухомо закріплено до платформи, причому в рамі та в платформі виконано горизонтальні пази, згідно з корисною моделлю, додатково містить пружні пластини та вертикальні засоби кріплення з гвинтовою різзю, в рамі виконано вертикальні отвори з гвинтовою різзю, в які закріплено пружні пластини вертикальними засобами кріплення з гвинтовою різзю. Застосування в конструкції пружних пластин та додаткове виконання в рамі вертикальних отворів з гвинтовою різзю та закріплення в них пружних пластин забезпечує надійне закріплення в пристрої й точне прицілювання міни типу МОН будь-якої модифікації. Виконання горизонтальних пазів в рамі у вигляді півкіл забезпечує розвертання закріплених в рамі міни типу МОН відносно платформи в будь-які положення за годинниковою стрілкою або проти неї. Виконання штиря у вигляді гарпуна забезпечує скорочення часу та підвищення надійності встановлення та закріплення пристрою з міною типу МОН будь-якої модифікацій на поверхні ґрунту (деревини тощо). Суть корисної моделі пояснюється за допомогою креслення, де показаний загальний вигляд пристрою встановлення міни типу МОН. Пристрій встановлення міни типу МОН (див. Фіг. 1) містить раму 1, платформу 2, штир 3 у вигляді гарпуна, фіксатор 4, горизонтальні засоби кріплення 5 з гвинтовою різзю, вертикальні засоби кріплення 6 з гвинтовою різзю, горизонтальні пази 7 у вигляді півкіл, пружні пластини 8, вертикальні отвори 9 з гвинтовою різзю, вертикальні пази 10. До роботи пристрій встановлення міни типу МОН готують наступним чином (див. фіг.1). В рамі 1 виконують горизонтальні пази 7 рами у вигляді півкіл. Також в рамі 1 виконують вертикальні отвори 9 з гвинтовою різзю та закріплюють в них пружні пластини 8 вертикальними засобами кріплення 6 з гвинтовою різзю. На раму встановлюють фіксатор 4. Штир 3 виконують у вигляді гарпуна та нерухомо закріплюють його до платформи 2. Платформу 2 закріплюють до рами 1 горизонтальними засобами кріплення 5 з гвинтовою різзю. Пристрій встановлення міни типу МОН працює наступним чином (див. Фіг. 1). Встановлюють платформу 2, наприклад на поверхню ґрунту (деревини тощо), за допомогою штиря 3, орієнтують фіксатор 4 в напрямку цілі. Міни типу МОН-100, МОН-200 встановлюють у 1 UA 73240 U 5 10 15 20 25 вертикальні пази 10, повертають міну в пазах 10 рами 1 у вертикальній площині та прицілюють її. Міни типу МОН-50, МОН-90 встановлюють за допомогою пружних пластин 8 та закріплюють вертикальними засобами кріплення 6 з гвинтовою різзю, які встановлено у вертикальні отвори 9 з гвинтовою різзю. Повертають міну в рамі 1 за допомогою пружних пластин 8 у вертикальній площині та прицілюють її. Залежно від кута нахилу міни відносно платформи 2 встановлюють фіксатор 4 в необхідне положення і переміщують його до моменту торкання з корпусом міни. Розвертають раму 1 з міною типу МОН будь-якої модифікації (наприклад МОН-50, МОН-90, МОН-100, МОН-200) в горизонтальній площині відносно платформи 2 за годинниковою стрілкою або проти неї в будьякі положення та прицілюють її. Фіксатор 4, раму 1 та платформу 2 нерухомо закріплюють горизонтальними засобами кріплення 5 з гвинтовою різзю, встановленими в горизонтальні пази 7 у вигляді півкіл. За рахунок введення додаткових елементів та зміни конструкції прототипу забезпечується шарнірне розвертання рами з міною типу МОН будь-якої модифікації відносно платформи за годинниковою стрілкою або проти неї в будь-які положення. Пристрій дозволяє скоротити час встановлення, прицілювання та закріплення будь-яких мін типу МОН в будь-яких особливих умовах на поверхні ґрунту (деревини тощо) в 4-5 разів. Час встановлення, прицілювання та закріплення за допомогою заявленого технічного рішення становить 1,5-2 хвилин вдень та 2-4 хвилин вночі порівняно з часом, який витрачається під час застосування прототипу (7-10 хв. вдень та з 10-15 хв. вночі). Джерела інформації: 1. Инженерные боеприпасы. Книга 1. С. 140-145. Рис. 107, 109, 111, M.: Воениздат. - 1976. 424 с. - аналог. 2. Информационно-технический бюллетень инженерных войск. № 15. Стр. 33-35. Рис. 1, М.: Воениздат. - 1987. - 64 с. - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 1. Пристрій для встановлення міни типу МОН, що містить раму, платформу, штир, фіксатор, горизонтальні засоби кріплення з гвинтовою різзю, при цьому фіксатор закріплено горизонтальними засобами кріплення на рамі, а раму закріплено на платформі, штир нерухомо закріплено до платформи, причому в рамі та в платформі виконано горизонтальні пази, який відрізняється тим, що додатково містить пружні пластини та вертикальні засоби кріплення з гвинтовою різзю, в рамі виконано вертикальні отвори з гвинтовою різзю, в які закріплено пружні пластини вертикальними засобами кріплення з гвинтовою різзю. 2. Пристрій для встановлення міни типу МОН за п. 1, який відрізняється тим, що горизонтальні пази рами виконано у вигляді півкіл. 3. Пристрій для встановлення міни типу МОН за п. 1, який відрізняється тим, що штир виконано у вигляді гарпуна. 2 UA 73240 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
