Пристрій для встановлення труби-репера

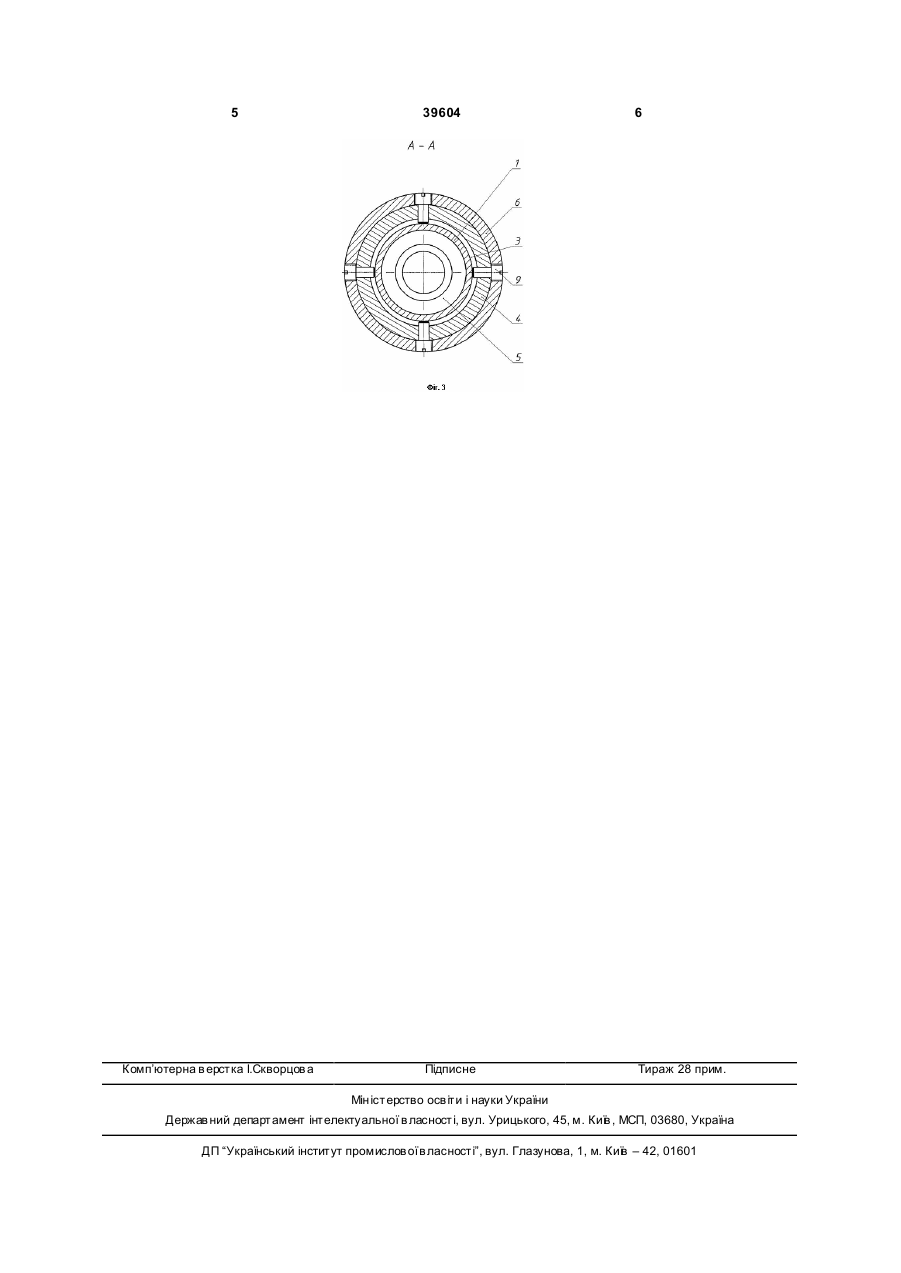

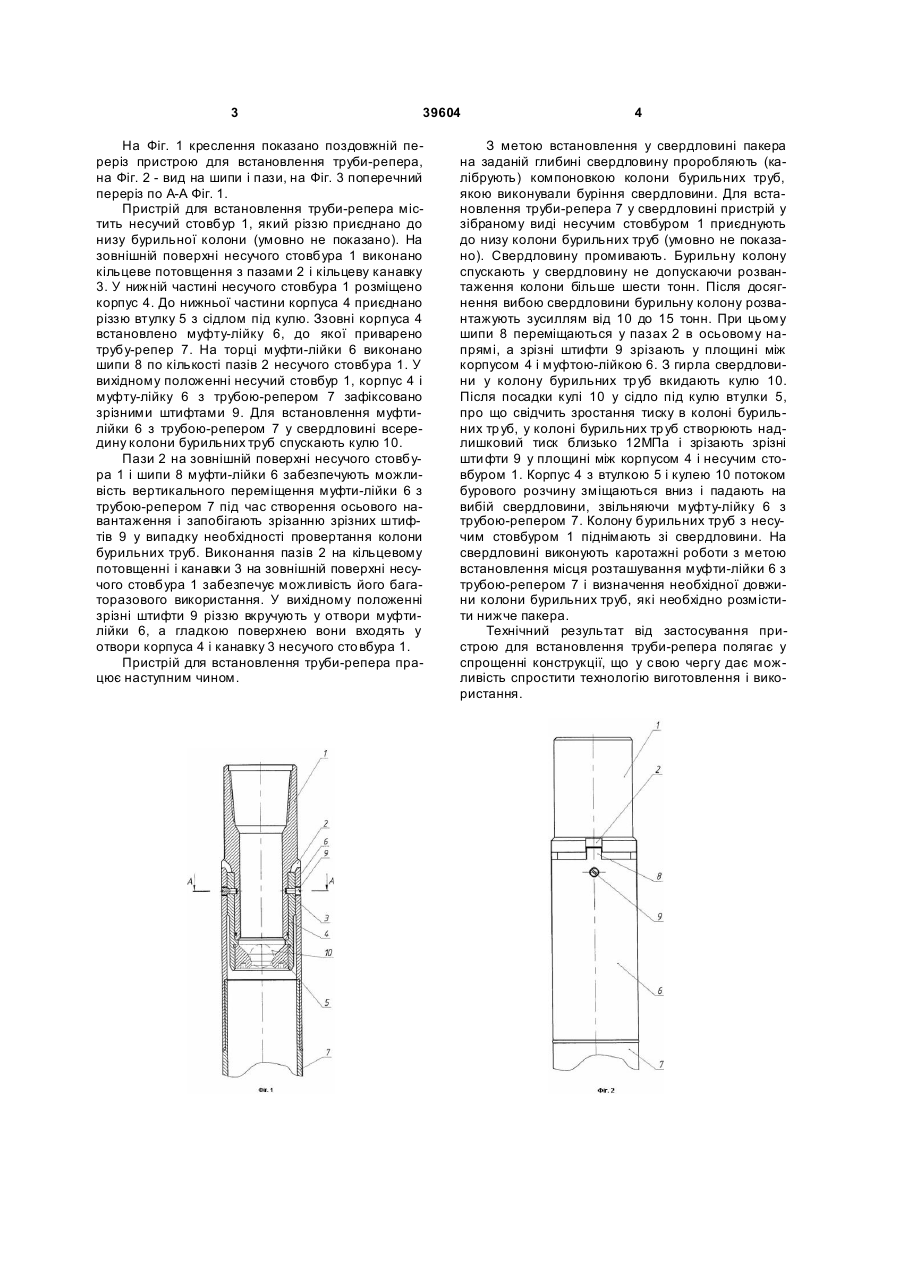

Пристрій для встановлення труби-репера, що містить несучий стовбур, муфту-лійку, трубу 3 39604 На Фіг. 1 креслення показано поздовжній переріз пристрою для встановлення труби-репера, на Фіг. 2 - вид на шипи і пази, на Фіг. 3 поперечний переріз по А-А Фіг. 1. Пристрій для встановлення труби-репера містить несучий стовбур 1, який різзю приєднано до низу бурильної колони (умовно не показано). На зовнішній поверхні несучого стовбура 1 виконано кільцеве потовщення з пазами 2 і кільцеву канавку 3. У нижній частині несучого стовбура 1 розміщено корпус 4. До нижньої частини корпуса 4 приєднано різзю втулку 5 з сідлом під кулю. Ззовні корпуса 4 встановлено муфту-лійку 6, до якої приварено трубу-репер 7. На торці муфти-лійки 6 виконано шипи 8 по кількості пазів 2 несучого стовбура 1. У вихідному положенні несучий стовбур 1, корпус 4 і муфту-лійку 6 з трубою-репером 7 зафіксовано зрізними штифтами 9. Для встановлення муфтилійки 6 з трубою-репером 7 у свердловині всередину колони бурильних труб спускають кулю 10. Пази 2 на зовнішній поверхні несучого стовбура 1 і шипи 8 муфти-лійки 6 забезпечують можливість вертикального переміщення муфти-лійки 6 з трубою-репером 7 під час створення осьового навантаження і запобігають зрізанню зрізних штифтів 9 у випадку необхідності провертання колони бурильних труб. Виконання пазів 2 на кільцевому потовщенні і канавки 3 на зовнішній поверхні несучого стовбура 1 забезпечує можливість його багаторазового використання. У вихідному положенні зрізні штифти 9 різзю вкручують у отвори муфтилійки 6, а гладкою поверхнею вони входять у отвори корпуса 4 і канавку 3 несучого сто вбура 1. Пристрій для встановлення труби-репера працює наступним чином. 4 З метою встановлення у свердловині пакера на заданій глибині свердловину проробляють (калібрують) компоновкою колони бурильних труб, якою виконували буріння свердловини. Для встановлення труби-репера 7 у свердловині пристрій у зібраному виді несучим стовбуром 1 приєднують до низу колони бурильних труб (умовно не показано). Свердловину промивають. Бурильну колону спускають у свердловину не допускаючи розвантаження колони більше шести тонн. Після досягнення вибою свердловини бурильну колону розвантажують зусиллям від 10 до 15 тонн. При цьому шипи 8 переміщаються у пазах 2 в осьовому напрямі, а зрізні штифти 9 зрізають у площині між корпусом 4 і муфтою-лійкою 6. З гирла свердловини у колону бурильних тр уб вкидають кулю 10. Після посадки кулі 10 у сідло під кулю втулки 5, про що свідчить зростання тиску в колоні бурильних тр уб, у колоні бурильних тр уб створюють надлишковий тиск близько 12МПа і зрізають зрізні шти фти 9 у площині між корпусом 4 і несучим стовбуром 1. Корпус 4 з втулкою 5 і кулею 10 потоком бурового розчину зміщаються вниз і падають на вибій свердловини, звільняючи муфту-лійку 6 з трубою-репером 7. Колону бурильних труб з несучим стовбуром 1 піднімають зі свердловини. На свердловині виконують каротажні роботи з метою встановлення місця розташування муфти-лійки 6 з трубою-репером 7 і визначення необхідної довжини колони бурильних труб, які необхідно розмістити нижче пакера. Технічний результат від застосування пристрою для встановлення труби-репера полягає у спрощенні конструкції, що у свою чергу дає можливість спростити технологію виготовлення і використання. 5 Комп’ютерна в ерстка І.Скворцов а 39604 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
