Пристрій для встановлення приєднувального патрубка на трубі
Номер патенту: 32877
Опубліковано: 10.06.2008
Формула / Реферат
1. Пристрій для встановлення приєднувального патрубка на трубі, що включає плиту з осьовим каналом, патрубок з приєднувальною різзю, кільцевий ущільнюючий елемент, який відрізняється тим, що плита додатково містить стояки з вікнами, у вікна встановлено траверсу з притискувальним гвинтом, розміщеним посередині траверси, плиту з осьовим каналом, патрубок з приєднувальною різзю і стояки виконано як одне ціле у вигляді півхомута, між півхомутом і притискувальним гвинтом встановлено проміжну вставку, причому робочі поверхні півхомута і проміжної вставки відповідають профілю труби.
2. Пристрій за п. 1, який відрізняється тим, що робочу поверхню півхомута виконано по профілю квадрата.
Текст

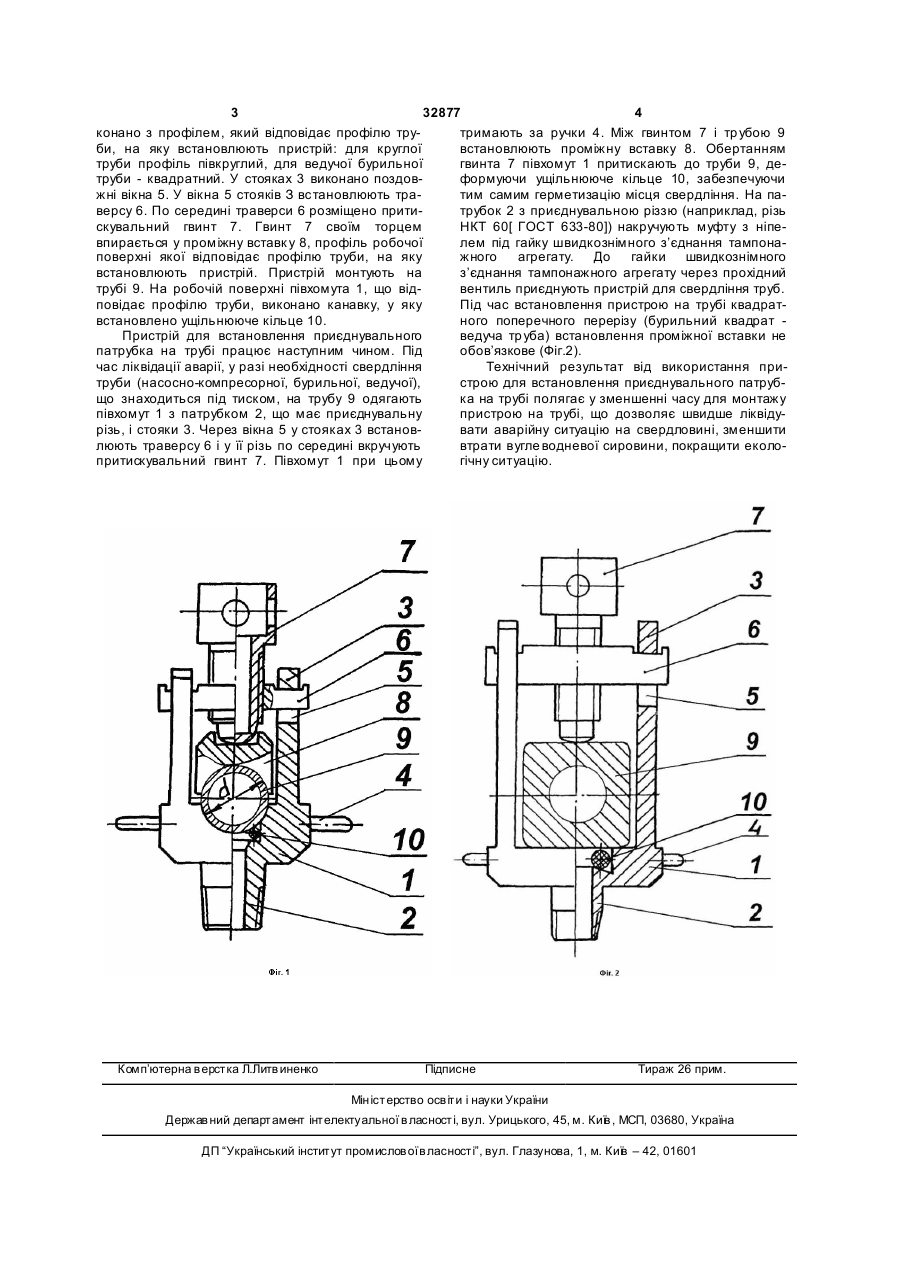

1. Пристрій для встановлення приєднувального патрубка на трубі, що включає плиту з осьовим каналом, патрубок з приєднувальною різзю, кільцевий ущільнюючий елемент, який відрізняється тим, що плита додатково містить стояки з вікнами, 3 32877 4 конано з профілем, який відповідає профілю трутримають за ручки 4. Між гвинтом 7 і тр убою 9 би, на яку встановлюють пристрій: для круглої встановлюють проміжну вставку 8. Обертанням труби профіль півкруглий, для ведучої бурильної гвинта 7 півхомут 1 притискають до труби 9, детруби - квадратний. У стояках 3 виконано поздовформуючи ущільнююче кільце 10, забезпечуючи жні вікна 5. У вікна 5 стояків З встановлюють тратим самим герметизацію місця свердління. На паверсу 6. По середині траверси 6 розміщено прититрубок 2 з приєднувальною різзю (наприклад, різь скувальний гвинт 7. Гвинт 7 своїм торцем НКТ 60[ ГОСТ 633-80]) накручують муфту з ніпевпирається у проміжну вставк у 8, профіль робочої лем під гайку швидкознімного з’єднання тампонаповерхні якої відповідає профілю труби, на яку жного агрегату. До гайки швидкознімного встановлюють пристрій. Пристрій монтують на з’єднання тампонажного агрегату через прохідний трубі 9. На робочій поверхні півхомута 1, що відвентиль приєднують пристрій для свердління труб. повідає профілю труби, виконано канавку, у яку Під час встановлення пристрою на трубі квадратвстановлено ущільнююче кільце 10. ного поперечного перерізу (бурильний квадрат Пристрій для встановлення приєднувального ведуча тр уба) встановлення проміжної вставки не патрубка на трубі працює наступним чином. Під обов’язкове (Фіг.2). час ліквідації аварії, у разі необхідності свердління Технічний результат від використання притруби (насосно-компресорної, бурильної, ведучої), строю для встановлення приєднувального патрубщо знаходиться під тиском, на трубу 9 одягають ка на трубі полягає у зменшенні часу для монтажу півхомут 1 з патрубком 2, що має приєднувальну пристрою на трубі, що дозволяє швидше ліквідурізь, і стояки 3. Через вікна 5 у стояках 3 встановвати аварійну ситуацію на свердловині, зменшити люють траверсу 6 і у її різь по середині вкручують втрати вугле водневої сировини, покращити еколопритискувальний гвинт 7. Півхомут 1 при цьому гічну ситуацію. Комп’ютерна в ерстка Л.Литв иненко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for installation of connection branch pipe on tube
Автори англійськоюKutovyi Mykola Hryhorovych, Holub Viktor Ivanovych
Назва патенту російськоюУстройство для установки присоединительного патрубка на трубе
Автори російськоюКутовый Николай Григорьевич, Голуб Виктор Иванович
МПК / Мітки
МПК: E21B 33/03
Мітки: трубі, приєднувального, патрубка, пристрій, встановлення
