Змішувальна секція черв’яка екструдера

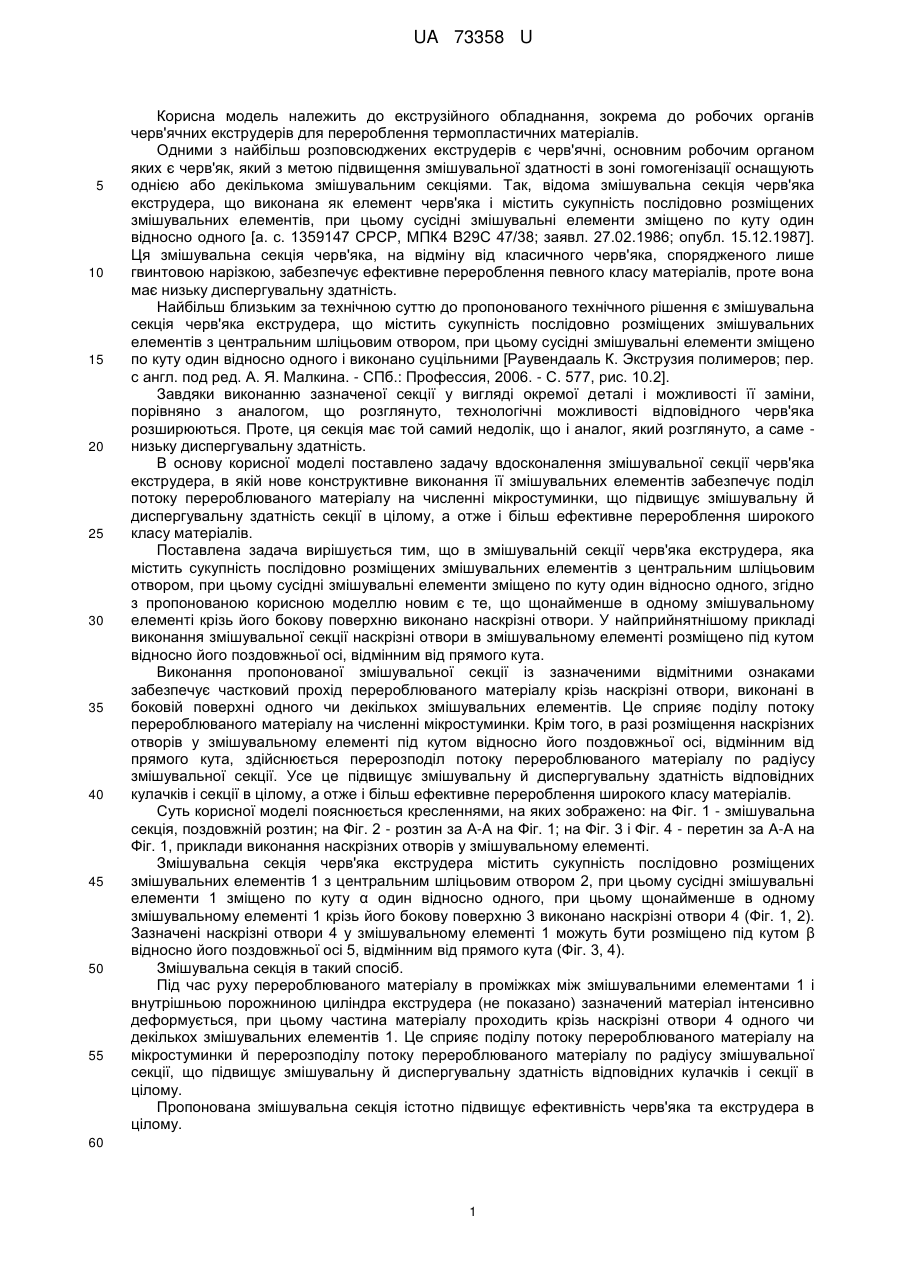

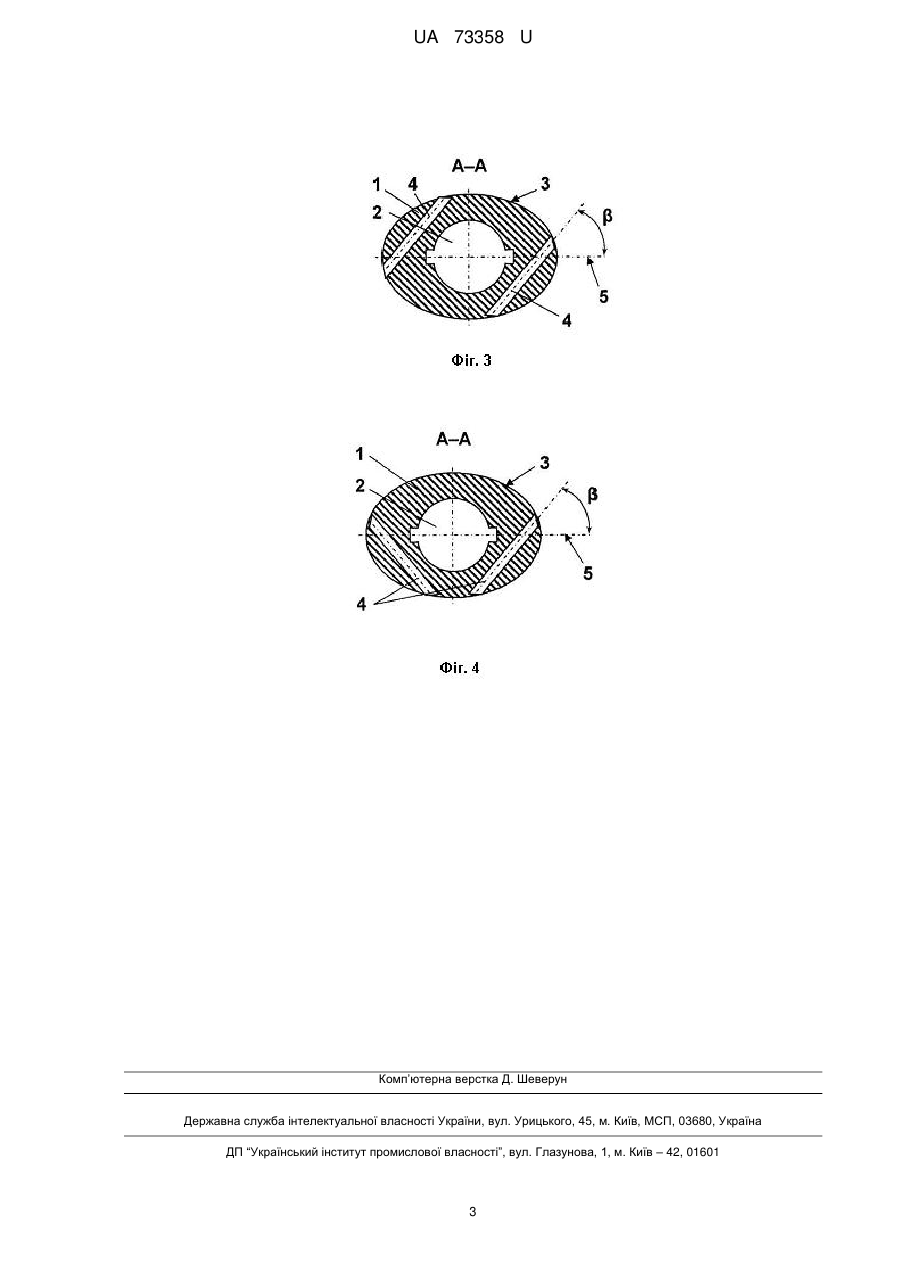

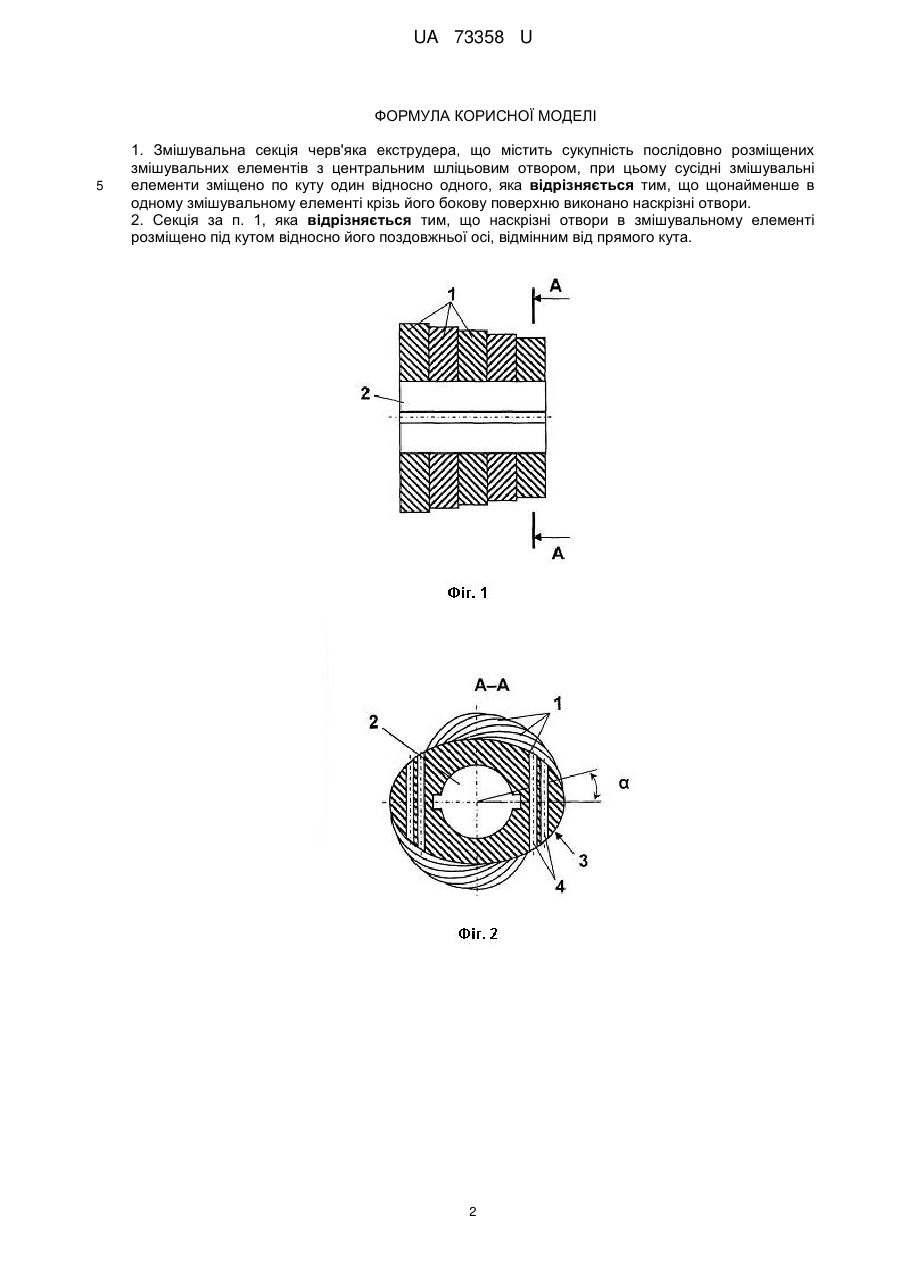

Реферат: Змішувальна секція черв'яка екструдера містить сукупність послідовно розміщених змішувальних елементів з центральним шліцьовим отвором, при цьому сусідні змішувальні елементи зміщено по куту один відносно одного. Щонайменше в одному змішувальному елементі крізь його бокову поверхню виконано наскрізні отвори. UA 73358 U (54) ЗМІШУВАЛЬНА СЕКЦІЯ ЧЕРВ'ЯКА ЕКСТРУДЕРА UA 73358 U UA 73358 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до екструзійного обладнання, зокрема до робочих органів черв'ячних екструдерів для перероблення термопластичних матеріалів. Одними з найбільш розповсюджених екструдерів є черв'ячні, основним робочим органом яких є черв'як, який з метою підвищення змішувальної здатності в зоні гомогенізації оснащують однією або декількома змішувальним секціями. Так, відома змішувальна секція черв'яка екструдера, що виконана як елемент черв'яка і містить сукупність послідовно розміщених змішувальних елементів, при цьому сусідні змішувальні елементи зміщено по куту один відносно одного [а. с. 1359147 СРСР, МПК4 В29С 47/38; заявл. 27.02.1986; опубл. 15.12.1987]. Ця змішувальна секція черв'яка, на відміну від класичного черв'яка, спорядженого лише гвинтовою нарізкою, забезпечує ефективне перероблення певного класу матеріалів, проте вона має низьку диспергувальну здатність. Найбільш близьким за технічною суттю до пропонованого технічного рішення є змішувальна секція черв'яка екструдера, що містить сукупність послідовно розміщених змішувальних елементів з центральним шліцьовим отвором, при цьому сусідні змішувальні елементи зміщено по куту один відносно одного і виконано суцільними [Раувендааль К. Экструзия полимеров; пер. с англ. под ред. А. Я. Малкина. - СПб.: Профессия, 2006. - С. 577, рис. 10.2]. Завдяки виконанню зазначеної секції у вигляді окремої деталі і можливості її заміни, порівняно з аналогом, що розглянуто, технологічні можливості відповідного черв'яка розширюються. Проте, ця секція має той самий недолік, що і аналог, який розглянуто, а саме низьку диспергувальну здатність. В основу корисної моделі поставлено задачу вдосконалення змішувальної секції черв'яка екструдера, в якій нове конструктивне виконання її змішувальних елементів забезпечує поділ потоку перероблюваного матеріалу на численні мікростуминки, що підвищує змішувальну й диспергувальну здатність секції в цілому, а отже і більш ефективне перероблення широкого класу матеріалів. Поставлена задача вирішується тим, що в змішувальній секції черв'яка екструдера, яка містить сукупність послідовно розміщених змішувальних елементів з центральним шліцьовим отвором, при цьому сусідні змішувальні елементи зміщено по куту один відносно одного, згідно з пропонованою корисною моделлю новим є те, що щонайменше в одному змішувальному елементі крізь його бокову поверхню виконано наскрізні отвори. У найприйнятнішому прикладі виконання змішувальної секції наскрізні отвори в змішувальному елементі розміщено під кутом відносно його поздовжньої осі, відмінним від прямого кута. Виконання пропонованої змішувальної секції із зазначеними відмітними ознаками забезпечує частковий прохід перероблюваного матеріалу крізь наскрізні отвори, виконані в боковій поверхні одного чи декількох змішувальних елементів. Це сприяє поділу потоку перероблюваного матеріалу на численні мікростуминки. Крім того, в разі розміщення наскрізних отворів у змішувальному елементі під кутом відносно його поздовжньої осі, відмінним від прямого кута, здійснюється перерозподіл потоку перероблюваного матеріалу по радіусу змішувальної секції. Усе це підвищує змішувальну й диспергувальну здатність відповідних кулачків і секції в цілому, а отже і більш ефективне перероблення широкого класу матеріалів. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - змішувальна секція, поздовжній розтин; на Фіг. 2 - розтин за А-А на Фіг. 1; на Фіг. 3 і Фіг. 4 - перетин за А-А на Фіг. 1, приклади виконання наскрізних отворів у змішувальному елементі. Змішувальна секція черв'яка екструдера містить сукупність послідовно розміщених змішувальних елементів 1 з центральним шліцьовим отвором 2, при цьому сусідні змішувальні елементи 1 зміщено по куту α один відносно одного, при цьому щонайменше в одному змішувальному елементі 1 крізь його бокову поверхню 3 виконано наскрізні отвори 4 (Фіг. 1, 2). Зазначені наскрізні отвори 4 у змішувальному елементі 1 можуть бути розміщено під кутом β відносно його поздовжньої осі 5, відмінним від прямого кута (Фіг. 3, 4). Змішувальна секція в такий спосіб. Під час руху перероблюваного матеріалу в проміжках між змішувальними елементами 1 і внутрішньою порожниною циліндра екструдера (не показано) зазначений матеріал інтенсивно деформується, при цьому частина матеріалу проходить крізь наскрізні отвори 4 одного чи декількох змішувальних елементів 1. Це сприяє поділу потоку перероблюваного матеріалу на мікростуминки й перерозподілу потоку перероблюваного матеріалу по радіусу змішувальної секції, що підвищує змішувальну й диспергувальну здатність відповідних кулачків і секції в цілому. Пропонована змішувальна секція істотно підвищує ефективність черв'яка та екструдера в цілому. 60 1 UA 73358 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 1. Змішувальна секція черв'яка екструдера, що містить сукупність послідовно розміщених змішувальних елементів з центральним шліцьовим отвором, при цьому сусідні змішувальні елементи зміщено по куту один відносно одного, яка відрізняється тим, що щонайменше в одному змішувальному елементі крізь його бокову поверхню виконано наскрізні отвори. 2. Секція за п. 1, яка відрізняється тим, що наскрізні отвори в змішувальному елементі розміщено під кутом відносно його поздовжньої осі, відмінним від прямого кута. 2 UA 73358 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
