Компенсатор натягу несучого каната лісотранспортної установки

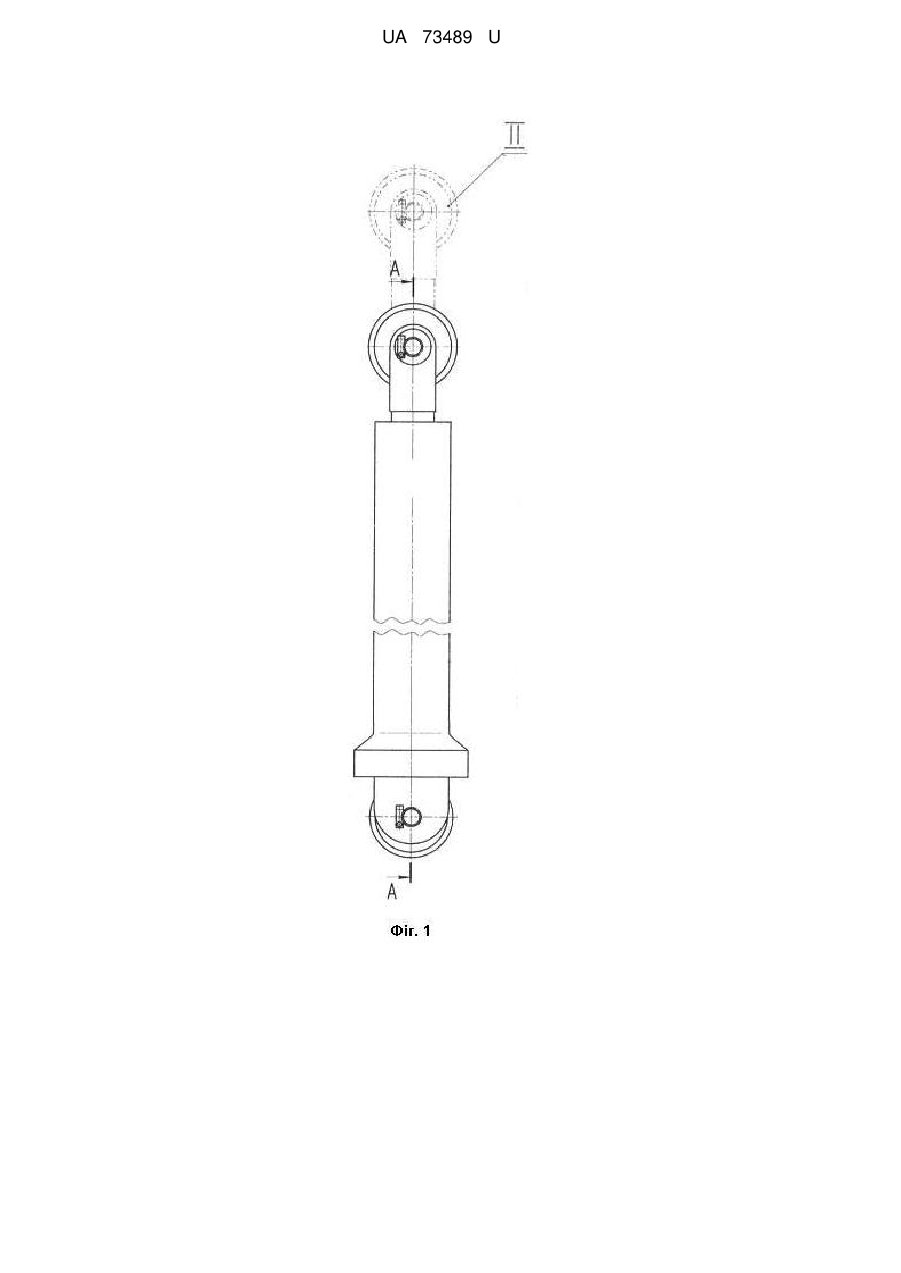

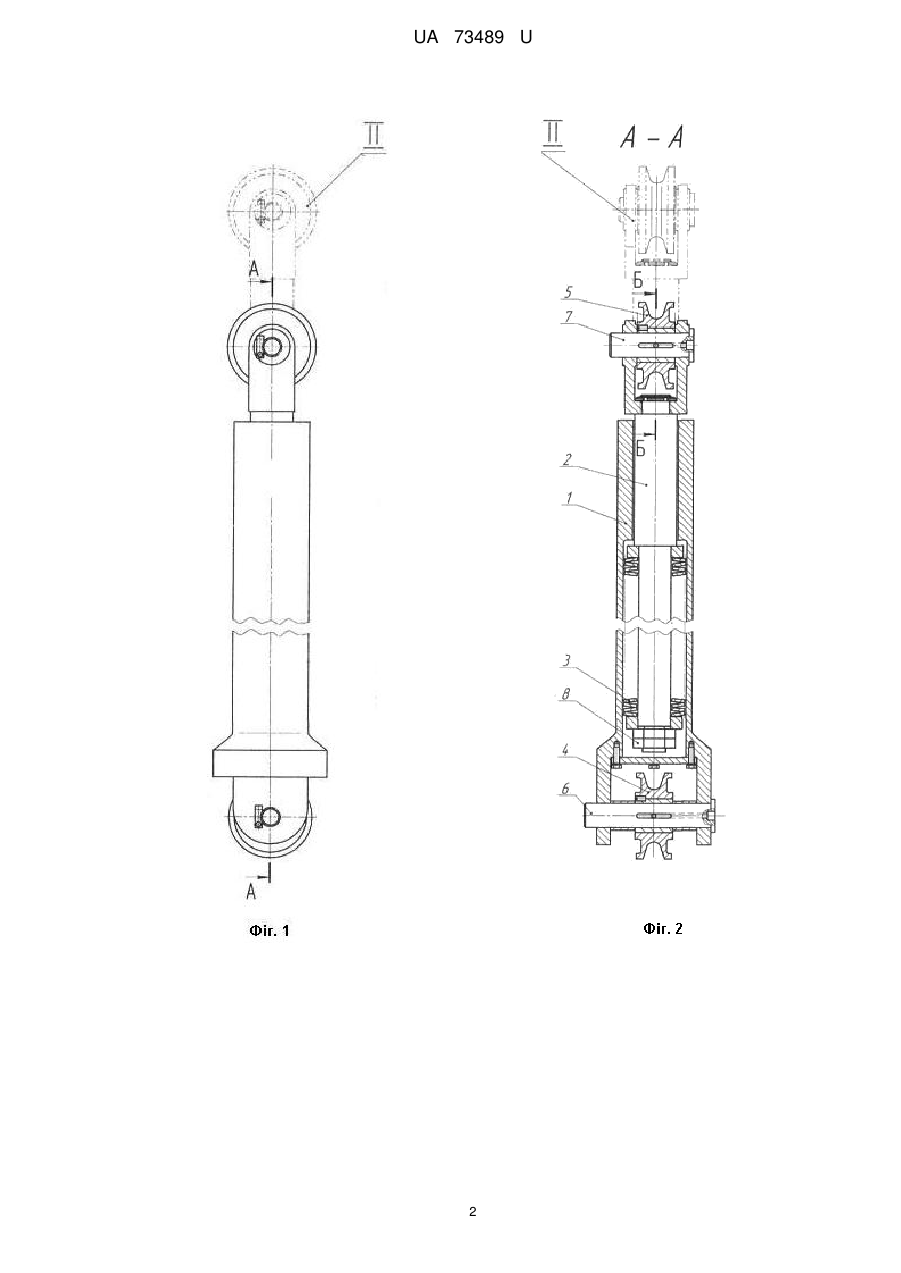

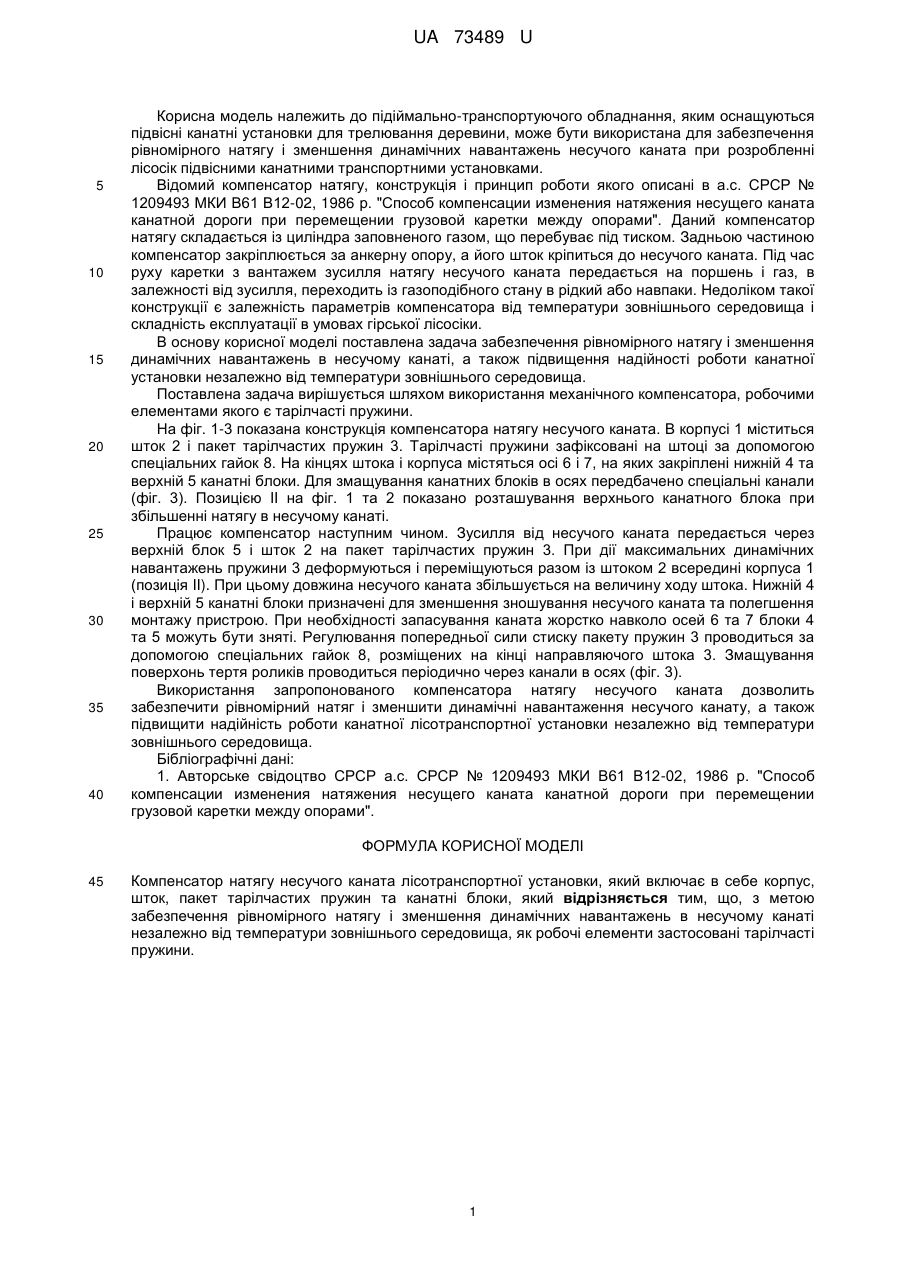

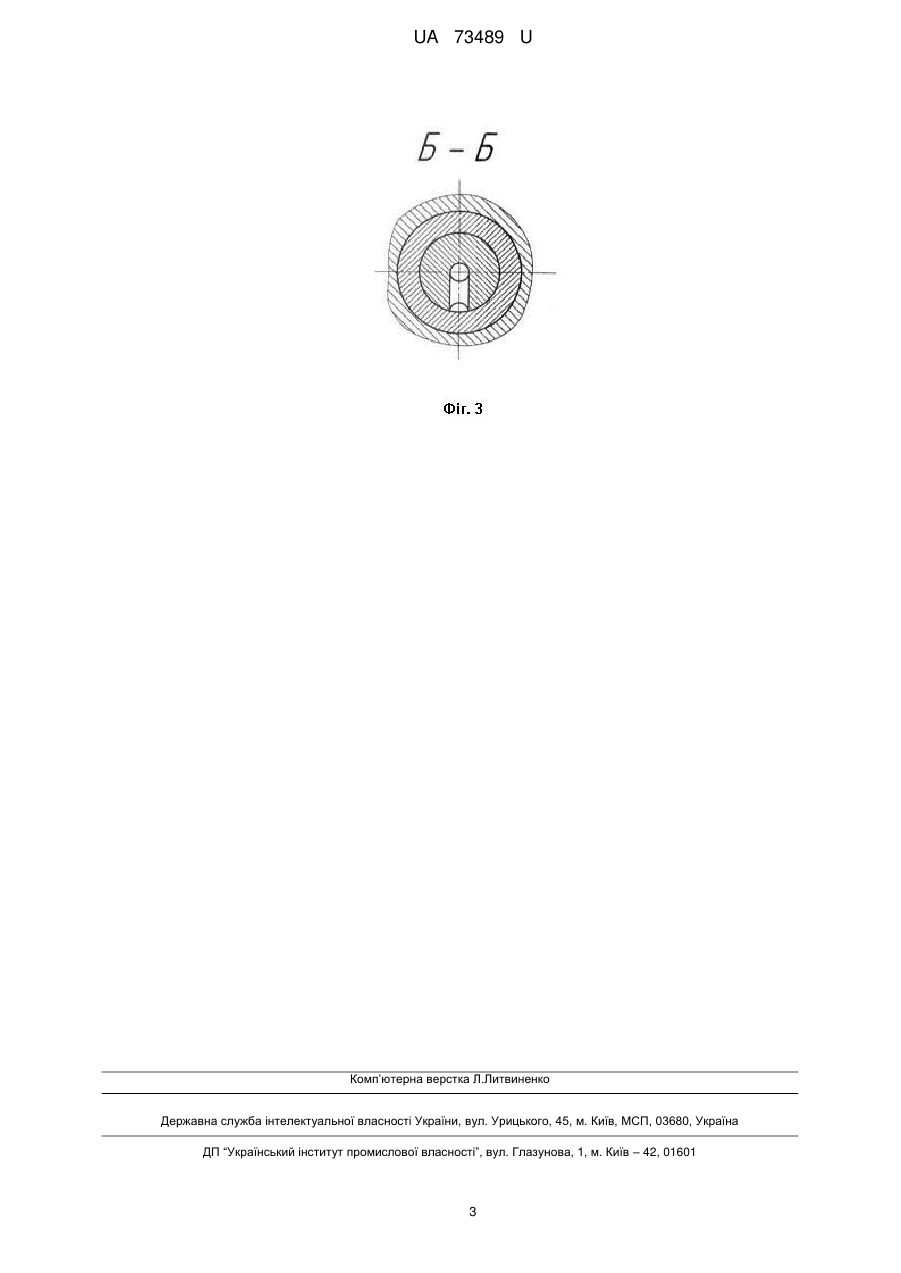

Реферат: Компенсатор натягу несучого каната лісотранспортної установки включає корпус, шток, пакет тарілчастих пружин та канатні блоки. UA 73489 U (54) КОМПЕНСАТОР НАТЯГУ НЕСУЧОГО КАНАТА ЛІСОТРАНСПОРТНОЇ УСТАНОВКИ UA 73489 U UA 73489 U 5 10 15 20 25 30 35 40 Корисна модель належить до підіймально-транспортуючого обладнання, яким оснащуються підвісні канатні установки для трелювання деревини, може бути використана для забезпечення рівномірного натягу і зменшення динамічних навантажень несучого каната при розробленні лісосік підвісними канатними транспортними установками. Відомий компенсатор натягу, конструкція і принцип роботи якого описані в а.с. СРСР № 1209493 МКИ В61 В12-02, 1986 р. "Способ компенсации изменения натяжения несущего каната канатной дороги при перемещении грузовой каретки между опорами". Даний компенсатор натягу складається із циліндра заповненого газом, що перебуває під тиском. Задньою частиною компенсатор закріплюється за анкерну опору, а його шток кріпиться до несучого каната. Під час руху каретки з вантажем зусилля натягу несучого каната передається на поршень і газ, в залежності від зусилля, переходить із газоподібного стану в рідкий або навпаки. Недоліком такої конструкції є залежність параметрів компенсатора від температури зовнішнього середовища і складність експлуатації в умовах гірської лісосіки. В основу корисної моделі поставлена задача забезпечення рівномірного натягу і зменшення динамічних навантажень в несучому канаті, а також підвищення надійності роботи канатної установки незалежно від температури зовнішнього середовища. Поставлена задача вирішується шляхом використання механічного компенсатора, робочими елементами якого є тарілчасті пружини. На фіг. 1-3 показана конструкція компенсатора натягу несучого каната. В корпусі 1 міститься шток 2 і пакет тарілчастих пружин 3. Тарілчасті пружини зафіксовані на штоці за допомогою спеціальних гайок 8. На кінцях штока і корпуса містяться осі 6 і 7, на яких закріплені нижній 4 та верхній 5 канатні блоки. Для змащування канатних блоків в осях передбачено спеціальні канали (фіг. 3). Позицією II на фіг. 1 та 2 показано розташування верхнього канатного блока при збільшенні натягу в несучому канаті. Працює компенсатор наступним чином. Зусилля від несучого каната передається через верхній блок 5 і шток 2 на пакет тарілчастих пружин 3. При дії максимальних динамічних навантажень пружини 3 деформуються і переміщуються разом із штоком 2 всередині корпуса 1 (позиція II). При цьому довжина несучого каната збільшується на величину ходу штока. Нижній 4 і верхній 5 канатні блоки призначені для зменшення зношування несучого каната та полегшення монтажу пристрою. При необхідності запасування каната жорстко навколо осей 6 та 7 блоки 4 та 5 можуть бути зняті. Регулювання попередньої сили стиску пакету пружин 3 проводиться за допомогою спеціальних гайок 8, розміщених на кінці направляючого штока 3. Змащування поверхонь тертя роликів проводиться періодично через канали в осях (фіг. 3). Використання запропонованого компенсатора натягу несучого каната дозволить забезпечити рівномірний натяг і зменшити динамічні навантаження несучого канату, а також підвищити надійність роботи канатної лісотранспортної установки незалежно від температури зовнішнього середовища. Бібліографічні дані: 1. Авторське свідоцтво СРСР а.с. СРСР № 1209493 МКИ В61 В12-02, 1986 р. "Способ компенсации изменения натяжения несущего каната канатной дороги при перемещении грузовой каретки между опорами". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Компенсатор натягу несучого каната лісотранспортної установки, який включає в себе корпус, шток, пакет тарілчастих пружин та канатні блоки, який відрізняється тим, що, з метою забезпечення рівномірного натягу і зменшення динамічних навантажень в несучому канаті незалежно від температури зовнішнього середовища, як робочі елементи застосовані тарілчасті пружини. 1 UA 73489 U 2 UA 73489 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
