Свердло
Номер патенту: 53667
Опубліковано: 11.10.2010
Автори: Коцур Павло Миколайович, Кондрашов Сергій Григорович
Формула / Реферат
1. Свердло, що складається із монолітного стрижневого корпусу, повздовж якого виконані дві V-подібні проточки для виходу стружки та два отвори для подачі змащувально-охолоджуючої рідини до зони різання, та змінних різальних пластин, яке відрізняється тим, що його забезпечено центральною вставкою.
2. Свердло за п. 1, яке відрізняється тим, що на корпусі розташовані додаткові пластинки для чистової обробки, які розташовані вище осьової площини.
Текст

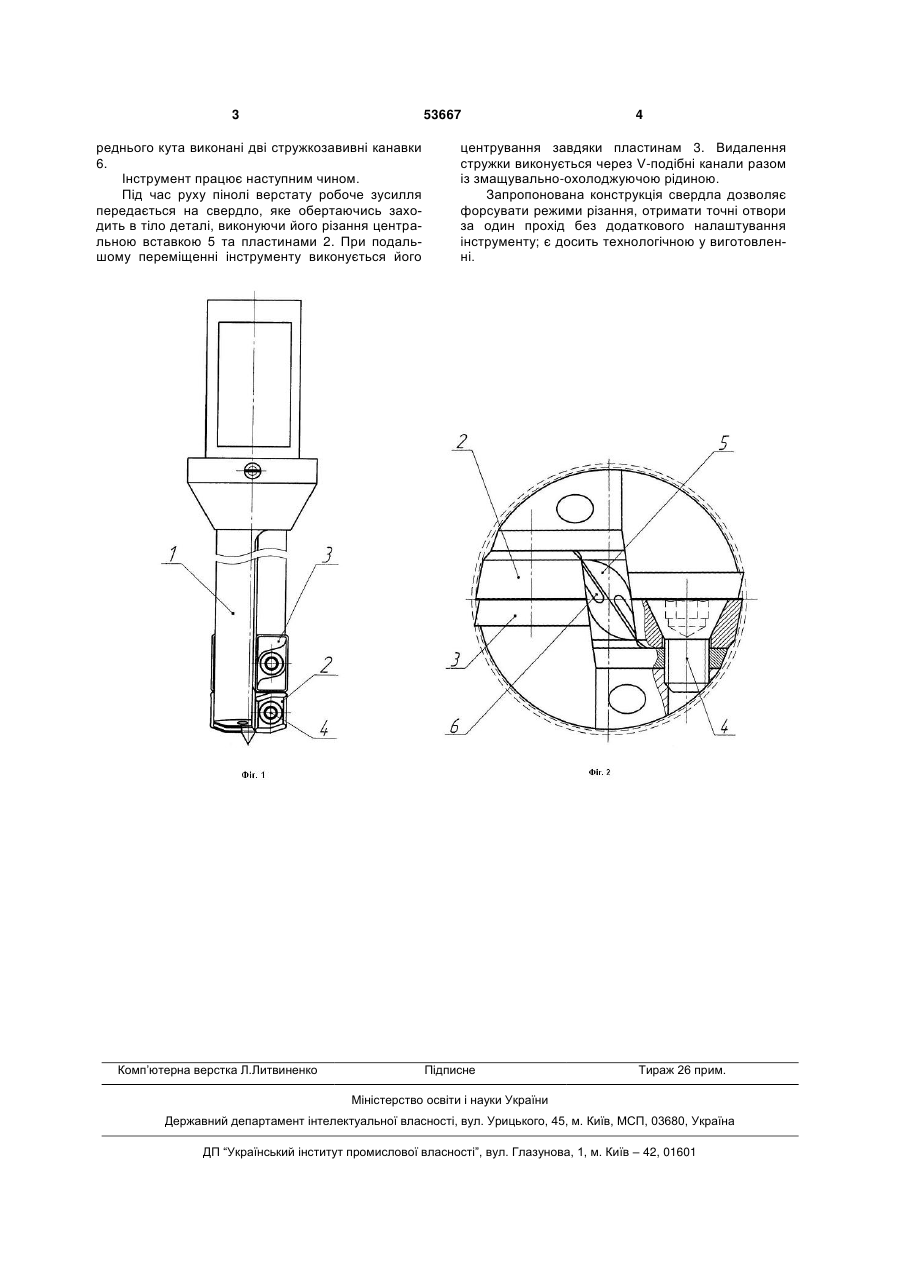

1. Свердло, що складається із монолітного стрижневого корпусу, повздовж якого виконані дві 3 53667 реднього кута виконані дві стружкозавивні канавки 6. Інструмент працює наступним чином. Під час руху пінолі верстату робоче зусилля передається на свердло, яке обертаючись заходить в тіло деталі, виконуючи його різання центральною вставкою 5 та пластинами 2. При подальшому переміщенні інструменту виконується його Комп’ютерна верстка Л.Литвиненко 4 центрування завдяки пластинам 3. Видалення стружки виконується через V-подібні канали разом із змащувально-охолоджуючою рідиною. Запропонована конструкція свердла дозволяє форсувати режими різання, отримати точні отвори за один прохід без додаткового налаштування інструменту; є досить технологічною у виготовленні. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrill
Автори англійськоюKondrashov Serhii Hryhorovych, Kotsur Pavlo Mykolaiovych
Назва патенту російськоюСверло
Автори російськоюКондрашов Сергей Григорьевич, Коцур Павел Николаевич
МПК / Мітки
МПК: B23B 51/00
Мітки: свердло
