Решітний стан сепаратора зернового вороху зернозбирального комбайна

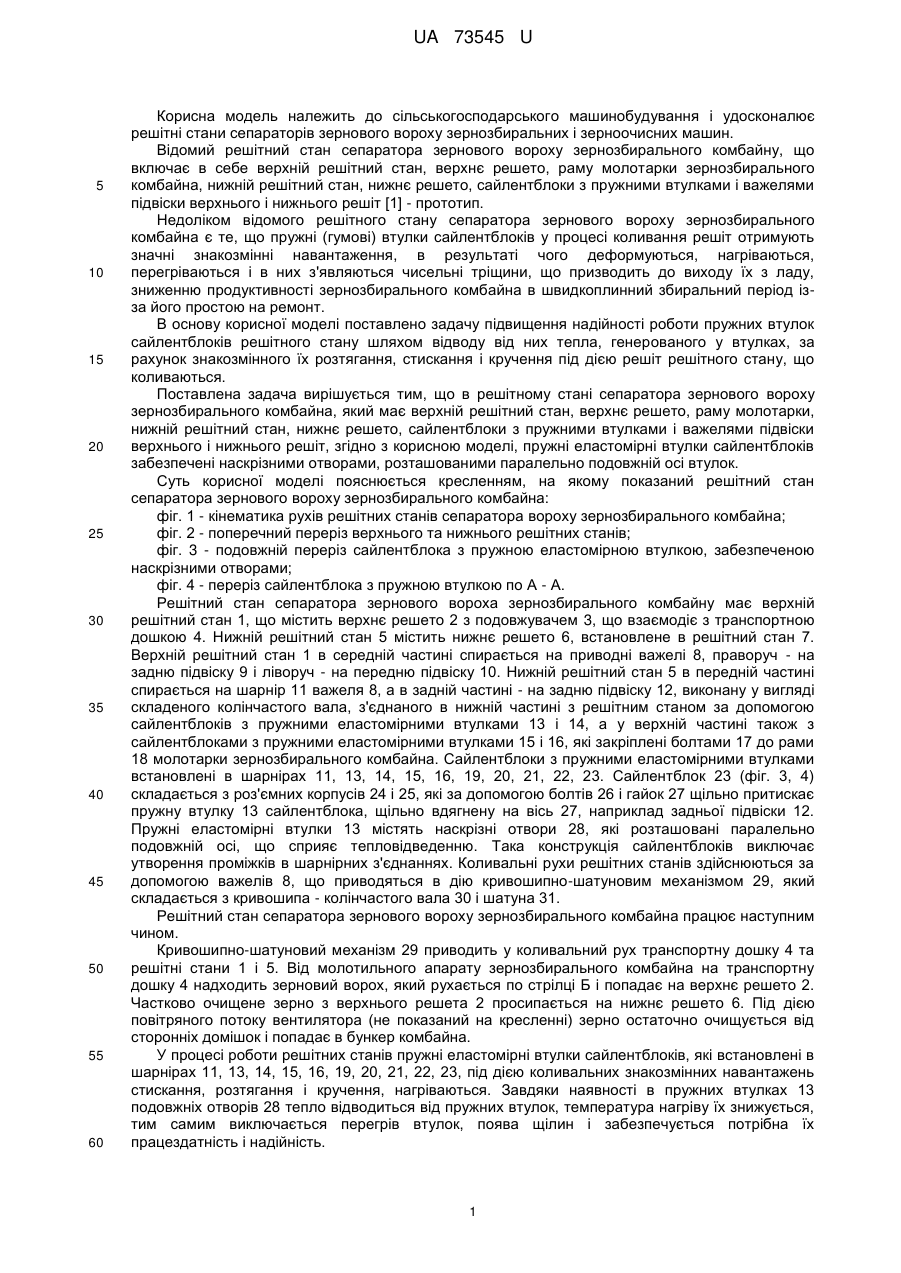

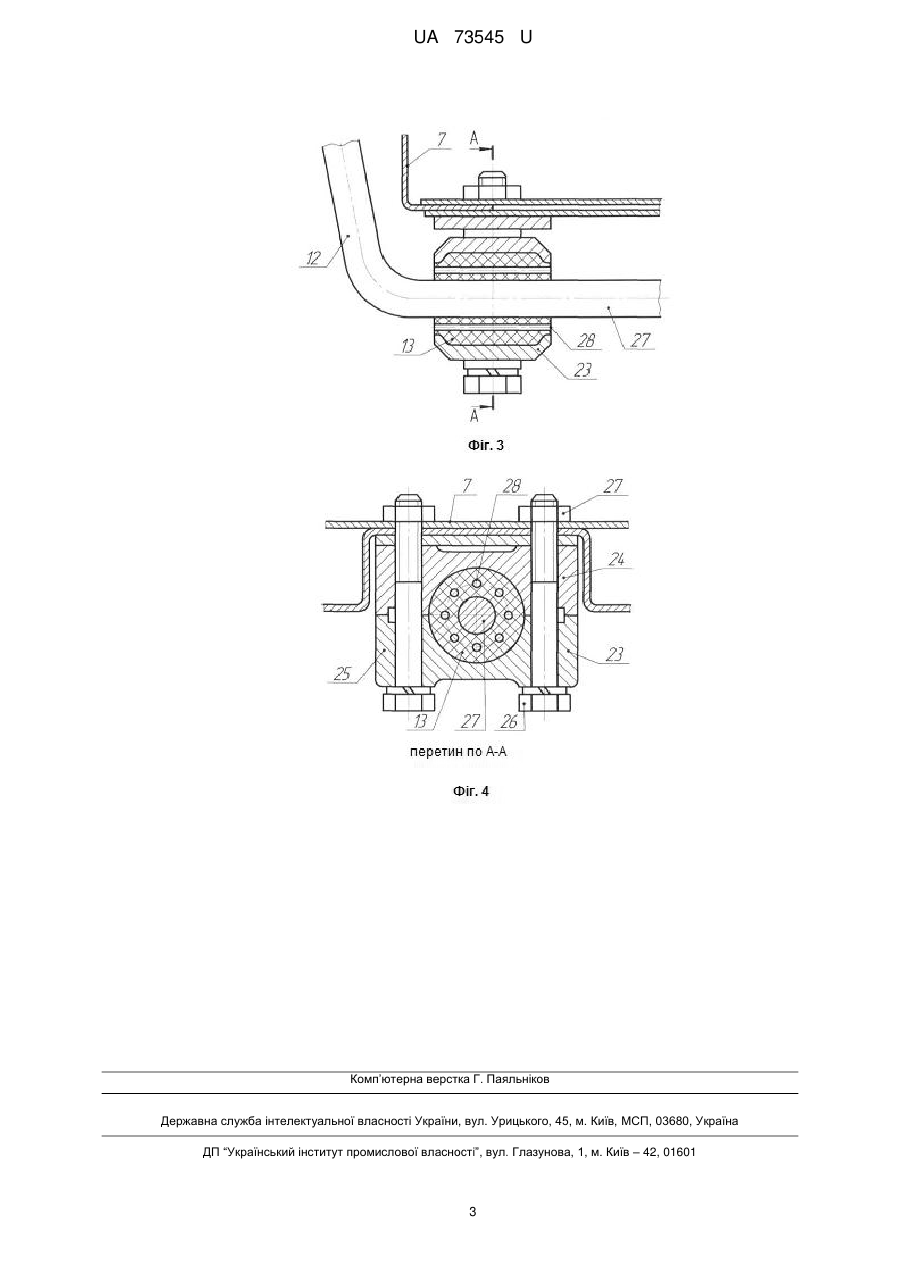

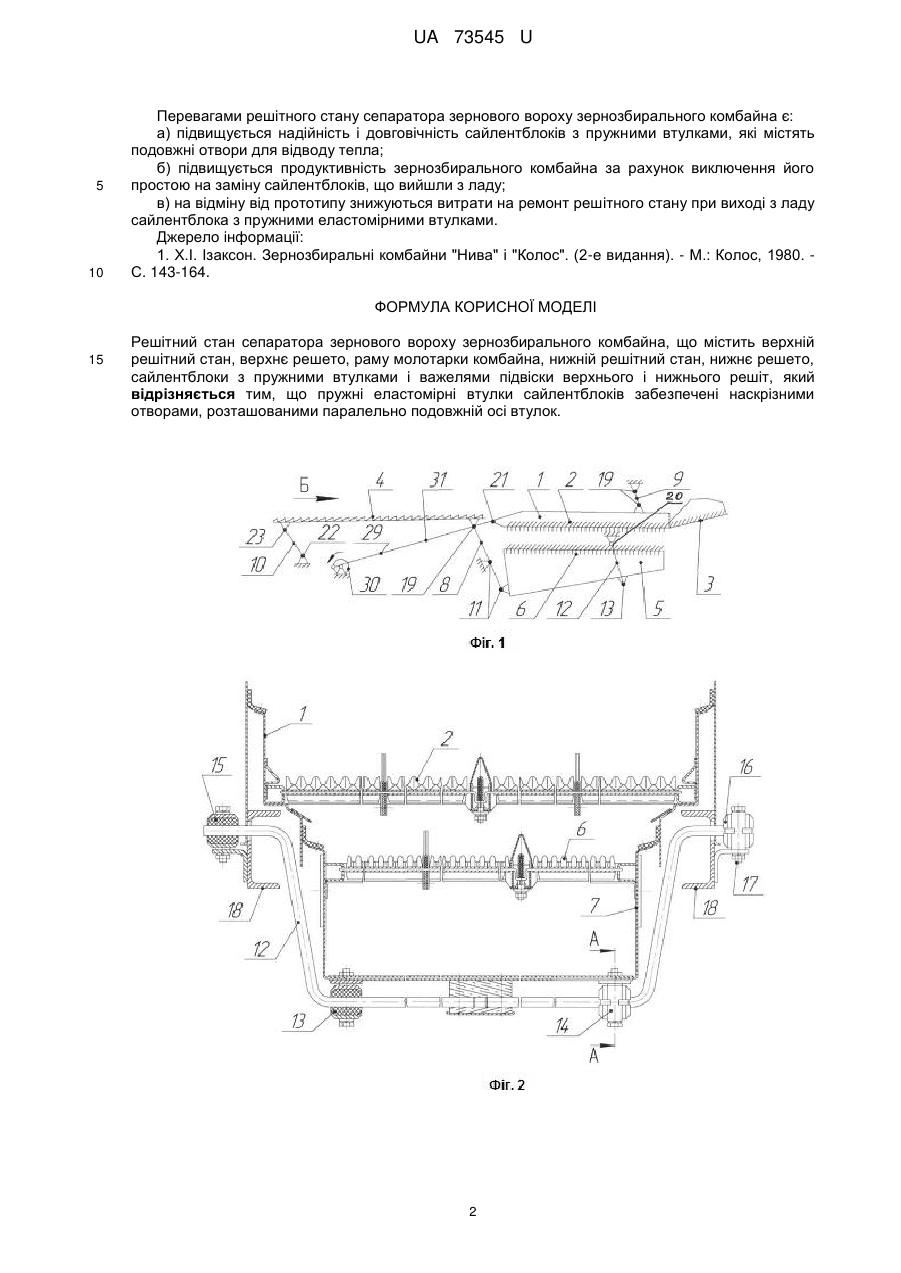

Реферат: Решітний стан сепаратора зернового вороху зернозбирального комбайна містить верхній решітний стан, верхнє решето, раму молотарки комбайна, нижній решітний стан, нижнє решето, сайлентблоки з пружними втулками і важелями підвіски верхнього і нижнього решіт. Пружні еластомірні втулки сайлентблоків забезпечені наскрізними отворами, розташованими паралельно подовжній осі втулок. UA 73545 U (54) РЕШІТНИЙ СТАН СЕПАРАТОРА ЗЕРНОВОГО ВОРОХУ ЗЕРНОЗБИРАЛЬНОГО КОМБАЙНА UA 73545 U UA 73545 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування і удосконалює решітні стани сепараторів зернового вороху зернозбиральних і зерноочисних машин. Відомий решітний стан сепаратора зернового вороху зернозбирального комбайну, що включає в себе верхній решітний стан, верхнє решето, раму молотарки зернозбирального комбайна, нижній решітний стан, нижнє решето, сайлентблоки з пружними втулками і важелями підвіски верхнього і нижнього решіт [1] - прототип. Недоліком відомого решітного стану сепаратора зернового вороху зернозбирального комбайна є те, що пружні (гумові) втулки сайлентблоків у процесі коливання решіт отримують значні знакозмінні навантаження, в результаті чого деформуються, нагріваються, перегріваються і в них з'являються чисельні тріщини, що призводить до виходу їх з ладу, зниженню продуктивності зернозбирального комбайна в швидкоплинний збиральний період ізза його простою на ремонт. В основу корисної моделі поставлено задачу підвищення надійності роботи пружних втулок сайлентблоків решітного стану шляхом відводу від них тепла, генерованого у втулках, за рахунок знакозмінного їх розтягання, стискання і кручення під дією решіт решітного стану, що коливаються. Поставлена задача вирішується тим, що в решітному стані сепаратора зернового вороху зернозбирального комбайна, який має верхній решітний стан, верхнє решето, раму молотарки, нижній решітний стан, нижнє решето, сайлентблоки з пружними втулками і важелями підвіски верхнього і нижнього решіт, згідно з корисною моделі, пружні еластомірні втулки сайлентблоків забезпечені наскрізними отворами, розташованими паралельно подовжній осі втулок. Суть корисної моделі пояснюється кресленням, на якому показаний решітний стан сепаратора зернового вороху зернозбирального комбайна: фіг. 1 - кінематика рухів решітних станів сепаратора вороху зернозбирального комбайна; фіг. 2 - поперечний переріз верхнього та нижнього решітних станів; фіг. 3 - подовжній переріз сайлентблока з пружною еластомірною втулкою, забезпеченою наскрізними отворами; фіг. 4 - переріз сайлентблока з пружною втулкою по А - А. Решітний стан сепаратора зернового вороха зернозбирального комбайну має верхній решітний стан 1, що містить верхнє решето 2 з подовжувачем 3, що взаємодіє з транспортною дошкою 4. Нижній решітний стан 5 містить нижнє решето 6, встановлене в решітний стан 7. Верхній решітний стан 1 в середній частині спирається на приводні важелі 8, праворуч - на задню підвіску 9 і ліворуч - на передню підвіску 10. Нижній решітний стан 5 в передній частині спирається на шарнір 11 важеля 8, а в задній частині - на задню підвіску 12, виконану у вигляді складеного колінчастого вала, з'єднаного в нижній частині з решітним станом за допомогою сайлентблоків з пружними еластомірними втулками 13 і 14, а у верхній частині також з сайлентблоками з пружними еластомірними втулками 15 і 16, які закріплені болтами 17 до рами 18 молотарки зернозбирального комбайна. Сайлентблоки з пружними еластомірними втулками встановлені в шарнірах 11, 13, 14, 15, 16, 19, 20, 21, 22, 23. Сайлентблок 23 (фіг. 3, 4) складається з роз'ємних корпусів 24 і 25, які за допомогою болтів 26 і гайок 27 щільно притискає пружну втулку 13 сайлентблока, щільно вдягнену на вісь 27, наприклад задньої підвіски 12. Пружні еластомірні втулки 13 містять наскрізні отвори 28, які розташовані паралельно подовжній осі, що сприяє тепловідведенню. Така конструкція сайлентблоків виключає утворення проміжків в шарнірних з'єднаннях. Коливальні рухи решітних станів здійснюються за допомогою важелів 8, що приводяться в дію кривошипно-шатуновим механізмом 29, який складається з кривошипа - колінчастого вала 30 і шатуна 31. Решітний стан сепаратора зернового вороху зернозбирального комбайна працює наступним чином. Кривошипно-шатуновий механізм 29 приводить у коливальний рух транспортну дошку 4 та решітні стани 1 і 5. Від молотильного апарату зернозбирального комбайна на транспортну дошку 4 надходить зерновий ворох, який рухається по стрілці Б і попадає на верхнє решето 2. Частково очищене зерно з верхнього решета 2 просипається на нижнє решето 6. Під дією повітряного потоку вентилятора (не показаний на кресленні) зерно остаточно очищується від сторонніх домішок і попадає в бункер комбайна. У процесі роботи решітних станів пружні еластомірні втулки сайлентблоків, які встановлені в шарнірах 11, 13, 14, 15, 16, 19, 20, 21, 22, 23, під дією коливальних знакозмінних навантажень стискання, розтягання і кручення, нагріваються. Завдяки наявності в пружних втулках 13 подовжніх отворів 28 тепло відводиться від пружних втулок, температура нагріву їх знижується, тим самим виключається перегрів втулок, поява щілин і забезпечується потрібна їх працездатність і надійність. 1 UA 73545 U 5 10 Перевагами решітного стану сепаратора зернового вороху зернозбирального комбайна є: а) підвищується надійність і довговічність сайлентблоків з пружними втулками, які містять подовжні отвори для відводу тепла; б) підвищується продуктивність зернозбирального комбайна за рахунок виключення його простою на заміну сайлентблоків, що вийшли з ладу; в) на відміну від прототипу знижуються витрати на ремонт решітного стану при виході з ладу сайлентблока з пружними еластомірними втулками. Джерело інформації: 1. Х.І. Ізаксон. Зернозбиральні комбайни "Нива" і "Колос". (2-е видання). - М.: Колос, 1980. С. 143-164. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Решітний стан сепаратора зернового вороху зернозбирального комбайна, що містить верхній решітний стан, верхнє решето, раму молотарки комбайна, нижній решітний стан, нижнє решето, сайлентблоки з пружними втулками і важелями підвіски верхнього і нижнього решіт, який відрізняється тим, що пружні еластомірні втулки сайлентблоків забезпечені наскрізними отворами, розташованими паралельно подовжній осі втулок. 2 UA 73545 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
