Решітний стан

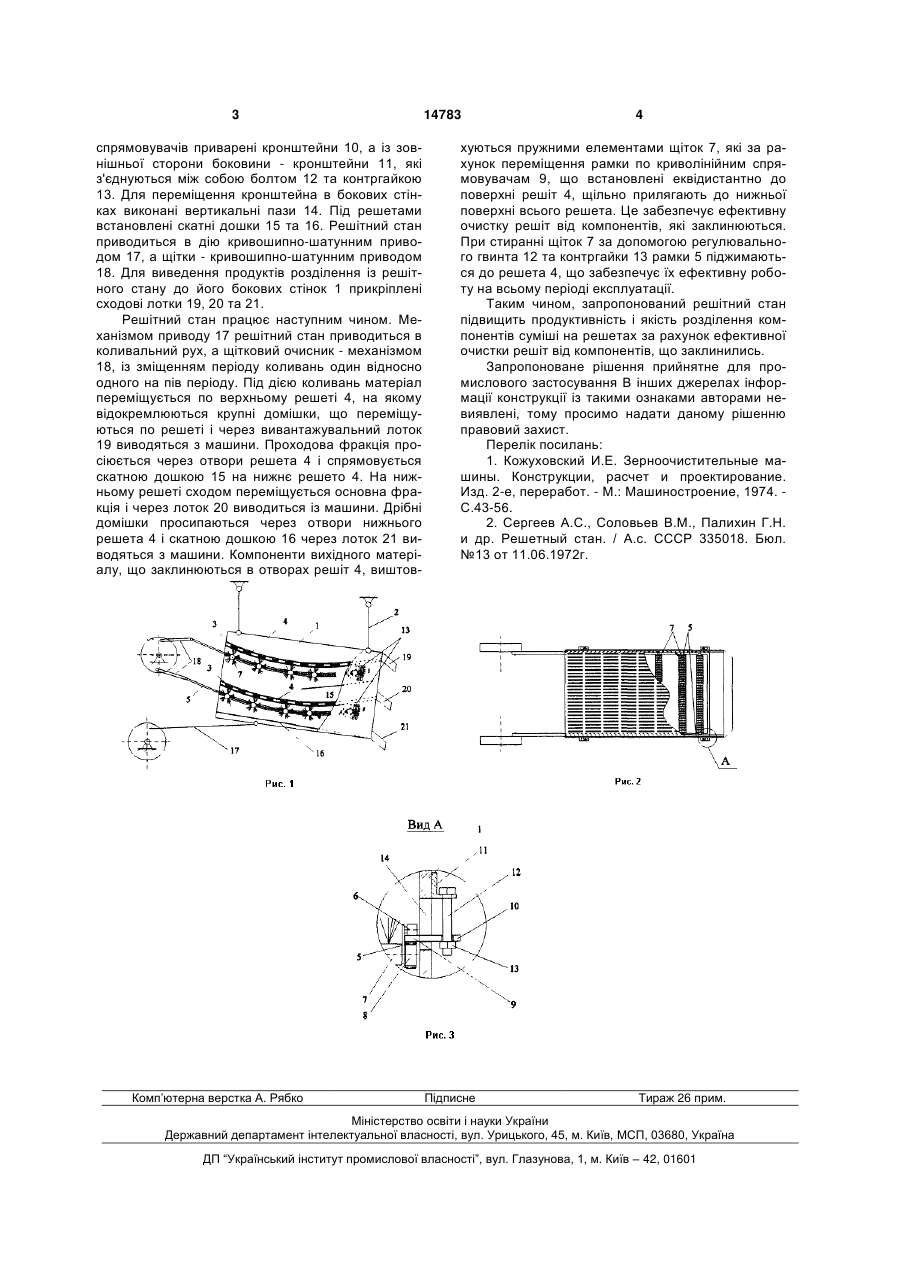

Решітний стан, що містить станину, криволінійне решето, щітковий очисник решета з цилінд 3 спрямовувачів приварені кронштейни 10, а із зовнішньої сторони боковини - кронштейни 11, які з'єднуються між собою болтом 12 та контргайкою 13. Для переміщення кронштейна в бокових стінках виконані вертикальні пази 14. Під решетами встановлені скатні дошки 15 та 16. Решітний стан приводиться в дію кривошипно-шатунним приводом 17, а щітки - кривошипно-шатунним приводом 18. Для виведення продуктів розділення із решітного стану до його бокових стінок 1 прикріплені сходові лотки 19, 20 та 21. Решітний стан працює наступним чином. Механізмом приводу 17 решітний стан приводиться в коливальний рух, а щітковий очисник - механізмом 18, із зміщенням періоду коливань один відносно одного на пів періоду. Під дією коливань матеріал переміщується по верхньому решеті 4, на якому відокремлюються крупні домішки, що переміщуються по решеті і через вивантажувальний лоток 19 виводяться з машини. Проходова фракція просіюється через отвори решета 4 і спрямовується скатною дошкою 15 на нижнє решето 4. На нижньому решеті сходом переміщується основна фракція і через лоток 20 виводиться із машини. Дрібні домішки просипаються через отвори нижнього решета 4 і скатною дошкою 16 через лоток 21 виводяться з машини. Компоненти вихідного матеріалу, що заклинюються в отворах решіт 4, виштов Комп’ютерна верстка А. Рябко 14783 4 хуються пружними елементами щіток 7, які за рахунок переміщення рамки по криволінійним спрямовувачам 9, що встановлені еквідистантно до поверхні решіт 4, щільно прилягають до нижньої поверхні всього решета. Це забезпечує ефективну очистку решіт від компонентів, які заклинюються. При стиранні щіток 7 за допомогою регулювального гвинта 12 та контргайки 13 рамки 5 піджимаються до решета 4, що забезпечує їх ефективну роботу на всьому періоді експлуатації. Таким чином, запропонований решітний стан підвищить продуктивність і якість розділення компонентів суміші на решетах за рахунок ефективної очистки решіт від компонентів, що заклинились. Запропоноване рішення прийнятне для промислового застосування В інших джерелах інформації конструкції із такими ознаками авторами невиявлені, тому просимо надати даному рішенню правовий захист. Перелік посилань: 1. Кожуховский И.Е. Зерноочистительные машины. Конструкции, расчет и проектирование. Изд. 2-е, переработ. - М.: Машиностроение, 1974. С.43-56. 2. Сергеев А.С., Соловьев В.М., Палихин Г.Н. и др. Решетный стан. / А.с. СССР 335018. Бюл. №13 от 11.06.1972г. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
