Холодильна вітрина

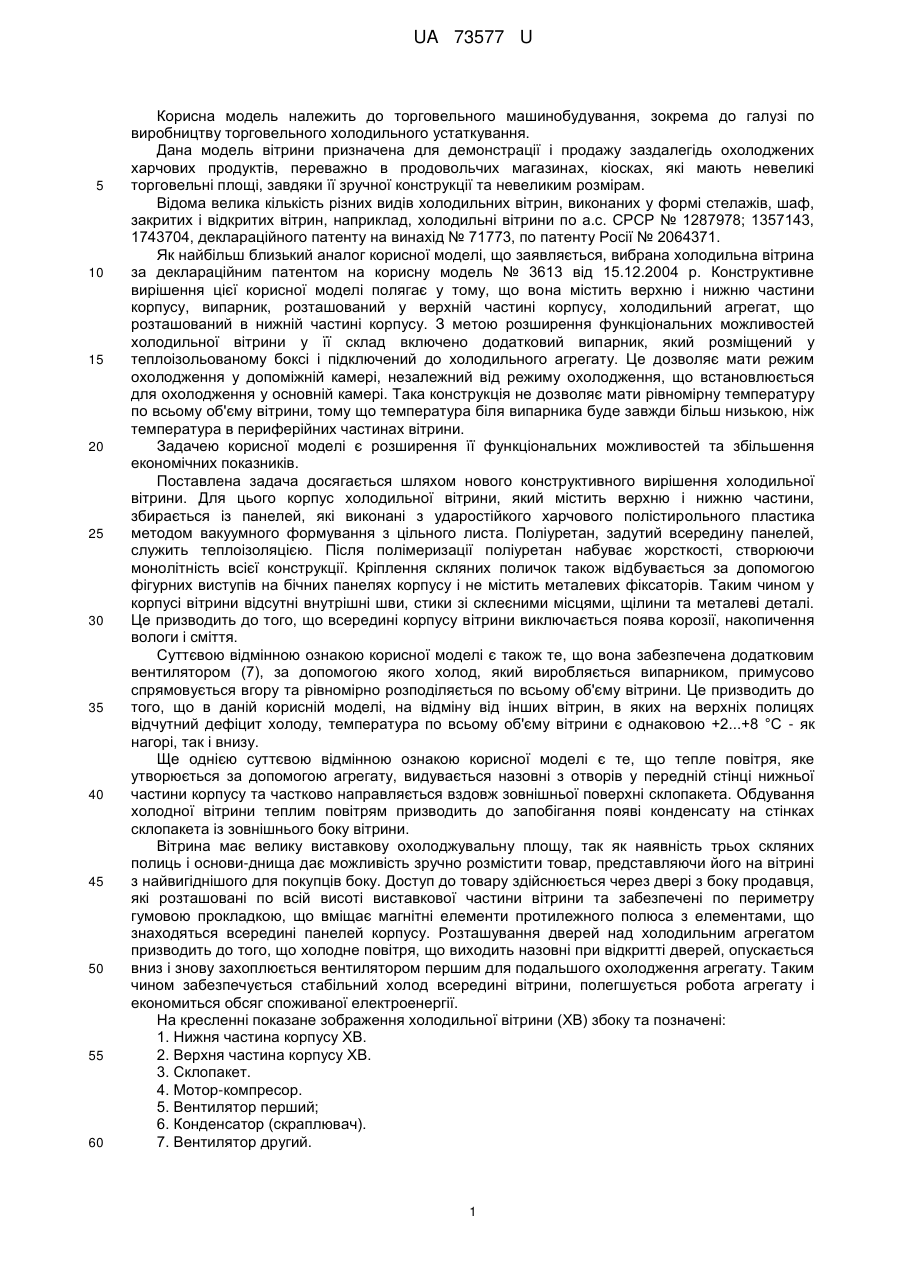

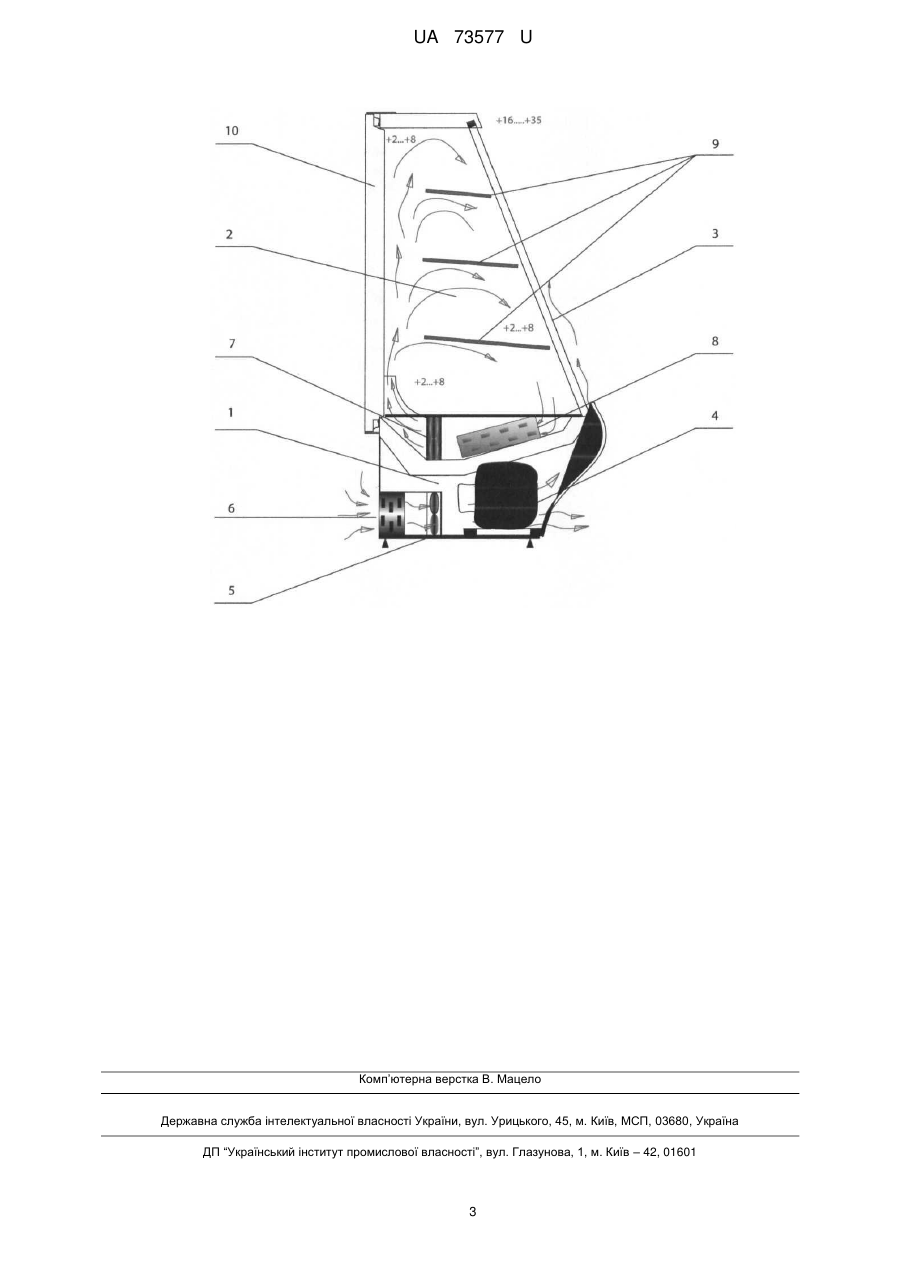

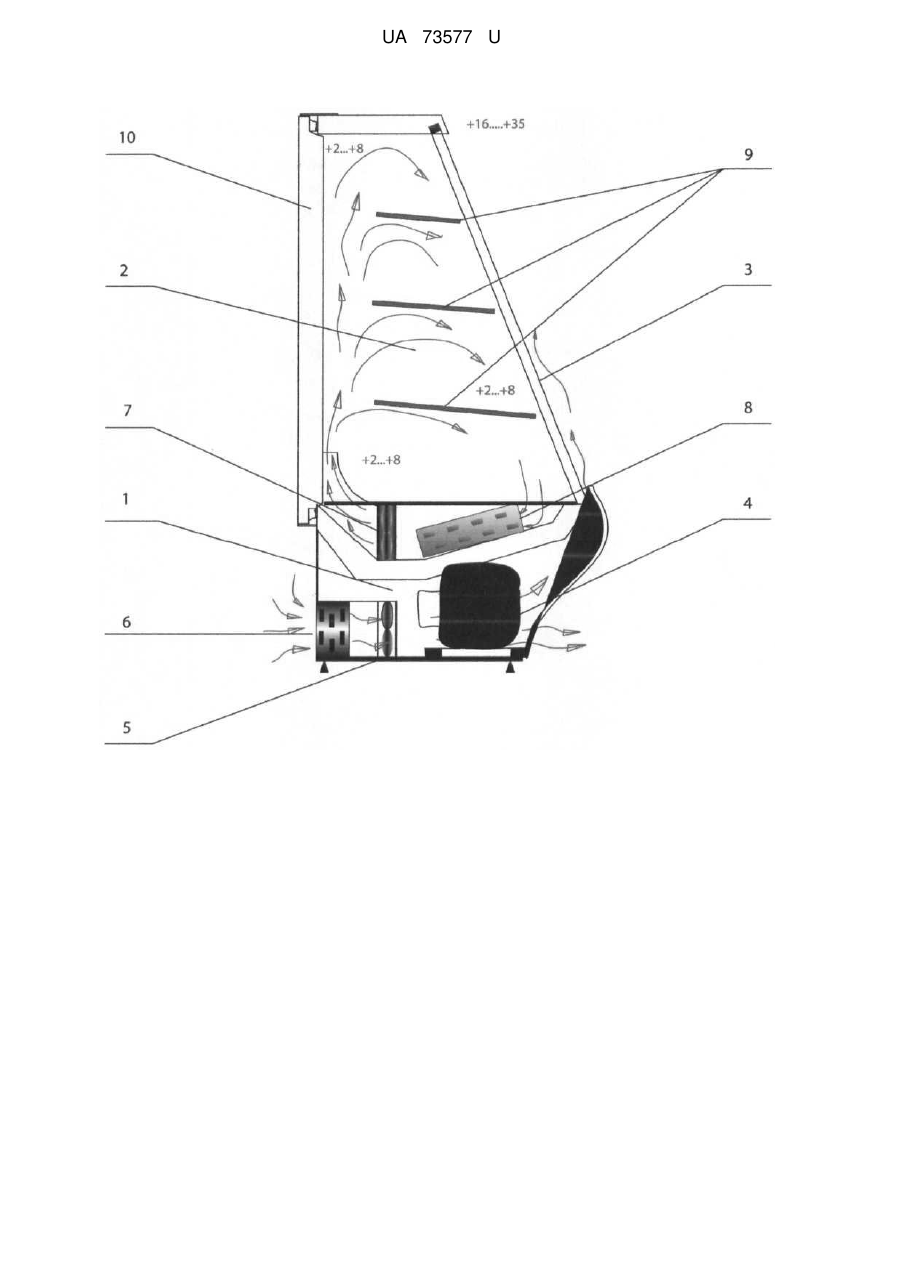

Реферат: UA 73577 U UA 73577 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до торговельного машинобудування, зокрема до галузі по виробництву торговельного холодильного устаткування. Дана модель вітрини призначена для демонстрації і продажу заздалегідь охолоджених харчових продуктів, переважно в продовольчих магазинах, кіосках, які мають невеликі торговельні площі, завдяки її зручної конструкції та невеликим розмірам. Відома велика кількість різних видів холодильних вітрин, виконаних у формі стелажів, шаф, закритих і відкритих вітрин, наприклад, холодильні вітрини по а.с. СРСР № 1287978; 1357143, 1743704, деклараційного патенту на винахід № 71773, по патенту Росії № 2064371. Як найбільш близький аналог корисної моделі, що заявляється, вибрана холодильна вітрина за деклараційним патентом на корисну модель № 3613 від 15.12.2004 р. Конструктивне вирішення цієї корисної моделі полягає у тому, що вона містить верхню і нижню частини корпусу, випарник, розташований у верхній частині корпусу, холодильний агрегат, що розташований в нижній частині корпусу. З метою розширення функціональних можливостей холодильної вітрини у її склад включено додатковий випарник, який розміщений у теплоізольованому боксі і підключений до холодильного агрегату. Це дозволяє мати режим охолодження у допоміжній камері, незалежний від режиму охолодження, що встановлюється для охолодження у основній камері. Така конструкція не дозволяє мати рівномірну температуру по всьому об'єму вітрини, тому що температура біля випарника буде завжди більш низькою, ніж температура в периферійних частинах вітрини. Задачею корисної моделі є розширення її функціональних можливостей та збільшення економічних показників. Поставлена задача досягається шляхом нового конструктивного вирішення холодильної вітрини. Для цього корпус холодильної вітрини, який містить верхню і нижню частини, збирається із панелей, які виконані з ударостійкого харчового полістирольного пластика методом вакуумного формування з цільного листа. Поліуретан, задутий всередину панелей, служить теплоізоляцією. Після полімеризації поліуретан набуває жорсткості, створюючи монолітність всієї конструкції. Кріплення скляних поличок також відбувається за допомогою фігурних виступів на бічних панелях корпусу і не містить металевих фіксаторів. Таким чином у корпусі вітрини відсутні внутрішні шви, стики зі склеєними місцями, щілини та металеві деталі. Це призводить до того, що всередині корпусу вітрини виключається поява корозії, накопичення вологи і сміття. Суттєвою відмінною ознакою корисної моделі є також те, що вона забезпечена додатковим вентилятором (7), за допомогою якого холод, який виробляється випарником, примусово спрямовується вгору та рівномірно розподіляється по всьому об'єму вітрини. Це призводить до того, що в даній корисній моделі, на відміну від інших вітрин, в яких на верхніх полицях відчутний дефіцит холоду, температура по всьому об'єму вітрини є однаковою +2...+8 °С - як нагорі, так і внизу. Ще однією суттєвою відмінною ознакою корисної моделі є те, що тепле повітря, яке утворюється за допомогою агрегату, видувається назовні з отворів у передній стінці нижньої частини корпусу та частково направляється вздовж зовнішньої поверхні склопакета. Обдування холодної вітрини теплим повітрям призводить до запобігання появі конденсату на стінках склопакета із зовнішнього боку вітрини. Вітрина має велику виставкову охолоджувальну площу, так як наявність трьох скляних полиць і основи-днища дає можливість зручно розмістити товар, представляючи його на вітрині з найвигіднішого для покупців боку. Доступ до товару здійснюється через двері з боку продавця, які розташовані по всій висоті виставкової частини вітрини та забезпечені по периметру гумовою прокладкою, що вміщає магнітні елементи протилежного полюса з елементами, що знаходяться всередині панелей корпусу. Розташування дверей над холодильним агрегатом призводить до того, що холодне повітря, що виходить назовні при відкритті дверей, опускається вниз і знову захоплюється вентилятором першим для подальшого охолодження агрегату. Таким чином забезпечується стабільний холод всередині вітрини, полегшується робота агрегату і економиться обсяг споживаної електроенергії. На кресленні показане зображення холодильної вітрини (ХВ) збоку та позначені: 1. Нижня частина корпусу ХВ. 2. Верхня частина корпусу ХВ. 3. Склопакет. 4. Мотор-компресор. 5. Вентилятор перший; 6. Конденсатор (скраплювач). 7. Вентилятор другий. 1 UA 73577 U 5 10 15 20 25 30 35 40 45 50 8. Випарник. 9. Полички. 10. Двері. У пропонованому технічному рішенні холодильної вітрини її елементи розташовані в такий спосіб (див. креслення): нижня частина корпусу 1 є моноблочною конструкцією, що складається із металевого підрамника та містить в собі мотор-компресор 4, вентилятор перший 5, конденсатор (скраплювач) 6, випарник 8 та вентилятор другий 7. При цьому вентилятор перший 5 захоплює свіже повітря, яким охолоджується мотор, через отвори в задній стінці нижньої частини корпусу, а відпрацьоване тепле повітря видуває назовні з отворів у передній стінці нижньої частини корпусу, частину якого направляє вздовж зовнішньої поверхні склопакета 3. А вентилятор другий 7 втягує охолоджене випарником 8 повітря, нагнітає його та розподіляє по всьому об'єму виставкової частини вітрини. Над нижньою частиною 1 розміщено верхню частину корпусу 2, яка є виставковою, та складається із панелей, виконаних з ударостійкого харчового полістирольного пластика методом вакуумного формування з цільного листа, склопакета 3, встановленого під кутом, скляних поличок 9 і дверей 10, які у відкритому положенні забезпечують доступ до внутрішньої частини виставкової площі. На високі економічні показники вітрини впливають: теплоізоляція (поліуретан), склопакет (а не скло) та розташування дверей над холодильним агрегатом, що дозволяє частково повертати втрачений холод при відкриванні дверей. Аналіз вітчизняної та зарубіжної науково-технічної та патентної літератури не виявив технічних рішень, які мають сукупністю подібних ознак та результатом, що досягається. Це дозволяє вважати, що корисна модель, яка заявляється, відповідає критеріям "новизна" та "промислова придатність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Холодильна вітрина, що містить верхню і нижню частини корпусу, яка відрізняється тим, що нижня частина корпусу є моноблочною конструкцією, що складається із металевого підрамника та містить в собі холодильну, електричну та автоматичну системи, а верхня частина корпусу є виставковою, та складається із панелей, склопакета, встановленого під кутом, скляних поличок і дверей, які у відкритому положенні забезпечують доступ до внутрішньої частини виставкової площі. 2. Холодильна вітрина за п. 1, яка відрізняється тим, що панелі верхньої частини корпусу виконані з ударостійкого харчового полістирольного пластика методом вакуумного формування з цільного листа, а порожнини всередині панелей повністю заповнені спіненим полімеризованим поліуретаном. 3. Холодильна вітрина за п. 1, яка відрізняється тим, що холодильна система розташована в нижній частині корпусу та містить у собі агрегат, який складається із мотор-компресора, конденсатора (скраплювача) і вентилятора першого та випарника з вентилятором другим, причому вентилятор перший через отвори в задній стінці нижньої частини корпусу захоплює свіже повітря, яким охолоджується мотор, відпрацьоване тепле повітря видуває назовні з отворів у передній стінці нижньої частини корпусу, частина якого спрямовується вздовж зовнішньої поверхні склопакета, а вентилятор другий втягує охолоджене випарником повітря та нагнітає його в верхню частину вітрини, розподіляючи по всьому об'єму виставкової частини. 4. Холодильна вітрина за п. 1, яка відрізняється тим, що скляні полички фіксуються всередині виставкової частини корпусу за допомогою фігурних виступів на бічних панелях корпусу. 5. Холодильна вітрина за п. 1, яка відрізняється тим, що двері виставкової частини вітрини розташовані по всій висоті цієї виставкової частини та забезпечені по периметру гумовою прокладкою, що вміщає магнітні елементи протилежного полюса з елементами, що знаходяться всередині панелей корпусу. 2 UA 73577 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
