Розсувні двері

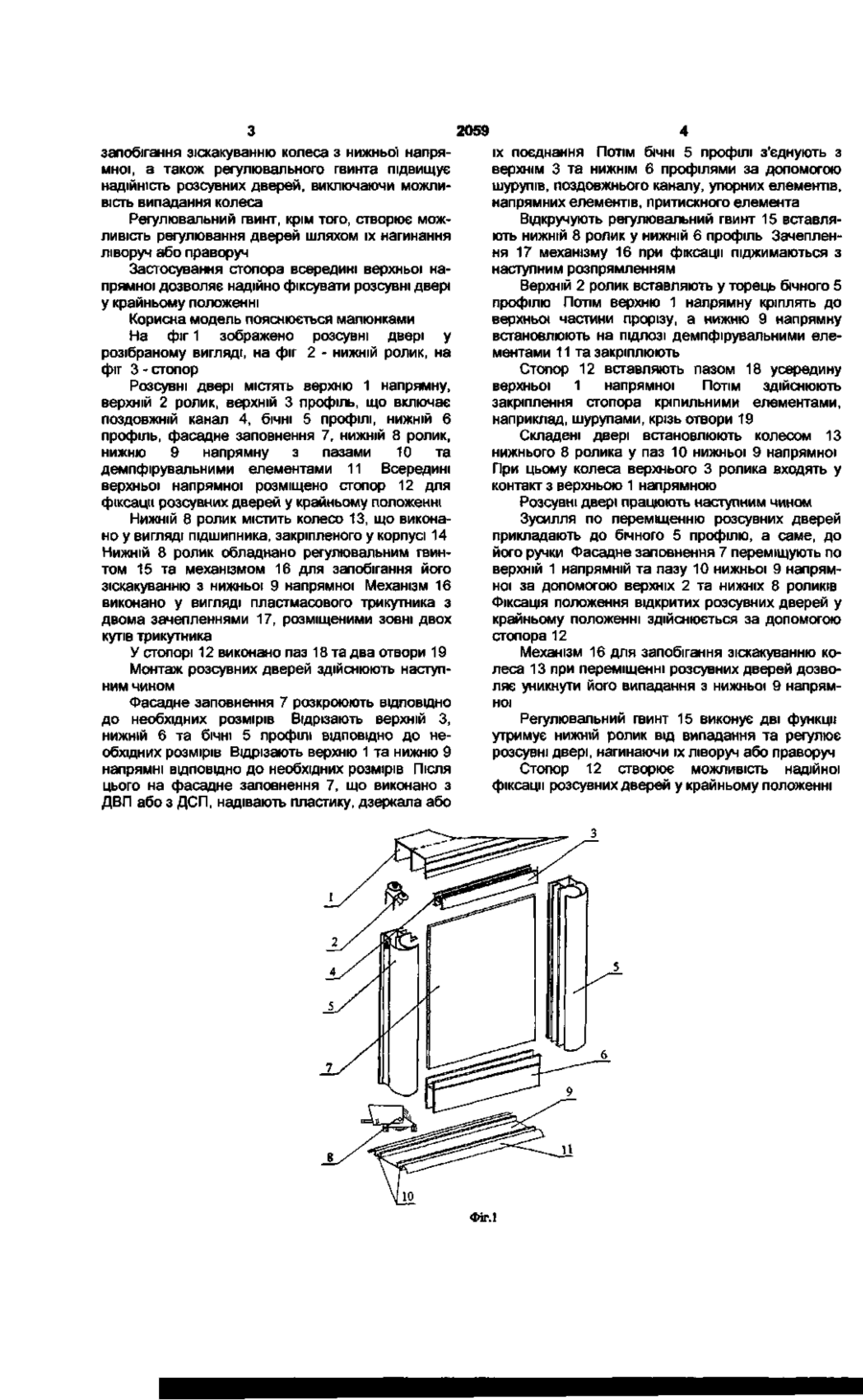

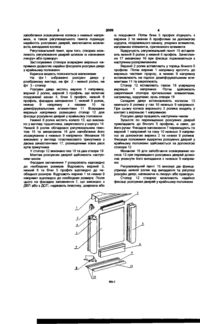

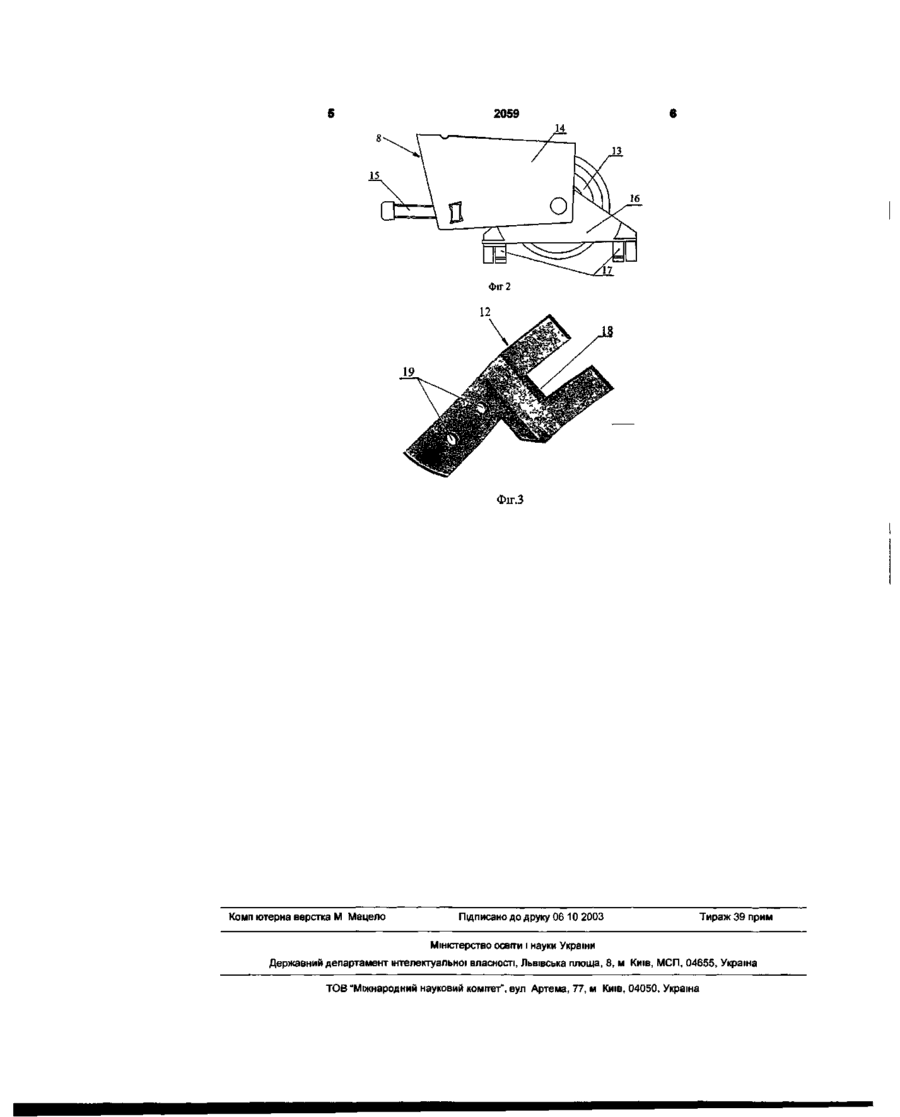

Розсувні двері, що містять верхню напрямну, нижню напрямну з пазами та демпфірувальними елементами, фасадне заповнення, верхній профіль, виконаний щонайменше з одним поздовжнім каналом, нижній профіль, бічні профілі, верхній та нижній ролики, причому колесо нижнього ролика виконано у вигляді підшипника, закріпленого у корпусі, які відрізняються тим, що нижній ролик обладнано регулювальним гвинтом та механізмом для запобігання зіскакуванню колеса з нижньої напрямної, виконаним у вигляді пластмасового трикутника з двома зачепленнями, а всередині верхньої напрямної розміщено стопор для фіксації розсувних дверей, в якому виконано паз та отвори Корисна модель належить до галузі будівництва, зокрема до дверних конструкцій, і може бути використана у меблевому виробництві Відомо систему розсувних дверей "Браун", яка містить одну дверну стулку, верхні та нижні ролики, що закріплено з кожного боку відповідної частини стулки, напрямні, з якими кінематично пов'язані ролики, стопор Кожний ролик виконано у вигляді двох коліс, які встановлено на вертикально розташованих осях, закріплених на СПІЛЬНІЙ рамі Своїми робочими поверхнями колеса верхнього ролика встановлено в розпір між двома внутрішніми вертикальними поверхнями верхньої напрямної з можливістю кочення, а його раму жорстко поєднано зі ступкою Нижній ролик виконано у вигляді підшипника, який закріплено в корпусі, а корпус нижнього ролика жорстко поєднано з ВІДПОВІДНОЮ частиною стулки [патент України на корисну модель №482, Е06ВЗ/00, 1999] Відомо також систему розсувних дверей, яка містить одну стулку, верхні напрямні елементи, що виконано у вигляді рейок та роликів, нижні напрямні елементи, причому кожну верхню напрямну рейку виконано так, щоб м було пристосовано для підвішування або спирання на неї стулки за допомогою роликів, що опираються на ВІДПОВІДНІ поверхні для кочення ролика, які утворюють елементи, що відводять вниз від базової кріпильної поверхні рейки (деклараційний патент України на винахід №39628, Е06ВЗ/00, 2000] Обидві зазначені конструкції не мають достатньої надійності при роботі Найближчими до винаходу за технічною суттю є розсувні двері, що містять верхню напрямну, нижню напрямну з пазами, фасадне заповнення, верхній профіль, виконаний щонайменше з одним поздовжнім каналом, нижній профіль, бічний профіль з упорами і ребром жорсткості, верхній та нижній ролики [деклараційний патент №975, А47В96/20, 2000] Зазначені розсувні двері надійніші в роботі, ніж попередні, проте, надійність їх недостатня через можливість випадання колеса нижнього ролика з нижньої напрямної Крім того, вони не мають надійної фіксації у крайньому положенню В основу корисної моделі поставлено завдання підвищення надійності розсувних дверей шляхом створення механізму, який би запобігав зіскакуванню колеса нижнього ролика з нижньої напрямної, а також підвищення надійності фіксації дверей Поставлене завдання вирішується тим, що ВІДОМІ розсувні двері, які містять верхню напрямну, нижню напрямну з пазами та демпфірувальними елементами, фасадне заповнення, верхній профіль, виконаний щонайменше з одним поздовжнім каналом, нижній профіль, бічні профілі, верхній та нижній ролики, причому колесо нижнього ролика виконано у вигляді підшипника, закріпленого у корпусі, згідно з винаходом, що нижній ролик обладнано регулювальним гвинтом та механізмом для запобігання зіскакуванню колеса з нижньої напрямної, виконаним у вигляді пластмасового трикутника з двома зачепленнями, а всередині верхньої, а всередині верхньої напрямної розміщено стопор для фіксації розсувних дверей, в якому виконано паз та отвори Створення в нижньому ролику механізму для ю о CM 2059 запобігання зіскакуванню колеса з нижньої напрямної, а також регулювального гвинта підвищує надійність розсувних дверей, виключаючи можливість випадання колеса Регулювальний гвинт, крім того, створює можливість регулювання дверей шляхом їх нагинання ліворуч або праворуч Застосування стопора всередині верхньої напрямної дозволяє надійно фіксувати розсувні двері у крайньому положенні Корисна модель пояснюється малюнками На фіг 1 зображено розсувні двері у розібраному вигляді, на фіг 2 - нижній ролик, на фіг 3 - стопор Розсувні двері містять верхню 1 напрямну, верхній 2 ролик, верхній 3 профіль, що включає поздовжній канал 4, бічні 5 профілі, нижній 6 профіль, фасадне заповнення 7, нижній 8 ролик, нижню 9 напрямну з пазами 10 та демпфірувальними елементами 11 Всередині верхньої напрямної розміщено стопор 12 для фіксації розсувних дверей у крайньому положенні Нижній 8 ролик містить колесо 13, що виконано у вигляді підшипника, закріпленого у корпусі 14 Нижній 8 ролик обладнано регулювальним гвинтом 15 та механізмом 16 для запобігання його зіскакуванню з нижньої 9 напрямної Механізм 16 виконано у вигляді пластмасового трикутника з двома зачепленнями 17, розміщеними зовні двох кутів трикутника У стопорі 12 виконано паз 18 та два отвори 19 Монтаж розсувних дверей здійснюють наступним чином Фасадне заповнення 7 розкроюють ВІДПОВІДНО до необхідних розмірів Відрізають верхній З, нижній 6 та бічні 5 профілі ВІДПОВІДНО ДО необхідних розмірів Відрізають верхню 1 та нижню 9 напрямні ВІДПОВІДНО до необхідних розмірів Після цього на фасадне заповнення 7, що виконано з ДВП або з ДСП, надівають пластику, дзеркала або їх поєднання Потім бічні 5 профілі з'єднують з верхнім 3 та нижнім 6 профілями за допомогою шурупів, поздовжнього каналу, упорних елементів, напрямних елементів, притискного елемента Відкручують регулювальний гвинт 15 вставляють нижній 8 ролик у нижній 6 профіль Зачеплення 17 механізму 16 при фіксації піджимаються з наступним розпрямленням Верхній 2 ролик вставляють у торець бічного 5 профілю Потім верхню 1 напрямну кріплять до верхньої частини прорізу, а нижню 9 напрямну встановлюють на ПІДЛОЗІ демпфірувальними елементами 11 та закріплюють Стопор 12 вставляють пазом 18 усередину верхньої 1 напрямної Потім здійснюють закріплення стопора кріпильними елементами, наприклад, шурупами, крізь отвори 19 Складені двері встановлюють колесом 13 нижнього 8 ролика у паз 10 нижньої 9 напрямної При цьому колеса верхнього 3 ролика входять у контакт з верхньою 1 напрямною Розсувні двері працюють наступним чином Зусилля по переміщенню розсувних дверей прикладають до бічного 5 профілю, а саме, до його ручки Фасадне заповнення 7 переміщують по верхній 1 напрямній та пазу 10 нижньої 9 напрямної за допомогою верхніх 2 та нижніх 8 роликів Фіксація положення відкритих розсувних дверей у крайньому положенні здійснюється за допомогою стопора 12 Механізм 16 для запобігання зіскакуванню колеса 13 при переміщенні розсувних дверей дозволяє уникнути його випадання з нижньої 9 напрямної Регулювальний гвинт 15 виконує дві функції утримує нижній ролик від випадання та регулює розсувні двері, нагинаючи їх ліворуч або праворуч Стопор 12 створює можливість надійної фіксації розсувних дверей у крайньому положенні ФІГ.1 2059 13 Фіг 2 Фіг.З Комп ютерна верстка М Мацело Підписано до друку 06 10 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
