Розсувні двері

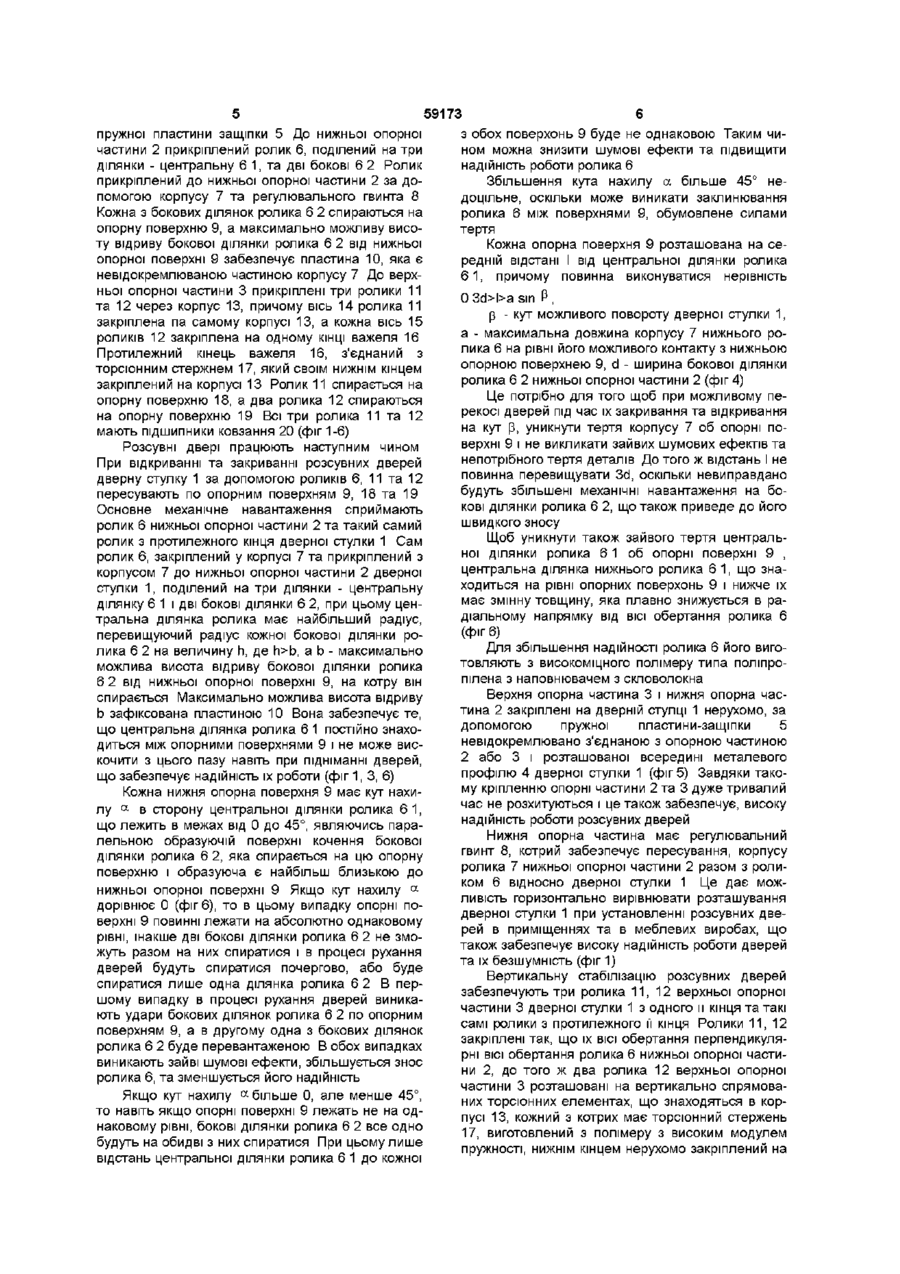

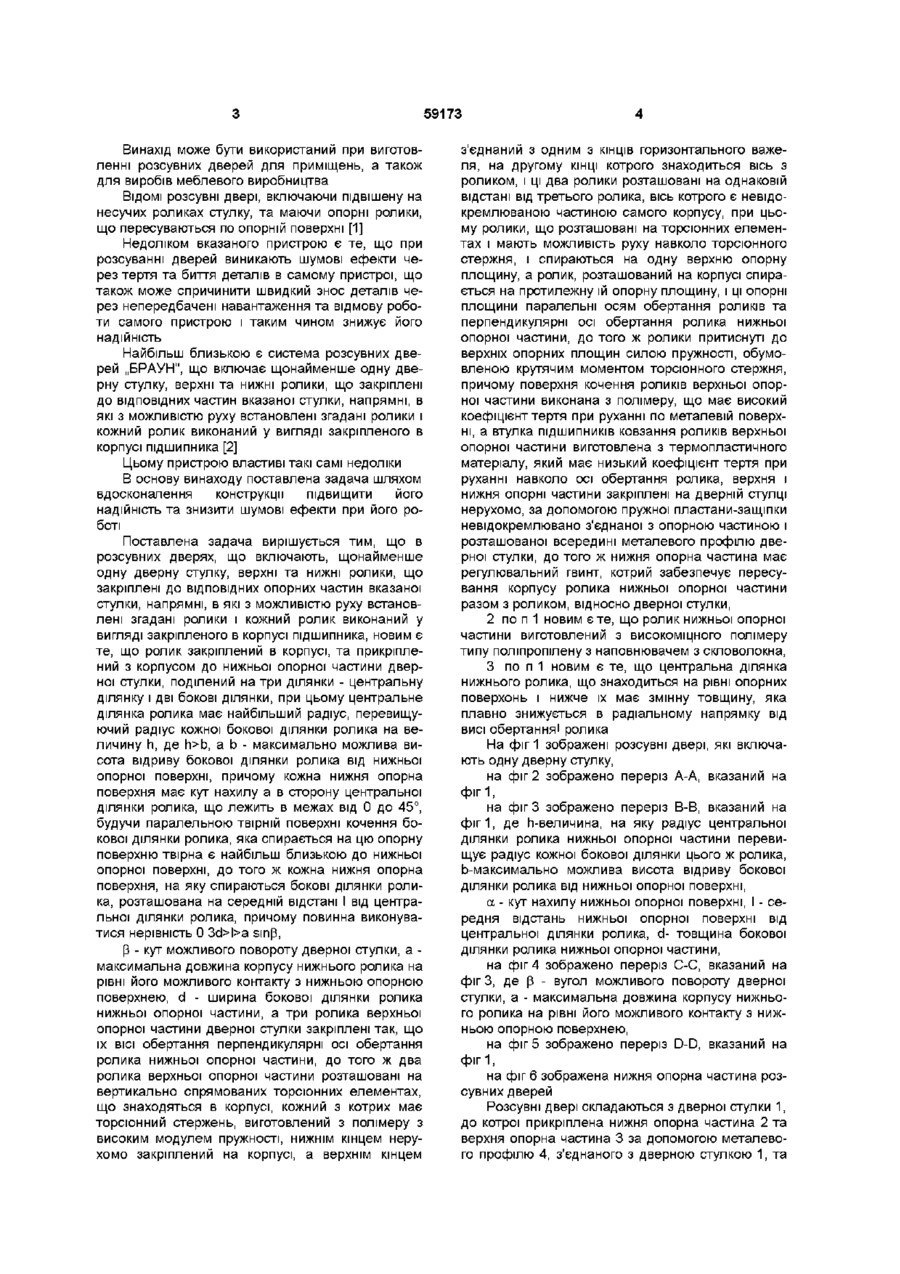

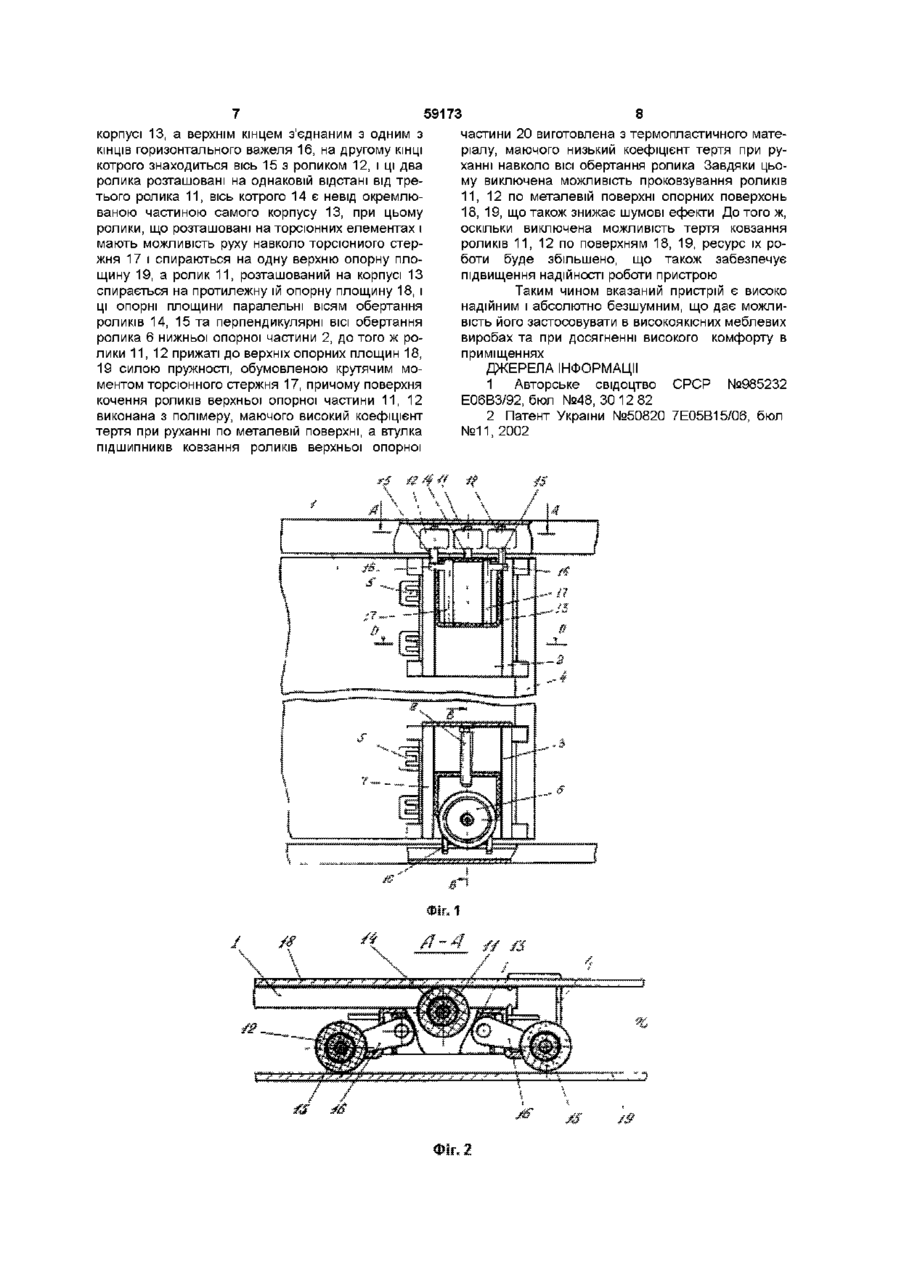

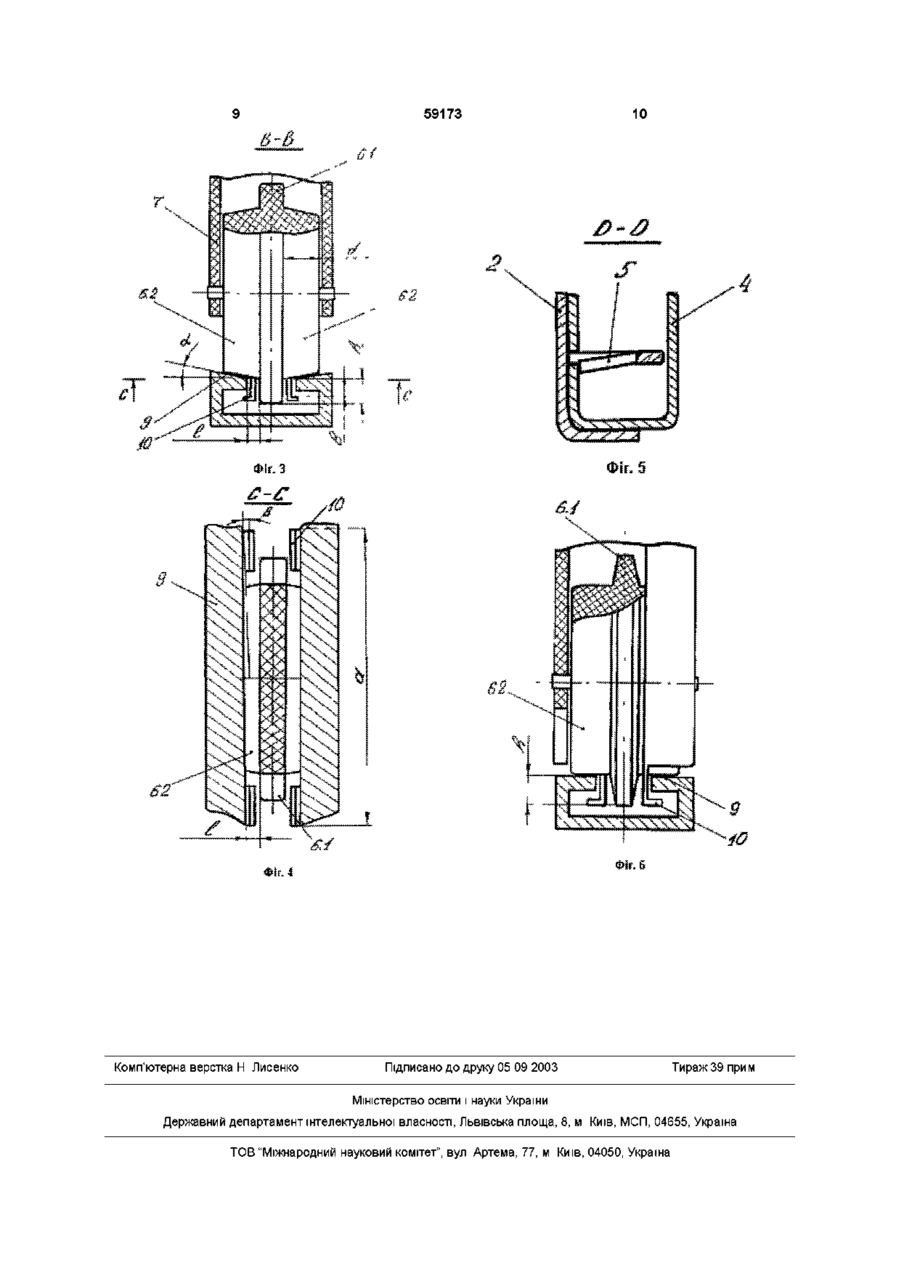

1 Розсувні двері, що включають, щонайменше одну дверну стулку, верхні та нижні ролики, що закріплені до ВІДПОВІДНИХ опорних частин вказаної стулки, напрямні, в які з можливістю руху встановлені згадані ролики і кожний ролик виконаний у вигляді закріпленого в корпусі підшипника, які відрізняються тим, що ролик закріплений в корпусі та прикріплений з корпусом до нижньої опорної частини дверної стулки, поділений на три ділянки - центральну ділянку і дві бокові ділянки, при цьому центральна ділянка ролика має найбільший радіус, перевищуючий радіус кожної бокової ділянки ролика на величину h, де h>b, a b максимально можлива висота відриву бокової ділянки ролика від нижньої опорної поверхні, причому кожна нижня опорна поверхня має кут нахилу а в сторону центральної ділянки ролика, що лежить в межах від 0 до 45°, будучи паралельною твірній поверхні кочення бокової ділянки ролика, яка спирається на цю опорну поверхню, і твірна є найбільш близькою до нижньої опорної поверхні, до того ж кожна нижня опорна поверхня, на яку спираються бокові ділянки ролика, розташована на середній відстані І від центральної ділянки ролика, причому повинна виконуватися нерівність 0,3d>l>asm р, Де Р- кут можливого повороту дверної стулки, а - максимальна довжина корпусу нижнього ролика на рівні його можливого контакту з нижньою опорною поверхнею, d - ширина бокової ділянки ролика нижньої опорної частини, а три ролики верхньої опорної частини дверної стулки закріплені так, що їх осі обертання перпендикулярні осі обертання ролика нижньої опорної частини, до того ж два ролики верхньої опорної частини розташовані на вертикально спрямованих торсюнних елементах, що знаходяться в корпусі, кожний з котрих має торсюнний стержень, виготовлений з полімеру з високим модулем пружності, нижнім кінцем нерухомо закріплений на корпусі, а верхнім кінцем з'єднаний з одним з КІНЦІВ горизонтального важеля, на другому КІНЦІ котрого знаходиться вісь з роликом, і ці два ролики розташовані на однаковій відстані від третього ролика, вісь котрого є невідокремлюваною частиною самого корпусу, при цьому ролики, що розташовані на торсіонних елементах і мають можливість руху навколо торсюнного стержня, і спираються на одну верхню опорну площину, а ролик, розташований на корпусі, спирається на протилежну їй опорну площину, і ці опорні площини паралельні осям обертання роликів та перпендикулярні осі обертання ролика нижньої опорної частини, до того ж ролики притиснуті до верхніх опорних площин силою пружності, обумовленою крутним моментом торсюнного стержня, причому поверхня кочення роликів верхньої опорної частини виконана з полімеру, що має високий коефіцієнт тертя при русі по металевій поверхні, а втулка ПІДШИПНИКІВ ковзання роликів верхньої опорної частини виготовлена з термопластичного матеріалу, який має низький коефіцієнт тертя при русі навколо осі обертання ролика, верхня і нижня опорні частини закріплені на дверній стулці нерухомо, за допомогою пружної пластини-защіпки, невідокремлювано з'єднаної з опорною частиною і розташованої всередині металевого профілю дверної стулки, до того ж нижня опорна частина має регулювальний гвинт, котрий забезпечує пересування корпусу ролика нижньої опорної частини разом з роликом, відносно дверної стулки 2 Розсувні двері за п 1, які відрізняються тим, що ролик нижньої опорної частини виготовлений з високоміцного полімеру типу поліпропілену, з наповнювачем з скловолокна 3 Розсувні двері за п 1, які відрізняються тим, що центральна ділянка нижнього ролика, що знаходиться на рівні опорних поверхонь і нижче їх, має змінну товщину, яка плавно знижується в радіальному напрямку від осі обертання ролика CO Ю 59173 Винахід може бути використаний при виготовленні розсувних дверей для приміщень, а також для виробів меблевого виробництва ВІДОМІ розсувні двері, включаючи підвішену на несучих роликах стулку, та маючи опорні ролики, що пересуваються по опорній поверхні [1] Недоліком вказаного пристрою є те, що при розсуванні дверей виникають шумові ефекти через тертя та биття деталів в самому пристрої, що також може спричинити швидкий знос деталів через непередбачені навантаження та відмову роботи самого пристрою і таким чином знижує його надійність Найбільш близькою є система розсувних дверей „БРАУН", що включає щонайменше одну дверну стулку, верхні та нижні ролики, що закріплені до ВІДПОВІДНИХ частин вказаної стулки, напрямні, в які з можливістю руху встановлені згадані ролики і кожний ролик виконаний у вигляді закріпленого в корпусі підшипника [2] Цьому пристрою властиві такі самі недоліки В основу винаходу поставлена задача шляхом вдосконалення конструкції підвищити його надійність та знизити шумові ефекти при його роботі Поставлена задача вирішується тим, що в розсувних дверях, що включають, щонайменше одну дверну стулку, верхні та нижні ролики, що закріплені до ВІДПОВІДНИХ опорних частин вказаної стулки, напрямні, в які з можливістю руху встановлені згадані ролики і кожний ролик виконаний у вигляді закріпленого в корпусі підшипника, новим є те, що ролик закріплений в корпусі, та прикріплений з корпусом до нижньої опорної частини дверної стулки, поділений на три ділянки - центральну ділянку і дві бокові ділянки, при цьому центральне ділянка ролика має найбільший радіус, перевищуючий радіус кожної бокової ділянки ролика на величину п, де h>b, a b - максимально можлива висота відриву бокової ділянки ролика від нижньої опорної поверхні, причому кожна нижня опорна поверхня має кут нахилу а в сторону центральної ділянки ролика, що лежить в межах від 0 до 45°, будучи паралельною твірній поверхні кочення бокової ділянки ролика, яка спирається на цю опорну поверхню твірна є найбільш близькою до нижньої опорної поверхні, до того ж кожна нижня опорна поверхня, на яку спираються бокові ділянки ролика, розташована на середній відстані І від центральної ділянки ролика, причому повинна виконуватися нерівність 0 3d>l>a smp, Р - кут можливого повороту дверної стулки, а максимальна довжина корпусу нижнього ролика на рівні його можливого контакту з нижньою опорною поверхнею, d - ширина бокової ділянки ролика нижньої опорної частини, а три ролика верхньої опорної частини дверної стулки закріплені так, що їх ВІСІ обертання перпендикулярні осі обертання ролика нижньої опорної частини, до того ж два ролика верхньої опорної частини розташовані на вертикально спрямованих торсюнних елементах, що знаходяться в корпусі, кожний з котрих має торсюнний стержень, виготовлений з полімеру з високим модулем пружності, нижнім кінцем нерухомо закріплений на корпусі, а верхнім кінцем з єднаний з одним з КІНЦІВ горизонтального важеля, на другому КІНЦІ котрого знаходиться вісь з роликом, і ці два ролики розташовані на однаковій відстані від третього ролика, вісь котрого є невідокремлюваною частиною самого корпусу, при цьому ролики, що розташовані на торсюнних елементах і мають можливість руху навколо торсюнного стержня, і спираються на одну верхню опорну площину, а ролик, розташований на корпусі спирається на протилежну їй опорну площину, і ці опорні площини паралельні осям обертання роликів та перпендикулярні осі обертання ролика нижньої опорної частини, до того ж ролики притиснуті до верхніх опорних площин силою пружності, обумовленою крутячим моментом торсюнного стержня, причому поверхня кочення роликів верхньої опорної частини виконана з полімеру, що має високий коефіцієнт тертя при руханні по металевій поверхні, а втулка ПІДШИПНИКІВ ковзання роликів верхньої опорної частини виготовлена з термопластичного матеріалу, який має низький коефіцієнт тертя при руханні навколо осі обертання ролика, верхня і нижня опорні частини закріплені на дверній стулці нерухомо, за допомогою пружної пластани-защіпки невідокремлювано з'єднаної з опорною частиною і розташованої всередині металевого профілю дверної стулки, до того ж нижня опорна частина має регулювальний гвинт, котрий забезпечує пересування корпусу ролика нижньої опорної частини разом з роликом, відносно дверної стулки, 2 по п 1 новим є те, що ролик нижньої опорної частини виготовлений з високоміцного полімеру типу поліпропілену з наповнювачем з скловолокна, 3 по п 1 новим є те, що центральна ділянка нижнього ролика, що знаходиться на рівні опорних поверхонь і нижче їх має змінну товщину, яка плавно знижується в радіальному напрямку від висі обертання! ролика На фіг 1 зображені розсувні двері, які включають одну дверну стулку, на фіг 2 зображено переріз А-А, вказаний на фіг 1, на фіг 3 зображено переріз В-В, вказаний на фіг1, де h-величина, на яку радіус центральної ділянки ролика нижньої опорної частини перевищує радіус кожної бокової ділянки цього ж ролика, b-максимально можлива висота відриву бокової ділянки ролика від нижньої опорної поверхні, а - кут нахилу нижньої опорної поверхні, І - середня відстань нижньої опорної поверхні від центральної ділянки ролика, d- товщина бокової ділянки ролика нижньої опорної частини, на фіг 4 зображено переріз С-С, вказаний на фіг 3, де р - вугол можливого повороту дверної стулки, а - максимальна довжина корпусу нижнього ролика на рівні його можливого контакту з нижньою опорною поверхнею, на фіг 5 зображено переріз D-D, вказаний на фіг 1, на фіг 6 зображена нижня опорна частина розсувних дверей Розсувні двері складаються з дверної стулки 1, до котрої прикріплена нижня опорна частина 2 та верхня опорна частина 3 за допомогою металевого профілю 4, з'єднаного з дверною стулкою 1, та 59173 пружної пластини защіпки 5 До нижньої опорної частини 2 прикріплений ролик 6, поділений на три ділянки - центральну 6 1, та дві бокові 6 2 Ролик прикріплений до нижньої опорної частини 2 за допомогою корпусу 7 та регулювального гвинта 8 Кожна з бокових ділянок ролика 6 2 спираються на опорну поверхню 9, а максимально можливу висоту відриву бокової ділянки ролика 6 2 від нижньої опорної поверхні 9 забезпечує пластина 10, яка є невідокремлюваною частиною корпусу 7 До верхньої опорної частини 3 прикріплені три ролики 11 та 12 через корпус 13, причому вісь 14 ролика 11 закріплена па самому корпусі 13, а кожна вісь 15 роликів 12 закріплена на одному КІНЦІ важеля 16 Протилежний кінець важеля 16, з'єднаний з торсюнним стержнем 17, який своїм нижнім кінцем закріплений на корпусі 13 Ролик 11 спирається на опорну поверхню 18, а два ролика 12 спираються на опорну поверхню 19 Всі три ролика 11 та 12 мають підшипники ковзання 20 (фіг 1-6) Розсувні двері працюють наступним чином При відкриванні та закриванні розсувних дверей дверну стулку 1 за допомогою роликів 6, 11 та 12 пересувають по опорним поверхням 9, 18 та 19 Основне механічне навантаження сприймають ролик 6 нижньої опорної частини 2 та такий самий ролик з протилежного кінця дверної стулки 1 Сам ролик 6, закріплений у корпусі 7 та прикріплений з корпусом 7 до нижньої опорної частини 2 дверної стулки 1, поділений на три ділянки - центральну ділянку 6 1 і дві бокові ділянки 6 2, при цьому центральна ділянка ролика має найбільший радіус, перевищуючий радіус кожної бокової ділянки ролика 6 2 на величину п, де h>b, a b - максимально можлива висота відриву бокової ділянки ролика 6 2 від нижньої опорної поверхні 9, на котру він спирається Максимально можлива висота відриву b зафіксована пластиною 10 Вона забезпечує те, що центральна ділянка ролика 6 1 постійно знаходиться між опорними поверхнями 9 і не може вискочити з цього пазу навіть при підніманні дверей, що забезпечує надійність їх роботи (фіг 1, 3, 6) Кожна нижня опорна поверхня 9 має кут нахилу а в сторону центральної ділянки ролика 6 1, що лежить в межах від 0 до 45°, являючись паралельною образуючій поверхні кочення бокової ділянки ролика 6 2, яка спирається на цю опорну поверхню і образуюча є найбільш близькою до нижньої опорної поверхні 9 Якщо кут нахилу а дорівнює 0 (фіг 6), то в цьому випадку опорні поверхні 9 повинні лежати на абсолютно однаковому рівні, інакше дві бокові ділянки ролика 6 2 не зможуть разом на них спиратися і в процесі рухання дверей будуть спиратися почергово, або буде спиратися лише одна ділянка ролика 6 2 В першому випадку в процесі рухання дверей виникають удари бокових ділянок ролика 6 2 по опорним поверхням 9, а в другому одна з бокових ділянок ролика 6 2 буде перевантаженою В обох випадках виникають зайві шумові ефекти, збільшується знос ролика 6, та зменшується його надійність Якщо кут нахилу а більше 0, але менше 45°, то навіть якщо опорні поверхні 9 лежать не на однаковому рівні, бокові ділянки ролика 6 2 все одно будуть на обидві з них спиратися При цьому лише відстань центральної ділянки ролика 6 1 до кожної з обох поверхонь 9 буде не однаковою Таким чином можна знизити шумові ефекти та підвищити надійність роботи ролика 6 Збільшення кута нахилу а більше 45° недоцільне, оскільки може виникати заклинювання ролика 6 між поверхнями 9, обумовлене силами тертя Кожна опорна поверхня 9 розташована на середній відстані І від центральної ділянки ролика 6 1 , причому повинна виконуватися нерівність 0 3d>l>asm P, р - кут можливого повороту дверної стулки 1, а - максимальна довжина корпусу 7 нижнього ролика 6 на рівні його можливого контакту з нижньою опорною поверхнею 9, d - ширина бокової ділянки ролика 6 2 нижньої опорної частини 2 (фіг 4) Це потрібно для того щоб при можливому перекосі дверей під час їх закривання та відкривання на кут р, уникнути тертя корпусу 7 об опорні поверхні 9 і не викликати зайвих шумових ефектів та непотрібного тертя деталів До того ж відстань І не повинна перевищувати 3d, оскільки невиправдано будуть збільшені механічні навантаження на бокові ділянки ролика 6 2, що також приведе до його швидкого зносу Щоб уникнути також зайвого тертя центральної ділянки ролика 6 1 об опорні поверхні 9 , центральна ділянка нижнього ролика 6 1, що знаходиться на рівні опорних поверхонь 9 і нижче їх має змінну товщину, яка плавно знижується в радіальному напрямку від ВІСІ обертання ролика 6 (фіг 6) Для збільшення надійності ролика 6 його виготовляють з високоміцного полімеру типа поліпропілена з наповнювачем з скловолокна Верхня опорна частина 3 і нижня опорна частина 2 закріплені на дверній стулці 1 нерухомо, за допомогою пружної пластини-защіпки 5 невідокремлювано з'єднаною з опорною частиною 2 або 3 і розташованої всередині металевого профілю 4 дверної стулки 1 (фіг 5) Завдяки такому кріпленню опорні частини 2 та 3 дуже тривалий час не розхитуються і це також забезпечує, високу надійність роботи розсувних дверей Нижня опорна частина має регулювальний гвинт 8, котрий забезпечує пересування, корпусу ролика 7 нижньої опорної частини 2 разом з роликом 6 відносно дверної стулки 1 Це дає можливість горизонтально вирівнювати розташування дверної стулки 1 при установленні розсувних дверей в приміщеннях та в меблевих виробах, що також забезпечує високу надійність роботи дверей та їх безшумність (фіг 1) Вертикальну стабілізацію розсувних дверей забезпечують три ролика 11, 12 верхньої опорної частини 3 дверної стулки 1 з одного и кінця та такі самі ролики з протилежного її кінця Ролики 11,12 закріплені так, що їх ВІСІ обертання перпендикулярні ВІСІ обертання ролика 6 нижньої опорної частини 2, до того ж два ролика 12 верхньої опорної частини 3 розташовані на вертикально спрямованих торсюнних елементах, що знаходяться в корпусі 13, кожний з котрих має торсюнний стержень 17, виготовлений з полімеру з високим модулем пружності, нижнім кінцем нерухомо закріплений на корпусі 13, а верхнім кінцем з'єднаним з одним з КІНЦІВ горизонтального важеля 16, на другому КІНЦІ котрого знаходиться вісь 15 з роликом 12, і ці два ролика розташовані на однаковій відстані від третього ролика 11, вісь котрого 14 є невід окремлюваною частиною самого корпусу 13, при цьому ролики, що розташовані на торсюнних елементах і мають можливість руху навколо торсюниого стержня 17 і спираються на одну верхню опорну площину 19, а ролик 11, розташований на корпусі 13 спирається на протилежну їй опорну площину 18, і ці опорні площини паралельні вісям обертання роликів 14, 15 та перпендикулярні ВІСІ обертання ролика 6 нижньої опорної частини 2, до того ж ролики 11,12 прижаті до верхніх опорних площин 18, 19 силою пружності, обумовленою крутячим моментом торсюнного стержня 17, причому поверхня кочення роликів верхньої опорної частини 11, 12 виконана з полімеру, маючого високий коефіцієнт тертя при руханні по металевій поверхні, а втулка ПІДШИПНИКІВ ковзання роликів верхньої опорної 59173 8 частини 20 виготовлена з термопластичного матеріалу, маючого низький коефіцієнт тертя при руханні навколо ВІСІ обертання ролика Завдяки цьому виключена можливість проковзування роликів 11, 12 по металевій поверхні опорних поверхонь 18, 19, що також знижає шумові ефекти До того ж, оскільки виключена можливість тертя ковзання роликів 11, 12 по поверхням 18, 19, ресурс їх роботи буде збільшено, що також забезпечує підвищення надійності роботи пристрою Таким чином вказаний пристрій є високо надійним і абсолютно безшумним, що дає можливість його застосовувати в високоякісних меблевих виробах та при досягненні високого комфорту в приміщеннях ДЖЕРЕЛА ІНФОРМАЦІЇ 1 Авторське свідоцтво СРСР №985232 Е06ВЗ/92, бюл №48, ЗО 12 82 2 Патент України №50820 7Е05В15/06, бюл №11, 2002 Іг.1 59173 Комп'ютерна верстка Н Лисенко 10 Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
