Ківш екскаватора драглайна

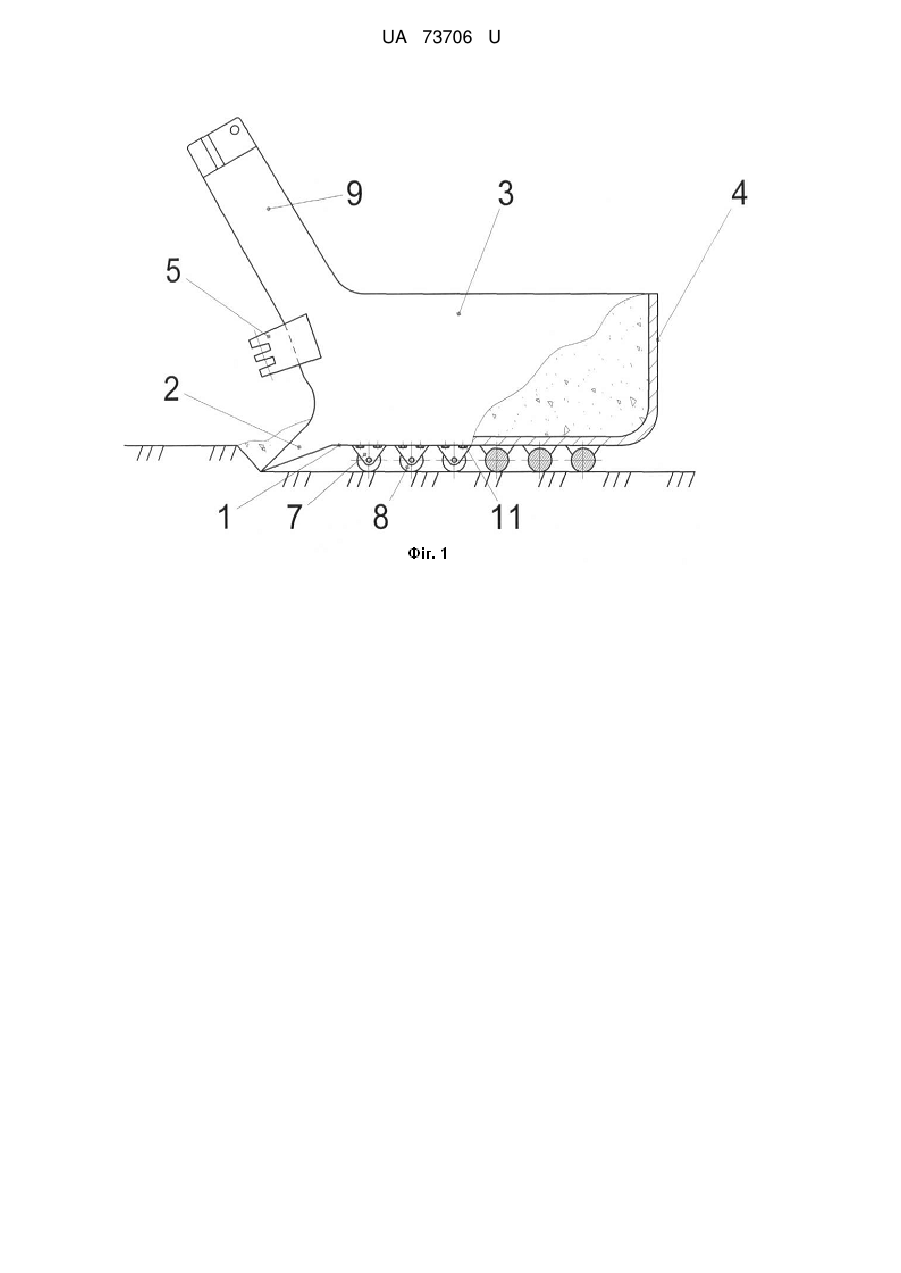

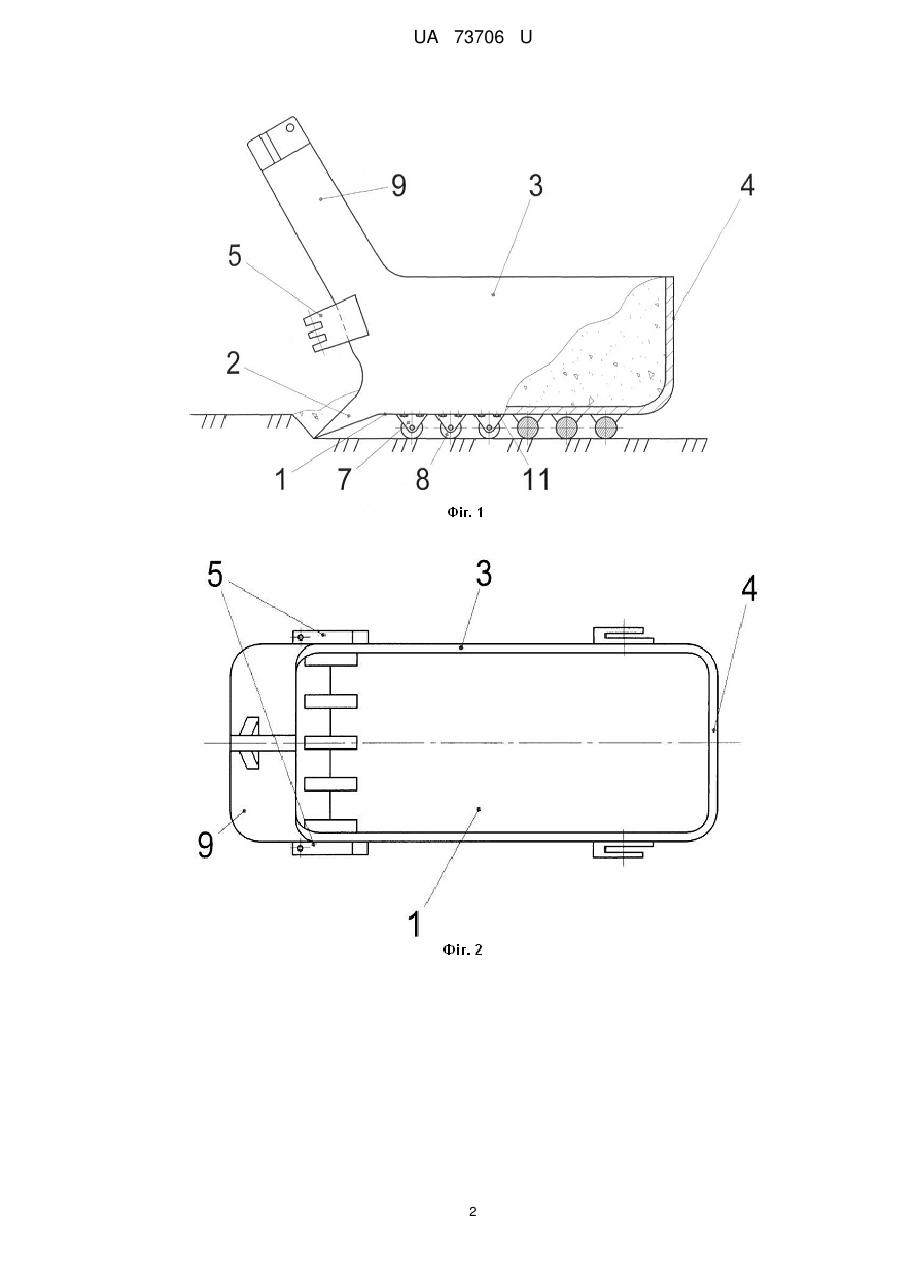

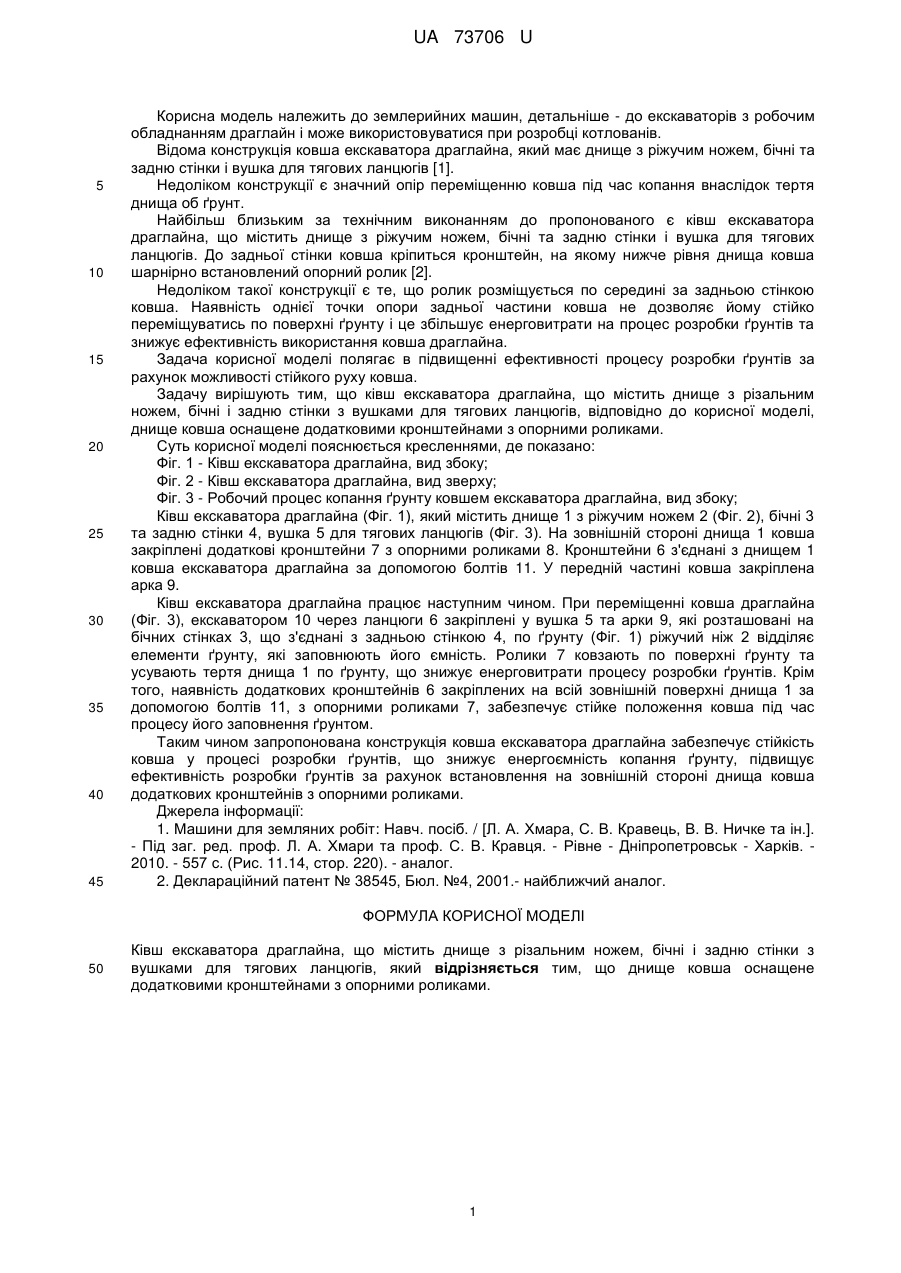

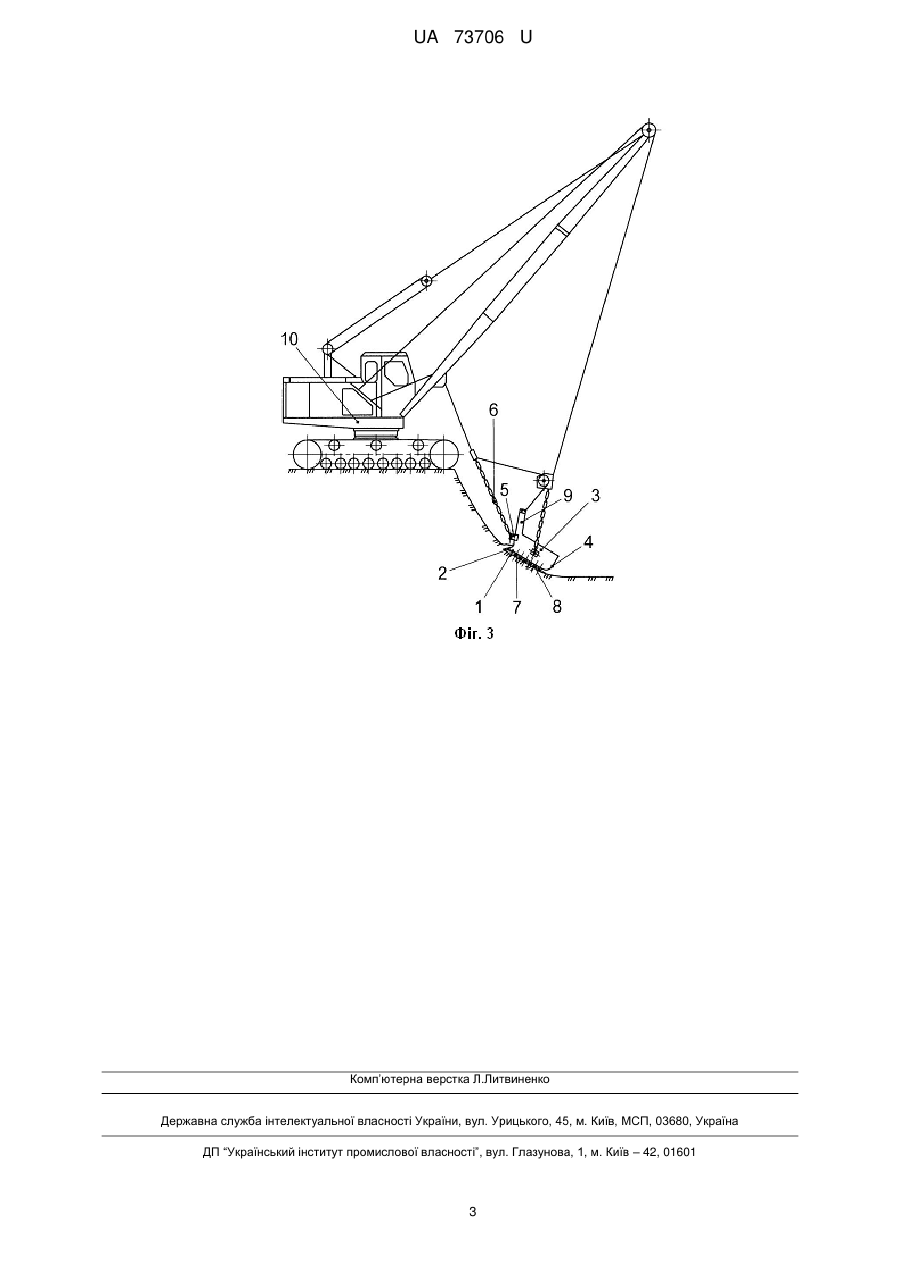

Реферат: Ківш екскаватора драглайна містить днище з різальним ножем, бічні і задню стінки з вушками для тягових ланцюгів. Днище ковша оснащене додатковими кронштейнами з опорними роликами. UA 73706 U (12) UA 73706 U UA 73706 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до землерийних машин, детальніше - до екскаваторів з робочим обладнанням драглайн і може використовуватися при розробці котлованів. Відома конструкція ковша екскаватора драглайна, який має днище з ріжучим ножем, бічні та задню стінки і вушка для тягових ланцюгів [1]. Недоліком конструкції є значний опір переміщенню ковша під час копання внаслідок тертя днища об ґрунт. Найбільш близьким за технічним виконанням до пропонованого є ківш екскаватора драглайна, що містить днище з ріжучим ножем, бічні та задню стінки і вушка для тягових ланцюгів. До задньої стінки ковша кріпиться кронштейн, на якому нижче рівня днища ковша шарнірно встановлений опорний ролик [2]. Недоліком такої конструкції є те, що ролик розміщується по середині за задньою стінкою ковша. Наявність однієї точки опори задньої частини ковша не дозволяє йому стійко переміщуватись по поверхні ґрунту і це збільшує енерговитрати на процес розробки ґрунтів та знижує ефективність використання ковша драглайна. Задача корисної моделі полягає в підвищенні ефективності процесу розробки ґрунтів за рахунок можливості стійкого руху ковша. Задачу вирішують тим, що ківш екскаватора драглайна, що містить днище з різальним ножем, бічні і задню стінки з вушками для тягових ланцюгів, відповідно до корисної моделі, днище ковша оснащене додатковими кронштейнами з опорними роликами. Суть корисної моделі пояснюється кресленнями, де показано: Фіг. 1 - Ківш екскаватора драглайна, вид збоку; Фіг. 2 - Ківш екскаватора драглайна, вид зверху; Фіг. 3 - Робочий процес копання ґрунту ковшем екскаватора драглайна, вид збоку; Ківш екскаватора драглайна (Фіг. 1), який містить днище 1 з ріжучим ножем 2 (Фіг. 2), бічні 3 та задню стінки 4, вушка 5 для тягових ланцюгів (Фіг. 3). На зовнішній стороні днища 1 ковша закріплені додаткові кронштейни 7 з опорними роликами 8. Кронштейни 6 з'єднані з днищем 1 ковша екскаватора драглайна за допомогою болтів 11. У передній частині ковша закріплена арка 9. Ківш екскаватора драглайна працює наступним чином. При переміщенні ковша драглайна (Фіг. 3), екскаватором 10 через ланцюги 6 закріплені у вушка 5 та арки 9, які розташовані на бічних стінках 3, що з'єднані з задньою стінкою 4, по ґрунту (Фіг. 1) ріжучий ніж 2 відділяє елементи ґрунту, які заповнюють його ємність. Ролики 7 ковзають по поверхні ґрунту та усувають тертя днища 1 по ґрунту, що знижує енерговитрати процесу розробки ґрунтів. Крім того, наявність додаткових кронштейнів 6 закріплених на всій зовнішній поверхні днища 1 за допомогою болтів 11, з опорними роликами 7, забезпечує стійке положення ковша під час процесу його заповнення ґрунтом. Таким чином запропонована конструкція ковша екскаватора драглайна забезпечує стійкість ковша у процесі розробки ґрунтів, що знижує енергоємність копання ґрунту, підвищує ефективність розробки ґрунтів за рахунок встановлення на зовнішній стороні днища ковша додаткових кронштейнів з опорними роликами. Джерела інформації: 1. Машини для земляних робіт: Навч. посіб. / [Л. А. Хмара, С. В. Кравець, В. В. Ничке та ін.]. - Під заг. ред. проф. Л. А. Хмари та проф. С. В. Кравця. - Рівне - Дніпропетровськ - Харків. 2010. - 557 с. (Рис. 11.14, стор. 220). - аналог. 2. Деклараційний патент № 38545, Бюл. №4, 2001.- найближчий аналог. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Ківш екскаватора драглайна, що містить днище з різальним ножем, бічні і задню стінки з вушками для тягових ланцюгів, який відрізняється тим, що днище ковша оснащене додатковими кронштейнами з опорними роликами. 1 UA 73706 U 2 UA 73706 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
