Медогонка

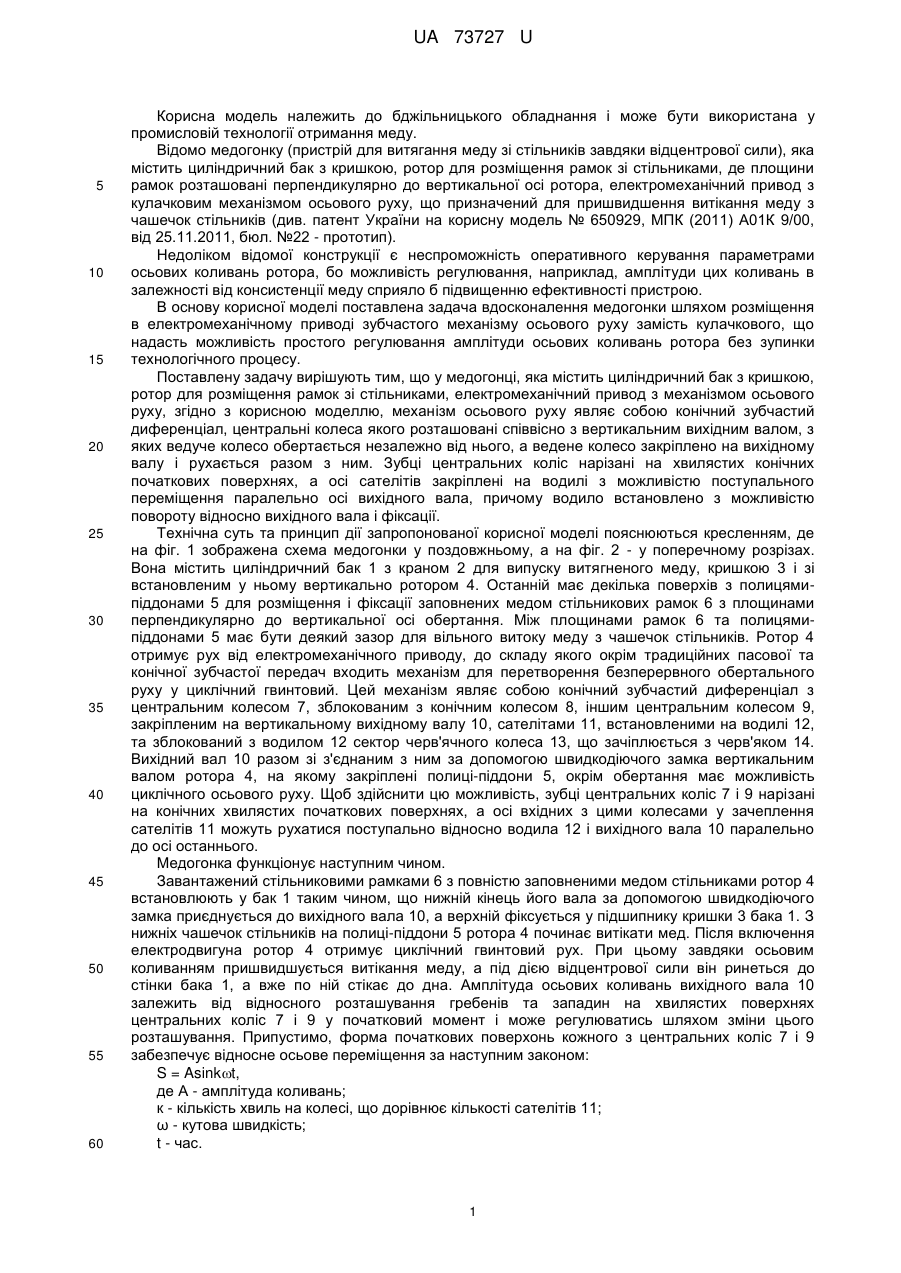

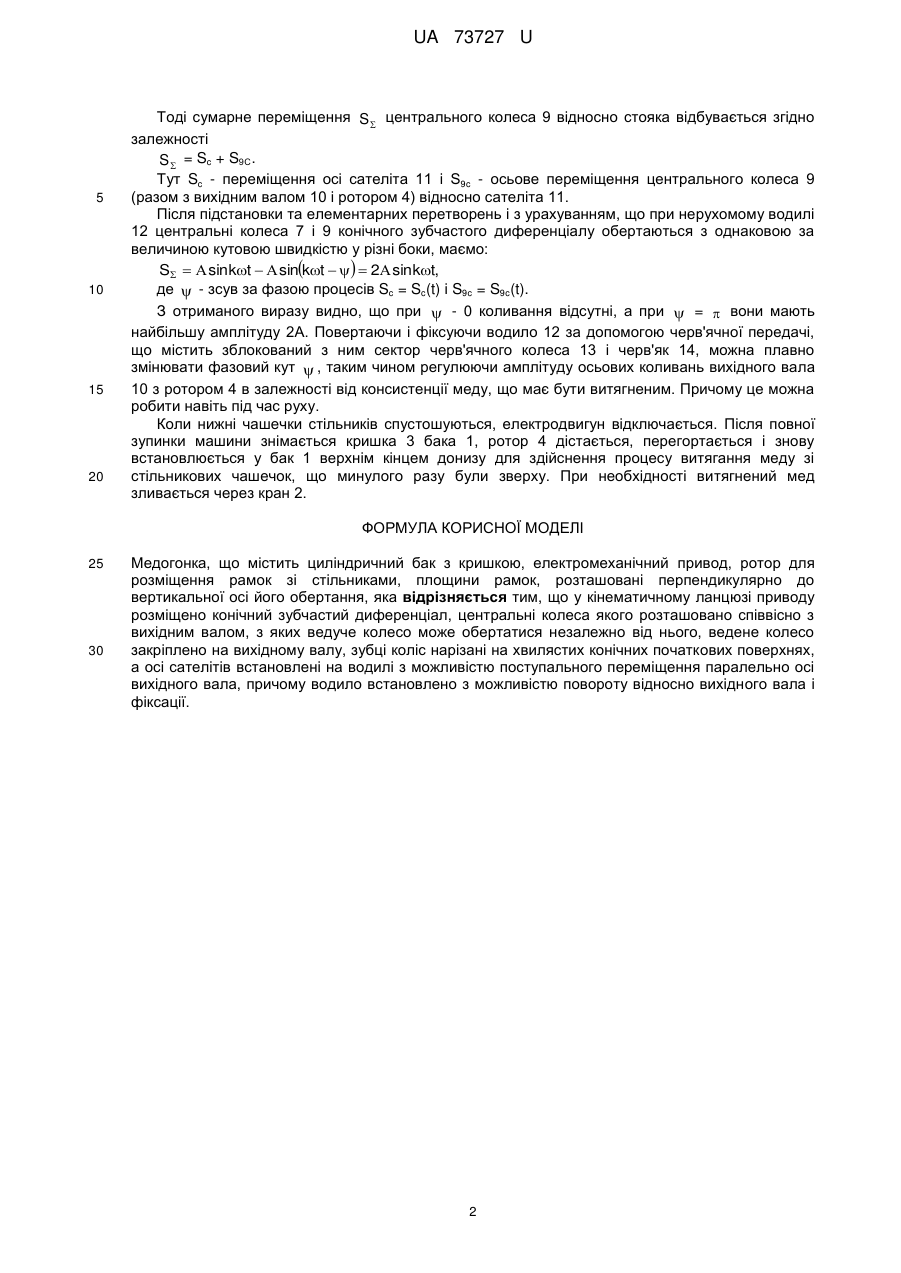

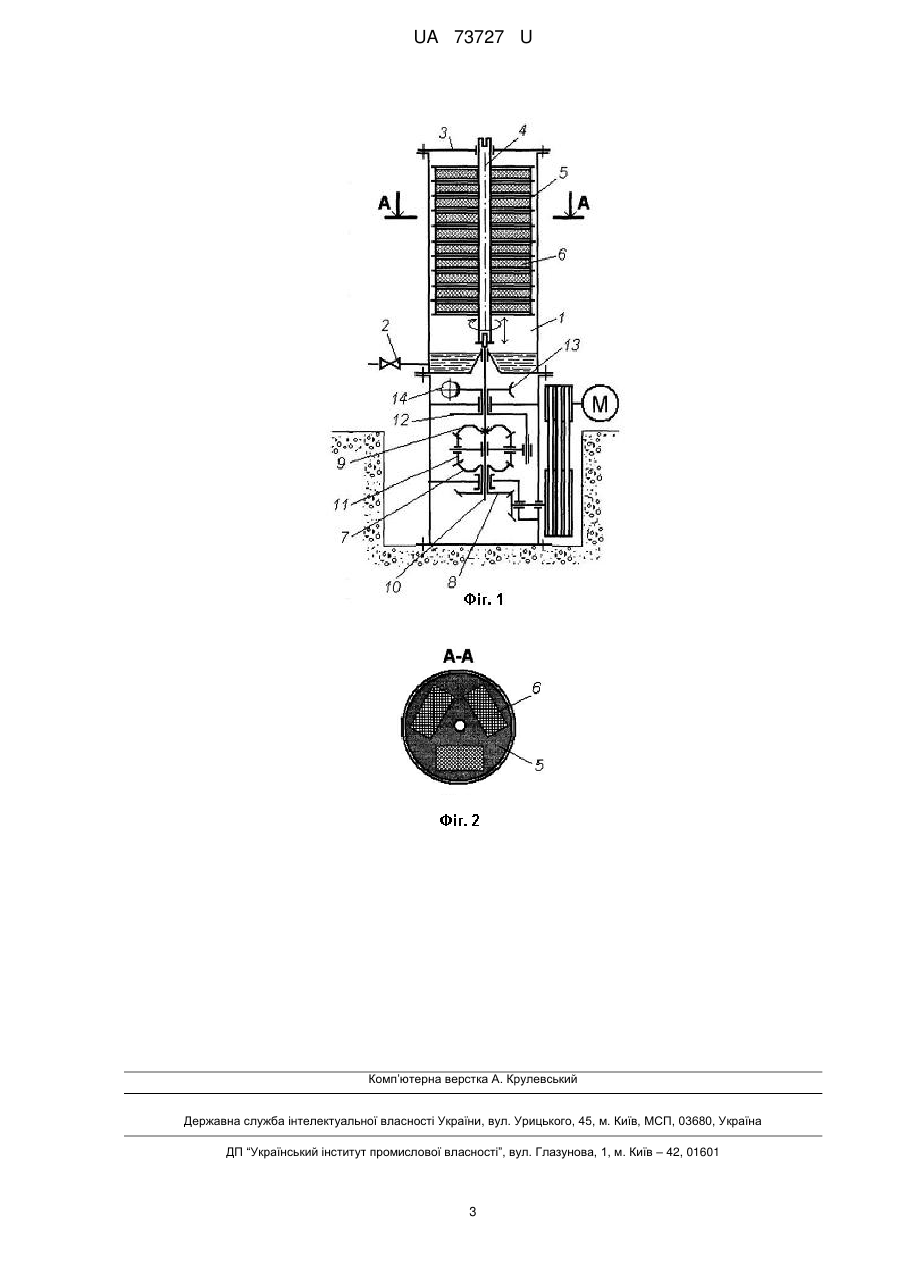

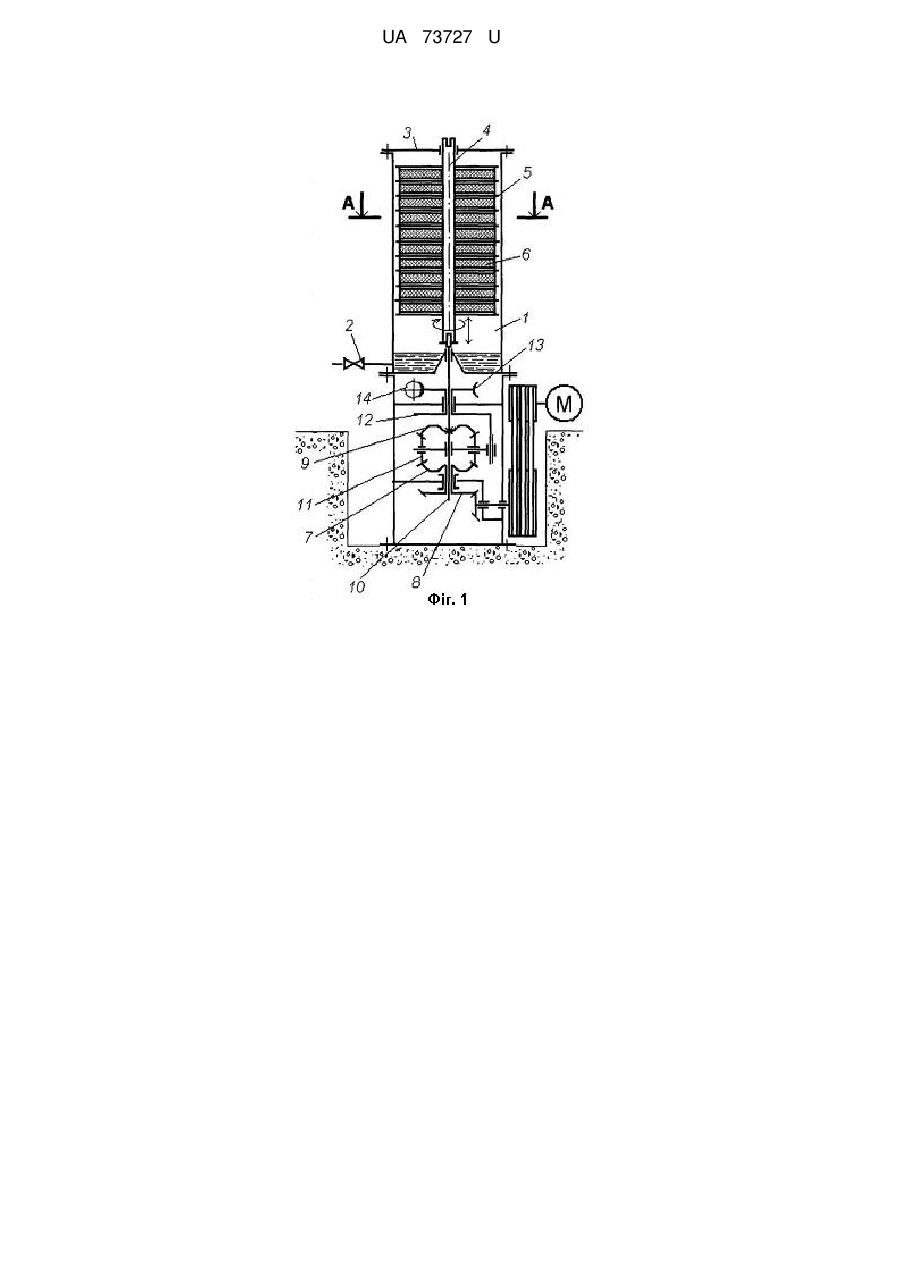

Реферат: UA 73727 U UA 73727 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до бджільницького обладнання і може бути використана у промисловій технології отримання меду. Відомо медогонку (пристрій для витягання меду зі стільників завдяки відцентрової сили), яка містить циліндричний бак з кришкою, ротор для розміщення рамок зі стільниками, де площини рамок розташовані перпендикулярно до вертикальної осі ротора, електромеханічний привод з кулачковим механізмом осьового руху, що призначений для пришвидшення витікання меду з чашечок стільників (див. патент України на корисну модель № 650929, МПК (2011) А01К 9/00, від 25.11.2011, бюл. №22 - прототип). Недоліком відомої конструкції є неспроможність оперативного керування параметрами осьових коливань ротора, бо можливість регулювання, наприклад, амплітуди цих коливань в залежності від консистенції меду сприяло б підвищенню ефективності пристрою. В основу корисної моделі поставлена задача вдосконалення медогонки шляхом розміщення в електромеханічному приводі зубчастого механізму осьового руху замість кулачкового, що надасть можливість простого регулювання амплітуди осьових коливань ротора без зупинки технологічного процесу. Поставлену задачу вирішують тим, що у медогонці, яка містить циліндричний бак з кришкою, ротор для розміщення рамок зі стільниками, електромеханічний привод з механізмом осьового руху, згідно з корисною моделлю, механізм осьового руху являє собою конічний зубчастий диференціал, центральні колеса якого розташовані співвісно з вертикальним вихідним валом, з яких ведуче колесо обертається незалежно від нього, а ведене колесо закріплено на вихідному валу і рухається разом з ним. Зубці центральних коліс нарізані на хвилястих конічних початкових поверхнях, а осі сателітів закріплені на водилі з можливістю поступального переміщення паралельно осі вихідного вала, причому водило встановлено з можливістю повороту відносно вихідного вала і фіксації. Технічна суть та принцип дії запропонованої корисної моделі пояснюються кресленням, де на фіг. 1 зображена схема медогонки у поздовжньому, а на фіг. 2 - у поперечному розрізах. Вона містить циліндричний бак 1 з краном 2 для випуску витягненого меду, кришкою 3 і зі встановленим у ньому вертикально ротором 4. Останній має декілька поверхів з полицямипіддонами 5 для розміщення і фіксації заповнених медом стільникових рамок 6 з площинами перпендикулярно до вертикальної осі обертання. Між площинами рамок 6 та полицямипіддонами 5 має бути деякий зазор для вільного витоку меду з чашечок стільників. Ротор 4 отримує рух від електромеханічного приводу, до складу якого окрім традиційних пасової та конічної зубчастої передач входить механізм для перетворення безперервного обертального руху у циклічний гвинтовий. Цей механізм являє собою конічний зубчастий диференціал з центральним колесом 7, зблокованим з конічним колесом 8, іншим центральним колесом 9, закріпленим на вертикальному вихідному валу 10, сателітами 11, встановленими на водилі 12, та зблокований з водилом 12 сектор черв'ячного колеса 13, що зачіплюється з черв'яком 14. Вихідний вал 10 разом зі з'єднаним з ним за допомогою швидкодіючого замка вертикальним валом ротора 4, на якому закріплені полиці-піддони 5, окрім обертання має можливість циклічного осьового руху. Щоб здійснити цю можливість, зубці центральних коліс 7 і 9 нарізані на конічних хвилястих початкових поверхнях, а осі вхідних з цими колесами у зачеплення сателітів 11 можуть рухатися поступально відносно водила 12 і вихідного вала 10 паралельно до осі останнього. Медогонка функціонує наступним чином. Завантажений стільниковими рамками 6 з повністю заповненими медом стільниками ротор 4 встановлюють у бак 1 таким чином, що нижній кінець його вала за допомогою швидкодіючого замка приєднується до вихідного вала 10, а верхній фіксується у підшипнику кришки 3 бака 1. З нижніх чашечок стільників на полиці-піддони 5 ротора 4 починає витікати мед. Після включення електродвигуна ротор 4 отримує циклічний гвинтовий рух. При цьому завдяки осьовим коливанням пришвидшується витікання меду, а під дією відцентрової сили він ринеться до стінки бака 1, а вже по ній стікає до дна. Амплітуда осьових коливань вихідного вала 10 залежить від відносного розташування гребенів та западин на хвилястих поверхнях центральних коліс 7 і 9 у початковий момент і може регулюватись шляхом зміни цього розташування. Припустимо, форма початкових поверхонь кожного з центральних коліс 7 і 9 забезпечує відносне осьове переміщення за наступним законом: S = Asinkt, де А - амплітуда коливань; к - кількість хвиль на колесі, що дорівнює кількості сателітів 11; ω - кутова швидкість; t - час. 1 UA 73727 U 5 10 15 20 Тоді сумарне переміщення S  центрального колеса 9 відносно стояка відбувається згідно залежності S  = Sc + S9С. Тут Sc - переміщення осі сателіта 11 і S9c - осьове переміщення центрального колеса 9 (разом з вихідним валом 10 і ротором 4) відносно сателіта 11. Після підстановки та елементарних перетворень і з урахуванням, що при нерухомому водилі 12 центральні колеса 7 і 9 конічного зубчастого диференціалу обертаються з однаковою за величиною кутовою швидкістю у різні боки, маємо: S   sin kt   sinkt    2 sin kt, де  - зсув за фазою процесів Sc = Sc(t) і S9c = S9c(t). З отриманого виразу видно, що при  - 0 коливання відсутні, а при  =  вони мають найбільшу амплітуду 2А. Повертаючи і фіксуючи водило 12 за допомогою черв'ячної передачі, що містить зблокований з ним сектор черв'ячного колеса 13 і черв'як 14, можна плавно змінювати фазовий кут  , таким чином регулюючи амплітуду осьових коливань вихідного вала 10 з ротором 4 в залежності від консистенції меду, що має бути витягненим. Причому це можна робити навіть під час руху. Коли нижні чашечки стільників спустошуються, електродвигун відключається. Після повної зупинки машини знімається кришка 3 бака 1, ротор 4 дістається, перегортається і знову встановлюється у бак 1 верхнім кінцем донизу для здійснення процесу витягання меду зі стільникових чашечок, що минулого разу були зверху. При необхідності витягнений мед зливається через кран 2. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Медогонка, що містить циліндричний бак з кришкою, електромеханічний привод, ротор для розміщення рамок зі стільниками, площини рамок, розташовані перпендикулярно до вертикальної осі його обертання, яка відрізняється тим, що у кінематичному ланцюзі приводу розміщено конічний зубчастий диференціал, центральні колеса якого розташовано співвісно з вихідним валом, з яких ведуче колесо може обертатися незалежно від нього, ведене колесо закріплено на вихідному валу, зубці коліс нарізані на хвилястих конічних початкових поверхнях, а осі сателітів встановлені на водилі з можливістю поступального переміщення паралельно осі вихідного вала, причому водило встановлено з можливістю повороту відносно вихідного вала і фіксації. 2 UA 73727 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
