Відцентровий вентилятор двостороннього втягування

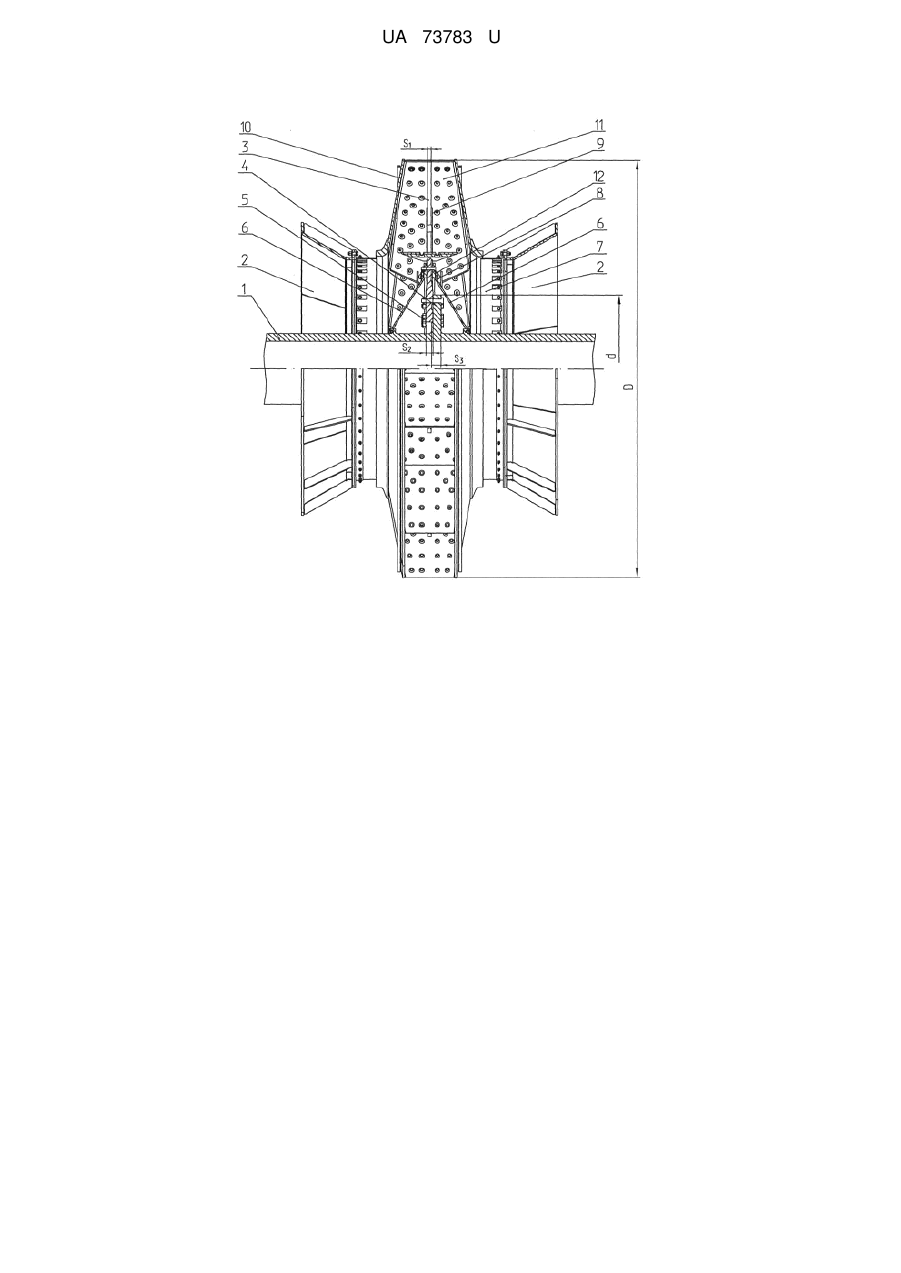

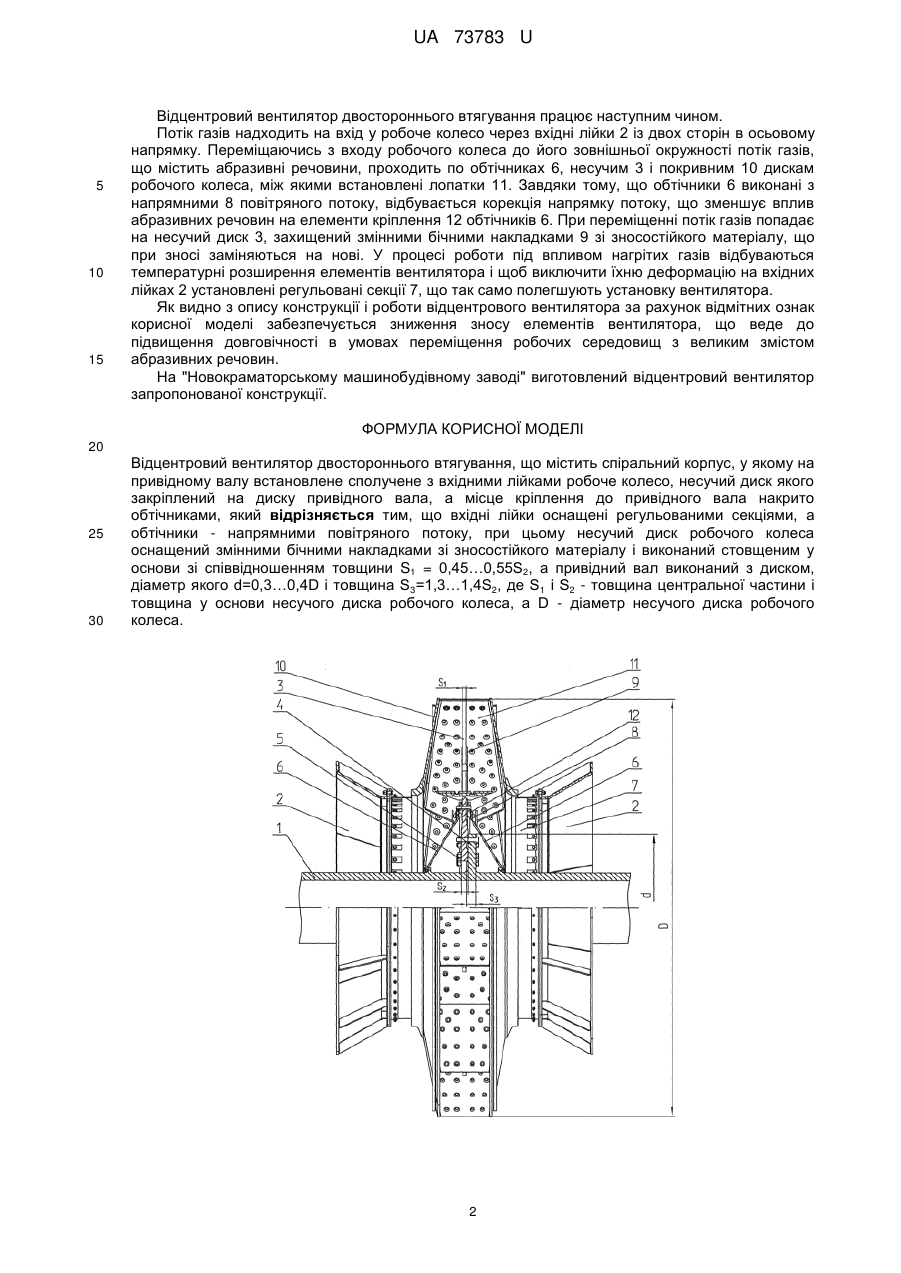

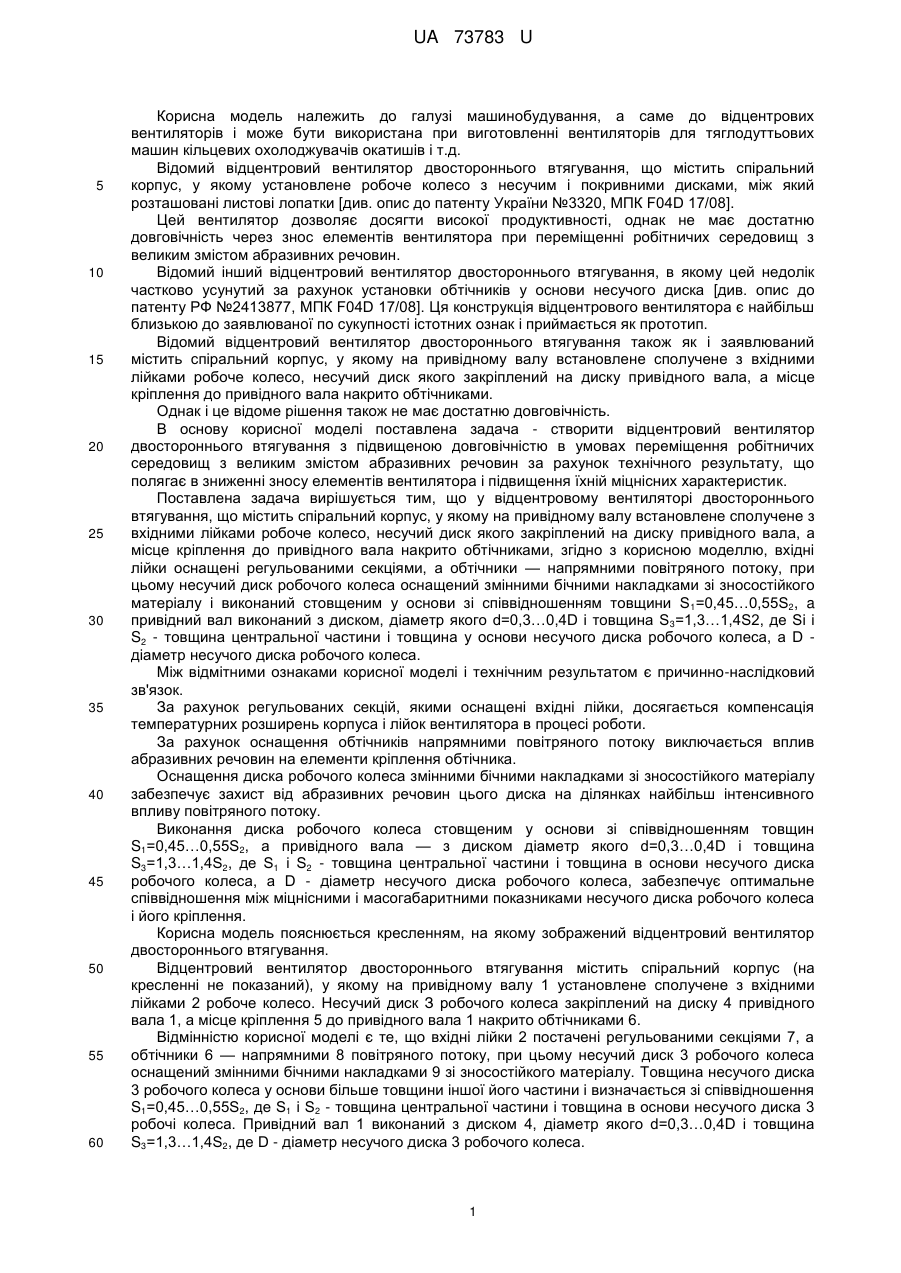

Реферат: Відцентровий вентилятор двостороннього втягування містить спіральний корпус, у якому на привідному валу встановлене сполучене з вхідними лійками робоче колесо, несучий диск якого закріплений на диску привідного вала, а місце кріплення до привідного вала накрито обтічниками. Вхідні лійки оснащені регульованими секціями, а обтічники - напрямними повітряного потоку. UA 73783 U (12) UA 73783 U UA 73783 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі машинобудування, а саме до відцентрових вентиляторів і може бути використана при виготовленні вентиляторів для тяглодуттьових машин кільцевих охолоджувачів окатишів і т.д. Відомий відцентровий вентилятор двостороннього втягування, що містить спіральний корпус, у якому установлене робоче колесо з несучим і покривними дисками, між який розташовані листові лопатки [див. опис до патенту України №3320, МПК F04D 17/08]. Цей вентилятор дозволяє досягти високої продуктивності, однак не має достатню довговічність через знос елементів вентилятора при переміщенні робітничих середовищ з великим змістом абразивних речовин. Відомий інший відцентровий вентилятор двостороннього втягування, в якому цей недолік частково усунутий за рахунок установки обтічників у основи несучого диска [див. опис до патенту РФ №2413877, МПК F04D 17/08]. Ця конструкція відцентрового вентилятора є найбільш близькою до заявлюваної по сукупності істотних ознак і приймається як прототип. Відомий відцентровий вентилятор двостороннього втягування також як і заявлюваний містить спіральний корпус, у якому на привідному валу встановлене сполучене з вхідними лійками робоче колесо, несучий диск якого закріплений на диску привідного вала, а місце кріплення до привідного вала накрито обтічниками. Однак і це відоме рішення також не має достатню довговічність. В основу корисної моделі поставлена задача - створити відцентровий вентилятор двостороннього втягування з підвищеною довговічністю в умовах переміщення робітничих середовищ з великим змістом абразивних речовин за рахунок технічного результату, що полягає в зниженні зносу елементів вентилятора і підвищення їхній міцнісних характеристик. Поставлена задача вирішується тим, що у відцентровому вентиляторі двостороннього втягування, що містить спіральний корпус, у якому на привідному валу встановлене сполучене з вхідними лійками робоче колесо, несучий диск якого закріплений на диску привідного вала, а місце кріплення до привідного вала накрито обтічниками, згідно з корисною моделлю, вхідні лійки оснащені регульованими секціями, а обтічники — напрямними повітряного потоку, при цьому несучий диск робочого колеса оснащений змінними бічними накладками зі зносостійкого матеріалу і виконаний стовщеним у основи зі співвідношенням товщини S 1=0,45…0,55S2, a привідний вал виконаний з диском, діаметр якого d=0,3…0,4D і товщина S 3=1,3…1,4S2, де Si і S2 - товщина центральної частини і товщина у основи несучого диска робочого колеса, a D діаметр несучого диска робочого колеса. Між відмітними ознаками корисної моделі і технічним результатом є причинно-наслідковий зв'язок. За рахунок регульованих секцій, якими оснащені вхідні лійки, досягається компенсація температурних розширень корпуса і лійок вентилятора в процесі роботи. За рахунок оснащення обтічників напрямними повітряного потоку виключається вплив абразивних речовин на елементи кріплення обтічника. Оснащення диска робочого колеса змінними бічними накладками зі зносостійкого матеріалу забезпечує захист від абразивних речовин цього диска на ділянках найбільш інтенсивного впливу повітряного потоку. Виконання диска робочого колеса стовщеним у основи зі співвідношенням товщин S1=0,45…0,55S2, а привідного вала — з диском діаметр якого d=0,3…0,4D і товщина S3=1,3…1,4S2, де S1 і S2 - товщина центральної частини і товщина в основи несучого диска робочого колеса, а D - діаметр несучого диска робочого колеса, забезпечує оптимальне співвідношення між міцнісними і масогабаритними показниками несучого диска робочого колеса і його кріплення. Корисна модель пояснюється кресленням, на якому зображений відцентровий вентилятор двостороннього втягування. Відцентровий вентилятор двостороннього втягування містить спіральний корпус (на кресленні не показаний), у якому на привідному валу 1 установлене сполучене з вхідними лійками 2 робоче колесо. Несучий диск З робочого колеса закріплений на диску 4 привідного вала 1, а місце кріплення 5 до привідного вала 1 накрито обтічниками 6. Відмінністю корисної моделі є те, що вхідні лійки 2 постачені регульованими секціями 7, а обтічники 6 — напрямними 8 повітряного потоку, при цьому несучий диск 3 робочого колеса оснащений змінними бічними накладками 9 зі зносостійкого матеріалу. Товщина несучого диска 3 робочого колеса у основи більше товщини іншої його частини і визначається зі співвідношення S1=0,45…0,55S2, де S1 і S2 - товщина центральної частини і товщина в основи несучого диска 3 робочі колеса. Привідний вал 1 виконаний з диском 4, діаметр якого d=0,3…0,4D і товщина S3=1,3…1,4S2, де D - діаметр несучого диска 3 робочого колеса. 1 UA 73783 U 5 10 15 Відцентровий вентилятор двостороннього втягування працює наступним чином. Потік газів надходить на вхід у робоче колесо через вхідні лійки 2 із двох сторін в осьовому напрямку. Переміщаючись з входу робочого колеса до його зовнішньої окружності потік газів, що містить абразивні речовини, проходить по обтічниках 6, несучим 3 і покривним 10 дискам робочого колеса, між якими встановлені лопатки 11. Завдяки тому, що обтічники 6 виконані з напрямними 8 повітряного потоку, відбувається корекція напрямку потоку, що зменшує вплив абразивних речовин на елементи кріплення 12 обтічників 6. При переміщенні потік газів попадає на несучий диск 3, захищений змінними бічними накладками 9 зі зносостійкого матеріалу, що при зносі заміняються на нові. У процесі роботи під впливом нагрітих газів відбуваються температурні розширення елементів вентилятора і щоб виключити їхню деформацію на вхідних лійках 2 установлені регульовані секції 7, що так само полегшують установку вентилятора. Як видно з опису конструкції і роботи відцентрового вентилятора за рахунок відмітних ознак корисної моделі забезпечується зниження зносу елементів вентилятора, що веде до підвищення довговічності в умовах переміщення робочих середовищ з великим змістом абразивних речовин. На "Новокраматорському машинобудівному заводі" виготовлений відцентровий вентилятор запропонованої конструкції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 Відцентровий вентилятор двостороннього втягування, що містить спіральний корпус, у якому на привідному валу встановлене сполучене з вхідними лійками робоче колесо, несучий диск якого закріплений на диску привідного вала, а місце кріплення до привідного вала накрито обтічниками, який відрізняється тим, що вхідні лійки оснащені регульованими секціями, а обтічники - напрямними повітряного потоку, при цьому несучий диск робочого колеса оснащений змінними бічними накладками зі зносостійкого матеріалу і виконаний стовщеним у основи зі співвідношенням товщини S1 = 0,45…0,55S2, а привідний вал виконаний з диском, діаметр якого d=0,3…0,4D і товщина S3=1,3…1,4S2, де S1 і S2 - товщина центральної частини і товщина у основи несучого диска робочого колеса, a D - діаметр несучого диска робочого колеса. 2 UA 73783 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601 3
