Пристрій-аналізатор струму із захисним відключенням електромережі
Номер патенту: 73936
Опубліковано: 10.10.2012
Автори: Герасименко В'ячеслав Панасович, Козирський Володимир Вікторович, Петренко Андрій Володимирович
Формула / Реферат

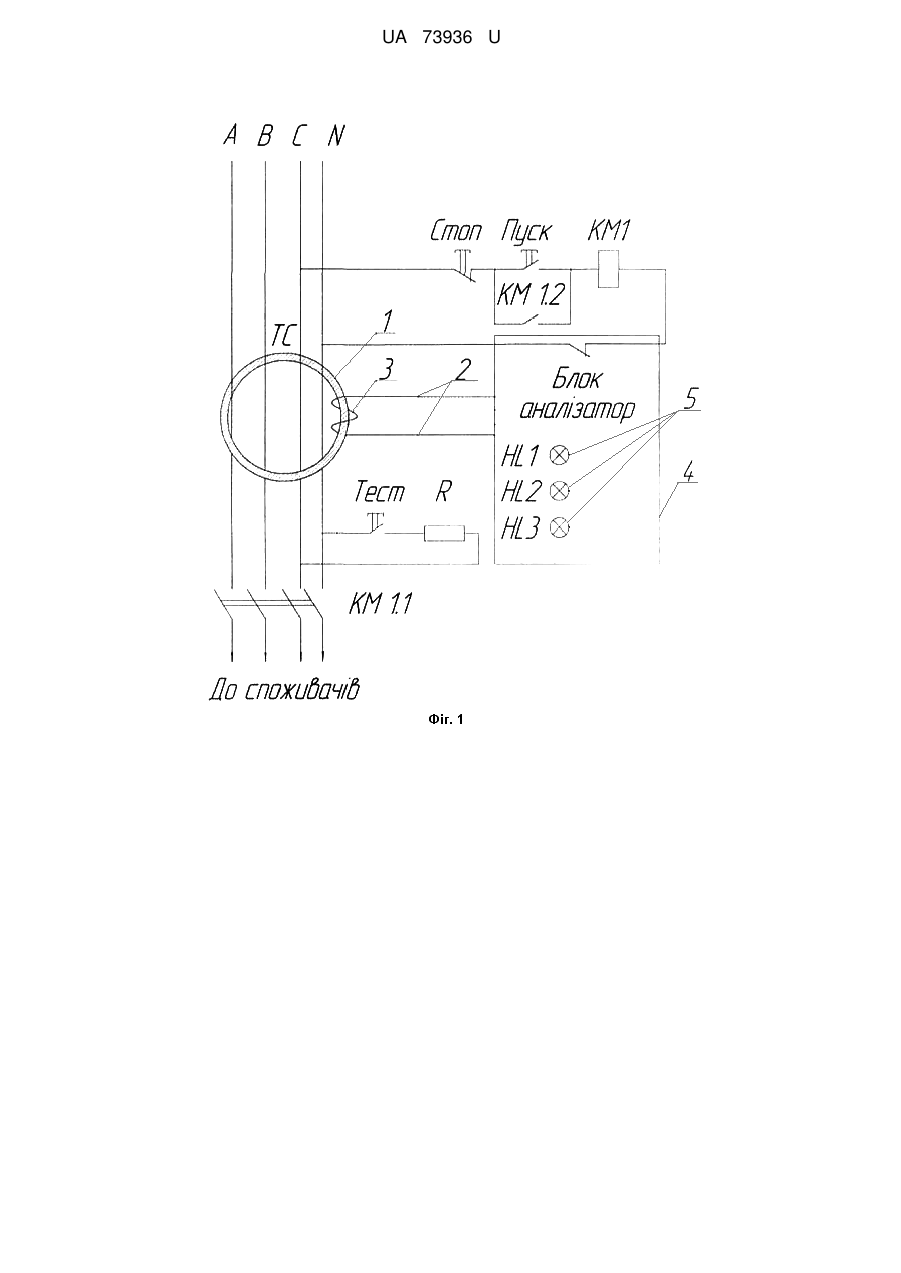

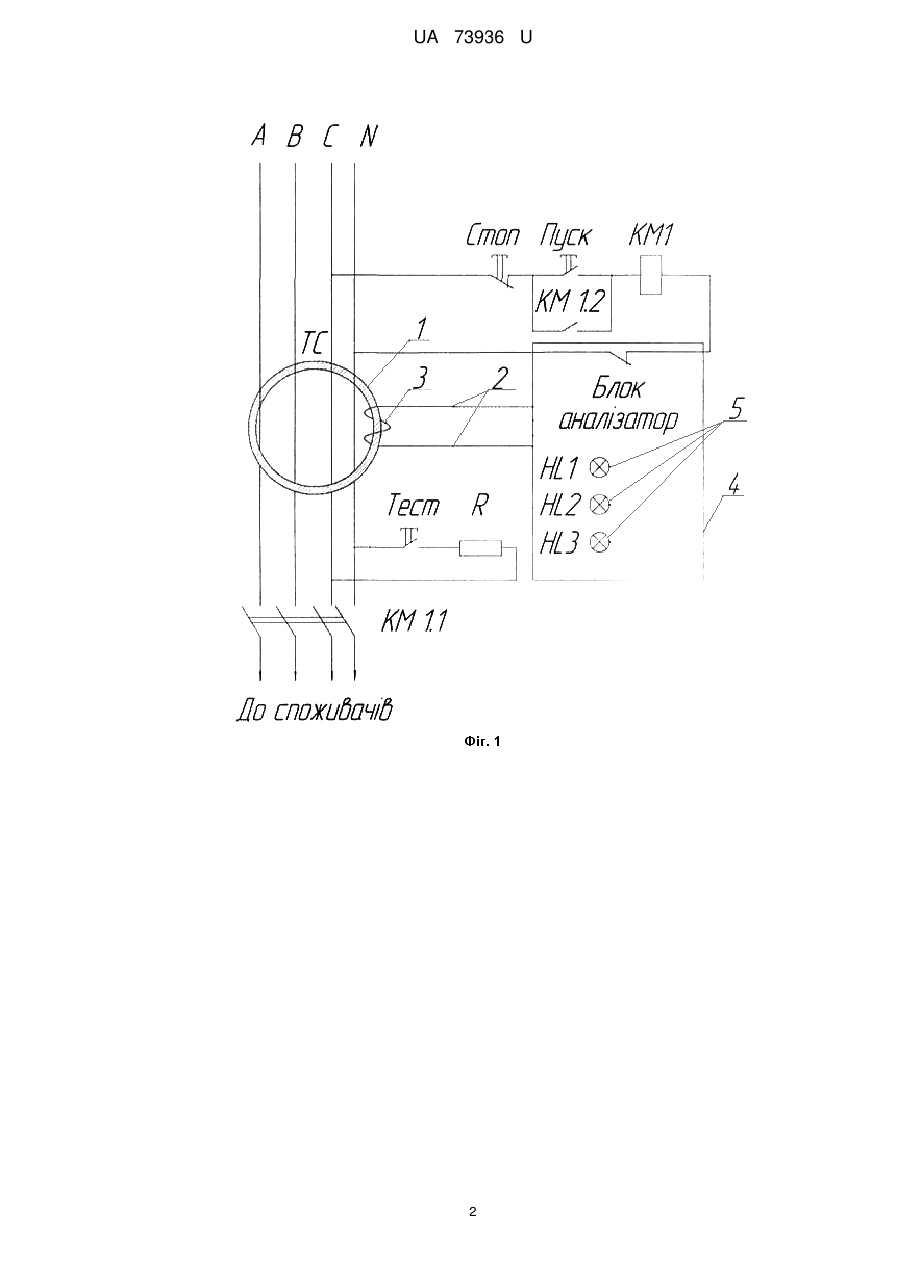

Пристрій-аналізатор струму із захисним відключенням електромережі, що містить трансформатор струму, магнітопровід якого охоплює фазні провідники живлення навантаження, вторинна обмотка трансформатора з'єднана з реле струму, вихід якого приєднано до автоматичного вимикача, кожний фазний провідник обладнано металевим екраном, який приєднано до заземленого корпусу навантаження, при цьому металевий екран накладено поверх ізоляції, який відрізняється тим, що до виводів вторинної обмотки трансформатора струму підключено захисний блок-аналізатор струму витоку з сигнальними лампочками.
Текст

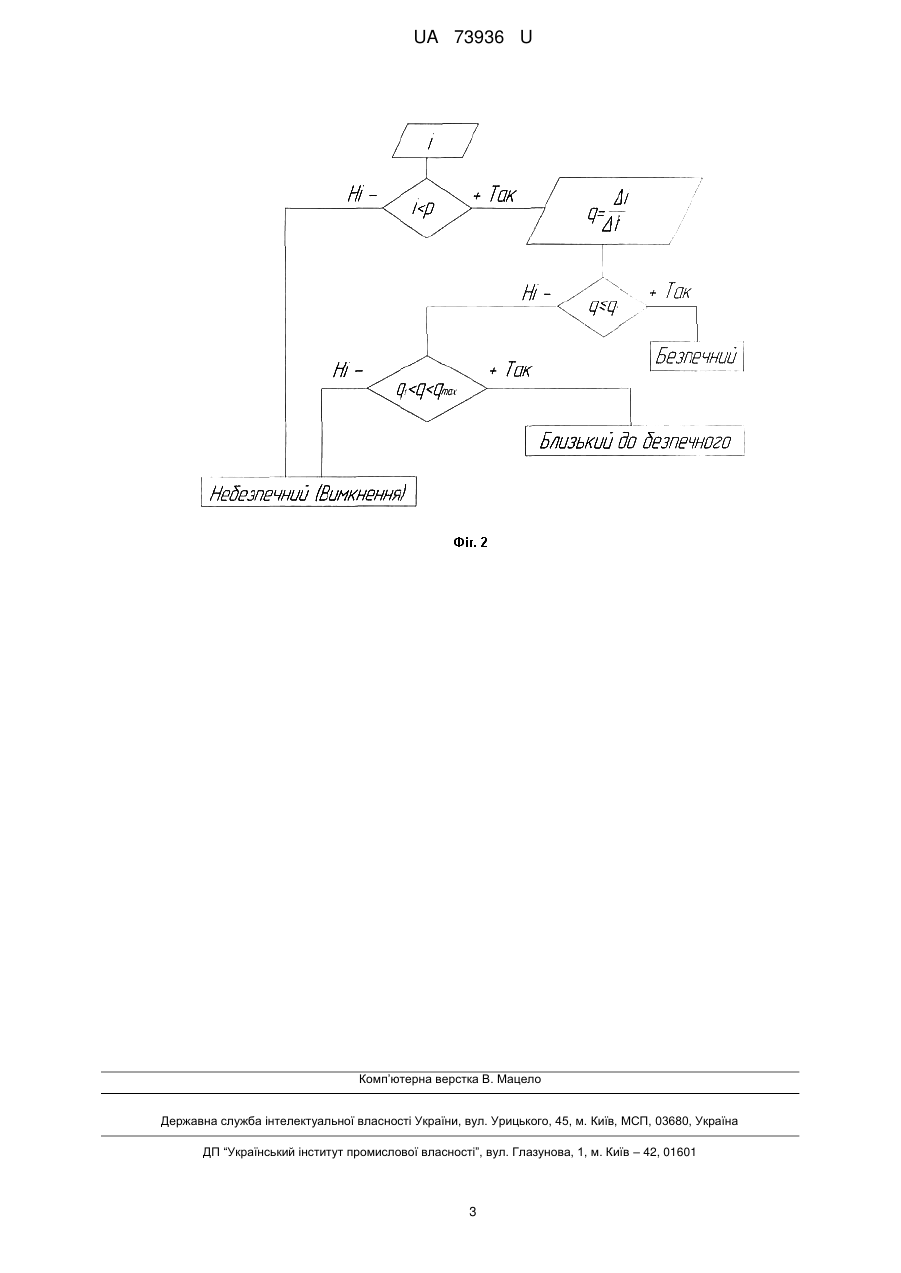

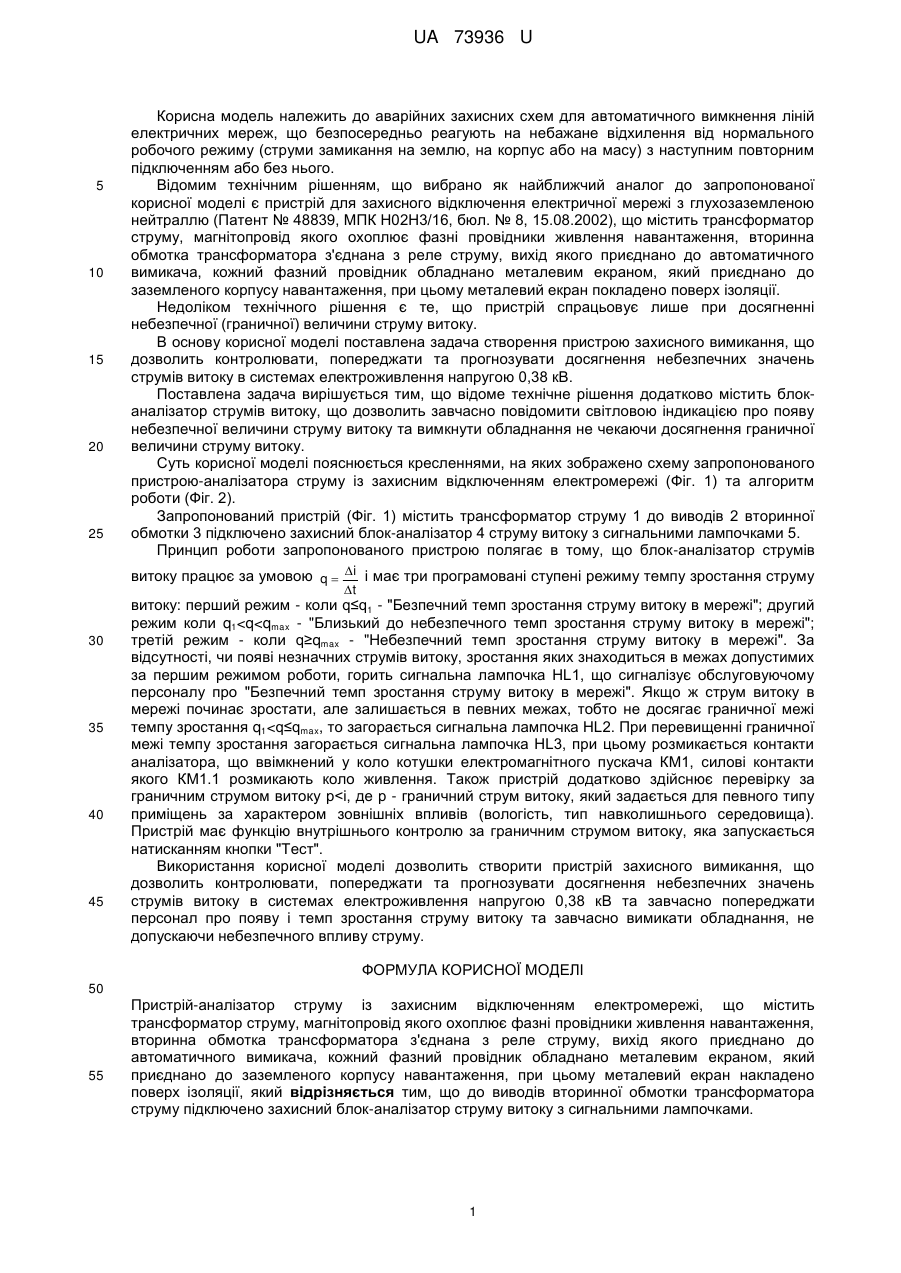

Реферат: Пристрій-аналізатор струму із захисним відключенням електромережі містить трансформатор струму, магнітопровід, фазні провідники живлення навантаження, вторинну обмотку трансформатора, реле струму, автоматичний вимикач, фазні провідники обладнані металевим екраном, заземлений корпус навантаження, металевий екран, ізоляцію, захисний блоканалізатор струму витоку, сигнальні лампочки. UA 73936 U (54) ПРИСТРІЙ-АНАЛІЗАТОР СТРУМУ ІЗ ЗАХИСНИМ ВІДКЛЮЧЕННЯМ ЕЛЕКТРОМЕРЕЖІ UA 73936 U UA 73936 U 5 10 15 20 25 Корисна модель належить до аварійних захисних схем для автоматичного вимкнення ліній електричних мереж, що безпосередньо реагують на небажане відхилення від нормального робочого режиму (струми замикання на землю, на корпус або на масу) з наступним повторним підключенням або без нього. Відомим технічним рішенням, що вибрано як найближчий аналог до запропонованої корисної моделі є пристрій для захисного відключення електричної мережі з глухозаземленою нейтраллю (Патент № 48839, МПК Н02Н3/16, бюл. № 8, 15.08.2002), що містить трансформатор струму, магнітопровід якого охоплює фазні провідники живлення навантаження, вторинна обмотка трансформатора з'єднана з реле струму, вихід якого приєднано до автоматичного вимикача, кожний фазний провідник обладнано металевим екраном, який приєднано до заземленого корпусу навантаження, при цьому металевий екран покладено поверх ізоляції. Недоліком технічного рішення є те, що пристрій спрацьовує лише при досягненні небезпечної (граничної) величини струму витоку. В основу корисної моделі поставлена задача створення пристрою захисного вимикання, що дозволить контролювати, попереджати та прогнозувати досягнення небезпечних значень струмів витоку в системах електроживлення напругою 0,38 кВ. Поставлена задача вирішується тим, що відоме технічне рішення додатково містить блоканалізатор струмів витоку, що дозволить завчасно повідомити світловою індикацією про появу небезпечної величини струму витоку та вимкнути обладнання не чекаючи досягнення граничної величини струму витоку. Суть корисної моделі пояснюється кресленнями, на яких зображено схему запропонованого пристрою-аналізатора струму із захисним відключенням електромережі (Фіг. 1) та алгоритм роботи (Фіг. 2). Запропонований пристрій (Фіг. 1) містить трансформатор струму 1 до виводів 2 вторинної обмотки 3 підключено захисний блок-аналізатор 4 струму витоку з сигнальними лампочками 5. Принцип роботи запропонованого пристрою полягає в тому, що блок-аналізатор струмів витоку працює за умовою q i і має три програмовані ступені режиму темпу зростання струму t 30 35 40 45 витоку: перший режим - коли q≤q1 - "Безпечний темп зростання струму витоку в мережі"; другий режим коли q1
ДивитисяДодаткова інформація
Назва патенту англійськоюCurrent analyzer with shutoff protection of mains
Автори англійськоюKozyrskyi Volodymyr Viktorovych, Herasymenko Viacheslav Panasovych, Petrenko Andrii Volodymyrovych
Назва патенту російськоюУстройство-анализатор тока с защитным отключением электросети
Автори російськоюКозырский Владимир Викторович, Герасименко Вячеслав Афанасьевич, Петренко Андрей Владимирович
МПК / Мітки
МПК: H02H 3/16
Мітки: електромережі, захисним, відключенням, пристрій-аналізатор, струму
