Пристрій для з’єднання трубчастих будівельних елементів
Номер патенту: 73989
Опубліковано: 10.10.2012
Автори: Смирнов Сергій Олександрович, Шуфані Саід Таніос, Алексеєв Юрій Андрійович
Формула / Реферат

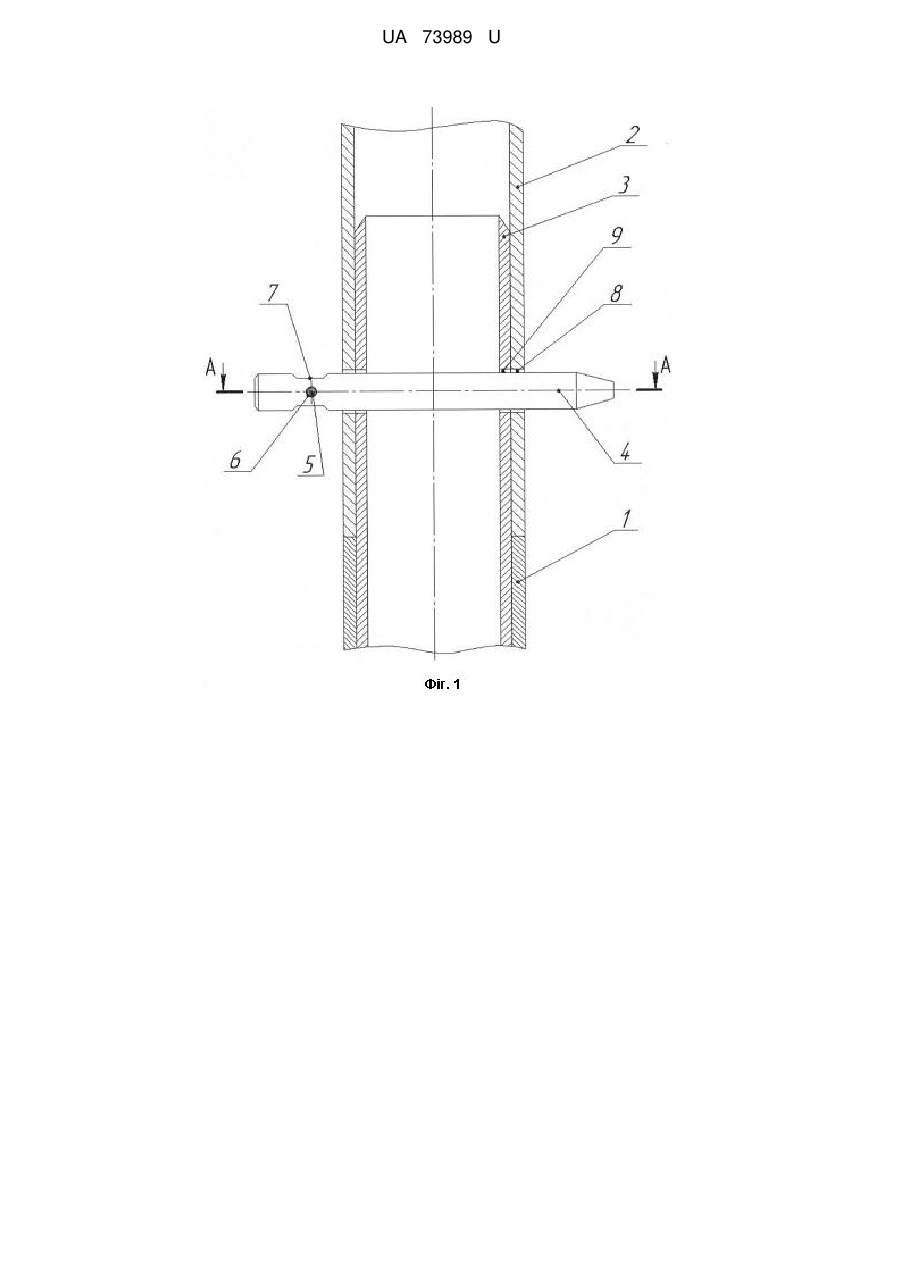

1. Пристрій для з'єднання трубчастих будівельних елементів, який містить єднальний та фіксуючий елементи, який відрізняється тим, що єднальний елемент являє собою вставку з відрізка труби, жорстко закріплену на кінці одного з трубчастих елементів, а фіксуючий елемент являє собою стрижень, встановлюваний одним кінцем у наскрізні отвори, утворені у другому трубчастому елементі та вставці, на другому кінці стрижня у отворі закріплена шляхом обтиснення С-подібна пружна скоба з проволоки, що пружно охоплює другий трубчастий елемент.

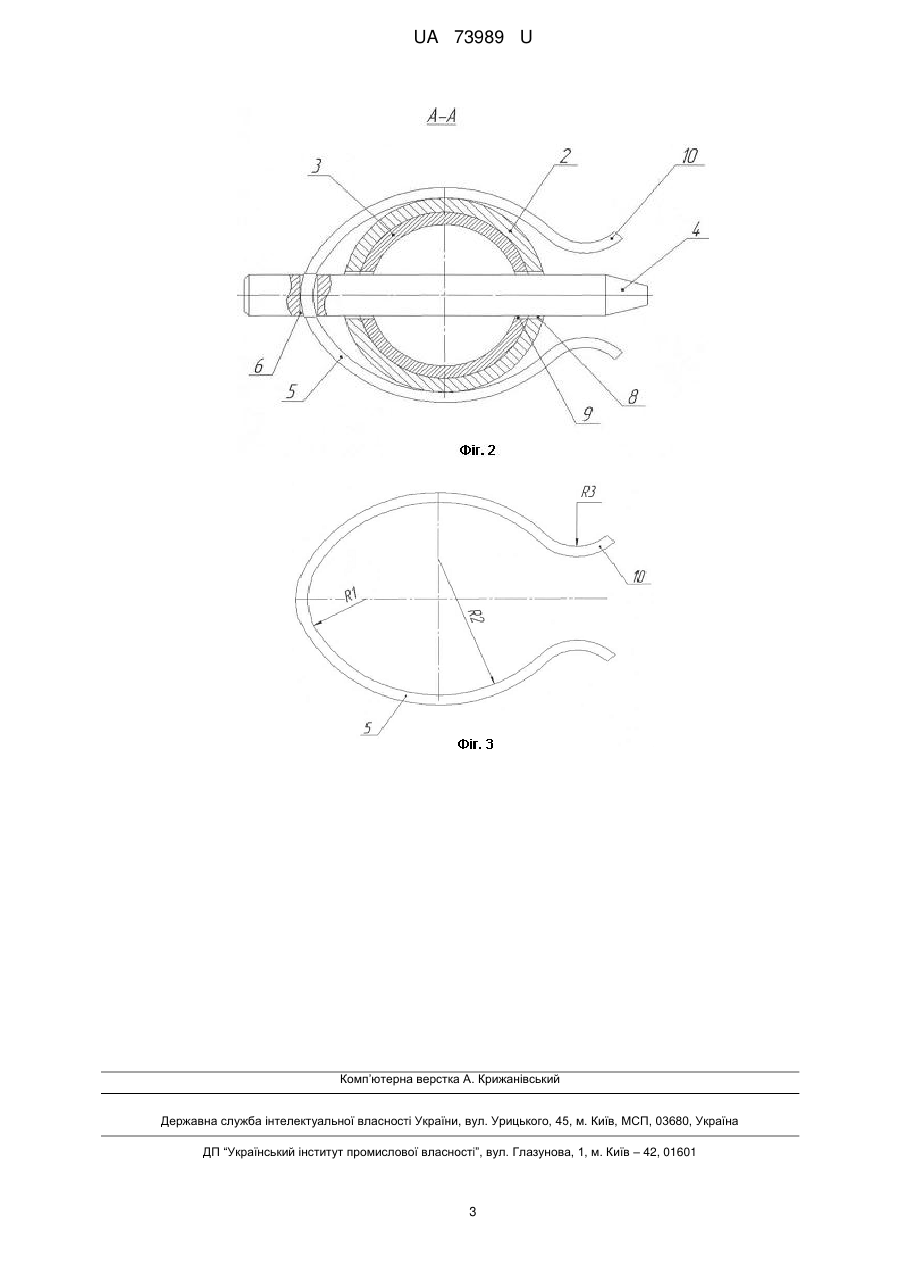

2. Пристрій за п. 1, який відрізняється тим, що С-подібну пружну скобу виконано принаймні з трьома радіусами кривизни.
Текст

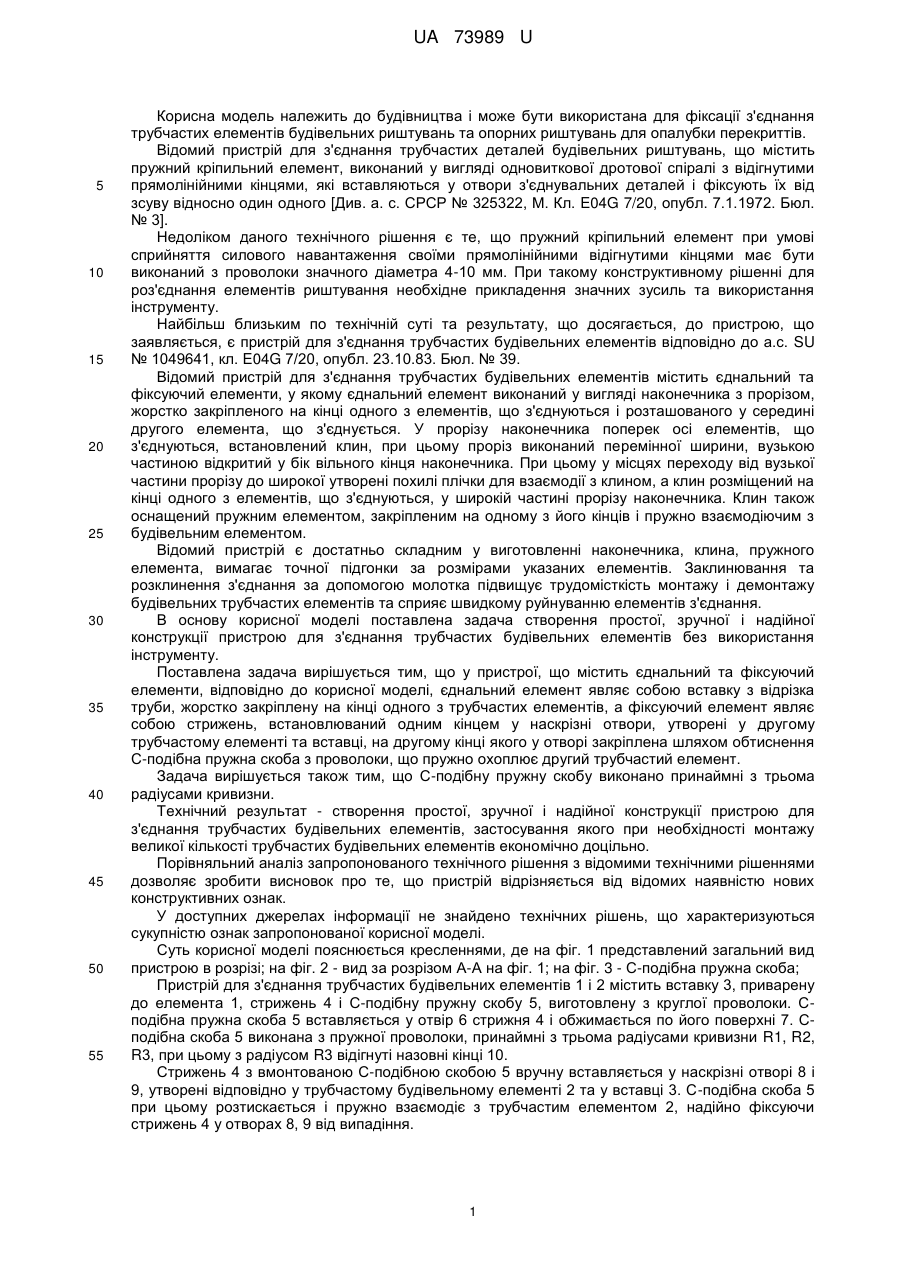

Реферат: UA 73989 U UA 73989 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівництва і може бути використана для фіксації з'єднання трубчастих елементів будівельних риштувань та опорних риштувань для опалубки перекриттів. Відомий пристрій для з'єднання трубчастих деталей будівельних риштувань, що містить пружний кріпильний елемент, виконаний у вигляді одновиткової дротової спіралі з відігнутими прямолінійними кінцями, які вставляються у отвори з'єднувальних деталей і фіксують їх від зсуву відносно один одного [Див. а. с. СРСР № 325322, М. Кл. E04G 7/20, опубл. 7.1.1972. Бюл. № 3]. Недоліком даного технічного рішення є те, що пружний кріпильний елемент при умові сприйняття силового навантаження своїми прямолінійними відігнутими кінцями має бути виконаний з проволоки значного діаметра 4-10 мм. При такому конструктивному рішенні для роз'єднання елементів риштування необхідне прикладення значних зусиль та використання інструменту. Найбільш близьким по технічній суті та результату, що досягається, до пристрою, що заявляється, є пристрій для з'єднання трубчастих будівельних елементів відповідно до а.с. SU № 1049641, кл. E04G 7/20, опубл. 23.10.83. Бюл. № 39. Відомий пристрій для з'єднання трубчастих будівельних елементів містить єднальний та фіксуючий елементи, у якому єднальний елемент виконаний у вигляді наконечника з прорізом, жорстко закріпленого на кінці одного з елементів, що з'єднуються і розташованого у середині другого елемента, що з'єднується. У прорізу наконечника поперек осі елементів, що з'єднуються, встановлений клин, при цьому проріз виконаний перемінної ширини, вузькою частиною відкритий у бік вільного кінця наконечника. При цьому у місцях переходу від вузької частини прорізу до широкої утворені похилі плічки для взаємодії з клином, а клин розміщений на кінці одного з елементів, що з'єднуються, у широкій частині прорізу наконечника. Клин також оснащений пружним елементом, закріпленим на одному з його кінців і пружно взаємодіючим з будівельним елементом. Відомий пристрій є достатньо складним у виготовленні наконечника, клина, пружного елемента, вимагає точної підгонки за розмірами указаних елементів. Заклинювання та розклинення з'єднання за допомогою молотка підвищує трудомісткість монтажу і демонтажу будівельних трубчастих елементів та сприяє швидкому руйнуванню елементів з'єднання. В основу корисної моделі поставлена задача створення простої, зручної і надійної конструкції пристрою для з'єднання трубчастих будівельних елементів без використання інструменту. Поставлена задача вирішується тим, що у пристрої, що містить єднальний та фіксуючий елементи, відповідно до корисної моделі, єднальний елемент являє собою вставку з відрізка труби, жорстко закріплену на кінці одного з трубчастих елементів, а фіксуючий елемент являє собою стрижень, встановлюваний одним кінцем у наскрізні отвори, утворені у другому трубчастому елементі та вставці, на другому кінці якого у отворі закріплена шляхом обтиснення С-подібна пружна скоба з проволоки, що пружно охоплює другий трубчастий елемент. Задача вирішується також тим, що С-подібну пружну скобу виконано принаймні з трьома радіусами кривизни. Технічний результат - створення простої, зручної і надійної конструкції пристрою для з'єднання трубчастих будівельних елементів, застосування якого при необхідності монтажу великої кількості трубчастих будівельних елементів економічно доцільно. Порівняльний аналіз запропонованого технічного рішення з відомими технічними рішеннями дозволяє зробити висновок про те, що пристрій відрізняється від відомих наявністю нових конструктивних ознак. У доступних джерелах інформації не знайдено технічних рішень, що характеризуються сукупністю ознак запропонованої корисної моделі. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 представлений загальний вид пристрою в розрізі; на фіг. 2 - вид за розрізом А-А на фіг. 1; на фіг. 3 - С-подібна пружна скоба; Пристрій для з'єднання трубчастих будівельних елементів 1 і 2 містить вставку 3, приварену до елемента 1, стрижень 4 і С-подібну пружну скобу 5, виготовлену з круглої проволоки. Сподібна пружна скоба 5 вставляється у отвір 6 стрижня 4 і обжимається по його поверхні 7. Сподібна скоба 5 виконана з пружної проволоки, принаймні з трьома радіусами кривизни R1, R2, R3, при цьому з радіусом R3 відігнуті назовні кінці 10. Стрижень 4 з вмонтованою С-подібною скобою 5 вручну вставляється у наскрізні отворі 8 і 9, утворені відповідно у трубчастому будівельному елементі 2 та у вставці 3. С-подібна скоба 5 при цьому розтискається і пружно взаємодіє з трубчастим елементом 2, надійно фіксуючи стрижень 4 у отворах 8, 9 від випадіння. 1 UA 73989 U 5 Демонтаж з'єднання трубчастих елементів 1, 2 здійснюється також вручну, при цьому розтискається С-подібна скоба 5. Застосування пропонованого пристрою сприяє спрощенню технології виготовлення і зниженню металомісткості продукції, сприяє зниженню трудомісткості монтажу та демонтажу без використання інструменту, підвищенню довговічності трубчастих елементів будівельних риштувань. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Пристрій для з'єднання трубчастих будівельних елементів, який містить єднальний та фіксуючий елементи, який відрізняється тим, що єднальний елемент являє собою вставку з відрізка труби, жорстко закріплену на кінці одного з трубчастих елементів, а фіксуючий елемент являє собою стрижень, встановлюваний одним кінцем у наскрізні отвори, утворені у другому трубчастому елементі та вставці, на другому кінці стрижня у отворі закріплена шляхом обтиснення С-подібна пружна скоба з проволоки, що пружно охоплює другий трубчастий елемент. 2. Пристрій за п. 1, який відрізняється тим, що С-подібну пружну скобу виконано принаймні з трьома радіусами кривизни. 2 UA 73989 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for connection of tubular building elements
Автори англійськоюShufani Said Tanios, Alekseiev Yurii Andriiovych, Smirnov Serhii Oleksandrovych
Назва патенту російськоюУстройство для соединения трубчатых строительных элементов
Автори російськоюШуфани Саид Таниос, Алексеев Юрий Андреевич, Смирнов Сергей Александрович
МПК / Мітки
МПК: E04G 7/00
Мітки: пристрій, з'єднання, будівельних, трубчастих, елементів
