Пристрій для зчитування двійкової інформації

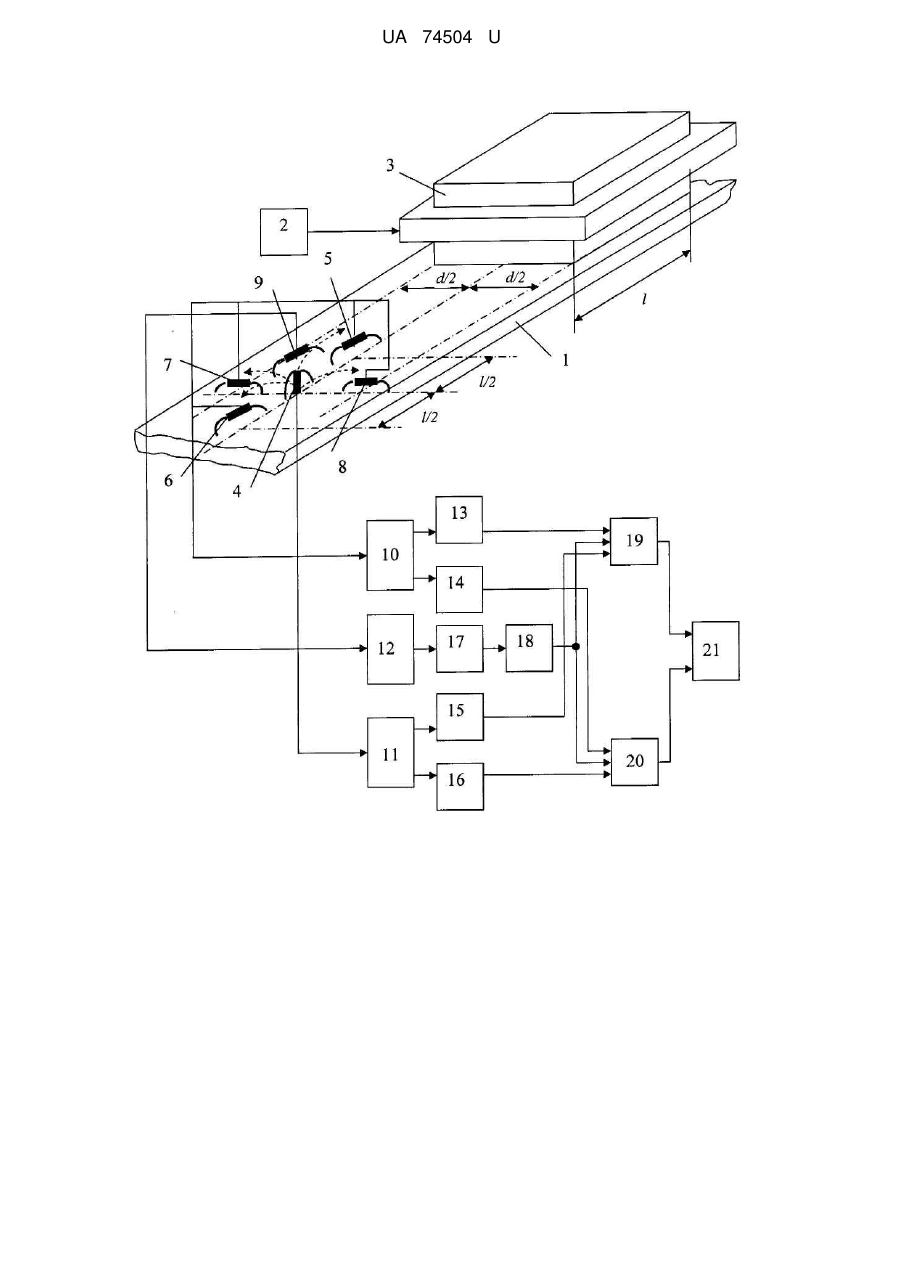

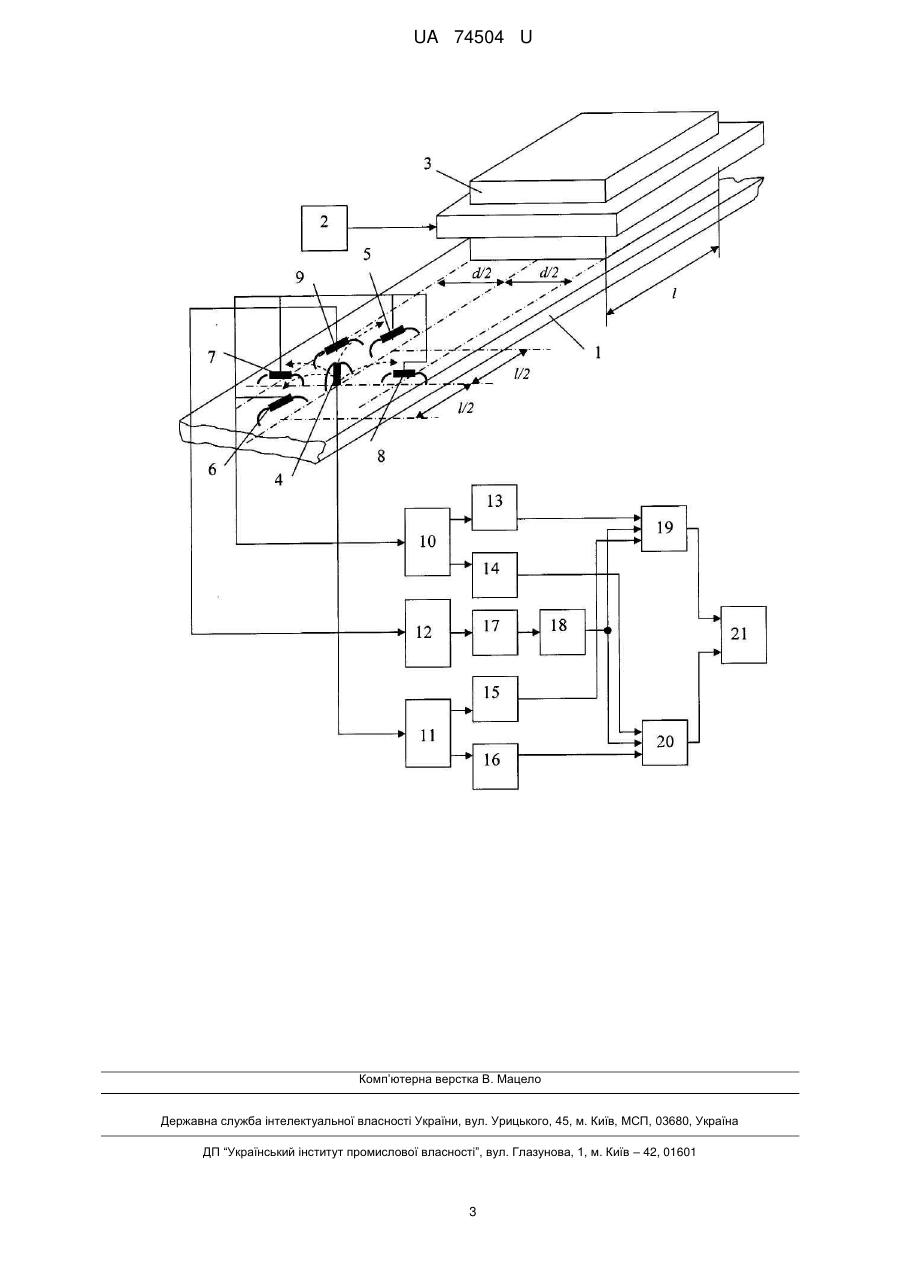

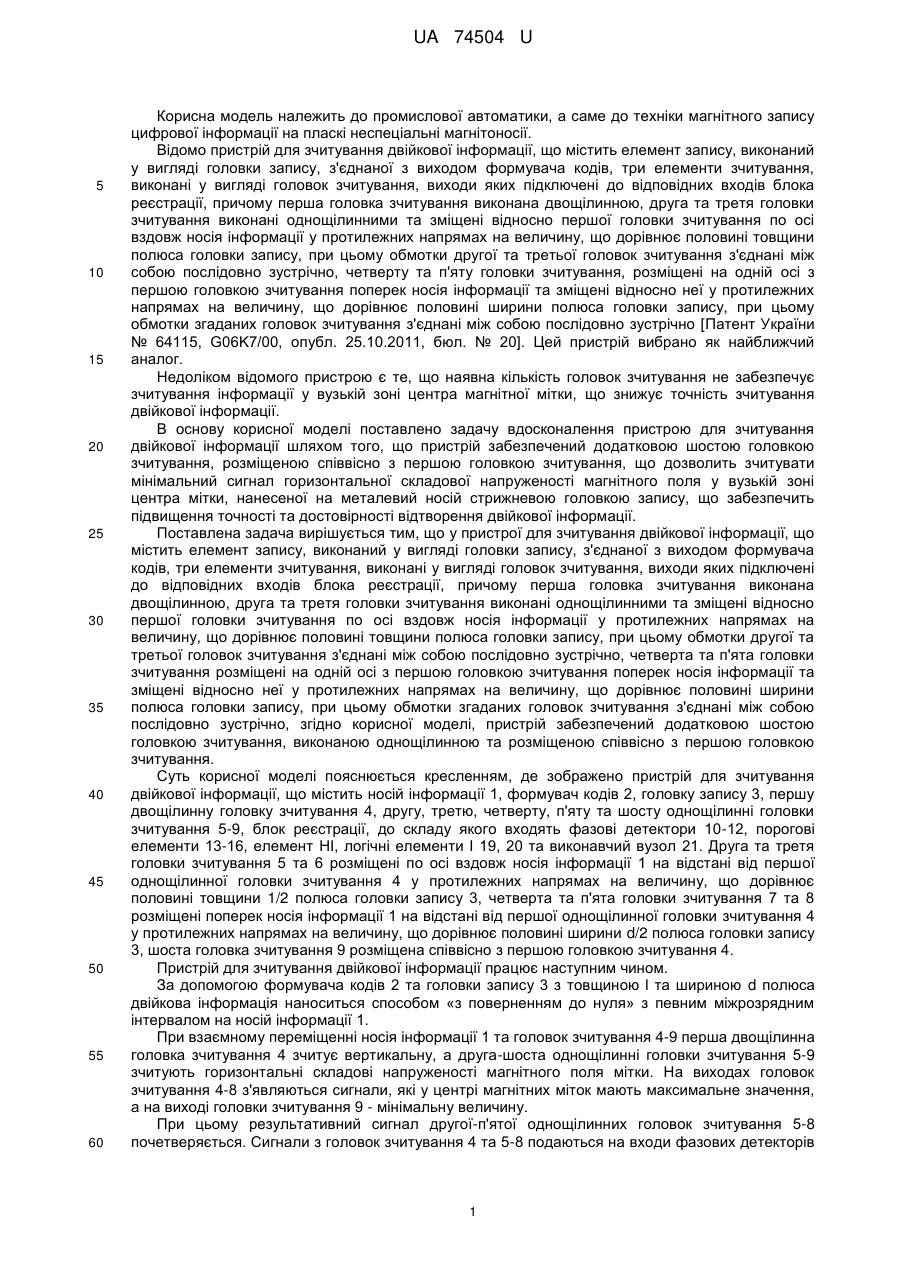

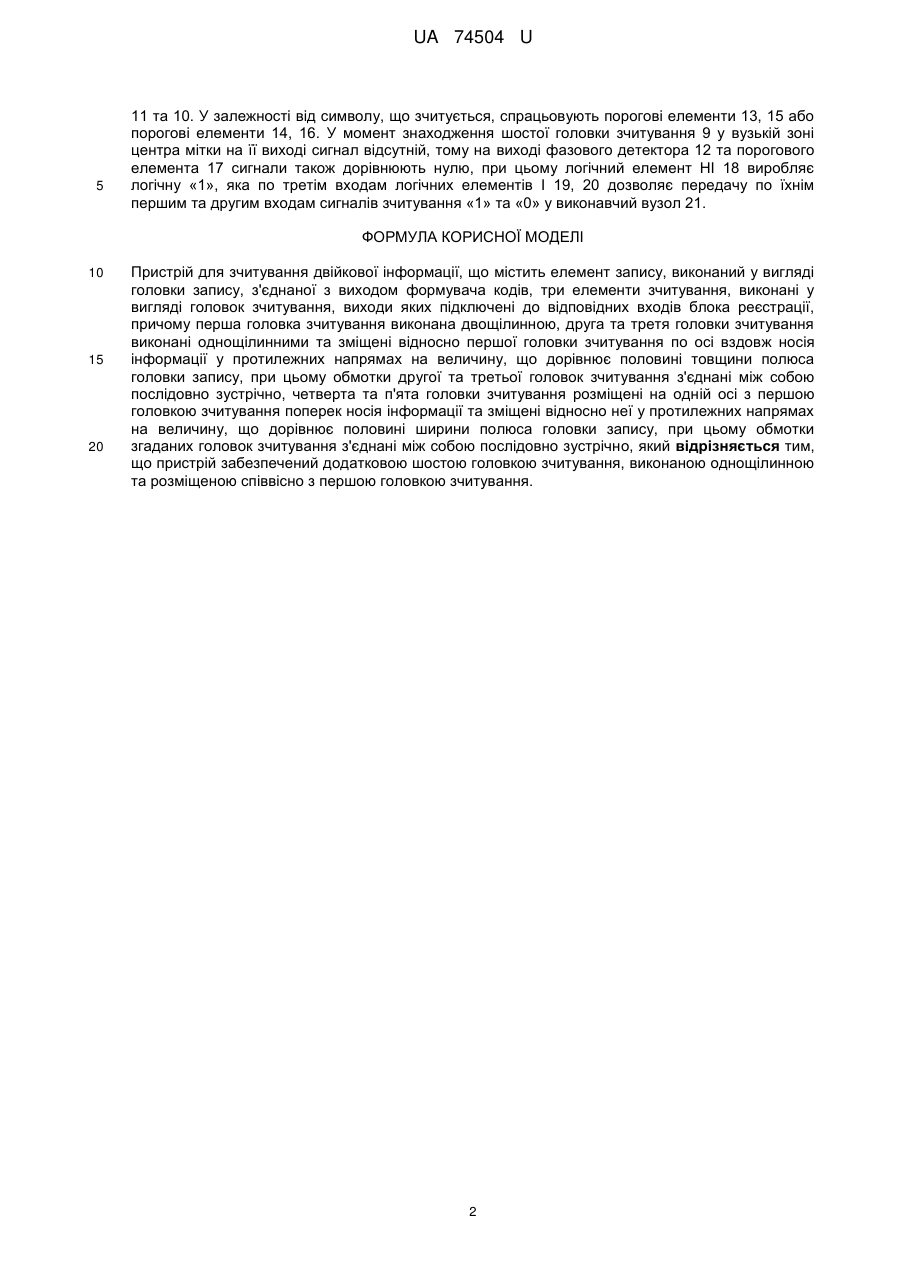

Реферат: UA 74504 U UA 74504 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до промислової автоматики, а саме до техніки магнітного запису цифрової інформації на пласкі неспеціальні магнітоносії. Відомо пристрій для зчитування двійкової інформації, що містить елемент запису, виконаний у вигляді головки запису, з'єднаної з виходом формувача кодів, три елементи зчитування, виконані у вигляді головок зчитування, виходи яких підключені до відповідних входів блока реєстрації, причому перша головка зчитування виконана двощілинною, друга та третя головки зчитування виконані однощілинними та зміщені відносно першої головки зчитування по осі вздовж носія інформації у протилежних напрямах на величину, що дорівнює половині товщини полюса головки запису, при цьому обмотки другої та третьої головок зчитування з'єднані між собою послідовно зустрічно, четверту та п'яту головки зчитування, розміщені на одній осі з першою головкою зчитування поперек носія інформації та зміщені відносно неї у протилежних напрямах на величину, що дорівнює половині ширини полюса головки запису, при цьому обмотки згаданих головок зчитування з'єднані між собою послідовно зустрічно [Патент України № 64115, G06K7/00, опубл. 25.10.2011, бюл. № 20]. Цей пристрій вибрано як найближчий аналог. Недоліком відомого пристрою є те, що наявна кількість головок зчитування не забезпечує зчитування інформації у вузькій зоні центра магнітної мітки, що знижує точність зчитування двійкової інформації. В основу корисної моделі поставлено задачу вдосконалення пристрою для зчитування двійкової інформації шляхом того, що пристрій забезпечений додатковою шостою головкою зчитування, розміщеною співвісно з першою головкою зчитування, що дозволить зчитувати мінімальний сигнал горизонтальної складової напруженості магнітного поля у вузькій зоні центра мітки, нанесеної на металевий носій стрижневою головкою запису, що забезпечить підвищення точності та достовірності відтворення двійкової інформації. Поставлена задача вирішується тим, що у пристрої для зчитування двійкової інформації, що містить елемент запису, виконаний у вигляді головки запису, з'єднаної з виходом формувача кодів, три елементи зчитування, виконані у вигляді головок зчитування, виходи яких підключені до відповідних входів блока реєстрації, причому перша головка зчитування виконана двощілинною, друга та третя головки зчитування виконані однощілинними та зміщені відносно першої головки зчитування по осі вздовж носія інформації у протилежних напрямах на величину, що дорівнює половині товщини полюса головки запису, при цьому обмотки другої та третьої головок зчитування з'єднані між собою послідовно зустрічно, четверта та п'ята головки зчитування розміщені на одній осі з першою головкою зчитування поперек носія інформації та зміщені відносно неї у протилежних напрямах на величину, що дорівнює половині ширини полюса головки запису, при цьому обмотки згаданих головок зчитування з'єднані між собою послідовно зустрічно, згідно корисної моделі, пристрій забезпечений додатковою шостою головкою зчитування, виконаною однощілинною та розміщеною співвісно з першою головкою зчитування. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування двійкової інформації, що містить носій інформації 1, формувач кодів 2, головку запису 3, першу двощілинну головку зчитування 4, другу, третю, четверту, п'яту та шосту однощілинні головки зчитування 5-9, блок реєстрації, до складу якого входять фазові детектори 10-12, порогові елементи 13-16, елемент НІ, логічні елементи І 19, 20 та виконавчий вузол 21. Друга та третя головки зчитування 5 та 6 розміщені по осі вздовж носія інформації 1 на відстані від першої однощілинної головки зчитування 4 у протилежних напрямах на величину, що дорівнює половині товщини 1/2 полюса головки запису 3, четверта та п'ята головки зчитування 7 та 8 розміщені поперек носія інформації 1 на відстані від першої однощілинної головки зчитування 4 у протилежних напрямах на величину, що дорівнює половині ширини d/2 полюса головки запису 3, шоста головка зчитування 9 розміщена співвісно з першою головкою зчитування 4. Пристрій для зчитування двійкової інформації працює наступним чином. За допомогою формувача кодів 2 та головки запису 3 з товщиною l та шириною d полюса двійкова інформація наноситься способом «з поверненням до нуля» з певним міжрозрядним інтервалом на носій інформації 1. При взаємному переміщенні носія інформації 1 та головок зчитування 4-9 перша двощілинна головка зчитування 4 зчитує вертикальну, а друга-шоста однощілинні головки зчитування 5-9 зчитують горизонтальні складові напруженості магнітного поля мітки. На виходах головок зчитування 4-8 з'являються сигнали, які у центрі магнітних міток мають максимальне значення, а на виході головки зчитування 9 - мінімальну величину. При цьому результативний сигнал другої-п'ятої однощілинних головок зчитування 5-8 почетверяється. Сигнали з головок зчитування 4 та 5-8 подаються на входи фазових детекторів 1 UA 74504 U 5 11 та 10. У залежності від символу, що зчитується, спрацьовують порогові елементи 13, 15 або порогові елементи 14, 16. У момент знаходження шостої головки зчитування 9 у вузькій зоні центра мітки на її виході сигнал відсутній, тому на виході фазового детектора 12 та порогового елемента 17 сигнали також дорівнюють нулю, при цьому логічний елемент НІ 18 виробляє логічну «1», яка по третім входам логічних елементів І 19, 20 дозволяє передачу по їхнім першим та другим входам сигналів зчитування «1» та «0» у виконавчий вузол 21. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Пристрій для зчитування двійкової інформації, що містить елемент запису, виконаний у вигляді головки запису, з'єднаної з виходом формувача кодів, три елементи зчитування, виконані у вигляді головок зчитування, виходи яких підключені до відповідних входів блока реєстрації, причому перша головка зчитування виконана двощілинною, друга та третя головки зчитування виконані однощілинними та зміщені відносно першої головки зчитування по осі вздовж носія інформації у протилежних напрямах на величину, що дорівнює половині товщини полюса головки запису, при цьому обмотки другої та третьої головок зчитування з'єднані між собою послідовно зустрічно, четверта та п'ята головки зчитування розміщені на одній осі з першою головкою зчитування поперек носія інформації та зміщені відносно неї у протилежних напрямах на величину, що дорівнює половині ширини полюса головки запису, при цьому обмотки згаданих головок зчитування з'єднані між собою послідовно зустрічно, який відрізняється тим, що пристрій забезпечений додатковою шостою головкою зчитування, виконаною однощілинною та розміщеною співвісно з першою головкою зчитування. 2 UA 74504 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
