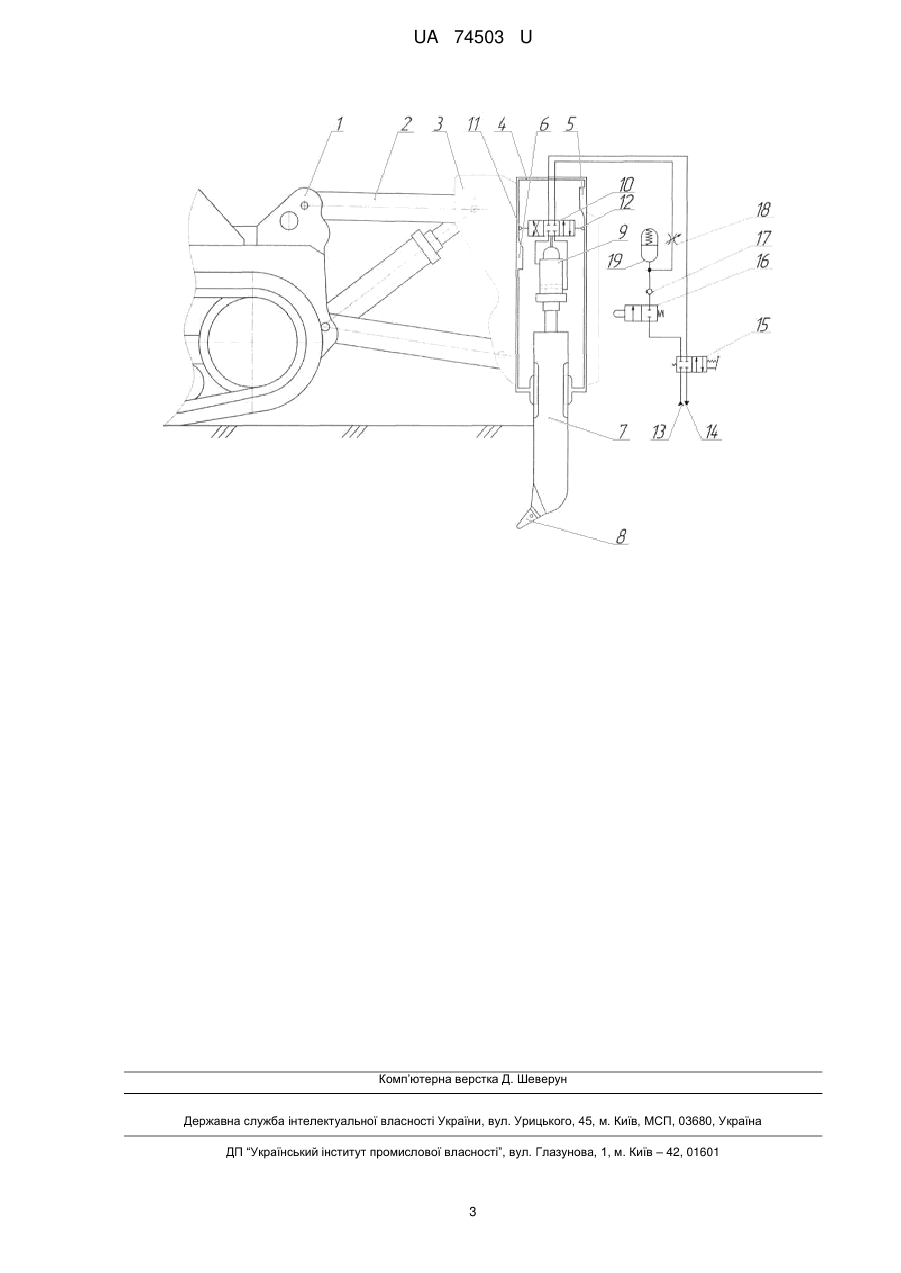

Розпушник активної дії

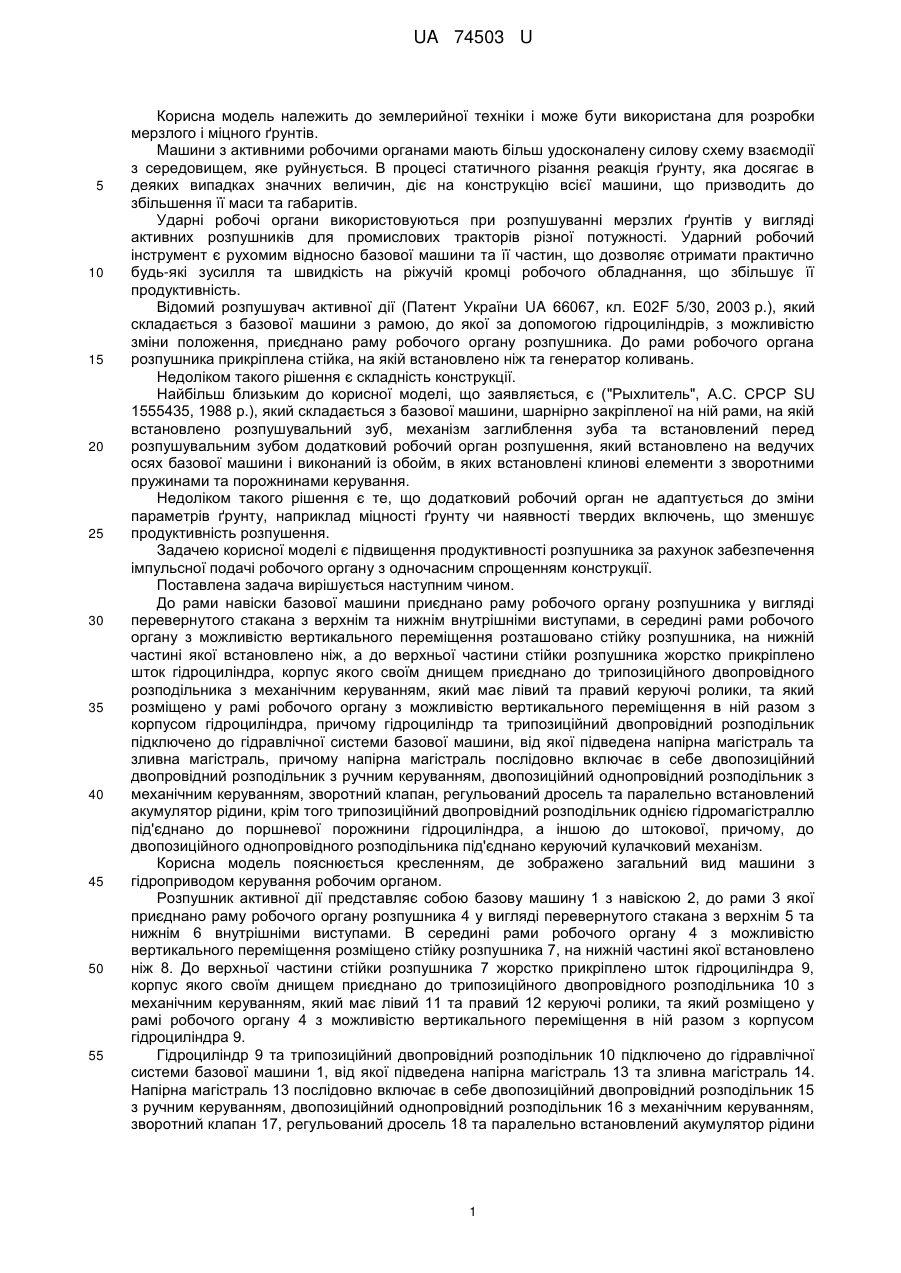

Реферат: UA 74503 U UA 74503 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до землерийної техніки і може бути використана для розробки мерзлого і міцного ґрунтів. Машини з активними робочими органами мають більш удосконалену силову схему взаємодії з середовищем, яке руйнується. В процесі статичного різання реакція ґрунту, яка досягає в деяких випадках значних величин, діє на конструкцію всієї машини, що призводить до збільшення її маси та габаритів. Ударні робочі органи використовуються при розпушуванні мерзлих ґрунтів у вигляді активних розпушників для промислових тракторів різної потужності. Ударний робочий інструмент є рухомим відносно базової машини та її частин, що дозволяє отримати практично будь-які зусилля та швидкість на ріжучій кромці робочого обладнання, що збільшує її продуктивність. Відомий розпушувач активної дії (Патент України UA 66067, кл. Е02F 5/30, 2003 р.), який складається з базової машини з рамою, до якої за допомогою гідроциліндрів, з можливістю зміни положення, приєднано раму робочого органу розпушника. До рами робочого органа розпушника прикріплена стійка, на якій встановлено ніж та генератор коливань. Недоліком такого рішення є складність конструкції. Найбільш близьким до корисної моделі, що заявляється, є ("Рыхлитель", А.С. СРСР SU 1555435, 1988 р.), який складається з базової машини, шарнірно закріпленої на ній рами, на якій встановлено розпушувальний зуб, механізм заглиблення зуба та встановлений перед розпушувальним зубом додатковий робочий орган розпушення, який встановлено на ведучих осях базової машини і виконаний із обойм, в яких встановлені клинові елементи з зворотними пружинами та порожнинами керування. Недоліком такого рішення є те, що додатковий робочий орган не адаптується до зміни параметрів ґрунту, наприклад міцності ґрунту чи наявності твердих включень, що зменшує продуктивність розпушення. Задачею корисної моделі є підвищення продуктивності розпушника за рахунок забезпечення імпульсної подачі робочого органу з одночасним спрощенням конструкції. Поставлена задача вирішується наступним чином. До рами навіски базової машини приєднано раму робочого органу розпушника у вигляді перевернутого стакана з верхнім та нижнім внутрішніми виступами, в середині рами робочого органу з можливістю вертикального переміщення розташовано стійку розпушника, на нижній частині якої встановлено ніж, а до верхньої частини стійки розпушника жорстко прикріплено шток гідроциліндра, корпус якого своїм днищем приєднано до трипозиційного двопровідного розподільника з механічним керуванням, який має лівий та правий керуючі ролики, та який розміщено у рамі робочого органу з можливістю вертикального переміщення в ній разом з корпусом гідроциліндра, причому гідроциліндр та трипозиційний двопровідний розподільник підключено до гідравлічної системи базової машини, від якої підведена напірна магістраль та зливна магістраль, причому напірна магістраль послідовно включає в себе двопозиційний двопровідний розподільник з ручним керуванням, двопозиційний однопровідний розподільник з механічним керуванням, зворотний клапан, регульований дросель та паралельно встановлений акумулятор рідини, крім того трипозиційний двопровідний розподільник однією гідромагістраллю під'єднано до поршневої порожнини гідроциліндра, а іншою до штокової, причому, до двопозиційного однопровідного розподільника під'єднано керуючий кулачковий механізм. Корисна модель пояснюється кресленням, де зображено загальний вид машини з гідроприводом керування робочим органом. Розпушник активної дії представляє собою базову машину 1 з навіскою 2, до рами 3 якої приєднано раму робочого органу розпушника 4 у вигляді перевернутого стакана з верхнім 5 та нижнім 6 внутрішніми виступами. В середині рами робочого органу 4 з можливістю вертикального переміщення розміщено стійку розпушника 7, на нижній частині якої встановлено ніж 8. До верхньої частини стійки розпушника 7 жорстко прикріплено шток гідроциліндра 9, корпус якого своїм днищем приєднано до трипозиційного двопровідного розподільника 10 з механічним керуванням, який має лівий 11 та правий 12 керуючі ролики, та який розміщено у рамі робочого органу 4 з можливістю вертикального переміщення в ній разом з корпусом гідроциліндра 9. Гідроциліндр 9 та трипозиційний двопровідний розподільник 10 підключено до гідравлічної системи базової машини 1, від якої підведена напірна магістраль 13 та зливна магістраль 14. Напірна магістраль 13 послідовно включає в себе двопозиційний двопровідний розподільник 15 з ручним керуванням, двопозиційний однопровідний розподільник 16 з механічним керуванням, зворотний клапан 17, регульований дросель 18 та паралельно встановлений акумулятор рідини 1 UA 74503 U 5 10 15 20 25 30 35 19. Трипозиційний двопровідний розподільник 10 однією гідромагістраллю під'єднано до поршневої порожнини гідроциліндра 9, а іншою до штокової. При цьому, до двопозиційного однопровідного розподільника 16 під'єднано керуючий кулачковий механізм (на кресленні умовно не показаний). Розпушник активної дії працює наступним чином. Перед початком роботи шток гідроциліндра навіски 2 висунутий на максимальну довжину, навіска розпушника 2 піднята, стійка розпушника 7 з ножем 8 знаходяться вище рівня землі, трипозиційний двопровідний розподільник 10 з механічним керуванням знаходиться в середньому положенні, а двопозиційний двопровідний розподільник 15 з механічним керуванням знаходиться в крайньому лівому положенні. При русі базової машини 1 та включенні гідронасосу (на кресленні не показано) базової машини 1 стійка розпушника 7 з ножем 8 починає заглиблюватись в фунт, після чого машиніст перемикає двопозиційний однопрохідний розподільник 15 у праве положення. Кулачковий механізм, що керує розподільником 16, постійно переключає його в ліве та праве положення, подаючи імпульс робочої рідини, що заряджає акумулятор 19. В процесі заглиблення стійки 7 з ножем 8 в ґрунт, на нижню грань ножа 8 діє реакція опору заглиблення, що намагається заштовхнути стійку 7 у раму робочого органу 4, що призводить до руху стійки розпушника 7, гідроциліндра 9 та трипозиційного двопровідного розподільника 10 вгору, завдяки чому ролик керування 12, наштовхуючись на верхній виступ 5 рами робочого органу 4, перемикає трипозиційний двопровідний розподільник 10 у праве положення. При цьому, гідрорідина від бака через двопозиційний розподільник 16 та від акумулятора гідрорідини 19 через регульований дросель 18 імпульсно подається до штокової порожнини гідроциліндра 9, завдяки чому відбувається імпульсна подача гідрорідини на стійку 7, що намагається заглибити ніж 8 в ґрунт. Імпульсна подача ножа 8 буде відбуватись поки реакція опору заглиблення не зменшується. В процесі виглиблення стійки 7 з ножем 8 з ґрунту, на передню грань ножа 8 діє реакція опору виглиблення, що намагається витягнути стійку 7 з рами робочого органу 4, завдяки чому ролик керування 11, наштовхуючись на нижній виступ 6 рами робочого органу 4, перемикає трипозиційний двопровідний розподільник 10 у ліве положення. При цьому, гідрорідина від бака через двопозиційний розподільник 16 та від акумулятора гідрорідини 19 через регульований дросель 18 імпульсно подається до поршневої порожнини гідроциліндра 9, завдяки чому відбувається імпульсна подача гідрорідини на стійку 7, що намагається виглибити ніж 8 з ґрунту. Імпульсна подача ножа 8 буде відбуватись поки реакція опору заглиблення не зменшується. Таким чином підвищується продуктивність розпушника з одночасним спрощенням конструкції та зменшується енергоємність розробки ґрунту за рахунок забезпечення імпульсної подачі робочого органа. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 Розпушник активної дії, що містить базову машину з рамою, до якої кріпиться рама зі стійкою розпушника з ножем, який відрізняється тим, що: до рами навіски базової машини приєднано раму робочого органу розпушника у вигляді перевернутого стакана з верхнім та нижнім внутрішніми виступами, в середині рами робочого органу з можливістю вертикального переміщення розташовано стійку розпушника, на нижній частині якої встановлено ніж, а до верхньої частини стійки розпушника жорстко прикріплено шток гідроциліндра, корпус якого своїм днищем приєднано до трипозиційного двопровідного розподільника з механічним керуванням, який має лівий та правий керуючі ролики, та який розміщено у рамі робочого органу з можливістю вертикального переміщення в ній разом з корпусом гідроциліндра, причому гідроциліндр та трипозиційний двопровідний розподільник підключено до гідравлічної системи базової машини, від якої підведена напірна магістраль та зливна магістраль, причому напірна магістраль послідовно включає в себе двопозиційний двопровідний розподільник з ручним керуванням, двопозиційний однопровідний розподільник з механічним керуванням, зворотний клапан, регульований дросель та паралельно встановлений акумулятор рідини, крім того трипозиційний двопровідний розподільник однією гідромагістраллю під'єднано до поршневої порожнини гідроциліндра, а іншою до штокової, причому, до двопозиційного однопровідного розподільника під'єднано керуючий кулачковий механізм. 2 UA 74503 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
