Спосіб магнітно-імпульсного притягання металевих заготівок одновитковим прямокутним індуктором, що складається з двох паралельних гілок та розташований над допоміжним екраном
Номер патенту: 74736
Опубліковано: 12.11.2012
Автори: Гнатов Андрій Вікторович, Чаплигін Євген Олександрович, Дробінін Олександр Михайлович, Щиголєва Світлана Олександрівна, Батигін Юрій Вікторович, Гопко Андрей Васильевич
Формула / Реферат

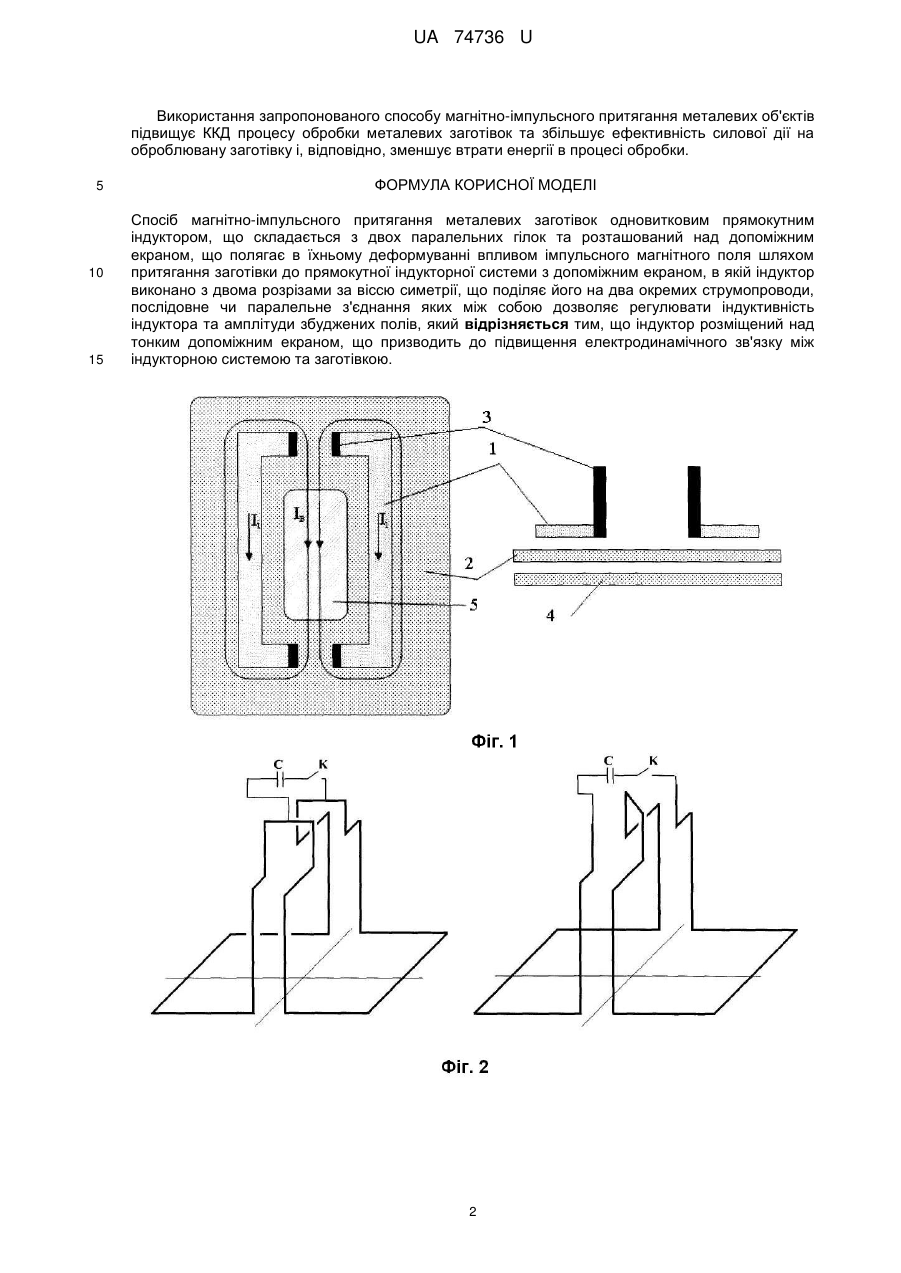

Спосіб магнітно-імпульсного притягання металевих заготівок одновитковим прямокутним індуктором, що складається з двох паралельних гілок та розташований над допоміжним екраном, що полягає в їхньому деформуванні впливом імпульсного магнітного поля шляхом притягання заготівки до прямокутної індукторної системи з допоміжним екраном, в якій індуктор виконано з двома розрізами за віссю симетрії, що поділяє його на два окремих струмопроводи, послідовне чи паралельне з'єднання яких між собою дозволяє регулювати індуктивність індуктора та амплітуди збуджених полів, який відрізняється тим, що індуктор розміщений над тонким допоміжним екраном, що призводить до підвищення електродинамічного зв'язку між індукторною системою та заготівкою.
Текст

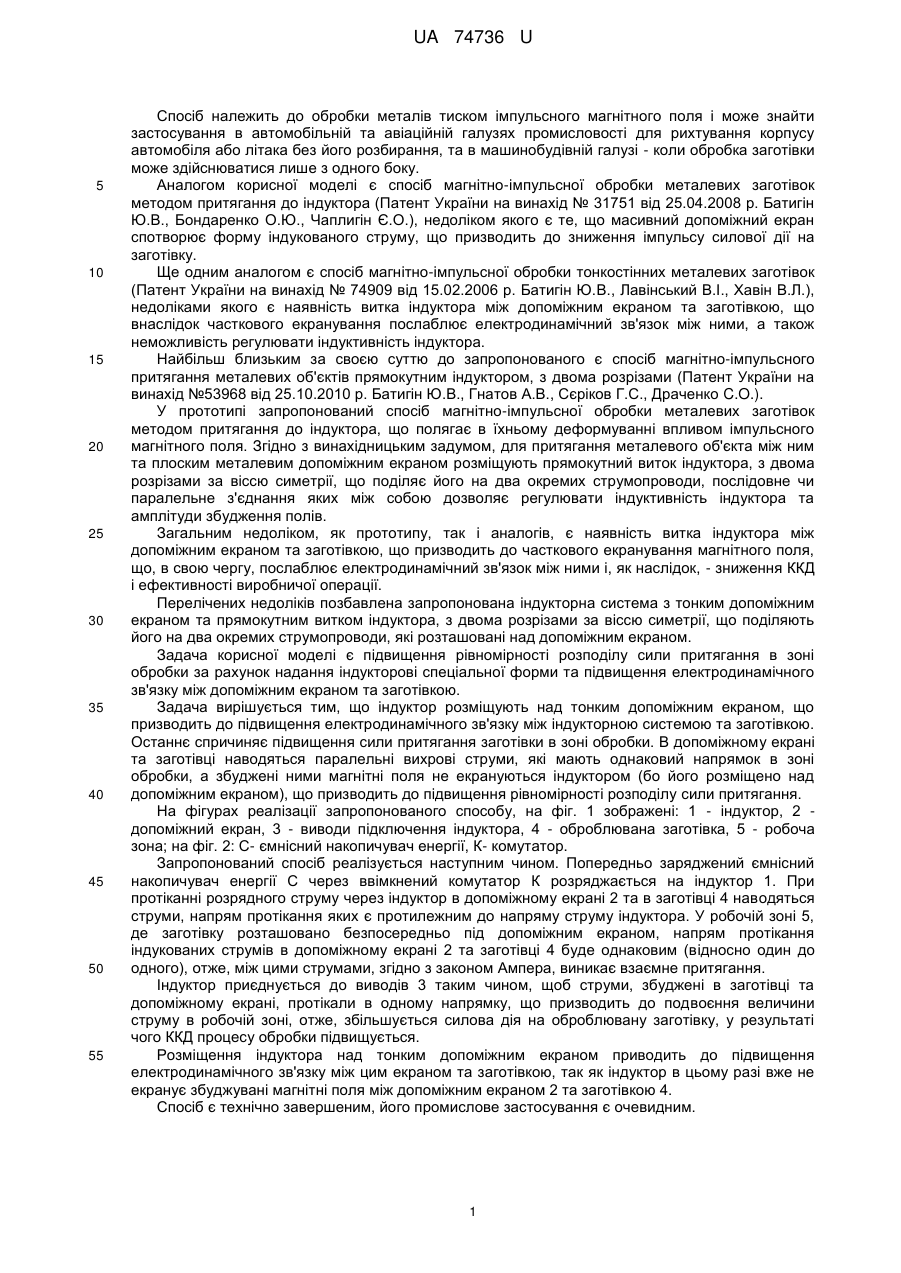

Реферат: Спосіб магнітно-імпульсного притягання металевих заготівок одновитковим прямокутним індуктором, що складається з двох паралельних гілок та розташований над допоміжним екраном належить до обробки металів тиском імпульсного магнітного поля і може знайти застосування в автомобільній та авіаційній галузях промисловості для рихтування корпусу автомобіля або літака без його розбирання, та в машинобудівній галузі - коли обробка заготівки може здійснюватися лише з одного боку. UA 74736 U (12) UA 74736 U UA 74736 U 5 10 15 20 25 30 35 40 45 50 55 Спосіб належить до обробки металів тиском імпульсного магнітного поля і може знайти застосування в автомобільній та авіаційній галузях промисловості для рихтування корпусу автомобіля або літака без його розбирання, та в машинобудівній галузі - коли обробка заготівки може здійснюватися лише з одного боку. Аналогом корисної моделі є спосіб магнітно-імпульсної обробки металевих заготівок методом притягання до індуктора (Патент України на винахід № 31751 від 25.04.2008 р. Батигін Ю.В., Бондаренко О.Ю., Чаплигін Є.О.), недоліком якого є те, що масивний допоміжний екран спотворює форму індукованого струму, що призводить до зниження імпульсу силової дії на заготівку. Ще одним аналогом є спосіб магнітно-імпульсної обробки тонкостінних металевих заготівок (Патент України на винахід № 74909 від 15.02.2006 р. Батигін Ю.В., Лавінський В.І., Хавін В.Л.), недоліками якого є наявність витка індуктора між допоміжним екраном та заготівкою, що внаслідок часткового екранування послаблює електродинамічний зв'язок між ними, а також неможливість регулювати індуктивність індуктора. Найбільш близьким за своєю суттю до запропонованого є спосіб магнітно-імпульсного притягання металевих об'єктів прямокутним індуктором, з двома розрізами (Патент України на винахід №53968 від 25.10.2010 р. Батигін Ю.В., Гнатов А.В., Сєріков Г.С., Драченко C.O.). У прототипі запропонований спосіб магнітно-імпульсної обробки металевих заготівок методом притягання до індуктора, що полягає в їхньому деформуванні впливом імпульсного магнітного поля. Згідно з винахідницьким задумом, для притягання металевого об'єкта між ним та плоским металевим допоміжним екраном розміщують прямокутний виток індуктора, з двома розрізами за віссю симетрії, що поділяє його на два окремих струмопроводи, послідовне чи паралельне з'єднання яких між собою дозволяє регулювати індуктивність індуктора та амплітуди збудження полів. Загальним недоліком, як прототипу, так і аналогів, є наявність витка індуктора між допоміжним екраном та заготівкою, що призводить до часткового екранування магнітного поля, що, в свою чергу, послаблює електродинамічний зв'язок між ними і, як наслідок, - зниження ККД і ефективності виробничої операції. Перелічених недоліків позбавлена запропонована індукторна система з тонким допоміжним екраном та прямокутним витком індуктора, з двома розрізами за віссю симетрії, що поділяють його на два окремих струмопроводи, які розташовані над допоміжним екраном. Задача корисної моделі є підвищення рівномірності розподілу сили притягання в зоні обробки за рахунок надання індукторові спеціальної форми та підвищення електродинамічного зв'язку між допоміжним екраном та заготівкою. Задача вирішується тим, що індуктор розміщують над тонким допоміжним екраном, що призводить до підвищення електродинамічного зв'язку між індукторною системою та заготівкою. Останнє спричиняє підвищення сили притягання заготівки в зоні обробки. В допоміжному екрані та заготівці наводяться паралельні вихрові струми, які мають однаковий напрямок в зоні обробки, а збуджені ними магнітні поля не екрануються індуктором (бо його розміщено над допоміжним екраном), що призводить до підвищення рівномірності розподілу сили притягання. На фігурах реалізації запропонованого способу, на фіг. 1 зображені: 1 - індуктор, 2 допоміжний екран, 3 - виводи підключення індуктора, 4 - оброблювана заготівка, 5 - робоча зона; на фіг. 2: С- ємнісний накопичувач енергії, К- комутатор. Запропонований спосіб реалізується наступним чином. Попередньо заряджений ємнісний накопичувач енергії С через ввімкнений комутатор К розряджається на індуктор 1. При протіканні розрядного струму через індуктор в допоміжному екрані 2 та в заготівці 4 наводяться струми, напрям протікання яких є протилежним до напряму струму індуктора. У робочій зоні 5, де заготівку розташовано безпосередньо під допоміжним екраном, напрям протікання індукованих струмів в допоміжному екрані 2 та заготівці 4 буде однаковим (відносно один до одного), отже, між цими струмами, згідно з законом Ампера, виникає взаємне притягання. Індуктор приєднується до виводів 3 таким чином, щоб струми, збуджені в заготівці та допоміжному екрані, протікали в одному напрямку, що призводить до подвоєння величини струму в робочій зоні, отже, збільшується силова дія на оброблювану заготівку, у результаті чого ККД процесу обробки підвищується. Розміщення індуктора над тонким допоміжним екраном приводить до підвищення електродинамічного зв'язку між цим екраном та заготівкою, так як індуктор в цьому разі вже не екранує збуджувані магнітні поля між допоміжним екраном 2 та заготівкою 4. Спосіб є технічно завершеним, його промислове застосування є очевидним. 1 UA 74736 U Використання запропонованого способу магнітно-імпульсного притягання металевих об'єктів підвищує ККД процесу обробки металевих заготівок та збільшує ефективність силової дії на оброблювану заготівку і, відповідно, зменшує втрати енергії в процесі обробки. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб магнітно-імпульсного притягання металевих заготівок одновитковим прямокутним індуктором, що складається з двох паралельних гілок та розташований над допоміжним екраном, що полягає в їхньому деформуванні впливом імпульсного магнітного поля шляхом притягання заготівки до прямокутної індукторної системи з допоміжним екраном, в якій індуктор виконано з двома розрізами за віссю симетрії, що поділяє його на два окремих струмопроводи, послідовне чи паралельне з'єднання яких між собою дозволяє регулювати індуктивність індуктора та амплітуди збуджених полів, який відрізняється тим, що індуктор розміщений над тонким допоміжним екраном, що призводить до підвищення електродинамічного зв'язку між індукторною системою та заготівкою. 2 UA 74736 U Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of magnetic pulse attraction of metal blanks by rectangular single-turn inductor, which consists of two parallel branches and located above auxiliary shield
Автори англійськоюBatyhin Yurii Viktorovych, Hnatov Andrii Viktorovych, Chaplyhin Yevhen Oleksandrovych, Hopko Andrei Vasylievych, Schyholieva Svitlana Oleksandrivna, Drobinin Oleksandr Mykhailovych
Назва патенту російськоюСпособ магнитно-импульсного притяжения металлических заготовок одновитковым прямоугольным индуктором, состоящим из двух параллельных ветвей и расположенным над вспомогательным экраном
Автори російськоюБатыгин Юрий Викторович, Гнатов Андрей Викторович, Чаплыгин Евгений Александрович, Гопко Андрей Васильевич, Щиголева Светлана Александровна, Дробинин Александр Михайлович
МПК / Мітки
МПК: B21D 26/00
Мітки: одновитковим, гілок, екраном, металевих, розташований, допоміжним, складається, прямокутним, паралельних, притягання, магнітно-імпульсного, індуктором, спосіб, заготівок, двох
