Утримувач для паличок

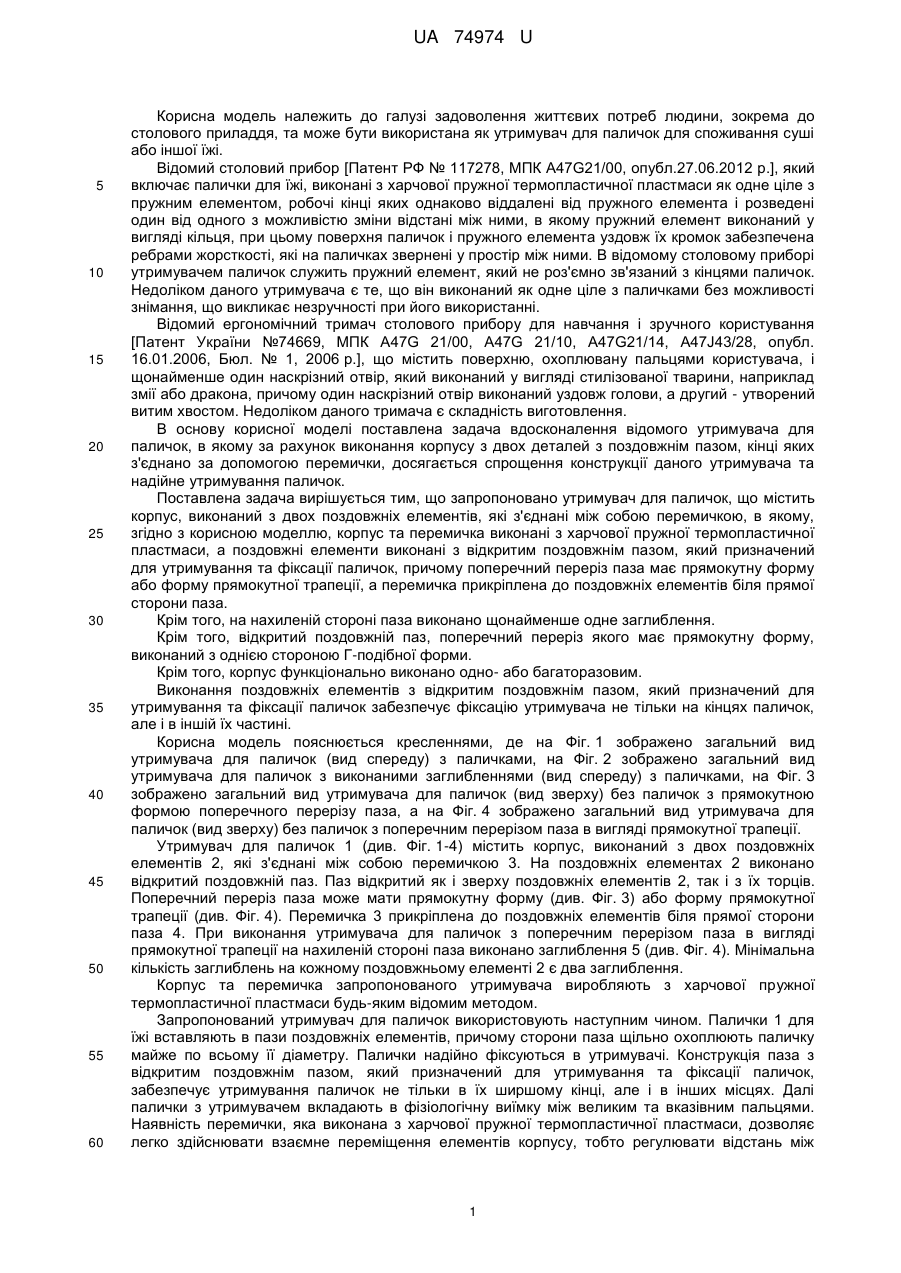

Реферат: UA 74974 U UA 74974 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі задоволення життєвих потреб людини, зокрема до столового приладдя, та може бути використана як утримувач для паличок для споживання суші або іншої їжі. Відомий столовий прибор [Патент РФ № 117278, МПК A47G21/00, опубл.27.06.2012 p.], який включає палички для їжі, виконані з харчової пружної термопластичної пластмаси як одне ціле з пружним елементом, робочі кінці яких однаково віддалені від пружного елемента і розведені один від одного з можливістю зміни відстані між ними, в якому пружний елемент виконаний у вигляді кільця, при цьому поверхня паличок і пружного елемента уздовж їх кромок забезпечена ребрами жорсткості, які на паличках звернені у простір між ними. В відомому столовому приборі утримувачем паличок служить пружний елемент, який не роз'ємно зв'язаний з кінцями паличок. Недоліком даного утримувача є те, що він виконаний як одне ціле з паличками без можливості знімання, що викликає незручності при його використанні. Відомий ергономічний тримач столового прибору для навчання і зручного користування [Патент України №74669, МПК A47G 21/00, A47G 21/10, A47G21/14, A47J43/28, опубл. 16.01.2006, Бюл. № 1, 2006 p.], що містить поверхню, охоплювану пальцями користувача, і щонайменше один наскрізний отвір, який виконаний у вигляді стилізованої тварини, наприклад змії або дракона, причому один наскрізний отвір виконаний уздовж голови, а другий - утворений витим хвостом. Недоліком даного тримача є складність виготовлення. В основу корисної моделі поставлена задача вдосконалення відомого утримувача для паличок, в якому за рахунок виконання корпусу з двох деталей з поздовжнім пазом, кінці яких з'єднано за допомогою перемички, досягається спрощення конструкції даного утримувача та надійне утримування паличок. Поставлена задача вирішується тим, що запропоновано утримувач для паличок, що містить корпус, виконаний з двох поздовжніх елементів, які з'єднані між собою перемичкою, в якому, згідно з корисною моделлю, корпус та перемичка виконані з харчової пружної термопластичної пластмаси, а поздовжні елементи виконані з відкритим поздовжнім пазом, який призначений для утримування та фіксації паличок, причому поперечний переріз паза має прямокутну форму або форму прямокутної трапеції, а перемичка прикріплена до поздовжніх елементів біля прямої сторони паза. Крім того, на нахиленій стороні паза виконано щонайменше одне заглиблення. Крім того, відкритий поздовжній паз, поперечний переріз якого має прямокутну форму, виконаний з однією стороною Г-подібної форми. Крім того, корпус функціонально виконано одно- або багаторазовим. Виконання поздовжніх елементів з відкритим поздовжнім пазом, який призначений для утримування та фіксації паличок забезпечує фіксацію утримувача не тільки на кінцях паличок, але і в іншій їх частині. Корисна модель пояснюється кресленнями, де на Фіг. 1 зображено загальний вид утримувача для паличок (вид спереду) з паличками, на Фіг. 2 зображено загальний вид утримувача для паличок з виконаними заглибленнями (вид спереду) з паличками, на Фіг. 3 зображено загальний вид утримувача для паличок (вид зверху) без паличок з прямокутною формою поперечного перерізу паза, а на Фіг. 4 зображено загальний вид утримувача для паличок (вид зверху) без паличок з поперечним перерізом паза в вигляді прямокутної трапеції. Утримувач для паличок 1 (див. Фіг. 1-4) містить корпус, виконаний з двох поздовжніх елементів 2, які з'єднані між собою перемичкою 3. На поздовжніх елементах 2 виконано відкритий поздовжній паз. Паз відкритий як і зверху поздовжніх елементів 2, так і з їх торців. Поперечний переріз паза може мати прямокутну форму (див. Фіг. 3) або форму прямокутної трапеції (див. Фіг. 4). Перемичка 3 прикріплена до поздовжніх елементів біля прямої сторони паза 4. При виконання утримувача для паличок з поперечним перерізом паза в вигляді прямокутної трапеції на нахиленій стороні паза виконано заглиблення 5 (див. Фіг. 4). Мінімальна кількість заглиблень на кожному поздовжньому елементі 2 є два заглиблення. Корпус та перемичка запропонованого утримувача виробляють з харчової пружної термопластичної пластмаси будь-яким відомим методом. Запропонований утримувач для паличок використовують наступним чином. Палички 1 для їжі вставляють в пази поздовжніх елементів, причому сторони паза щільно охоплюють паличку майже по всьому її діаметру. Палички надійно фіксуються в утримувачі. Конструкція паза з відкритим поздовжнім пазом, який призначений для утримування та фіксації паличок, забезпечує утримування паличок не тільки в їх ширшому кінці, але і в інших місцях. Далі палички з утримувачем вкладають в фізіологічну виїмку між великим та вказівним пальцями. Наявність перемички, яка виконана з харчової пружної термопластичної пластмаси, дозволяє легко здійснювати взаємне переміщення елементів корпусу, тобто регулювати відстань між 1 UA 74974 U 5 10 15 20 25 кінцями паличок. Потім, зводячи пальці один до одного забезпечують зустрічне переміщення робочих кінців паличок і, відповідно, фіксацію шматочків їжі. А утримувач забезпечує зв'язок між паличками (вони не вислизають з руки), тому для користування паличок не потрібно спеціальних тренувань та навиків. При користуванні паличками з пропонованим утримувачем пальці не тільки правильно розташовуються на поверхні паличок, але й, завдяки наявності гнучкої перемички, мають можливість обмежено рухати палички в одній площині, що необхідно задля додержування традиційної техніки користування паличками. Виконання корпусу з харчової пружної термопластичної пластмаси дає змогу використовувати утримувач як приладдя для одного разу споживання їжі (наприклад, в закладах швидкого харчування, який забезпечений тільки одноразовим посудом) або як приладдя для багатократного споживання їжі з попереднім миттям. Запропонований утримувач для паличок відрізняється простотою конструкції та і зручністю в використанні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Утримувач для паличок, що містить корпус, виконаний з двох поздовжніх елементів, які з'єднані між собою перемичкою, який відрізняється тим, що корпус та перемичка виконані з харчової пружної термопластичної пластмаси, а поздовжні елементи виконані з відкритим поздовжнім пазом, який призначений для утримування та фіксації паличок, причому поперечний переріз паза має прямокутну форму або форму прямокутної трапеції, а перемичка прикріплена до поздовжніх елементів біля прямої сторони паза. 2. Утримувач за п. 1, який відрізняється тим, що на нахиленій стороні паза виконано щонайменше одне заглиблення. 3. Утримувач за п. 1, який відрізняється тим, що відкритий поздовжній паз, поперечний переріз якого має прямокутну форму, виконаний з однією стороною Г-подібної форми. 4. Утримувач за п. 1, який відрізняється тим, що корпус функціонально виконано одно- або багаторазовим. 2 UA 74974 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
