Токарний самоцентруючий патрон

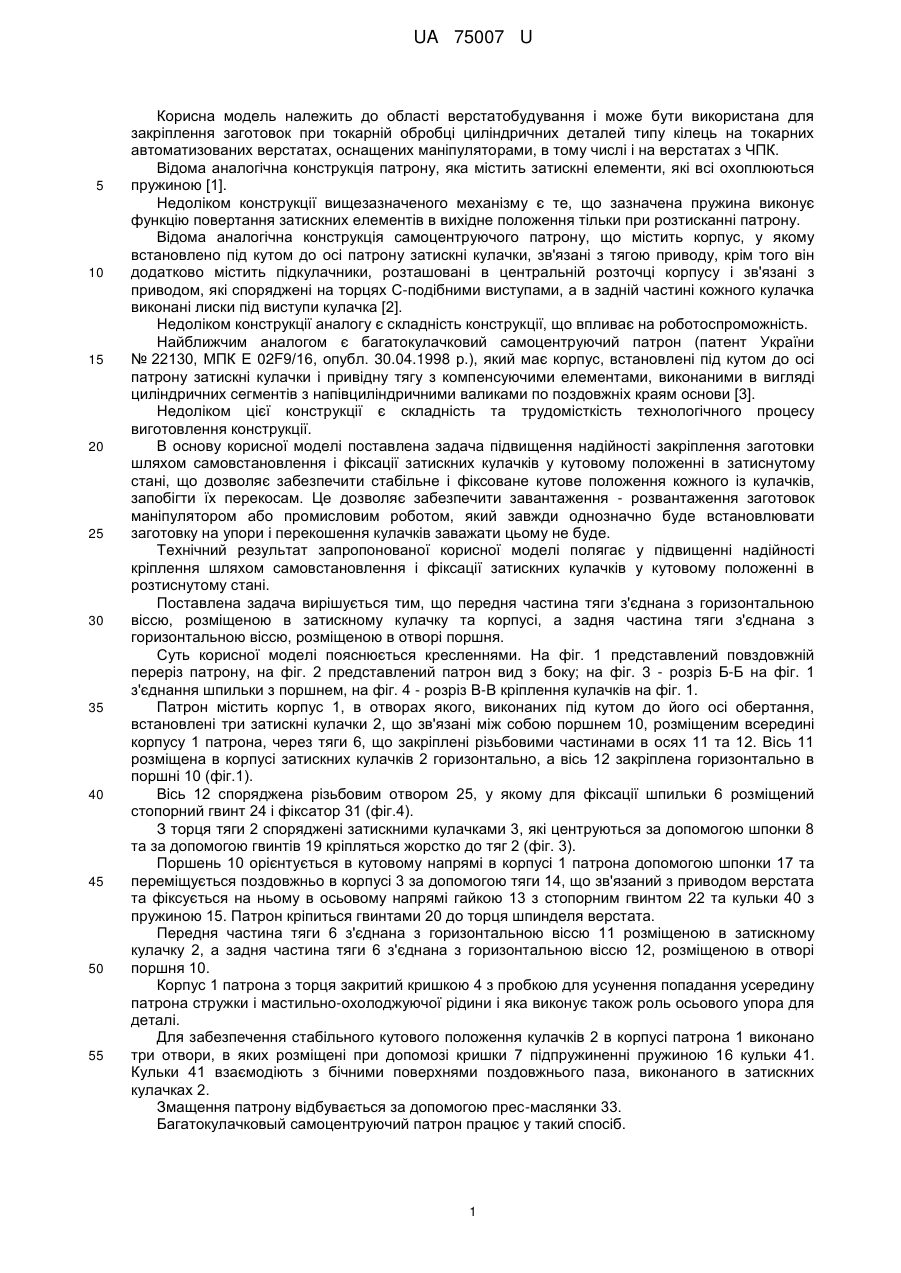

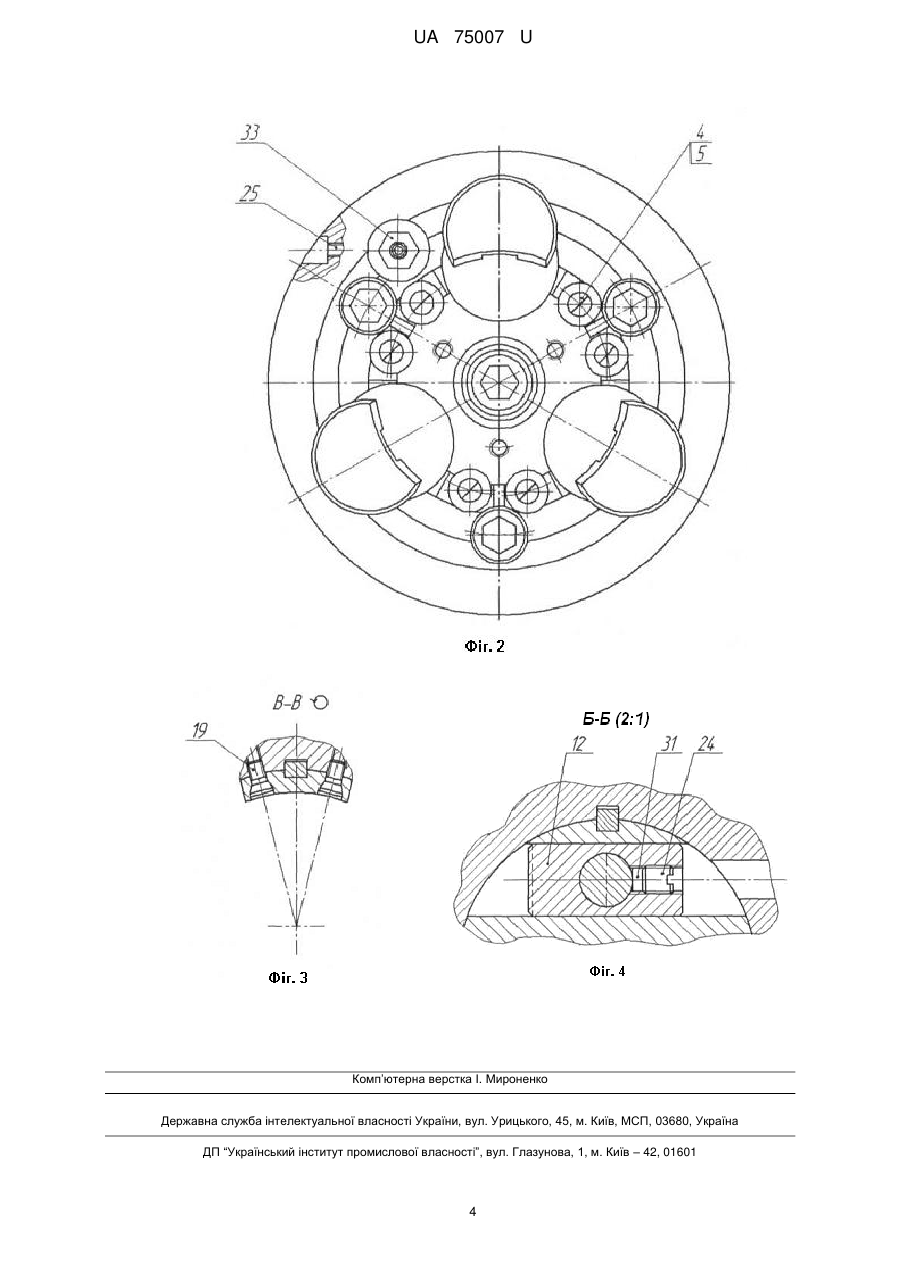

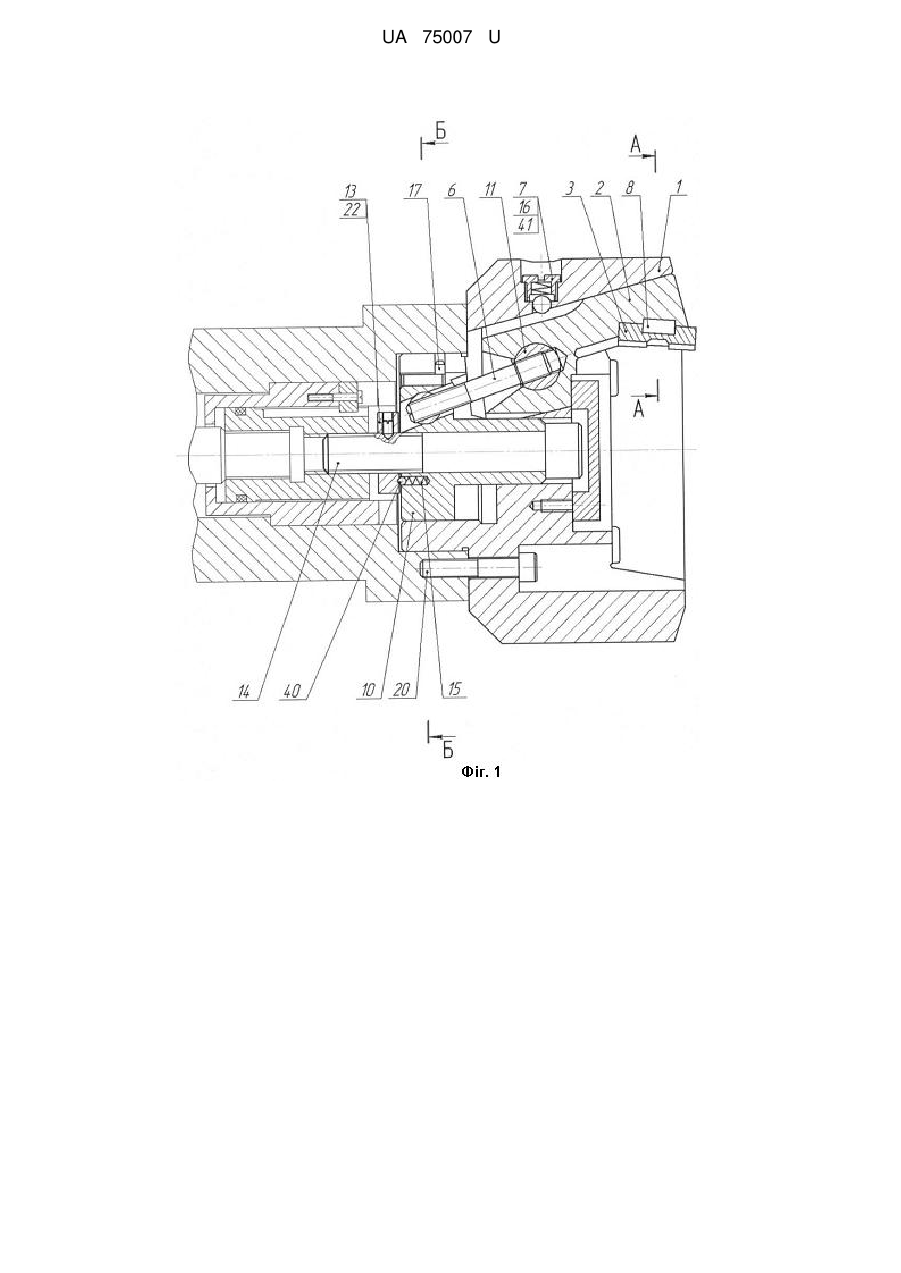

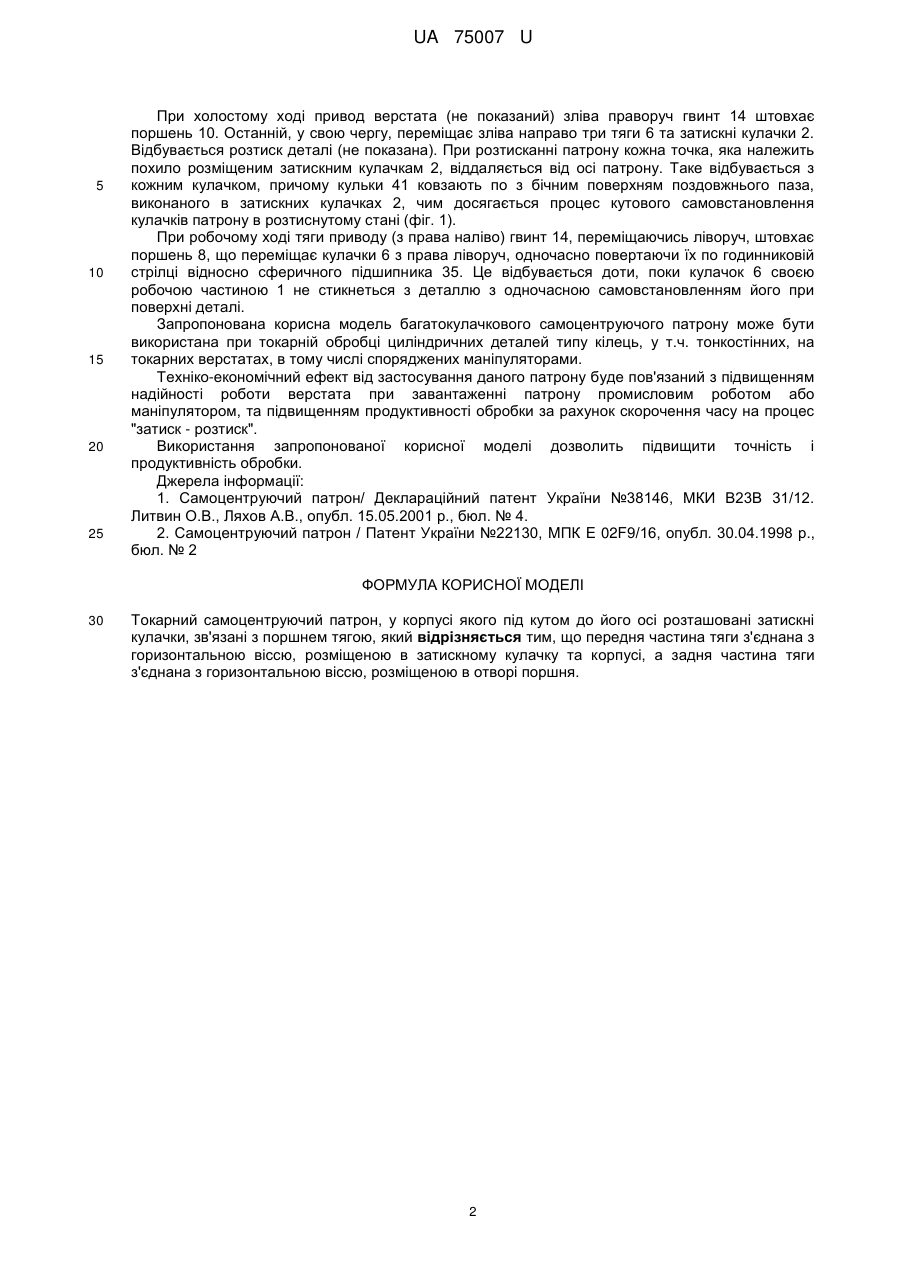

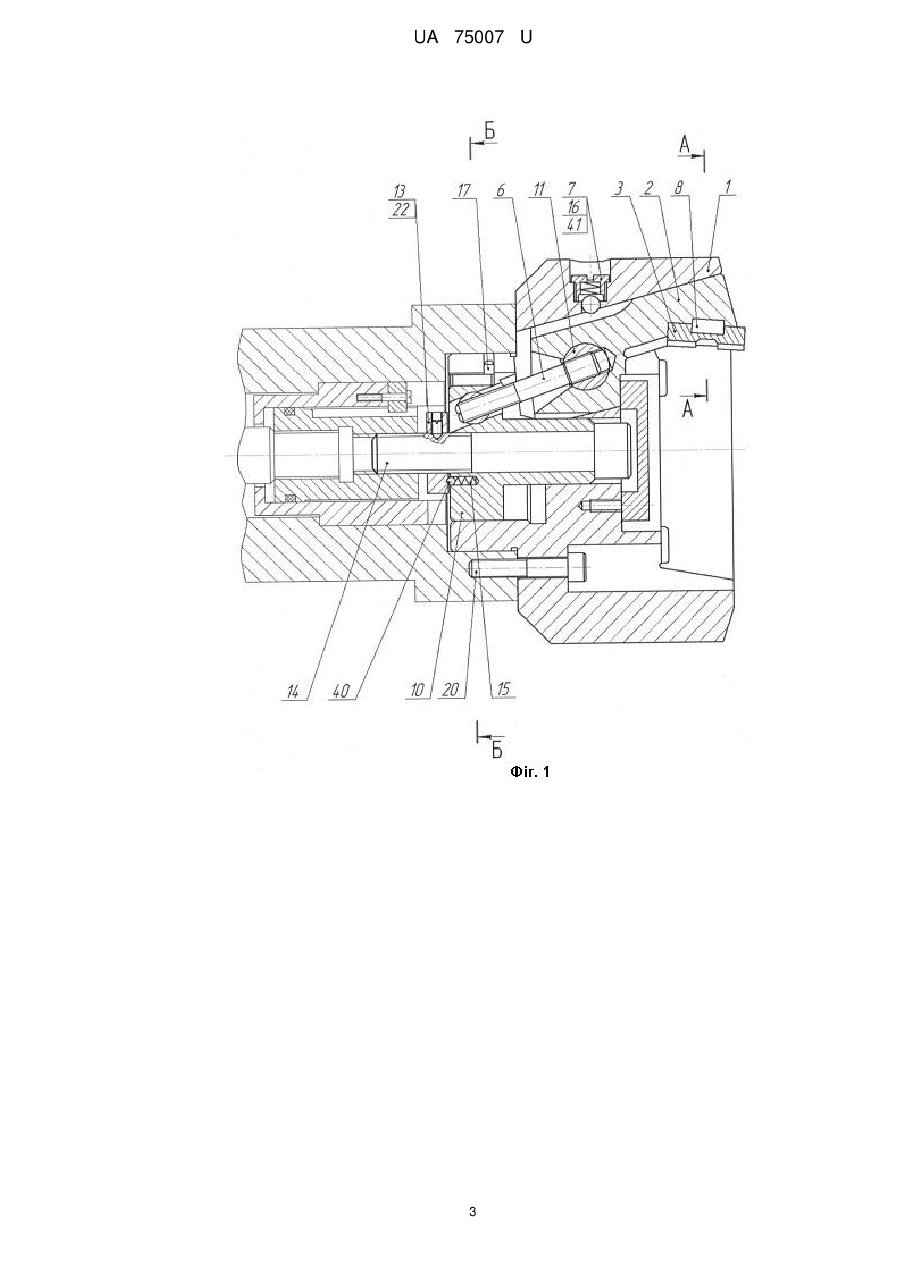

Реферат: UA 75007 U UA 75007 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області верстатобудування і може бути використана для закріплення заготовок при токарній обробці циліндричних деталей типу кілець на токарних автоматизованих верстатах, оснащених маніпуляторами, в тому числі і на верстатах з ЧПК. Відома аналогічна конструкція патрону, яка містить затискні елементи, які всі охоплюються пружиною [1]. Недоліком конструкції вищезазначеного механізму є те, що зазначена пружина виконує функцію повертання затискних елементів в вихідне положення тільки при розтисканні патрону. Відома аналогічна конструкція самоцентруючого патрону, що містить корпус, у якому встановлено під кутом до осі патрону затискні кулачки, зв'язані з тягою приводу, крім того він додатково містить підкулачники, розташовані в центральній розточці корпусу і зв'язані з приводом, які споряджені на торцях С-подібними виступами, а в задній частині кожного кулачка виконані лиски під виступи кулачка [2]. Недоліком конструкції аналогу є складність конструкції, що впливає на роботоспроможність. Найближчим аналогом є багатокулачковий самоцентруючий патрон (патент України № 22130, МПК Е 02F9/16, опубл. 30.04.1998 р.), який має корпус, встановлені під кутом до осі патрону затискні кулачки і привідну тягу з компенсуючими елементами, виконаними в вигляді циліндричних сегментів з напівциліндричними валиками по поздовжніх краям основи [3]. Недоліком цієї конструкції є складність та трудомісткість технологічного процесу виготовлення конструкції. В основу корисної моделі поставлена задача підвищення надійності закріплення заготовки шляхом самовстановлення і фіксації затискних кулачків у кутовому положенні в затиснутому стані, що дозволяє забезпечити стабільне і фіксоване кутове положення кожного із кулачків, запобігти їх перекосам. Це дозволяє забезпечити завантаження - розвантаження заготовок маніпулятором або промисловим роботом, який завжди однозначно буде встановлювати заготовку на упори і перекошення кулачків заважати цьому не буде. Технічний результат запропонованої корисної моделі полягає у підвищенні надійності кріплення шляхом самовстановлення і фіксації затискних кулачків у кутовому положенні в розтиснутому стані. Поставлена задача вирішується тим, що передня частина тяги з'єднана з горизонтальною віссю, розміщеною в затискному кулачку та корпусі, а задня частина тяги з'єднана з горизонтальною віссю, розміщеною в отворі поршня. Суть корисної моделі пояснюється кресленнями. На фіг. 1 представлений повздовжній переріз патрону, на фіг. 2 представлений патрон вид з боку; на фіг. 3 - розріз Б-Б на фіг. 1 з'єднання шпильки з поршнем, на фіг. 4 - розріз В-В кріплення кулачків на фіг. 1. Патрон містить корпус 1, в отворах якого, виконаних під кутом до його осі обертання, встановлені три затискні кулачки 2, що зв'язані між собою поршнем 10, розміщеним всередині корпусу 1 патрона, через тяги 6, що закріплені різьбовими частинами в осях 11 та 12. Вісь 11 розміщена в корпусі затискних кулачків 2 горизонтально, а вісь 12 закріплена горизонтально в поршні 10 (фіг.1). Вісь 12 споряджена різьбовим отвором 25, у якому для фіксації шпильки 6 розміщений стопорний гвинт 24 і фіксатор 31 (фіг.4). З торця тяги 2 споряджені затискними кулачками 3, які центруються за допомогою шпонки 8 та за допомогою гвинтів 19 кріпляться жорстко до тяг 2 (фіг. 3). Поршень 10 орієнтується в кутовому напрямі в корпусі 1 патрона допомогою шпонки 17 та переміщується поздовжньо в корпусі 3 за допомогою тяги 14, що зв'язаний з приводом верстата та фіксується на ньому в осьовому напрямі гайкою 13 з стопорним гвинтом 22 та кульки 40 з пружиною 15. Патрон кріпиться гвинтами 20 до торця шпинделя верстата. Передня частина тяги 6 з'єднана з горизонтальною віссю 11 розміщеною в затискному кулачку 2, а задня частина тяги 6 з'єднана з горизонтальною віссю 12, розміщеною в отворі поршня 10. Корпус 1 патрона з торця закритий кришкою 4 з пробкою для усунення попадання усередину патрона стружки і мастильно-охолоджуючої рідини і яка виконує також роль осьового упора для деталі. Для забезпечення стабільного кутового положення кулачків 2 в корпусі патрона 1 виконано три отвори, в яких розміщені при допомозі кришки 7 підпружиненні пружиною 16 кульки 41. Кульки 41 взаємодіють з бічними поверхнями поздовжнього паза, виконаного в затискних кулачках 2. Змащення патрону відбувається за допомогою прес-маслянки 33. Багатокулачковый самоцентруючий патрон працює у такий спосіб. 1 UA 75007 U 5 10 15 20 25 При холостому ході привод верстата (не показаний) зліва праворуч гвинт 14 штовхає поршень 10. Останній, у свою чергу, переміщає зліва направо три тяги 6 та затискні кулачки 2. Відбувається розтиск деталі (не показана). При розтисканні патрону кожна точка, яка належить похило розміщеним затискним кулачкам 2, віддаляється від осі патрону. Таке відбувається з кожним кулачком, причому кульки 41 ковзають по з бічним поверхням поздовжнього паза, виконаного в затискних кулачках 2, чим досягається процес кутового самовстановлення кулачків патрону в розтиснутому стані (фіг. 1). При робочому ході тяги приводу (з права наліво) гвинт 14, переміщаючись ліворуч, штовхає поршень 8, що переміщає кулачки 6 з права ліворуч, одночасно повертаючи їх по годинниковій стрілці відносно сферичного підшипника 35. Це відбувається доти, поки кулачок 6 своєю робочою частиною 1 не стикнеться з деталлю з одночасною самовстановленням його при поверхні деталі. Запропонована корисна модель багатокулачкового самоцентруючого патрону може бути використана при токарній обробці циліндричних деталей типу кілець, у т.ч. тонкостінних, на токарних верстатах, в тому числі споряджених маніпуляторами. Техніко-економічний ефект від застосування даного патрону буде пов'язаний з підвищенням надійності роботи верстата при завантаженні патрону промисловим роботом або маніпулятором, та підвищенням продуктивності обробки за рахунок скорочення часу на процес "затиск - розтиск". Використання запропонованої корисної моделі дозволить підвищити точність і продуктивність обробки. Джерела інформації: 1. Самоцентруючий патрон/ Деклараційний патент України №38146, МКИ В23В 31/12. Литвин О.В., Ляхов А.В., опубл. 15.05.2001 р., бюл. № 4. 2. Самоцентруючий патрон / Патент України №22130, MПК E 02F9/16, опубл. 30.04.1998 р., бюл. № 2 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Токарний самоцентруючий патрон, у корпусі якого під кутом до його осі розташовані затискні кулачки, зв'язані з поршнем тягою, який відрізняється тим, що передня частина тяги з'єднана з горизонтальною віссю, розміщеною в затискному кулачку та корпусі, а задня частина тяги з'єднана з горизонтальною віссю, розміщеною в отворі поршня. 2 UA 75007 U 3 UA 75007 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
