Спосіб нанесення яєць комах на робочу поверхню та пристрій для його реалізації

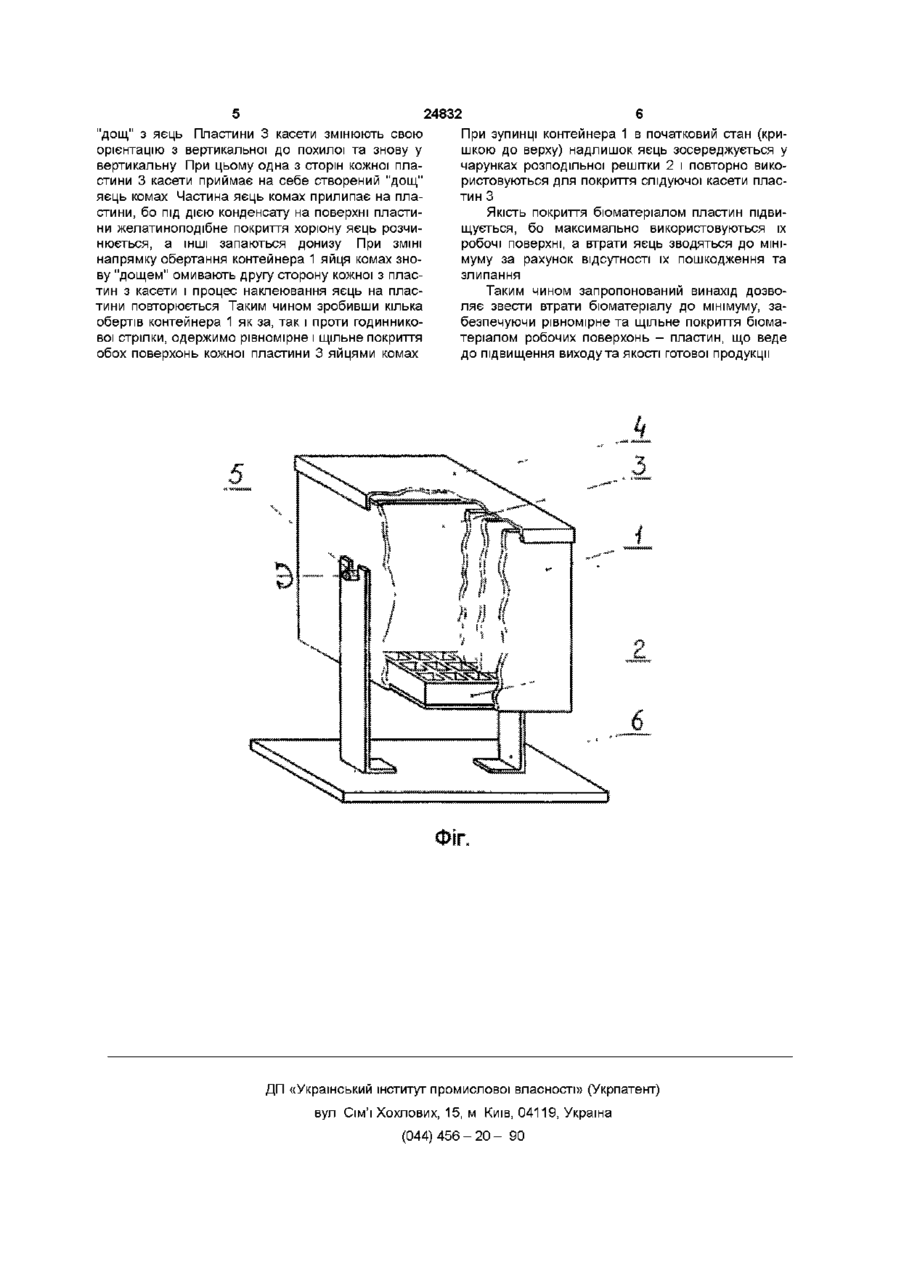

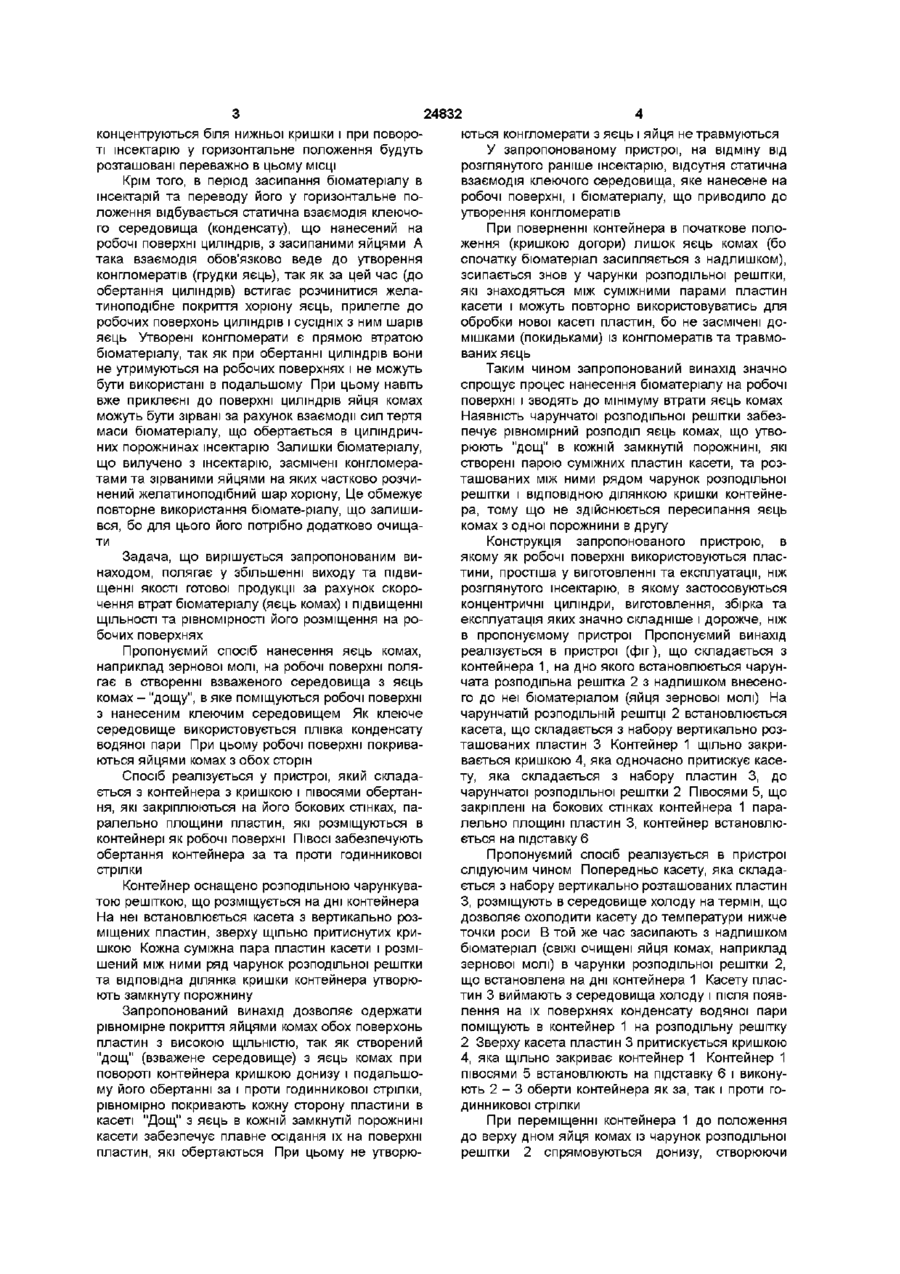

1 Спосіб нанесення яєць комах на робочу поверхню, який включає нанесення клеючого середовища на робочу поверхню, нанесення яєць комах на поверхню з клеючим середовищем, який відрізняється тим, що створюють "дощ" - зависле середовище з яєць комах, в яке помішують ро бочі поверхні з нанесеним клеючим середовищем, причому покриття їх яйцями комах здійснюють з обох сторін 2 Пристрій для нанесення яєць комах на робочу поверхню, який складається з контейнера з кришкою, розташованими в ньому робочими поверхнями і півосями обертання, який відрізняється тим, що як робочі поверхні використані пластини, а контейнер оснащено розподільною чарунчатою решіткою, на яку встановлюють касету, що набрана з вертикально розташованих пластин, щільно притиснутих зверху кришкою, причому кожна пара сусідніх пластин касети та розташований між ними ряд чарунок розподільної решітки та відповідна ділянка кришки контейнера створюють замкнуту порожнину, а на бокових стінках контейнера закріплені ПІВОСІ, які паралельні площині пластин і забезпечують обертання контейнера за та проти годинникової стрілки О Винахід відноситься до біологічних методів захисту рослин від ШКІДНИКІВ, а саме до нанесення яєць комах на робочу поверхню при їх масовому напрацюванню Відомий спосіб нанесення яєць комах, наприклад зернової молі, на поверхню пластин [1], при якому пластини попередньо розмішують в охолоджуючому середовищі, наприклад холодильнику, через 20 - ЗО хвилин виймають звідти Після появи на поверхні пластин конденсату водяної пари з навколишнього повітря на них вручну наносять яйця зернової молі послідовно на кожну сторону пластини Желатиноподібне покриття хоріону яєць розчиняється і вони приклеюються до пластини Надлишок яєць вилучають легким струшуванням До недоліків цього способу слід віднести нерівномірність покриття яйцями поверхні пластин, утворення конгломератів (злипання кількох яєць між собою), які не затримуються на пластині і опадають, їх неможливо використати надалі, що призводить до зростання витрат початкового бюматеріалу - яєць комах Нанесення яєць на кожну сторону пластини досить трудомістке і потребує певних навиків обслуговуючого персоналу, що обмежує цей спосіб для промислового виробництва Відомий також інсектарій, що реалізує спосіб нанесення яєць на робочу поверхню для масового відтворення комах [2] Він містить у собі концентрично встановлені з зазором відносно один одного циліндри, які на торцях закриті кришками Кришки мають сітчасті вікна, що відкриваються, та з'єднані між собою стяжками Інсектарій поміщують в середовище пари чи холоду для нанесення на поверхню циліндрів плівки конденсату Через вікна верхньої кришки засипають яйця зернової молі, інсектарій переводять у горизонтальне положення і обертають до покриття яйцями комах стінок циліндрів Використання описаного вище пристрою дозволяє частково механізувати процес нанесення бюматеріалу - яєць комах на робочу поверхню Але слід відзначити слідуючі недоліки цього пристрою нерівномірність розподілу яєць комах по поверхні концентричних циліндрів, так як засипані через вікна верхньої кришки яйця в основному СО 00 24832 концентруються біля нижньої кришки і при повороті інсектарію у горизонтальне положення будуть розташовані переважно в цьому МІСЦІ Крім того, в період засипання бюматеріалу в інсектарій та переводу його у горизонтальне положення відбувається статична взаємодія клеючого середовища (конденсату), що нанесений на робочі поверхні циліндрів, з засипаними яйцями А така взаємодія обов'язково веде до утворення конгломератів (грудки яєць), так як за цей час (до обертання циліндрів) встигає розчинитися желатиноподібне покриття хоріону яєць, прилегле до робочих поверхонь циліндрів і сусідніх з ним шарів яєць Утворені конгломерати є прямою втратою бюматеріалу, так як при обертанні циліндрів вони не утримуються на робочих поверхнях і не можуть бути використані в подальшому При цьому навіть вже приклеєні до поверхні циліндрів яйця комах можуть бути зірвані за рахунок взаємодії сил тертя маси бюматеріалу, що обертається в циліндричних порожнинах інсектарію Залишки бюматеріалу, що вилучено з інсектарію, засмічені конгломератами та зірваними яйцями на яких частково розчинений желатиноподібний шар хоріону, Це обмежує повторне використання бюмате-ріалу, що залишився, бо для цього його потрібно додатково очищати Задача, що вирішується запропонованим винаходом, полягає у збільшенні виходу та підвищенні якості готової продукції за рахунок скорочення втрат бюматеріалу (яєць комах) і підвищенні ЩІЛЬНОСТІ та рівномірності його розміщення на робочих поверхнях Пропонуємий спосіб нанесення яєць комах, наприклад зернової молі, на робочі поверхні полягає в створенні взваженого середовища з яєць комах - "дощу", в яке поміщуються робочі поверхні з нанесеним клеючим середовищем Як клеюче середовище використовується плівка конденсату водяної пари При цьому робочі поверхні покриваються яйцями комах з обох сторін Спосіб реалізується у пристрої, який складається з контейнера з кришкою і півосями обертання, які закріплюються на його бокових стінках, паралельно площини пластин, які розміщуються в контейнері як робочі поверхні ПІВОСІ забезпечують обертання контейнера за та проти годинникової стрілки Контейнер оснащено розподільною чарункуватою решіткою, що розміщується на дні контейнера На неї встановлюється касета з вертикально розміщених пластин, зверху щільно притиснутих кришкою Кожна суміжна пара пластин касети і розмішений між ними ряд чарунок розподільної решітки та відповідна ділянка кришки контейнера утворюють замкнуту порожнину Запропонований винахід дозволяє одержати рівномірне покриття яйцями комах обох поверхонь пластин з високою ЩІЛЬНІСТЮ, так як створений "дощ" (взважене середовище) з яєць комах при повороті контейнера кришкою донизу і подальшому його обертанні за і проти годинникової стрілки, рівномірно покривають кожну сторону пластини в касеті "Дощ" з яєць в кожній замкнутій порожнині касети забезпечує плавне осідання їх на поверхні пластин, які обертаються При цьому не утворю ються конгломерати з яєць і яйця не травмуються У запропонованому пристрої, на відміну від розглянутого раніше інсектарію, відсутня статична взаємодія клеючого середовища, яке нанесене на робочі поверхні, і бюматеріалу, що приводило до утворення конгломератів При поверненні контейнера в початкове положення (кришкою догори) лишок яєць комах (бо спочатку бюматеріал засипляється з надлишком), зсипається знов у чарунки розподільної решітки, які знаходяться між суміжними парами пластин касети і можуть повторно використовуватись для обробки нової касеті пластин, бо не засмічені домішками (покидьками) із конгломератів та травмованих яєць Таким чином запропонований винахід значно спрощує процес нанесення бюматеріалу на робочі поверхні і зводять до мінімуму втрати яєць комах Наявність чарунчатої розподільної решітки забезпечує рівномірний розподіл яєць комах, що утворюють "дощ" в кожній замкнутій порожнині, які створені парою суміжних пластин касети, та розташованих між ними рядом чарунок розподільної решітки і ВІДПОВІДНОЮ ділянкою кришки контейнера, тому що не здійснюється пересипання яєць комах з одної порожнини в другу Конструкція запропонованого пристрою, в якому як робочі поверхні використовуються пластини, простіша у виготовленні та експлуатації, ніж розглянутого інсектарію, в якому застосовуються концентричні циліндри, виготовлення, збірка та експлуатація яких значно складніше і дорожче, ніж в пропонуємому пристрої Пропонуємий винахід реалізується в пристрої (фіг), що складається з контейнера 1, на дно якого встановлюється чарунчата розподільна решітка 2 з надлишком внесеного до неї бюматеріалом (яйця зернової молі) На чарунчатій розподільній решітці 2 встановлюється касета, що складається з набору вертикально розташованих пластин 3 Контейнер 1 щільно закривається кришкою 4, яка одночасно притискує касету, яка складається з набору пластин 3, до чарунчатої розподільної решітки 2 Півосями 5, що закріплені на бокових стінках контейнера 1 паралельно площині пластин 3, контейнер встановлюється на підставку 6 Пропонуємий спосіб реалізується в пристрої слідуючим чином Попередньо касету, яка складається з набору вертикально розташованих пластин 3, розміщують в середовище холоду на термін, що дозволяє охолодити касету до температури нижче точки роси В той же час засипають з надлишком бюматеріал (СВІЖІ очищені яйця комах, наприклад зернової молі) В чарунки розподільної решітки 2, що встановлена на дні контейнера 1 Касету пластин 3 виймають з середовища холоду і після появлення на їх поверхнях конденсату водяної пари поміщують в контейнер 1 на розподільну решітку 2 Зверху касета пластин 3 притискується кришкою 4, яка щільно закриває контейнер 1 Контейнер 1 півосями 5 встановлюють на підставку 6 і виконують 2 - 3 оберти контейнера як за, так і проти годинникової стрілки При переміщенні контейнера 1 до положення до верху дном яйця комах із чарунок розподільної решітки 2 спрямовуються донизу, створюючи "дощ" з яєць Пластини 3 касети змінюють свою орієнтацію з вертикальної до похилої та знову у вертикальну При цьому одна з сторін кожної пластини 3 касети приймає на себе створений "дощ" яєць комах Частина яєць комах прилипає на пластини, бо під дією конденсату на поверхні пластини желатиноподібне покриття хоріону яєць розчинюється, а ІНШІ запаються донизу При ЗМІНІ напрямку обертання контейнера 1 яйця комах знову "дощем" омивають другу сторону кожної з пластин з касети і процес наклеювання яєць на пластини повторюється Таким чином зробивши кілька обертів контейнера 1 як за, так і проти годинникової стрілки, одержимо рівномірне і щільне покриття обох поверхонь кожної пластини 3 яйцями комах 24832 При зупинці контейнера 1 в початковий стан (кришкою до верху) надлишок яєць зосереджується у чарунках розподільної решітки 2 і повторно використовуються для покриття слідуючої касети пластин З Якість покриття бюматеріалом пластин підвищується, бо максимально використовуються їх робочі поверхні, а втрати яєць зводяться до мінімуму за рахунок відсутності їх пошкодження та злипання Таким чином запропонований винахід дозволяє звести втрати бюматеріалу до мінімуму, забезпечуючи рівномірне та щільне покриття бюматеріалом робочих поверхонь - пластин, що веде до підвищення виходу та якості готової продукції ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
