Спосіб з’єднання легких сталевих тонкостінних елементів

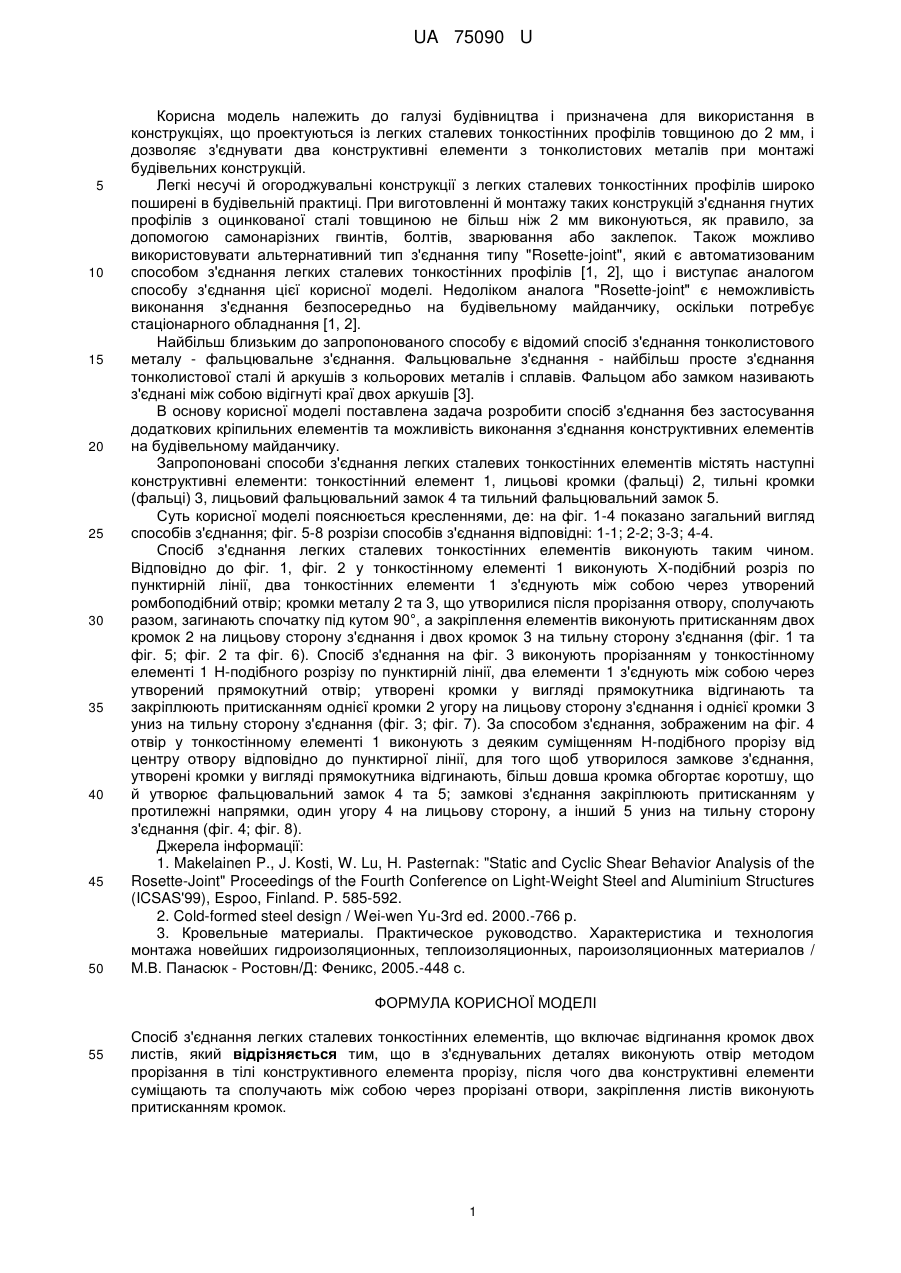

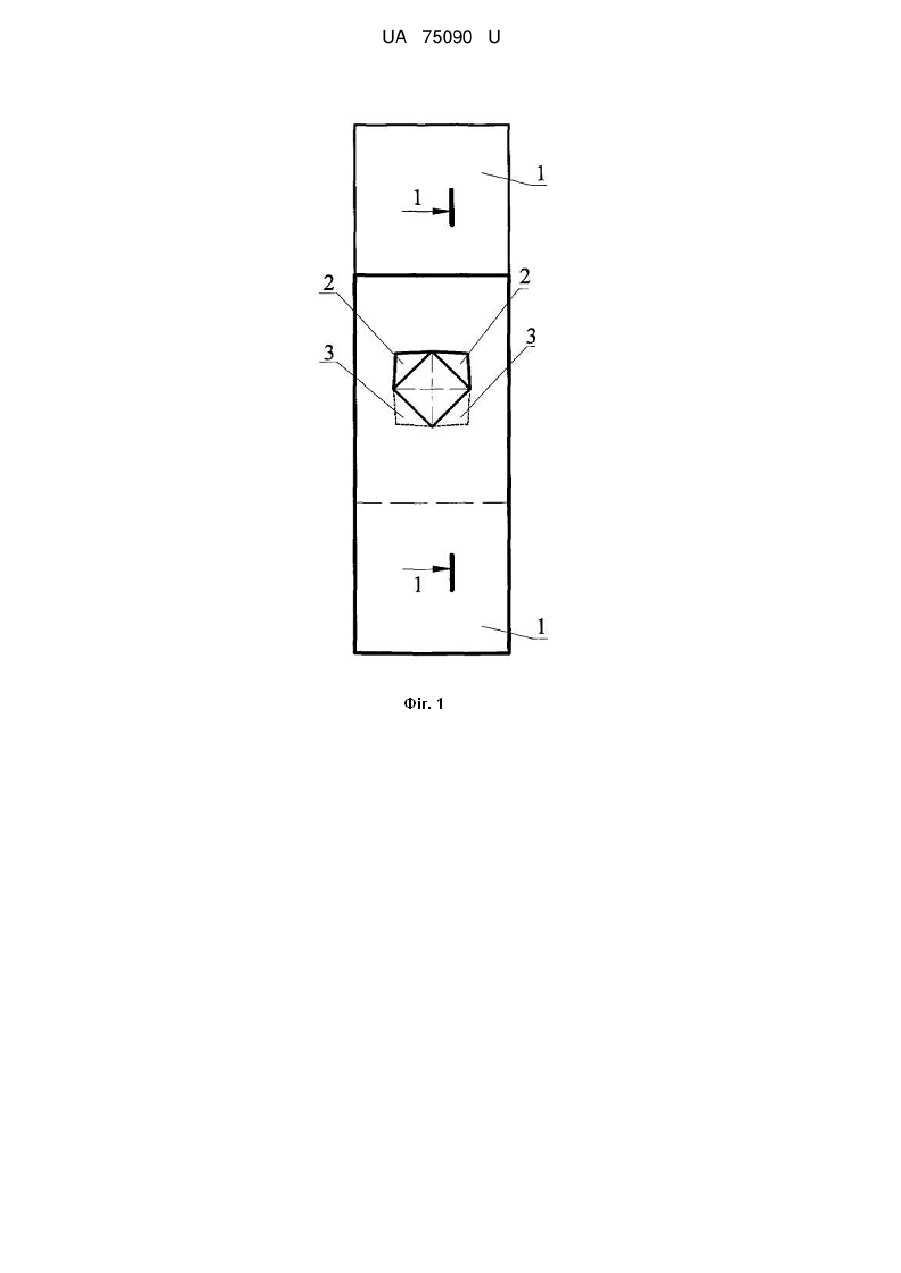

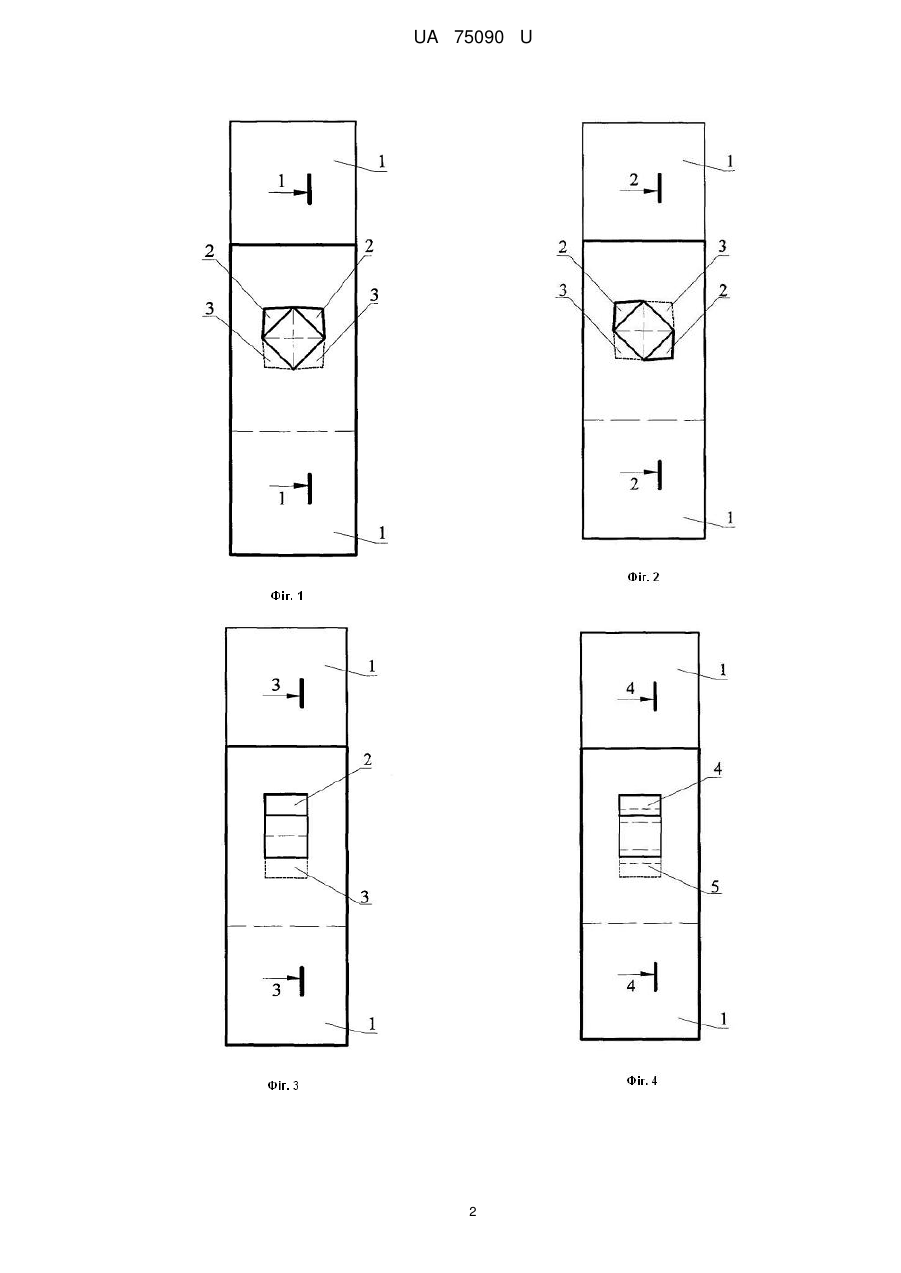

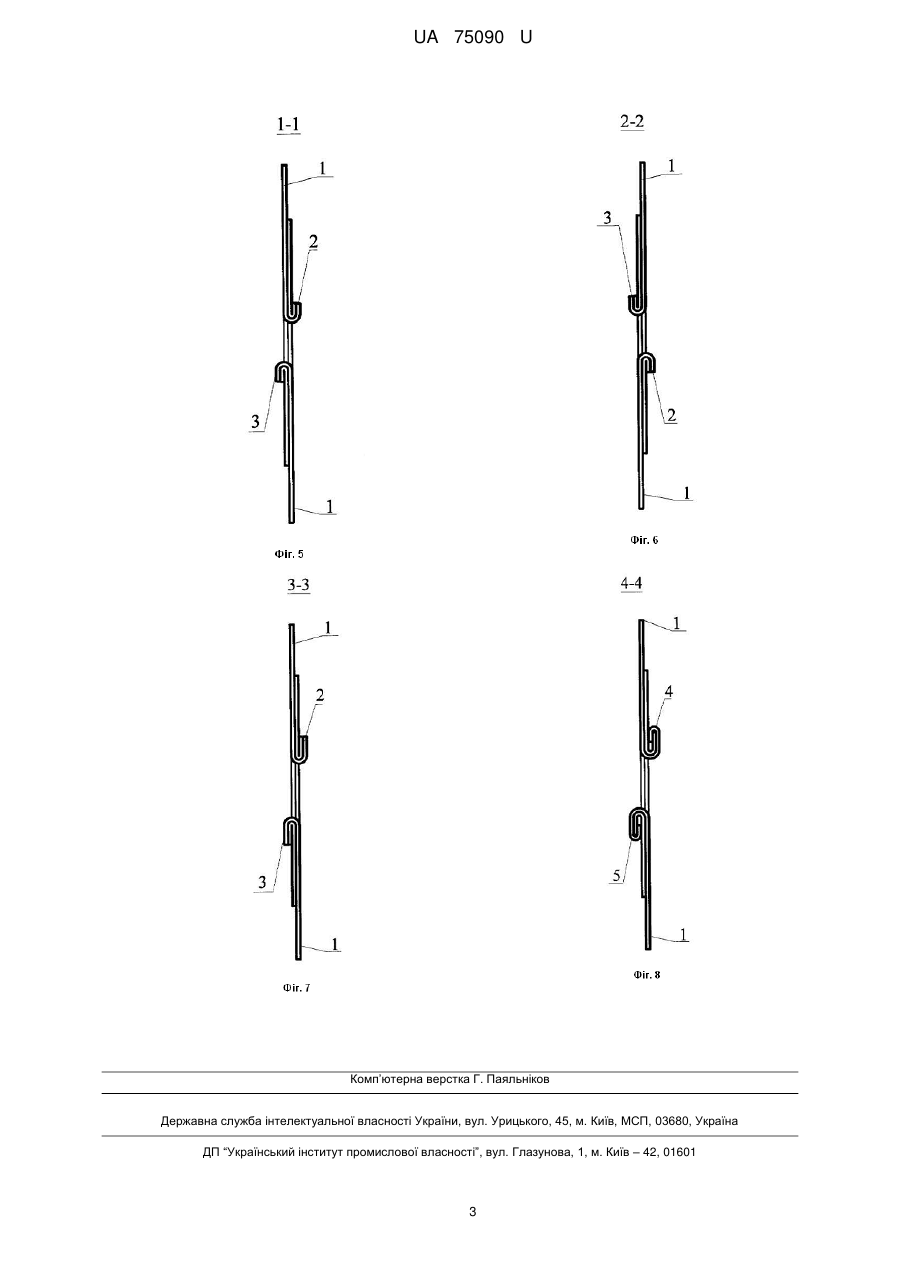

Реферат: Спосіб з'єднання легких сталевих тонкостінних елементів включає відгинання кромок двох листів. В з'єднувальних деталях виконують отвір методом прорізання в тілі конструктивного елемента прорізу, після чого два конструктивні елементи суміщають та сполучають між собою через прорізані отвори, закріплення листів виконують притисканням кромок. UA 75090 U (54) СПОСІБ З'ЄДНАННЯ ЛЕГКИХ СТАЛЕВИХ ТОНКОСТІННИХ ЕЛЕМЕНТІВ UA 75090 U UA 75090 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі будівництва і призначена для використання в конструкціях, що проектуються із легких сталевих тонкостінних профілів товщиною до 2 мм, і дозволяє з'єднувати два конструктивні елементи з тонколистових металів при монтажі будівельних конструкцій. Легкі несучі й огороджувальні конструкції з легких сталевих тонкостінних профілів широко поширені в будівельній практиці. При виготовленні й монтажу таких конструкцій з'єднання гнутих профілів з оцинкованої сталі товщиною не більш ніж 2 мм виконуються, як правило, за допомогою самонарізних гвинтів, болтів, зварювання або заклепок. Також можливо використовувати альтернативний тип з'єднання типу "Rosette-joint", який є автоматизованим способом з'єднання легких сталевих тонкостінних профілів [1, 2], що і виступає аналогом способу з'єднання цієї корисної моделі. Недоліком аналога "Rosette-joint" є неможливість виконання з'єднання безпосередньо на будівельному майданчику, оскільки потребує стаціонарного обладнання [1, 2]. Найбільш близьким до запропонованого способу є відомий спосіб з'єднання тонколистового металу - фальцювальне з'єднання. Фальцювальне з'єднання - найбільш просте з'єднання тонколистової сталі й аркушів з кольорових металів і сплавів. Фальцом або замком називають з'єднані між собою відігнуті краї двох аркушів [3]. В основу корисної моделі поставлена задача розробити спосіб з'єднання без застосування додаткових кріпильних елементів та можливість виконання з'єднання конструктивних елементів на будівельному майданчику. Запропоновані способи з'єднання легких сталевих тонкостінних елементів містять наступні конструктивні елементи: тонкостінний елемент 1, лицьові кромки (фальці) 2, тильні кромки (фальці) 3, лицьовий фальцювальний замок 4 та тильний фальцювальний замок 5. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1-4 показано загальний вигляд способів з'єднання; фіг. 5-8 розрізи способів з'єднання відповідні: 1-1; 2-2; 3-3; 4-4. Спосіб з'єднання легких сталевих тонкостінних елементів виконують таким чином. Відповідно до фіг. 1, фіг. 2 у тонкостінному елементі 1 виконують Х-подібний розріз по пунктирній лінії, два тонкостінних елементи 1 з'єднують між собою через утворений ромбоподібний отвір; кромки металу 2 та 3, що утворилися після прорізання отвору, сполучають разом, загинають спочатку під кутом 90°, а закріплення елементів виконують притисканням двох кромок 2 на лицьову сторону з'єднання і двох кромок 3 на тильну сторону з'єднання (фіг. 1 та фіг. 5; фіг. 2 та фіг. 6). Спосіб з'єднання на фіг. 3 виконують прорізанням у тонкостінному елементі 1 Н-подібного розрізу по пунктирній лінії, два елементи 1 з'єднують між собою через утворений прямокутний отвір; утворені кромки у вигляді прямокутника відгинають та закріплюють притисканням однієї кромки 2 угору на лицьову сторону з'єднання і однієї кромки 3 униз на тильну сторону з'єднання (фіг. 3; фіг. 7). За способом з'єднання, зображеним на фіг. 4 отвір у тонкостінному елементі 1 виконують з деяким суміщенням Н-подібного прорізу від центру отвору відповідно до пунктирної лінії, для того щоб утворилося замкове з'єднання, утворені кромки у вигляді прямокутника відгинають, більш довша кромка обгортає коротшу, що й утворює фальцювальний замок 4 та 5; замкові з'єднання закріплюють притисканням у протилежні напрямки, один угору 4 на лицьову сторону, а інший 5 униз на тильну сторону з'єднання (фіг. 4; фіг. 8). Джерела інформації: 1. Makelainen P., J. Kosti, W. Lu, H. Pasternak: "Static and Cyclic Shear Behavior Analysis of the Rosette-Joint" Proceedings of the Fourth Conference on Light-Weight Steel and Aluminium Structures (ICSAS'99), Espoo, Finland. P. 585-592. 2. Cold-formed steel design / Wei-wen Yu-3rd ed. 2000.-766 p. 3. Кровельные материалы. Практическое руководство. Характеристика и технология монтажа новейших гидроизоляционных, теплоизоляционных, пароизоляционных материалов / М.В. Панасюк - Ростовн/Д: Феникс, 2005.-448 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб з'єднання легких сталевих тонкостінних елементів, що включає відгинання кромок двох листів, який відрізняється тим, що в з'єднувальних деталях виконують отвір методом прорізання в тілі конструктивного елемента прорізу, після чого два конструктивні елементи суміщають та сполучають між собою через прорізані отвори, закріплення листів виконують притисканням кромок. 1 UA 75090 U 2 UA 75090 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
