Дорн

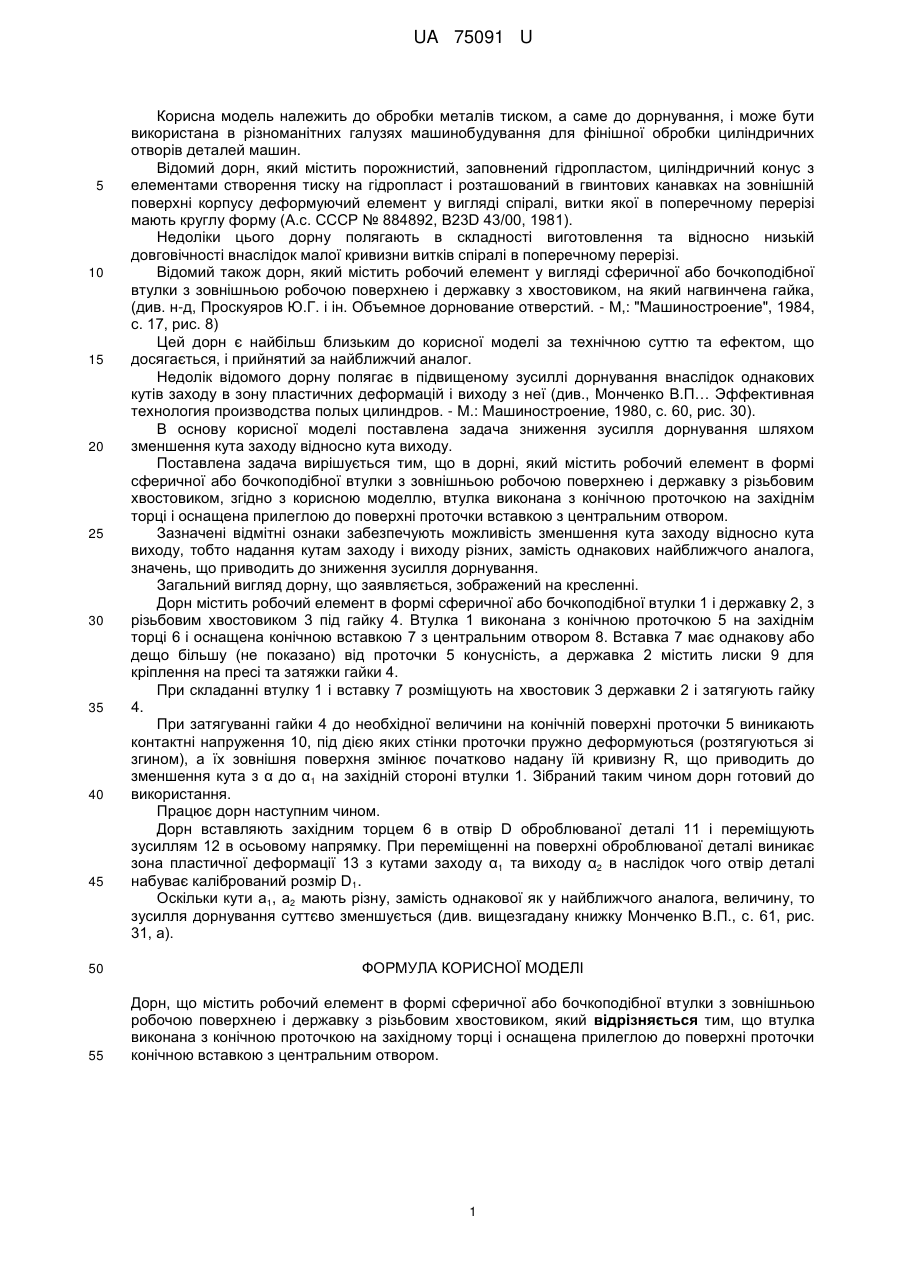

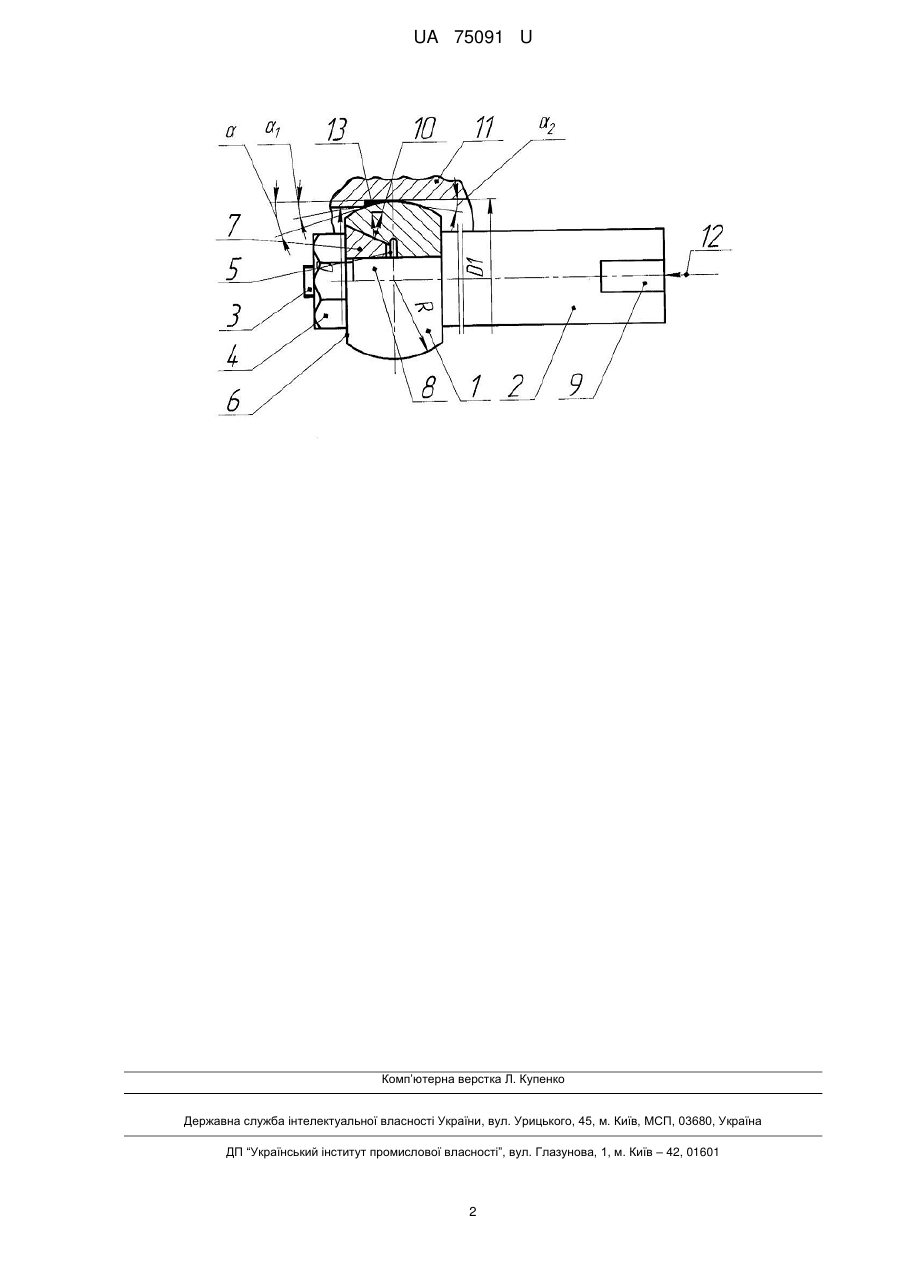

Реферат: Дорн містить робочий елемент в формі сферичної або бочкоподібної втулки з зовнішньою робочою поверхнею і державку з різьбовим хвостовиком. Втулка виконана з конічною проточкою на західному торці і оснащена прилеглою до поверхні проточки конічною вставкою з центральним отвором. UA 75091 U (54) ДОРН UA 75091 U UA 75091 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до обробки металів тиском, а саме до дорнування, і може бути використана в різноманітних галузях машинобудування для фінішної обробки циліндричних отворів деталей машин. Відомий дорн, який містить порожнистий, заповнений гідропластом, циліндричний конус з елементами створення тиску на гідропласт і розташований в гвинтових канавках на зовнішній поверхні корпусу деформуючий елемент у вигляді спіралі, витки якої в поперечному перерізі мають круглу форму (А.с. СССР № 884892, B23D 43/00, 1981). Недоліки цього дорну полягають в складності виготовлення та відносно низькій довговічності внаслідок малої кривизни витків спіралі в поперечному перерізі. Відомий також дорн, який містить робочий елемент у вигляді сферичної або бочкоподібної втулки з зовнішньою робочою поверхнею і державку з хвостовиком, на який нагвинчена гайка, (див. н-д, Проскуяров Ю.Г. і ін. Объемное дорнование отверстий. - М,: "Машиностроение", 1984, с. 17, рис. 8) Цей дорн є найбільш близьким до корисної моделі за технічною суттю та ефектом, що досягається, і прийнятий за найближчий аналог. Недолік відомого дорну полягає в підвищеному зусиллі дорнування внаслідок однакових кутів заходу в зону пластичних деформацій і виходу з неї (див., Монченко В.П… Эффективная технология производства полых цилиндров. - М.: Машиностроение, 1980, с. 60, рис. 30). В основу корисної моделі поставлена задача зниження зусилля дорнування шляхом зменшення кута заходу відносно кута виходу. Поставлена задача вирішується тим, що в дорні, який містить робочий елемент в формі сферичної або бочкоподібної втулки з зовнішньою робочою поверхнею і державку з різьбовим хвостовиком, згідно з корисною моделлю, втулка виконана з конічною проточкою на західнім торці і оснащена прилеглою до поверхні проточки вставкою з центральним отвором. Зазначені відмітні ознаки забезпечують можливість зменшення кута заходу відносно кута виходу, тобто надання кутам заходу і виходу різних, замість однакових найближчого аналога, значень, що приводить до зниження зусилля дорнування. Загальний вигляд дорну, що заявляється, зображений на кресленні. Дорн містить робочий елемент в формі сферичної або бочкоподібної втулки 1 і державку 2, з різьбовим хвостовиком 3 під гайку 4. Втулка 1 виконана з конічною проточкою 5 на західнім торці 6 і оснащена конічною вставкою 7 з центральним отвором 8. Вставка 7 має однакову або дещо більшу (не показано) від проточки 5 конусність, а державка 2 містить лиски 9 для кріплення на пресі та затяжки гайки 4. При складанні втулку 1 і вставку 7 розміщують на хвостовик 3 державки 2 і затягують гайку 4. При затягуванні гайки 4 до необхідної величини на конічній поверхні проточки 5 виникають контактні напруження 10, під дією яких стінки проточки пружно деформуються (розтягуються зі згином), а їх зовнішня поверхня змінює початково надану їй кривизну R, що приводить до зменшення кута з α до α1 на західній стороні втулки 1. Зібраний таким чином дорн готовий до використання. Працює дорн наступним чином. Дорн вставляють західним торцем 6 в отвір D оброблюваної деталі 11 і переміщують зусиллям 12 в осьовому напрямку. При переміщенні на поверхні оброблюваної деталі виникає зона пластичної деформації 13 з кутами заходу α1 та виходу α2 в наслідок чого отвір деталі набуває калібрований розмір D1. Оскільки кути а1, а2 мають різну, замість однакової як у найближчого аналога, величину, то зусилля дорнування суттєво зменшується (див. вищезгадану книжку Монченко В.П., с. 61, рис. 31, а). 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Дорн, що містить робочий елемент в формі сферичної або бочкоподібної втулки з зовнішньою робочою поверхнею і державку з різьбовим хвостовиком, який відрізняється тим, що втулка виконана з конічною проточкою на західному торці і оснащена прилеглою до поверхні проточки конічною вставкою з центральним отвором. 1 UA 75091 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
