Установка для культивування мікроорганізмів
Номер патенту: 75093
Опубліковано: 26.11.2012
Автори: Карачун Володимир Володимирович, Мельник Вікторія Миколаївна, Фесенко Сергій Вікторович, Тривайло Михайло Семенович
Формула / Реферат

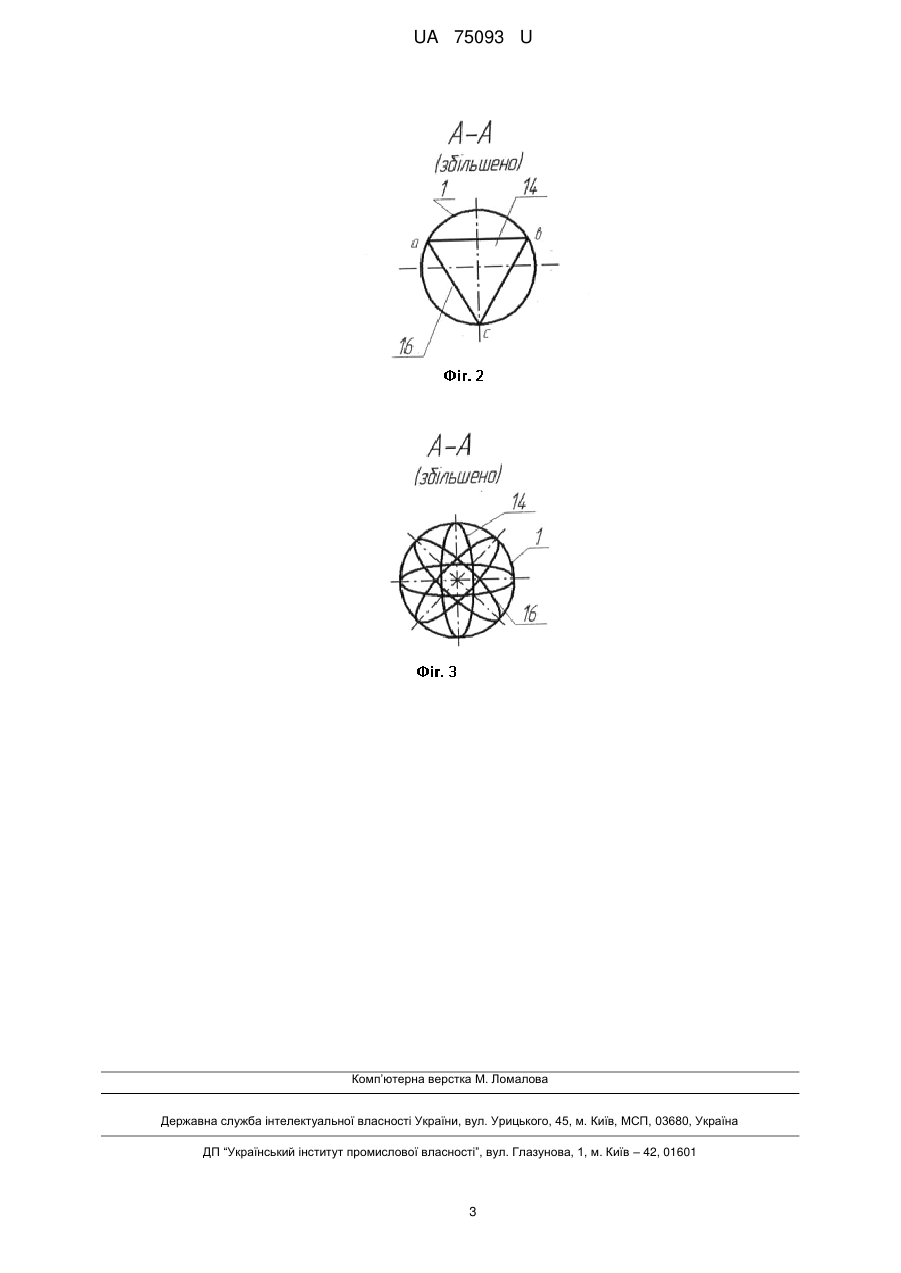

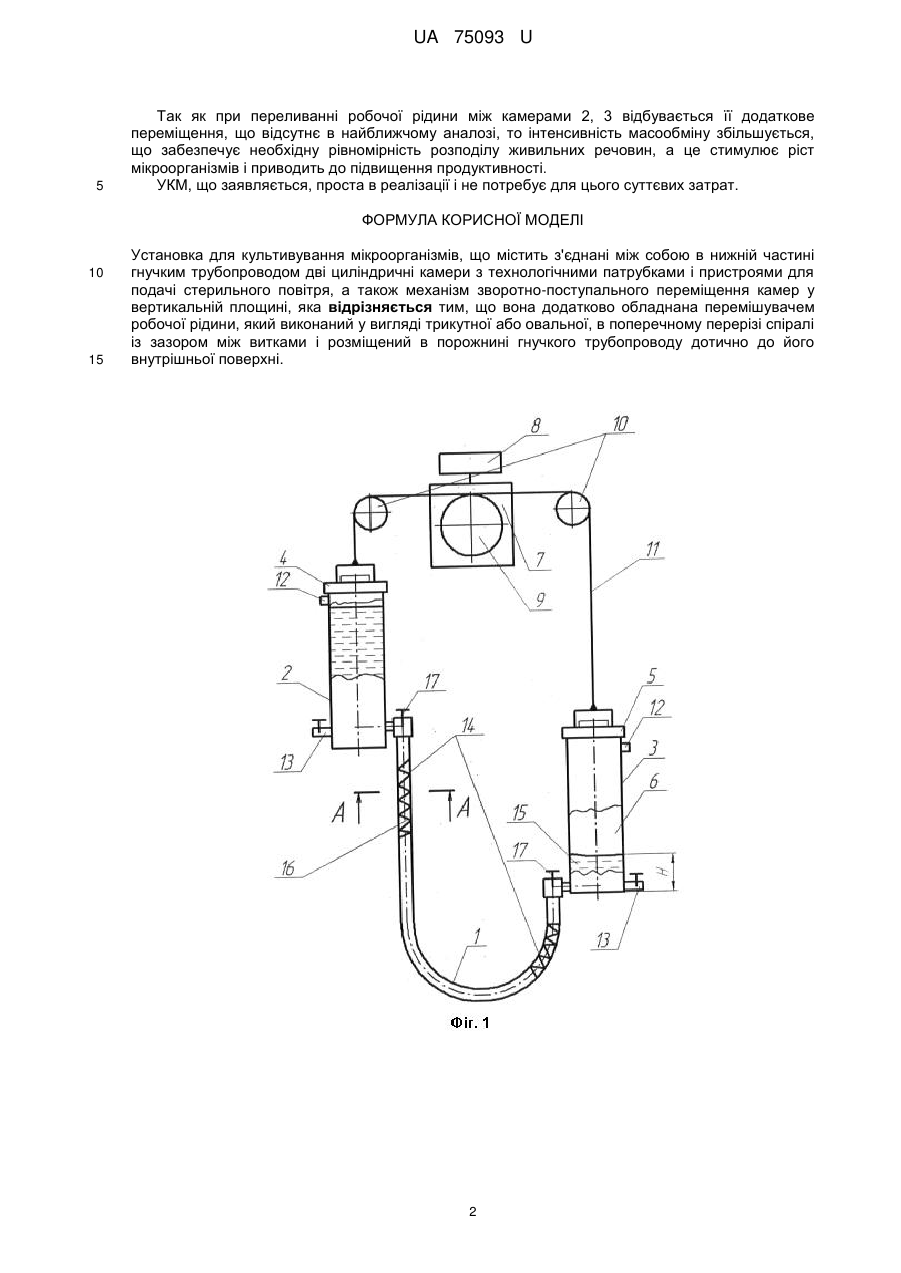

Установка для культивування мікроорганізмів, що містить з'єднані між собою в нижній частині гнучким трубопроводом дві циліндричні камери з технологічними патрубками і пристроями для подачі стерильного повітря, а також механізм зворотно-поступального переміщення камер у вертикальній площині, яка відрізняється тим, що вона додатково обладнана перемішувачем робочої рідини, який виконаний у вигляді трикутної або овальної, в поперечному перерізі спіралі із зазором між витками і розміщений в порожнині гнучкого трубопроводу дотично до його внутрішньої поверхні.
Текст

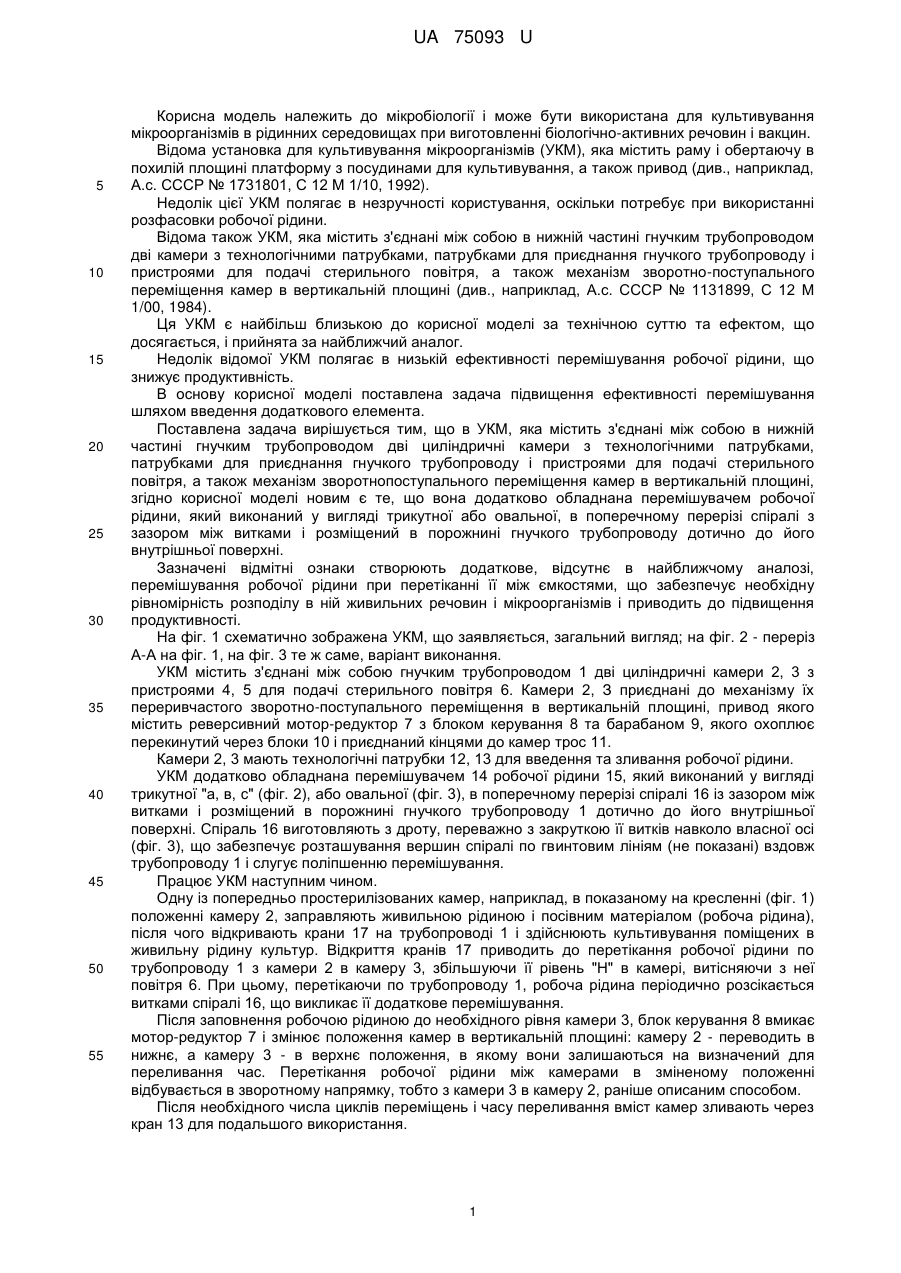

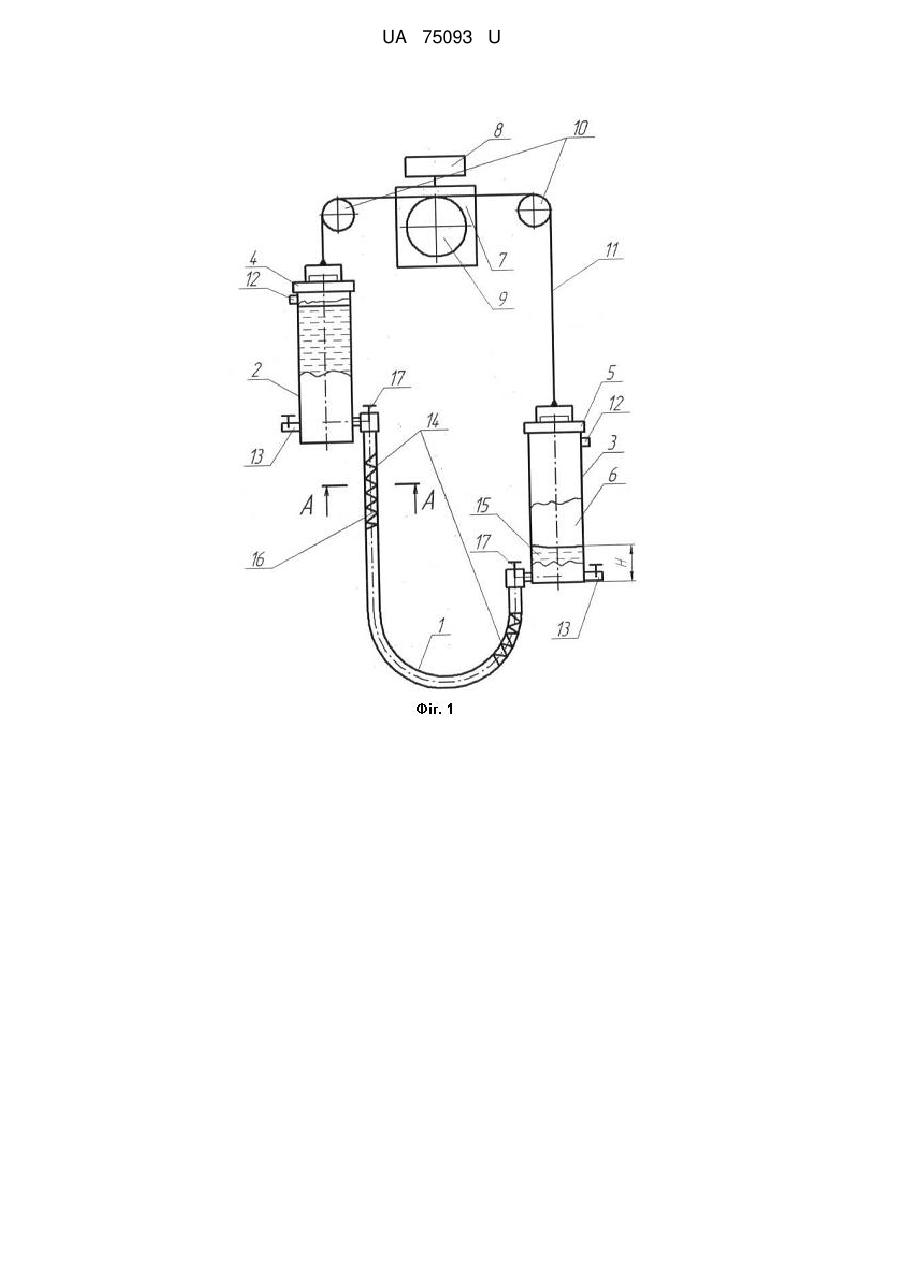

Реферат: Установка для культивування мікроорганізмів містить з'єднані між собою в нижній частині гнучким трубопроводом дві циліндричні камери з технологічними патрубками і пристроями для подачі стерильного повітря, а також механізм зворотно-поступального переміщення камер у вертикальній площині. Вона додатково обладнана перемішувачем робочої рідини, який виконаний у вигляді трикутної або овальної, в поперечному перерізі спіралі із зазором між витками і розміщений в порожнині гнучкого трубопроводу дотично до його внутрішньої поверхні. UA 75093 U (54) УСТАНОВКА ДЛЯ КУЛЬТИВУВАННЯ МІКРООРГАНІЗМІВ UA 75093 U UA 75093 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до мікробіології і може бути використана для культивування мікроорганізмів в рідинних середовищах при виготовленні біологічно-активних речовин і вакцин. Відома установка для культивування мікроорганізмів (УКМ), яка містить раму і обертаючу в похилій площині платформу з посудинами для культивування, а також привод (див., наприклад, А.с. СССР № 1731801, С 12 М 1/10, 1992). Недолік цієї УКМ полягає в незручності користування, оскільки потребує при використанні розфасовки робочої рідини. Відома також УКМ, яка містить з'єднані між собою в нижній частині гнучким трубопроводом дві камери з технологічними патрубками, патрубками для приєднання гнучкого трубопроводу і пристроями для подачі стерильного повітря, а також механізм зворотно-поступального переміщення камер в вертикальній площині (див., наприклад, А.с. СССР № 1131899, С 12 М 1/00, 1984). Ця УКМ є найбільш близькою до корисної моделі за технічною суттю та ефектом, що досягається, і прийнята за найближчий аналог. Недолік відомої УКМ полягає в низькій ефективності перемішування робочої рідини, що знижує продуктивність. В основу корисної моделі поставлена задача підвищення ефективності перемішування шляхом введення додаткового елемента. Поставлена задача вирішується тим, що в УКМ, яка містить з'єднані між собою в нижній частині гнучким трубопроводом дві циліндричні камери з технологічними патрубками, патрубками для приєднання гнучкого трубопроводу і пристроями для подачі стерильного повітря, а також механізм зворотнопоступального переміщення камер в вертикальній площині, згідно корисної моделі новим є те, що вона додатково обладнана перемішувачем робочої рідини, який виконаний у вигляді трикутної або овальної, в поперечному перерізі спіралі з зазором між витками і розміщений в порожнині гнучкого трубопроводу дотично до його внутрішньої поверхні. Зазначені відмітні ознаки створюють додаткове, відсутнє в найближчому аналозі, перемішування робочої рідини при перетіканні її між ємкостями, що забезпечує необхідну рівномірність розподілу в ній живильних речовин і мікроорганізмів і приводить до підвищення продуктивності. На фіг. 1 схематично зображена УКМ, що заявляється, загальний вигляд; на фіг. 2 - переріз А-А на фіг. 1, на фіг. 3 те ж саме, варіант виконання. УКМ містить з'єднані між собою гнучким трубопроводом 1 дві циліндричні камери 2, 3 з пристроями 4, 5 для подачі стерильного повітря 6. Камери 2, З приєднані до механізму їх переривчастого зворотно-поступального переміщення в вертикальній площині, привод якого містить реверсивний мотор-редуктор 7 з блоком керування 8 та барабаном 9, якого охоплює перекинутий через блоки 10 і приєднаний кінцями до камер трос 11. Камери 2, 3 мають технологічні патрубки 12, 13 для введення та зливання робочої рідини. УКМ додатково обладнана перемішувачем 14 робочої рідини 15, який виконаний у вигляді трикутної "а, в, с" (фіг. 2), або овальної (фіг. 3), в поперечному перерізі спіралі 16 із зазором між витками і розміщений в порожнині гнучкого трубопроводу 1 дотично до його внутрішньої поверхні. Спіраль 16 виготовляють з дроту, переважно з закруткою її витків навколо власної осі (фіг. 3), що забезпечує розташування вершин спіралі по гвинтовим лініям (не показані) вздовж трубопроводу 1 і слугує поліпшенню перемішування. Працює УКМ наступним чином. Одну із попередньо простерилізованих камер, наприклад, в показаному на кресленні (фіг. 1) положенні камеру 2, заправляють живильною рідиною і посівним матеріалом (робоча рідина), після чого відкривають крани 17 на трубопроводі 1 і здійснюють культивування поміщених в живильну рідину культур. Відкриття кранів 17 приводить до перетікання робочої рідини по трубопроводу 1 з камери 2 в камеру 3, збільшуючи її рівень "Н" в камері, витісняючи з неї повітря 6. При цьому, перетікаючи по трубопроводу 1, робоча рідина періодично розсікається витками спіралі 16, що викликає її додаткове перемішування. Після заповнення робочою рідиною до необхідного рівня камери 3, блок керування 8 вмикає мотор-редуктор 7 і змінює положення камер в вертикальній площині: камеру 2 - переводить в нижнє, а камеру 3 - в верхнє положення, в якому вони залишаються на визначений для переливання час. Перетікання робочої рідини між камерами в зміненому положенні відбувається в зворотному напрямку, тобто з камери 3 в камеру 2, раніше описаним способом. Після необхідного числа циклів переміщень і часу переливання вміст камер зливають через кран 13 для подальшого використання. 1 UA 75093 U 5 Так як при переливанні робочої рідини між камерами 2, 3 відбувається її додаткове переміщення, що відсутнє в найближчому аналозі, то інтенсивність масообміну збільшується, що забезпечує необхідну рівномірність розподілу живильних речовин, а це стимулює ріст мікроорганізмів і приводить до підвищення продуктивності. УКМ, що заявляється, проста в реалізації і не потребує для цього суттєвих затрат. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Установка для культивування мікроорганізмів, що містить з'єднані між собою в нижній частині гнучким трубопроводом дві циліндричні камери з технологічними патрубками і пристроями для подачі стерильного повітря, а також механізм зворотно-поступального переміщення камер у вертикальній площині, яка відрізняється тим, що вона додатково обладнана перемішувачем робочої рідини, який виконаний у вигляді трикутної або овальної, в поперечному перерізі спіралі із зазором між витками і розміщений в порожнині гнучкого трубопроводу дотично до його внутрішньої поверхні. 2 UA 75093 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
Назва патенту англійськоюInstallation for cultivation of microorganisms
Автори англійськоюTryvailo Mykhailo Semenovych, Melnyk Viktoriia Mykolaivna, Karachun Volodymyr Volodymyrovych, Fesenko Serhii Viktorovych
Назва патенту російськоюУстановка для культивирования микроорганизмов
Автори російськоюТрывайло Михаил Семенович, Мельник Виктория Николаевна, Карачун Владимир Владимирович, Фесенко Сергей Викторович
МПК / Мітки
МПК: C12M 1/00
Мітки: культивування, мікроорганізмів, установка
