Спосіб розливання продуктів плавки доменної печі

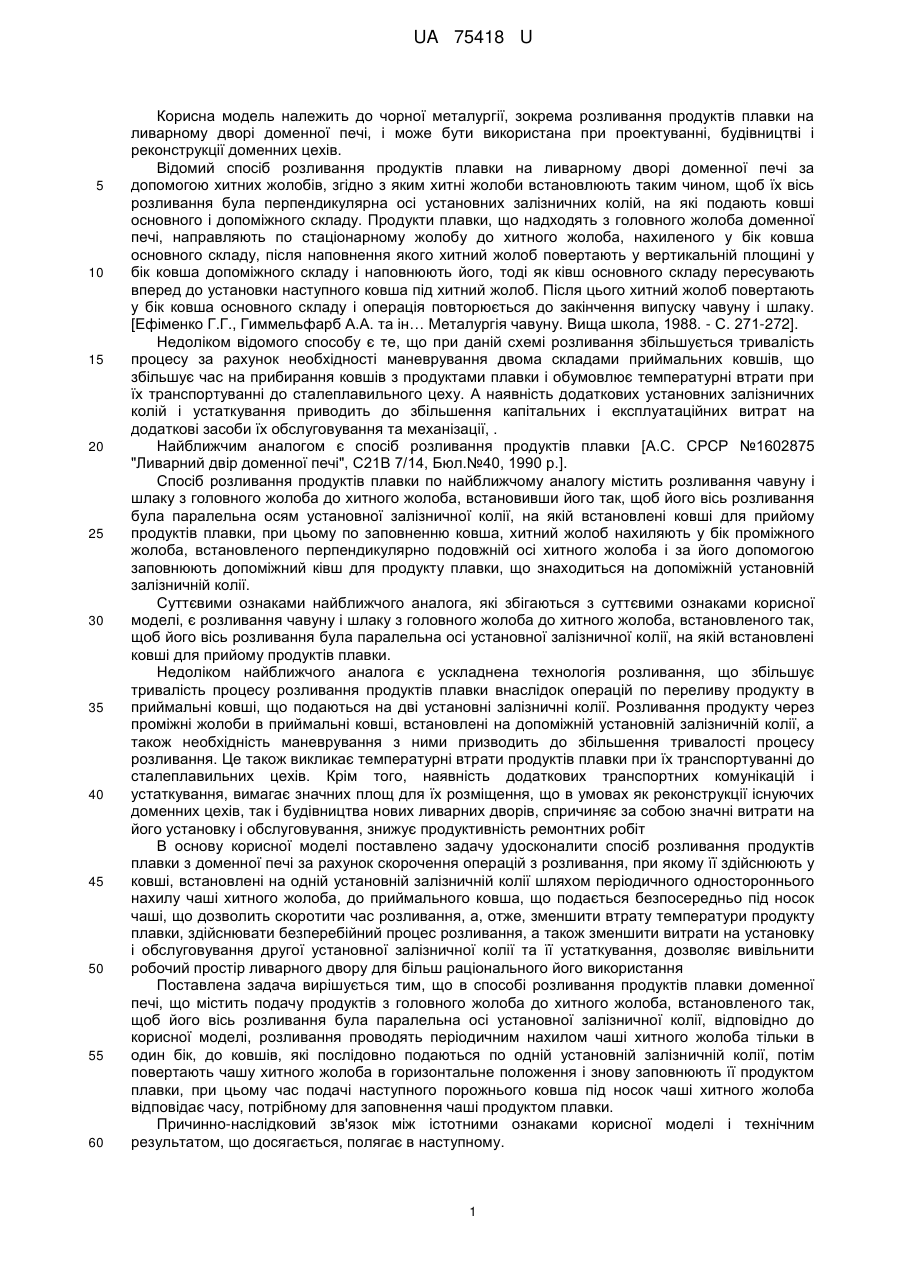

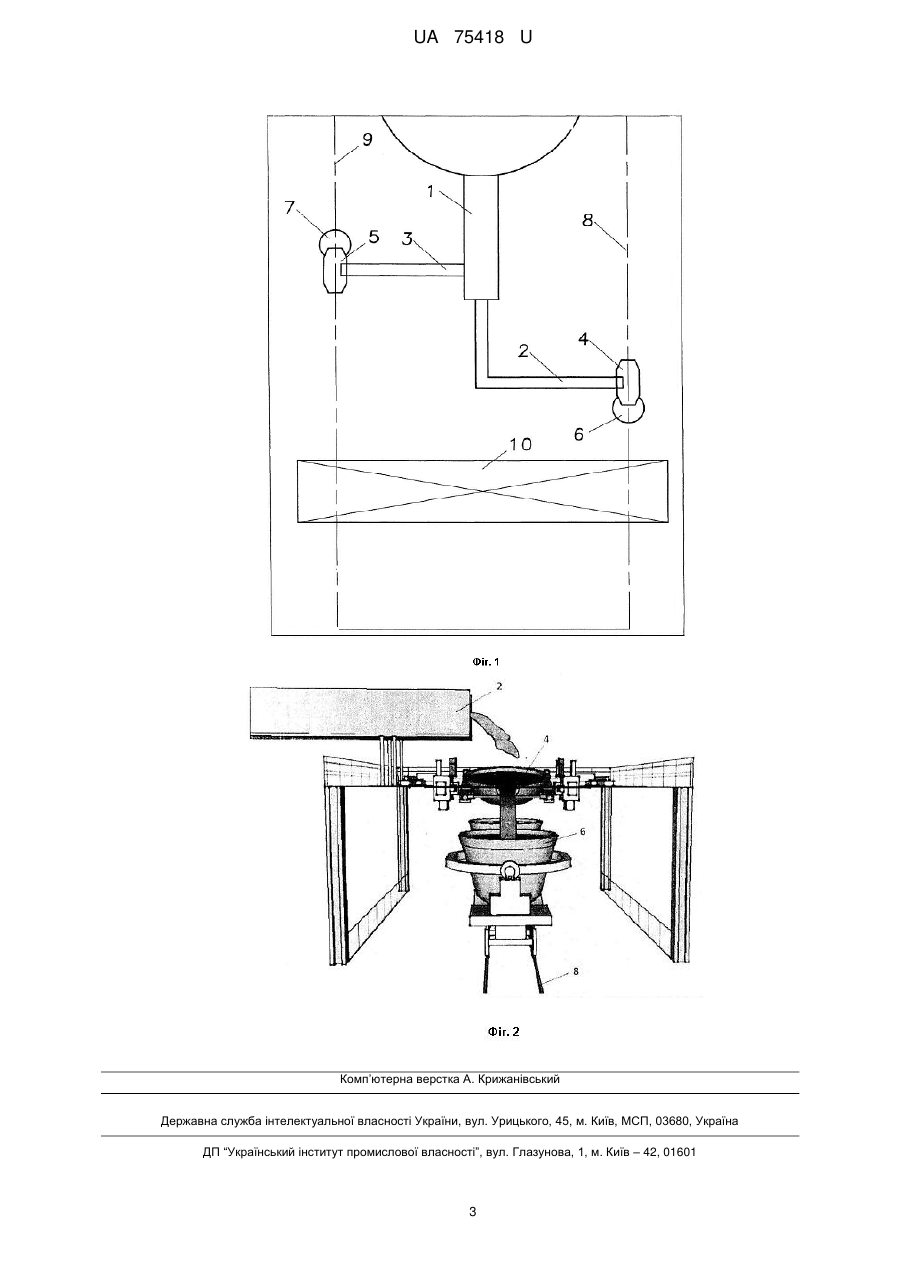

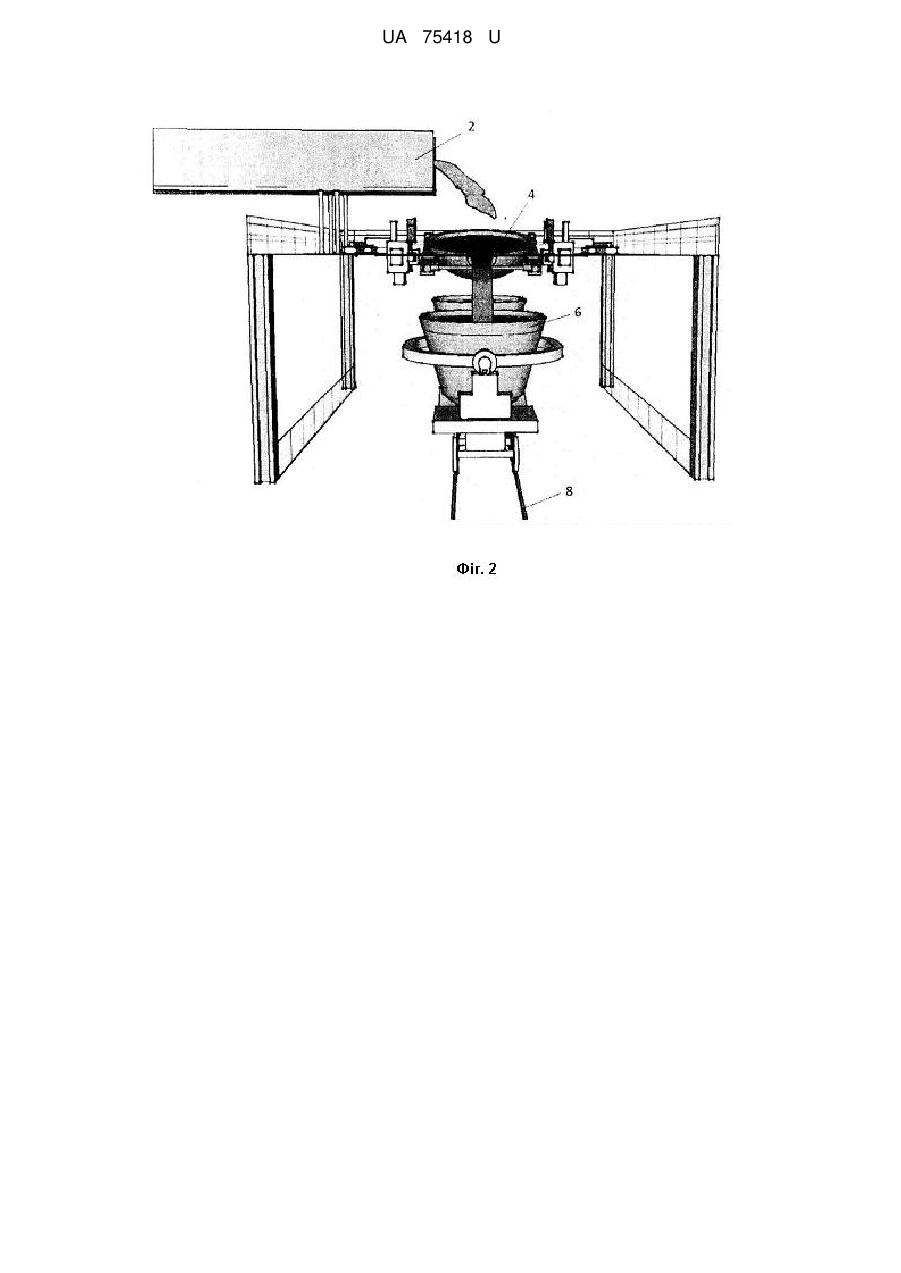

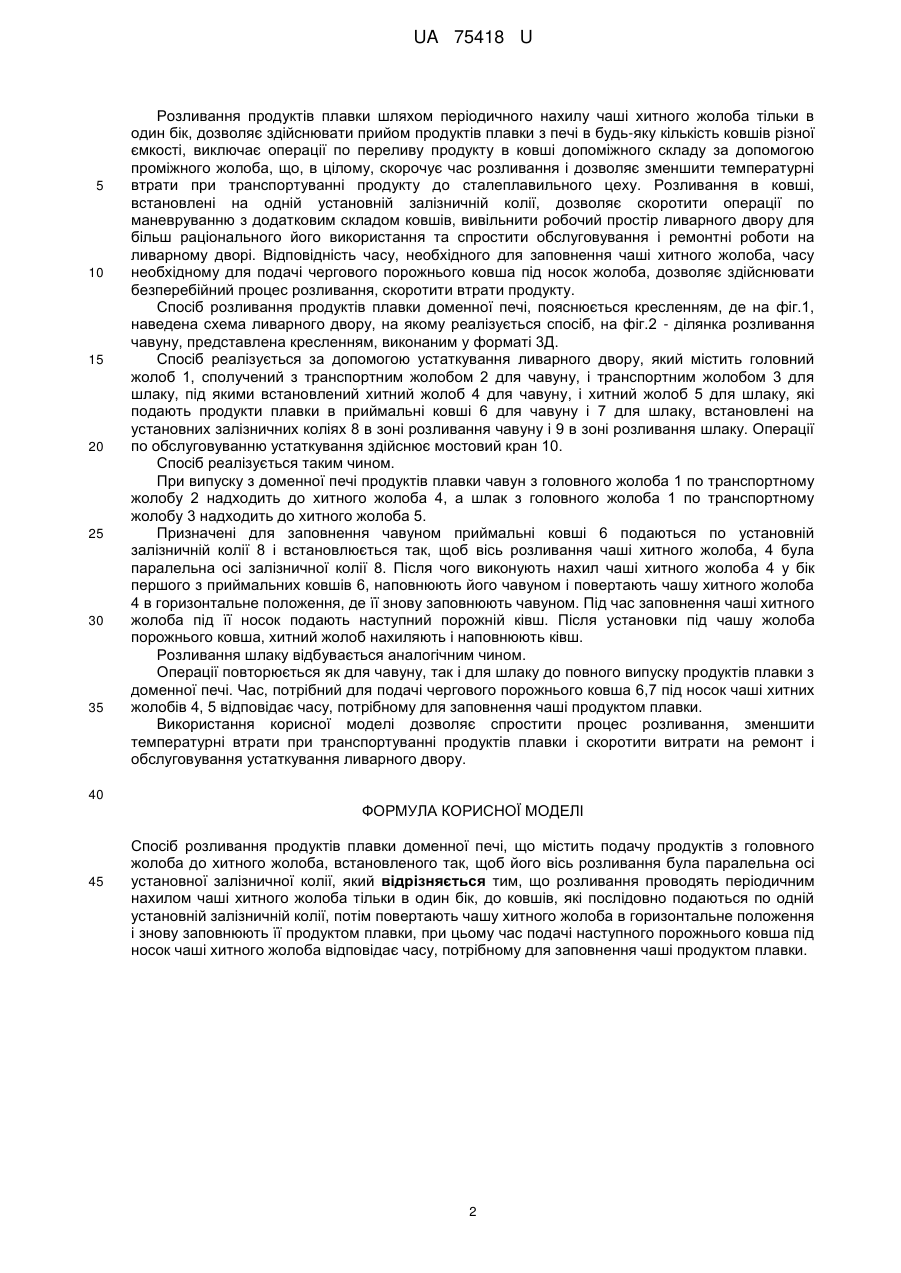

Реферат: Спосіб розливання продуктів плавки доменної печі включає подачу продуктів з головного жолоба до хитного жолоба. UA 75418 U (12) UA 75418 U UA 75418 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до чорної металургії, зокрема розливання продуктів плавки на ливарному дворі доменної печі, і може бути використана при проектуванні, будівництві і реконструкції доменних цехів. Відомий спосіб розливання продуктів плавки на ливарному дворі доменної печі за допомогою хитних жолобів, згідно з яким хитні жолоби встановлюють таким чином, щоб їх вісь розливання була перпендикулярна осі установних залізничних колій, на які подають ковші основного і допоміжного складу. Продукти плавки, що надходять з головного жолоба доменної печі, направляють по стаціонарному жолобу до хитного жолоба, нахиленого у бік ковша основного складу, після наповнення якого хитний жолоб повертають у вертикальній площині у бік ковша допоміжного складу і наповнюють його, тоді як ківш основного складу пересувають вперед до установки наступного ковша під хитний жолоб. Після цього хитний жолоб повертають у бік ковша основного складу і операція повторюється до закінчення випуску чавуну і шлаку. [Ефіменко Г.Г., Гиммельфарб А.А. та ін… Металургія чавуну. Вища школа, 1988. - С. 271-272]. Недоліком відомого способу є те, що при даній схемі розливання збільшується тривалість процесу за рахунок необхідності маневрування двома складами приймальних ковшів, що збільшує час на прибирання ковшів з продуктами плавки і обумовлює температурні втрати при їх транспортуванні до сталеплавильного цеху. А наявність додаткових установних залізничних колій і устаткування приводить до збільшення капітальних і експлуатаційних витрат на додаткові засоби їх обслуговування та механізації, . Найближчим аналогом є спосіб розливання продуктів плавки [А.С. СРСР №1602875 "Ливарний двір доменної печі", С21В 7/14, Бюл.№40, 1990 р.]. Спосіб розливання продуктів плавки по найближчому аналогу містить розливання чавуну і шлаку з головного жолоба до хитного жолоба, встановивши його так, щоб його вісь розливання була паралельна осям установної залізничної колії, на якій встановлені ковші для прийому продуктів плавки, при цьому по заповненню ковша, хитний жолоб нахиляють у бік проміжного жолоба, встановленого перпендикулярно подовжній осі хитного жолоба і за його допомогою заповнюють допоміжний ківш для продукту плавки, що знаходиться на допоміжній установній залізничній колії. Суттєвими ознаками найближчого аналога, які збігаються з суттєвими ознаками корисної моделі, є розливання чавуну і шлаку з головного жолоба до хитного жолоба, встановленого так, щоб його вісь розливання була паралельна осі установної залізничної колії, на якій встановлені ковші для прийому продуктів плавки. Недоліком найближчого аналога є ускладнена технологія розливання, що збільшує тривалість процесу розливання продуктів плавки внаслідок операцій по переливу продукту в приймальні ковші, що подаються на дві установні залізничні колії. Розливання продукту через проміжні жолоби в приймальні ковші, встановлені на допоміжній установній залізничній колії, а також необхідність маневрування з ними призводить до збільшення тривалості процесу розливання. Це також викликає температурні втрати продуктів плавки при їх транспортуванні до сталеплавильних цехів. Крім того, наявність додаткових транспортних комунікацій і устаткування, вимагає значних площ для їх розміщення, що в умовах як реконструкції існуючих доменних цехів, так і будівництва нових ливарних дворів, спричиняє за собою значні витрати на його установку і обслуговування, знижує продуктивність ремонтних робіт В основу корисної моделі поставлено задачу удосконалити спосіб розливання продуктів плавки з доменної печі за рахунок скорочення операцій з розливання, при якому її здійснюють у ковші, встановлені на одній установній залізничній колії шляхом періодичного одностороннього нахилу чаші хитного жолоба, до приймального ковша, що подається безпосередньо під носок чаші, що дозволить скоротити час розливання, а, отже, зменшити втрату температури продукту плавки, здійснювати безперебійний процес розливання, а також зменшити витрати на установку і обслуговування другої установної залізничної колії та її устаткування, дозволяє вивільнити робочий простір ливарного двору для більш раціонального його використання Поставлена задача вирішується тим, що в способі розливання продуктів плавки доменної печі, що містить подачу продуктів з головного жолоба до хитного жолоба, встановленого так, щоб його вісь розливання була паралельна осі установної залізничної колії, відповідно до корисної моделі, розливання проводять періодичним нахилом чаші хитного жолоба тільки в один бік, до ковшів, які послідовно подаються по одній установній залізничній колії, потім повертають чашу хитного жолоба в горизонтальне положення і знову заповнюють її продуктом плавки, при цьому час подачі наступного порожнього ковша під носок чаші хитного жолоба відповідає часу, потрібному для заповнення чаші продуктом плавки. Причинно-наслідковий зв'язок між істотними ознаками корисної моделі і технічним результатом, що досягається, полягає в наступному. 1 UA 75418 U 5 10 15 20 25 30 35 Розливання продуктів плавки шляхом періодичного нахилу чаші хитного жолоба тільки в один бік, дозволяє здійснювати прийом продуктів плавки з печі в будь-яку кількість ковшів різної ємкості, виключає операції по переливу продукту в ковші допоміжного складу за допомогою проміжного жолоба, що, в цілому, скорочує час розливання і дозволяє зменшити температурні втрати при транспортуванні продукту до сталеплавильного цеху. Розливання в ковші, встановлені на одній установній залізничній колії, дозволяє скоротити операції по маневруванню з додатковим складом ковшів, вивільнити робочий простір ливарного двору для більш раціонального його використання та спростити обслуговування і ремонтні роботи на ливарному дворі. Відповідність часу, необхідного для заповнення чаші хитного жолоба, часу необхідному для подачі чергового порожнього ковша під носок жолоба, дозволяє здійснювати безперебійний процес розливання, скоротити втрати продукту. Спосіб розливання продуктів плавки доменної печі, пояснюється кресленням, де на фіг.1, наведена схема ливарного двору, на якому реалізується спосіб, на фіг.2 - ділянка розливання чавуну, представлена кресленням, виконаним у форматі 3Д. Спосіб реалізується за допомогою устаткування ливарного двору, який містить головний жолоб 1, сполучений з транспортним жолобом 2 для чавуну, і транспортним жолобом 3 для шлаку, під якими встановлений хитний жолоб 4 для чавуну, і хитний жолоб 5 для шлаку, які подають продукти плавки в приймальні ковші 6 для чавуну і 7 для шлаку, встановлені на установних залізничних коліях 8 в зоні розливання чавуну і 9 в зоні розливання шлаку. Операції по обслуговуванню устаткування здійснює мостовий кран 10. Спосіб реалізується таким чином. При випуску з доменної печі продуктів плавки чавун з головного жолоба 1 по транспортному жолобу 2 надходить до хитного жолоба 4, а шлак з головного жолоба 1 по транспортному жолобу 3 надходить до хитного жолоба 5. Призначені для заповнення чавуном приймальні ковші 6 подаються по установній залізничній колії 8 і встановлюється так, щоб вісь розливання чаші хитного жолоба, 4 була паралельна осі залізничної колії 8. Після чого виконують нахил чаші хитного жолоба 4 у бік першого з приймальних ковшів 6, наповнюють його чавуном і повертають чашу хитного жолоба 4 в горизонтальне положення, де її знову заповнюють чавуном. Під час заповнення чаші хитного жолоба під її носок подають наступний порожній ківш. Після установки під чашу жолоба порожнього ковша, хитний жолоб нахиляють і наповнюють ківш. Розливання шлаку відбувається аналогічним чином. Операції повторюється як для чавуну, так і для шлаку до повного випуску продуктів плавки з доменної печі. Час, потрібний для подачі чергового порожнього ковша 6,7 під носок чаші хитних жолобів 4, 5 відповідає часу, потрібному для заповнення чаші продуктом плавки. Використання корисної моделі дозволяє спростити процес розливання, зменшити температурні втрати при транспортуванні продуктів плавки і скоротити витрати на ремонт і обслуговування устаткування ливарного двору. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб розливання продуктів плавки доменної печі, що містить подачу продуктів з головного жолоба до хитного жолоба, встановленого так, щоб його вісь розливання була паралельна осі установної залізничної колії, який відрізняється тим, що розливання проводять періодичним нахилом чаші хитного жолоба тільки в один бік, до ковшів, які послідовно подаються по одній установній залізничній колії, потім повертають чашу хитного жолоба в горизонтальне положення і знову заповнюють її продуктом плавки, при цьому час подачі наступного порожнього ковша під носок чаші хитного жолоба відповідає часу, потрібному для заповнення чаші продуктом плавки. 2 UA 75418 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
