Спосіб представлення (презентації) у реальному часі інформації про сукупність об’єктів показу

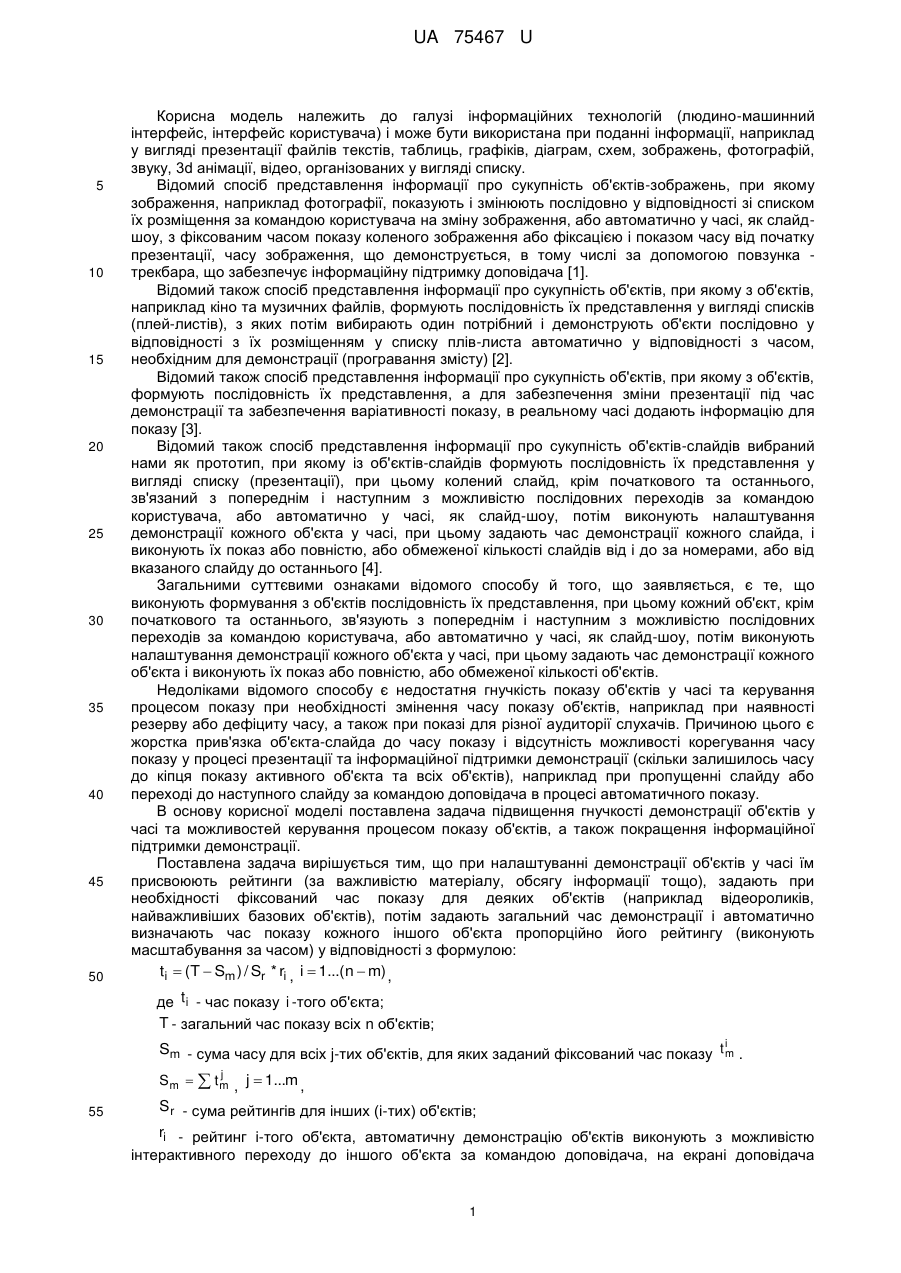

Реферат: UA 75467 U UA 75467 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі інформаційних технологій (людино-машинний інтерфейс, інтерфейс користувача) і може бути використана при поданні інформації, наприклад у вигляді презентації файлів текстів, таблиць, графіків, діаграм, схем, зображень, фотографій, звуку, 3d анімації, відео, організованих у вигляді списку. Відомий спосіб представлення інформації про сукупність об'єктів-зображень, при якому зображення, наприклад фотографії, показують і змінюють послідовно у відповідності зі списком їх розміщення за командою користувача на зміну зображення, або автоматично у часі, як слайдшоу, з фіксованим часом показу коленого зображення або фіксацією і показом часу від початку презентації, часу зображення, що демонструється, в тому числі за допомогою повзунка трекбара, що забезпечує інформаційну підтримку доповідача [1]. Відомий також спосіб представлення інформації про сукупність об'єктів, при якому з об'єктів, наприклад кіно та музичних файлів, формують послідовність їх представлення у вигляді списків (плей-листів), з яких потім вибирають один потрібний і демонструють об'єкти послідовно у відповідності з їх розміщенням у списку плів-листа автоматично у відповідності з часом, необхідним для демонстрації (програвання змісту) [2]. Відомий також спосіб представлення інформації про сукупність об'єктів, при якому з об'єктів, формують послідовність їх представлення, а для забезпечення зміни презентації під час демонстрації та забезпечення варіативності показу, в реальному часі додають інформацію для показу [3]. Відомий також спосіб представлення інформації про сукупність об'єктів-слайдів вибраний нами як прототип, при якому із об'єктів-слайдів формують послідовність їх представлення у вигляді списку (презентації), при цьому колений слайд, крім початкового та останнього, зв'язаний з попереднім і наступним з можливістю послідовних переходів за командою користувача, або автоматично у часі, як слайд-шоу, потім виконують налаштування демонстрації кожного об'єкта у часі, при цьому задають час демонстрації кожного слайда, і виконують їх показ або повністю, або обмеженої кількості слайдів від і до за номерами, або від вказаного слайду до останнього [4]. Загальними суттєвими ознаками відомого способу й того, що заявляється, є те, що виконують формування з об'єктів послідовність їх представлення, при цьому кожний об'єкт, крім початкового та останнього, зв'язують з попереднім і наступним з можливістю послідовних переходів за командою користувача, або автоматично у часі, як слайд-шоу, потім виконують налаштування демонстрації кожного об'єкта у часі, при цьому задають час демонстрації кожного об'єкта і виконують їх показ або повністю, або обмеженої кількості об'єктів. Недоліками відомого способу є недостатня гнучкість показу об'єктів у часі та керування процесом показу при необхідності змінення часу показу об'єктів, наприклад при наявності резерву або дефіциту часу, а також при показі для різної аудиторії слухачів. Причиною цього є жорстка прив'язка об'єкта-слайда до часу показу і відсутність можливості корегування часу показу у процесі презентації та інформаційної підтримки демонстрації (скільки залишилось часу до кіпця показу активного об'єкта та всіх об'єктів), наприклад при пропущенні слайду або переході до наступного слайду за командою доповідача в процесі автоматичного показу. В основу корисної моделі поставлена задача підвищення гнучкості демонстрації об'єктів у часі та можливостей керування процесом показу об'єктів, а також покращення інформаційної підтримки демонстрації. Поставлена задача вирішується тим, що при налаштуванні демонстрації об'єктів у часі їм присвоюють рейтинги (за важливістю матеріалу, обсягу інформації тощо), задають при необхідності фіксований час показу для деяких об'єктів (наприклад відеороликів, найважливіших базових об'єктів), потім задають загальний час демонстрації і автоматично визначають час показу кожного іншого об'єкта пропорційно його рейтингу (виконують масштабування за часом) у відповідності з формулою: ti  (T  Sm ) / Sr * ri , i  1...( n  m) , де t i - час показу i -того об'єкта; T - загальний час показу всіх n об'єктів; Sm - сума часу для всіх j-тих об'єктів, для яких заданий фіксований час показу t im . 55 j S m   t m , j  1...m , S r - сума рейтингів для інших (і-тих) об'єктів; ri - рейтинг і-того об'єкта, автоматичну демонстрацію об'єктів виконують з можливістю інтерактивного переходу до іншого об'єкта за командою доповідача, на екранідоповідача 1 UA 75467 U 5 10 15 20 показують час показу активного об'єкта і інших об'єктів списку показу, наприклад за допомогою повзунка-трекбара, при необхідності за командою доповідача переходять до наступного об'єкта або пропускають об'єкт і автоматично перераховують час показу для об'єктів тієї частини списку, що залишилась. Суть способу пояснюється кресленнями, на яких зображено: фіг. 1 - схема інтерфейсу користувача при налаштуванні демонстрації об'єктів у часі (присвоювання рейтингів і часу показу); фіг. 2 - схема інтерфейсу користувача при демонстрації об'єктів у часі. Заявлений спосіб здійснюється таким чином. Формують послідовність представлення об'єктів 1 (фіг. 1) у вигляді списку і таким чином кожний з об'єктів зв'язували його з попереднім і наступним об'єктами. Виконують налаштування демонстрації кожного об'єкта у часі (фіг. 1), при цьому об'єктам 1, які мають номери 2 присвоюють рейтинги, наприклад за допомогою повзунків - слайдерів 3. Рейтинги мають різні значення 4 для різних об'єктів відповідно до важливості матеріалу, обсягу інформації тощо (об'єкти з номерами 1,2,3). Для деяких об'єктів при необхідності задають фіксований час показу 6, наприклад це необхідно для об'єктів відеороликів (об'єкт номер 2), можливо для найважливіших базових об'єктів. Потім задають загальний час демонстрації 7 і автоматично визначають час показу кожного іншого об'єкта 5 пропорційно його рейтингу 4 (виконують масштабування за часом) у відповідності з формулою ti  (T  Sm ) / Sr * ri , i  1...( n  m) , де t i - час показу і-того об'єкта; T - загальний час показу всіх n об'єктів; Sm - сума часу для всіх j-тих об'єктів, для яких заданий фіксований час показу t im 25 30 35 40 45 50 j S m   t m , j  1...m , S r - сума рейтингів для інших (і-тих) об'єктів; ri - рейтинг і-того об'єкта. Вибирають режим показу: або повністю, або обмежену кількість об'єктів, або об'єкт з якого починати показ і при необхідності перераховують час показу кожного об'єкта. Виконують демонстрацію об'єктів 8 (фіг. 2) автоматично у часі, як слайд-шоу з можливістю інтерактивного переходу до наступного об'єкта в процесі показу за командою доповідача. В процесі автоматичної демонстрації об'єктів для покращення інформаційного забезпечення показують на екрані доповідача декілька об'єктів 8 зі списку за номерами 9 і загальний час показу для кожного з них 11, виділяють активний об'єкт 10 і вичерпаний час показу активного об'єкта 13. Загальний 15 і вичерпаний 14 від початку демонстрації об'єктів час показують, наприклад за допомогою повзунка-трекбара 12. Для покращення інформаційної підтримки розміри об'єктів на екрані показують пропорційно часу їх показу. Процес показу можна зупинити і продовжити з допомогою кнопки паузи 16. Якщо в процесі показу за командою доповідача пропускають об'єкт або переходять до наступного об'єкта, наприклад раніше при дефіциті часу, то час показу автоматично перераховують для об'єктів тієї частини шляху, що залишилась. Приклад здійснення способу. Здійснювали формування послідовності представлення об'єктів 1 (фіг. 1) з номерами 2 у вигляді списку з номерами від 1 до 15 об'єктів і таким чином кожний з об'єктів зв'язували з попереднім і наступним об'єктами. Потім виконали налаштування демонстрації кожного об'єкта у часі (фіг. 1), при цьому об'єктам присвоювали за допомогою повзунків слайдерів 3 рейтинги, які мають різні значення 4 відповідно до важливості і обсягу представленої на них інформації (див. фіг. 1). Для об'єкта, що має номер 2 і вміщує відеофайл, задавали фіксований час показу 02:20, зробивши відмітку 6, тому, що це необхідно для демонстрації відеоролика, для музичного об'єкта (номер 6, фіг. 2), також задавали фіксований час показу 01:40. Після цього задали загальний час демонстрації Т = 18 хвилин, потім автоматично визначили час показу кожного об'єкта пропорційно його рейтингу, за винятком тих (номери 2, 6), для яких був назначений фіксований час показу. Сума фіксованого часу показу об'єктів складала Sm  02 : 20  01 : 40  04 : 00 хвилини. Сума рейтингів для інших об'єктів списку складала Sr  8,5 . Тоді, наприклад, час показу для об'єкта 3 складав у відповідності з формулою t i  (18  4) / 8,5 * 0,2  2,59 хвилини (02:41). 2 UA 75467 U 5 10 15 20 25 30 35 40 Вибрали режим показу об'єктів - повністю (з номера 1). Вибрали режим переходів між об'єктами - автоматично у часі з можливістю керування і інтерактивного переходу до наступного об'єкта в процесі показу за командою доповідача. В процесі автоматичної демонстрації об'єктів на екрані показували доповідачу 5 об'єкти (фіг. 2) зі списку у відповідності з переміщенням повзунка-трекбара 12 (в даний час показані об'єкти за номерами від 2 до 6). Також показували час демонстрації для кожного з них 11, виділений активний об'єкт 10 (номер 3, загальний час показу 02:25) і вичерпаний час показу активного об'єкта 13 (00:00- початок показу). Загальний 15 (18 хвилин) і вичерпаний 14 (03:30) від початку демонстрації об'єктів час показували за допомогою повзунка-трекбара 12. Для покращення інформаційної підтримки доповідача розміри об'єктів на екрані показували пропорційно часу їх показу. Процес показу не зупиняли. В процесі показу з активного об'єкта за номером 4 за командою доповідача одразу перейшли до об'єкта номер 6 (пропустили об'єкт номер 5). При цьому автоматично перерахували час показу для об'єкта з номерами 7-15, а заданий явно фіксований час показу для об'єкта номер 6 не змінювали. Застосування пропонованого способу дозволяє підвищити гнучкість показу об'єктів у часі за рахунок того, що об'єктам присвоюють рейтинги (за важливістю матеріалу, обсягу інформації тощо) і автоматично визначають час показу кожного об'єкта пропорційно його рейтингу (виконують масштабування за часом). При цьому суттєво зменшується час на настроювання демонстрації об'єктів при зміненні загального часу показу. Також покращується керування процесом в режимі автоматичного показу за рахунок реалізації можливості переходів з об'єкта на об'єкт за командою доповідача з автоматичним перерахуванням часу показу кожного об'єкта, що залишився. Покращується також інформаційна підтримка демонстрації кожного об'єкта і демонстрації в цілому за рахунок показу часу демонстрації кожного об'єкта при зміненні умов показу, можливості застосування візуальних засобів типу трекбарів. Час на настроювання демонстрації при зміненні загального часу показу об'єктів зменшився приблизно в 2-10 разів у залежності від кількості об'єктів, точність закінчення демонстрації у визначений термін при одночасному підвищенні гнучкості збільшилась в цілому приблизно на 20 %, у порівнянні з прототипом. Джерела інформації: 1. Патент JP 2011095809 (А). МПК G06F 17/21; G06T 11/60; G09G 5/00; G09G 5/377; H04N 5/91 / Presentation support system / YAMAGUCHI TAKEHISA; TAKAHASHI KENICHI; TOMONO KAZUAKI; SAKIYAMA DAISUKE - № JP20090246246; Заявл. 27.10.2009; Опубл. 12.05.2011 (JP 2011Q95809 (A) PRESENTATION SUPPORT SYSTEM). 2. Патент US 2002122154 (A1). МПК G03B 19/18; H04N 5/91; H04N 7/16; (IPC1-7): G03B 19/18; GO3B 21/32 / Apparatus and method for building a playlist / MORLEY STEVEN A [US]; HOSE JESSE [US]; MITRANI MICHAEL [US], REICH JASON [US]. - № US20010798361; Заявл. 02.03.2001; Опубл. 05.09.2002 (US 2002122154 (A1) - Apparatus and method for building a playlist). 3. Патент US2011029877 (A1). МПК G06F 3/01 / Method of Creating a Presentation in Real Time / PANJWANI SAURABH KUMAR [US]; TOYAMA KENTARO [US]; FENECH KARL [MT]; MICALLEF LUANA [MT]; LINNELL NATALIE [US]. - № US20090533071; Заявл. 31.07.2009; Опубл. 03.02.2011 (US 2011029877 (AD-Method of Creating a Presentation in Real Time). 4 Елизаветина Т. М. Компьютерные презентации: от риторики до слайд шоу. - М.: КУДИЦОБРАЗ, 2003.-240 с. ISBN 5-93378-049-9. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 Спосіб представлення (презентації) у реальному часі інформації про сукупність об'єктів показу, при якому із об'єктів формують послідовність їх представлення, при цьому кожний об'єкт, крім початкового та останнього, зв'язують з попереднім і наступним з можливістю послідовних переходів за командою користувача, або автоматично у часі, як слайд-шоу, потім виконують налаштування демонстрації кожного об'єкта у часі, при цьому задають час демонстрації кожного об'єкта і виконують їх показ або повністю, або обмеженої кількості об'єктів, який відрізняється тим, що при налаштуванні демонстрації об'єктів у часі їм присвоюють рейтинги (за важливістю матеріалу, обсягу інформації тощо), задають при необхідності фіксований час показу для деяких об'єктів (наприклад відеороликів, найважливіших базових об'єктів), потім задають загальний час демонстрації і автоматично визначають час показу кожного іншого об'єкта пропорційно його рейтингу (виконують масштабування за часом) у відповідності з формулою: t i  T  Sm  Sr * ri , i  1...n  m , де ti - час показу і - того об'єкта; 3 UA 75467 U T - загальний час показу всіх n об'єктів; j Sm - сума часу для всіх j-тих об'єктів, для яких заданий фіксований час показу t m Sm  t j m , j  1...m , - сума рейтингів для інших (і-тих) об'єктів, ri - рейтинг і-того об'єкта, автоматичну демонстрацію об'єктів виконують з можливістю інтерактивного переходу до іншого об'єкта за командою доповідача, на екрані доповідача показують час показу активного об'єкта і інших об'єктів списку показу, наприклад за допомогою повзунка - трекбара, при необхідності за командою доповідача переходять до наступного об'єкта або пропускають об'єкт і автоматично перераховують час показу для об'єктів тієї частини списку, що залишилась. Sr 5 10 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
