Закупорювальний пристрій

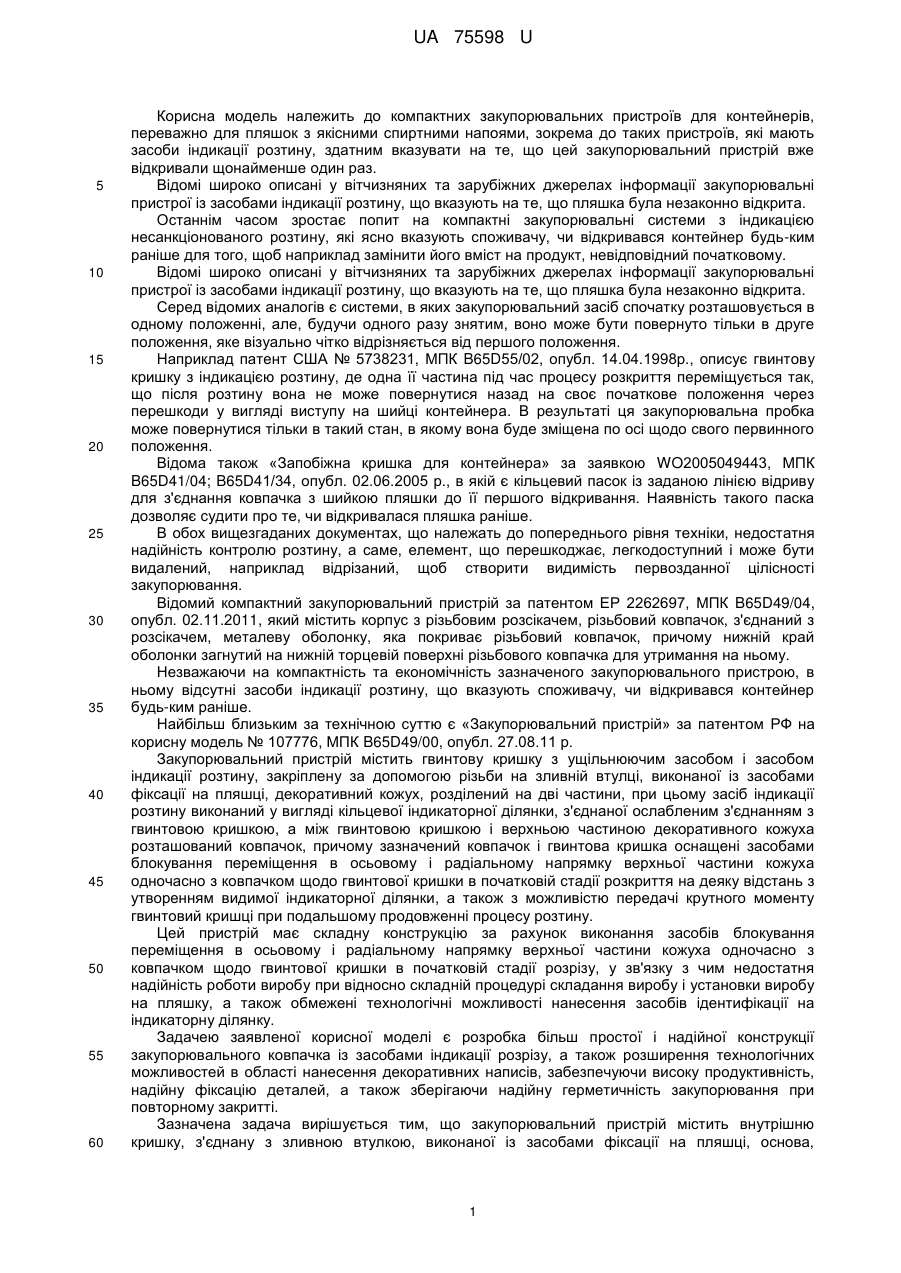

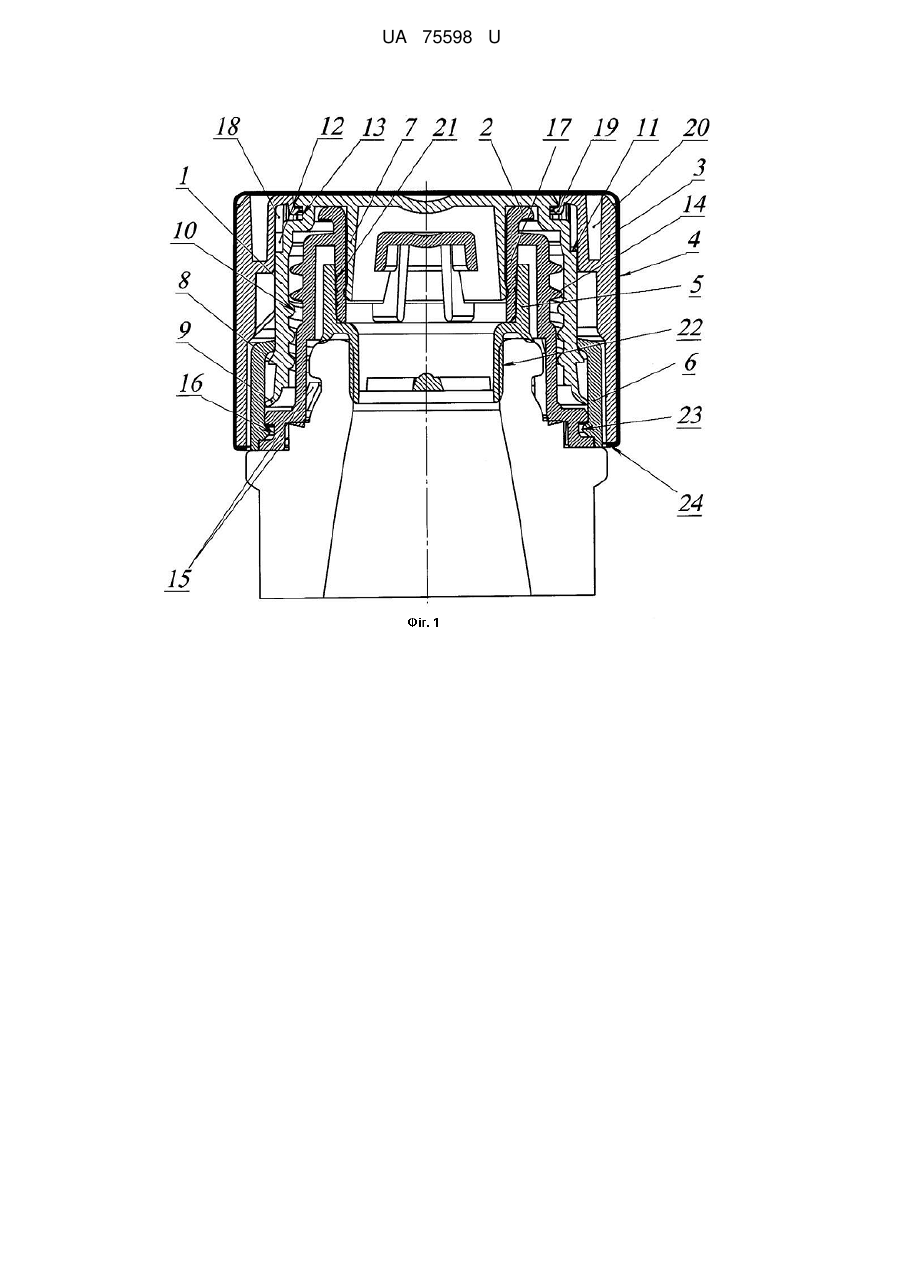

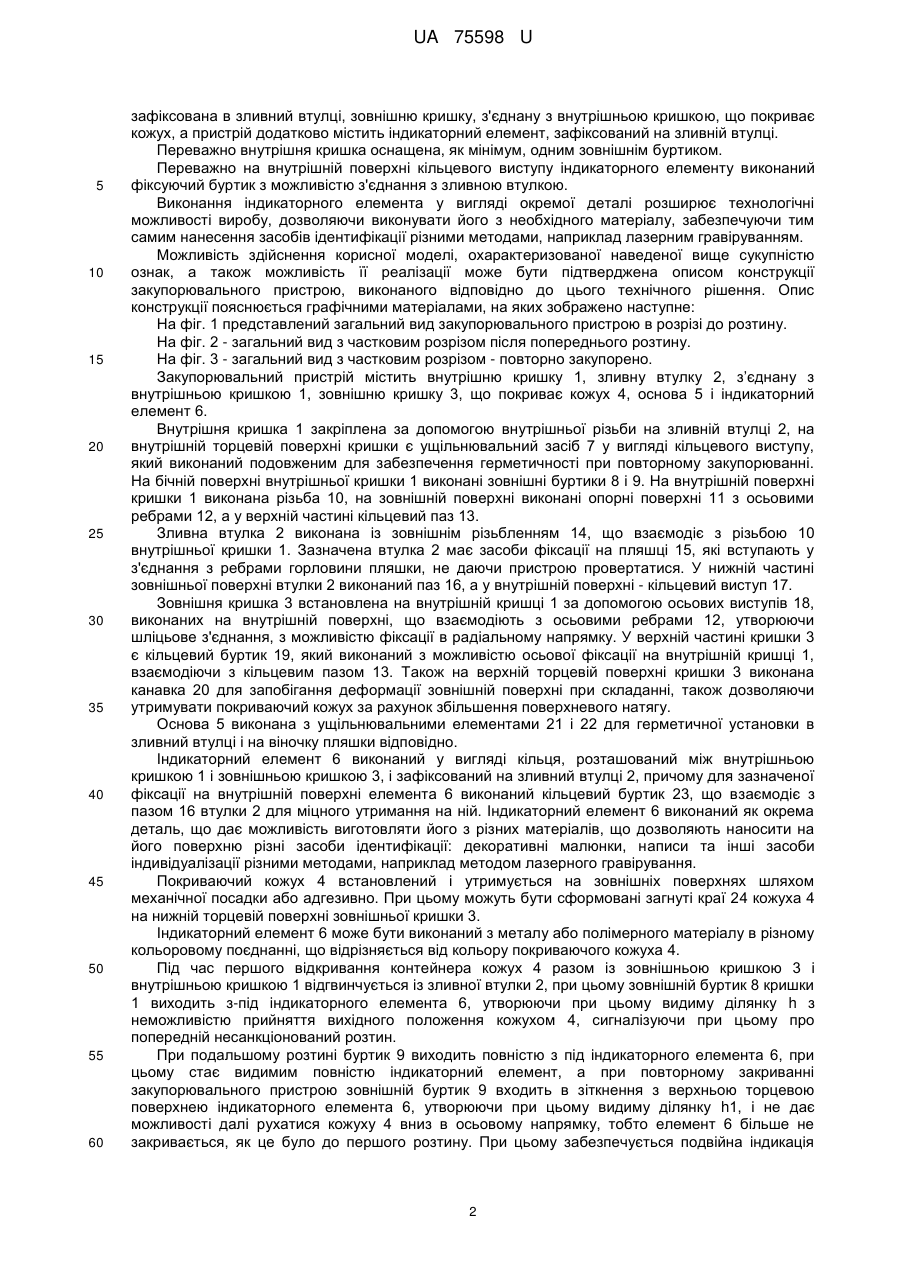

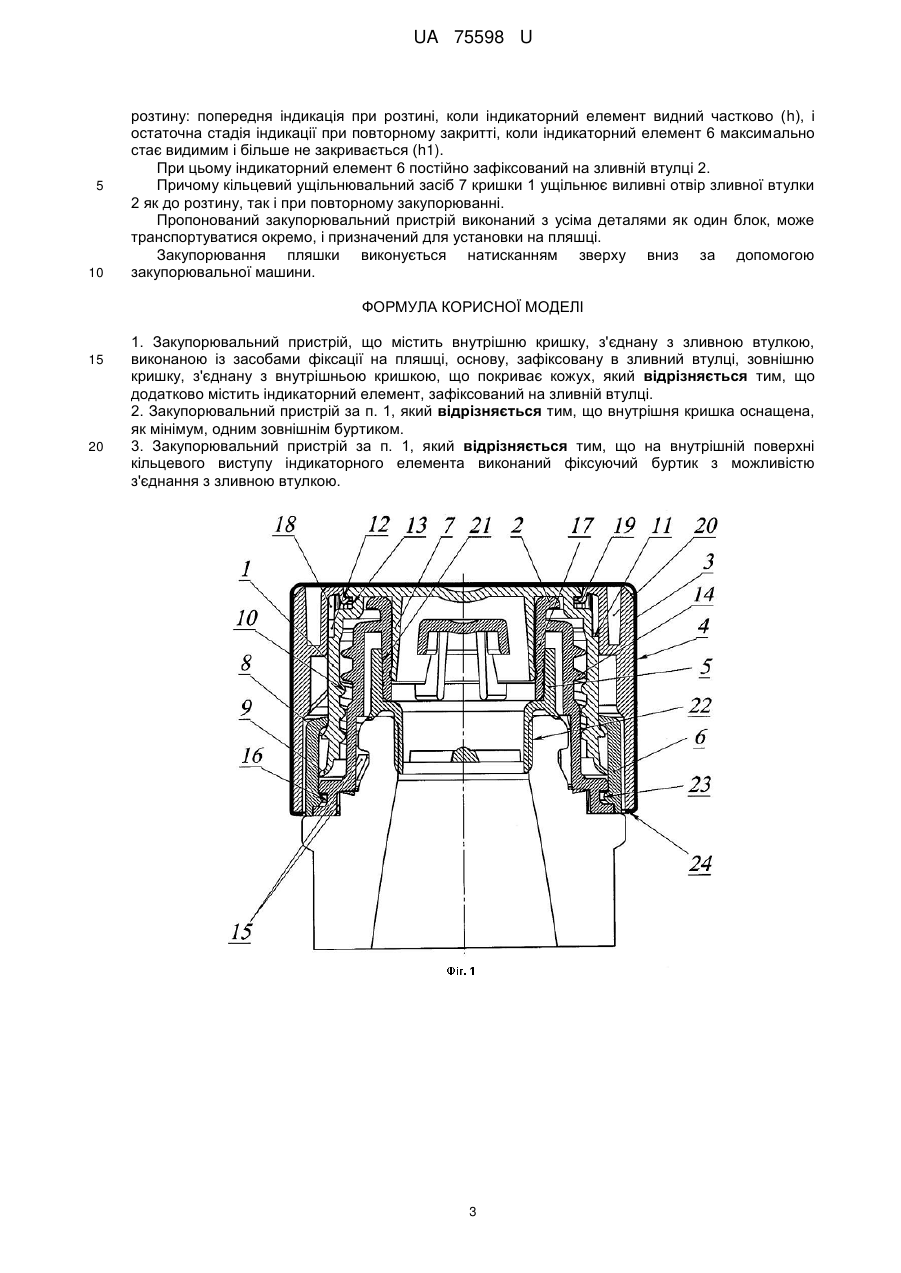

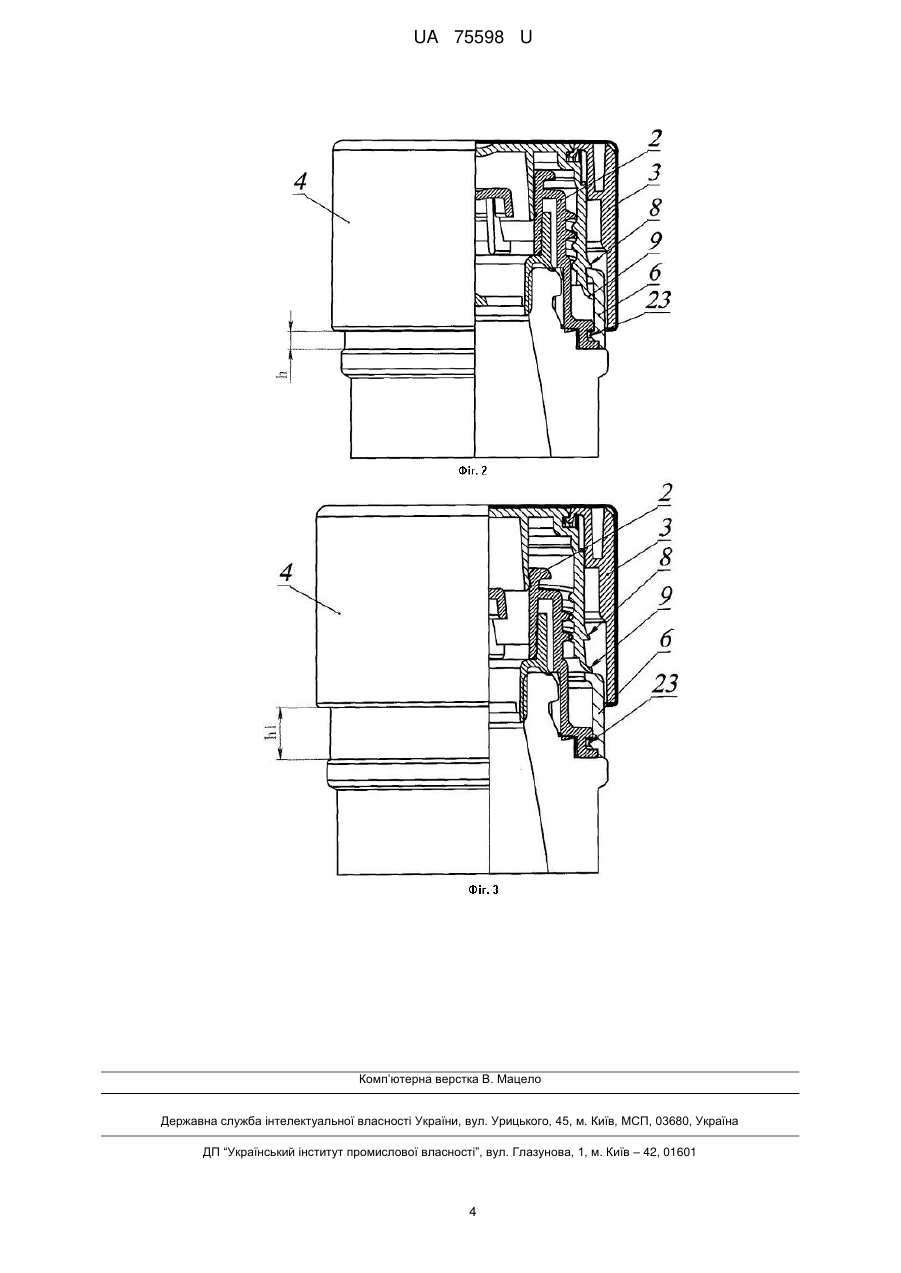

Реферат: Закупорювальний пристрій містить внутрішню кришку, з'єднану з зливною втулкою, виконаною із засобами фіксації на пляшці, основу, зафіксовану в зливний втулці, зовнішню кришку, з'єднану з внутрішньою кришкою, що покриває кожух. Пристрій додатково містить індикаторний елемент, зафіксований на зливній втулці. UA 75598 U (54) ЗАКУПОРЮВАЛЬНИЙ ПРИСТРІЙ UA 75598 U UA 75598 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до компактних закупорювальних пристроїв для контейнерів, переважно для пляшок з якісними спиртними напоями, зокрема до таких пристроїв, які мають засоби індикації розтину, здатним вказувати на те, що цей закупорювальний пристрій вже відкривали щонайменше один раз. Відомі широко описані у вітчизняних та зарубіжних джерелах інформації закупорювальні пристрої із засобами індикації розтину, що вказують на те, що пляшка була незаконно відкрита. Останнім часом зростає попит на компактні закупорювальні системи з індикацією несанкціонованого розтину, які ясно вказують споживачу, чи відкривався контейнер будь-ким раніше для того, щоб наприклад замінити його вміст на продукт, невідповідний початковому. Відомі широко описані у вітчизняних та зарубіжних джерелах інформації закупорювальні пристрої із засобами індикації розтину, що вказують на те, що пляшка була незаконно відкрита. Серед відомих аналогів є системи, в яких закупорювальний засіб спочатку розташовується в одному положенні, але, будучи одного разу знятим, воно може бути повернуто тільки в друге положення, яке візуально чітко відрізняється від першого положення. Наприклад патент США № 5738231, МПК B65D55/02, опубл. 14.04.1998р., описує гвинтову кришку з індикацією розтину, де одна її частина під час процесу розкриття переміщується так, що після розтину вона не може повернутися назад на своє початкове положення через перешкоди у вигляді виступу на шийці контейнера. В результаті ця закупорювальна пробка може повернутися тільки в такий стан, в якому вона буде зміщена по осі щодо свого первинного положення. Відома також «Запобіжна кришка для контейнера» за заявкою WO2005049443, МПК B65D41/04; B65D41/34, опубл. 02.06.2005 р., в якій є кільцевий пасок із заданою лінією відриву для з'єднання ковпачка з шийкою пляшки до її першого відкривання. Наявність такого паска дозволяє судити про те, чи відкривалася пляшка раніше. В обох вищезгаданих документах, що належать до попереднього рівня техніки, недостатня надійність контролю розтину, а саме, елемент, що перешкоджає, легкодоступний і може бути видалений, наприклад відрізаний, щоб створити видимість первозданної цілісності закупорювання. Відомий компактний закупорювальний пристрій за патентом ЕР 2262697, МПК B65D49/04, опубл. 02.11.2011, який містить корпус з різьбовим розсікачем, різьбовий ковпачок, з'єднаний з розсікачем, металеву оболонку, яка покриває різьбовий ковпачок, причому нижній край оболонки загнутий на нижній торцевій поверхні різьбового ковпачка для утримання на ньому. Незважаючи на компактність та економічність зазначеного закупорювального пристрою, в ньому відсутні засоби індикації розтину, що вказують споживачу, чи відкривався контейнер будь-ким раніше. Найбільш близьким за технічною суттю є «Закупорювальний пристрій» за патентом РФ на корисну модель № 107776, МПК B65D49/00, опубл. 27.08.11 р. Закупорювальний пристрій містить гвинтову кришку з ущільнюючим засобом і засобом індикації розтину, закріплену за допомогою різьби на зливній втулці, виконаної із засобами фіксації на пляшці, декоративний кожух, розділений на дві частини, при цьому засіб індикації розтину виконаний у вигляді кільцевої індикаторної ділянки, з'єднаної ослабленим з'єднанням з гвинтовою кришкою, а між гвинтовою кришкою і верхньою частиною декоративного кожуха розташований ковпачок, причому зазначений ковпачок і гвинтова кришка оснащені засобами блокування переміщення в осьовому і радіальному напрямку верхньої частини кожуха одночасно з ковпачком щодо гвинтової кришки в початковій стадії розкриття на деяку відстань з утворенням видимої індикаторної ділянки, а також з можливістю передачі крутного моменту гвинтовий кришці при подальшому продовженні процесу розтину. Цей пристрій має складну конструкцію за рахунок виконання засобів блокування переміщення в осьовому і радіальному напрямку верхньої частини кожуха одночасно з ковпачком щодо гвинтової кришки в початковій стадії розрізу, у зв'язку з чим недостатня надійність роботи виробу при відносно складній процедурі складання виробу і установки виробу на пляшку, а також обмежені технологічні можливості нанесення засобів ідентифікації на індикаторну ділянку. Задачею заявленої корисної моделі є розробка більш простої і надійної конструкції закупорювального ковпачка із засобами індикації розрізу, а також розширення технологічних можливостей в області нанесення декоративних написів, забезпечуючи високу продуктивність, надійну фіксацію деталей, а також зберігаючи надійну герметичність закупорювання при повторному закритті. Зазначена задача вирішується тим, що закупорювальний пристрій містить внутрішню кришку, з'єднану з зливною втулкою, виконаної із засобами фіксації на пляшці, основа, 1 UA 75598 U 5 10 15 20 25 30 35 40 45 50 55 60 зафіксована в зливний втулці, зовнішню кришку, з'єднану з внутрішньою кришкою, що покриває кожух, а пристрій додатково містить індикаторний елемент, зафіксований на зливній втулці. Переважно внутрішня кришка оснащена, як мінімум, одним зовнішнім буртиком. Переважно на внутрішній поверхні кільцевого виступу індикаторного елементу виконаний фіксуючий буртик з можливістю з'єднання з зливною втулкою. Виконання індикаторного елемента у вигляді окремої деталі розширює технологічні можливості виробу, дозволяючи виконувати його з необхідного матеріалу, забезпечуючи тим самим нанесення засобів ідентифікації різними методами, наприклад лазерним гравіруванням. Можливість здійснення корисної моделі, охарактеризованої наведеної вище сукупністю ознак, а також можливість її реалізації може бути підтверджена описом конструкції закупорювального пристрою, виконаного відповідно до цього технічного рішення. Опис конструкції пояснюється графічними матеріалами, на яких зображено наступне: На фіг. 1 представлений загальний вид закупорювального пристрою в розрізі до розтину. На фіг. 2 - загальний вид з частковим розрізом після попереднього розтину. На фіг. 3 - загальний вид з частковим розрізом - повторно закупорено. Закупорювальний пристрій містить внутрішню кришку 1, зливну втулку 2, з’єднану з внутрішньою кришкою 1, зовнішню кришку 3, що покриває кожух 4, основа 5 і індикаторний елемент 6. Внутрішня кришка 1 закріплена за допомогою внутрішньої різьби на зливній втулці 2, на внутрішній торцевій поверхні кришки є ущільнювальний засіб 7 у вигляді кільцевого виступу, який виконаний подовженим для забезпечення герметичності при повторному закупорюванні. На бічній поверхні внутрішньої кришки 1 виконані зовнішні буртики 8 і 9. На внутрішній поверхні кришки 1 виконана різьба 10, на зовнішній поверхні виконані опорні поверхні 11 з осьовими ребрами 12, а у верхній частині кільцевий паз 13. Зливна втулка 2 виконана із зовнішнім різьбленням 14, що взаємодіє з різьбою 10 внутрішньої кришки 1. Зазначена втулка 2 має засоби фіксації на пляшці 15, які вступають у з'єднання з ребрами горловини пляшки, не даючи пристрою провертатися. У нижній частині зовнішньої поверхні втулки 2 виконаний паз 16, а у внутрішній поверхні - кільцевий виступ 17. Зовнішня кришка 3 встановлена на внутрішній кришці 1 за допомогою осьових виступів 18, виконаних на внутрішній поверхні, що взаємодіють з осьовими ребрами 12, утворюючи шліцьове з'єднання, з можливістю фіксації в радіальному напрямку. У верхній частині кришки 3 є кільцевий буртик 19, який виконаний з можливістю осьової фіксації на внутрішній кришці 1, взаємодіючи з кільцевим пазом 13. Також на верхній торцевій поверхні кришки 3 виконана канавка 20 для запобігання деформації зовнішній поверхні при складанні, також дозволяючи утримувати покриваючий кожух за рахунок збільшення поверхневого натягу. Основа 5 виконана з ущільнювальними елементами 21 і 22 для герметичної установки в зливний втулці і на віночку пляшки відповідно. Індикаторний елемент 6 виконаний у вигляді кільця, розташований між внутрішньою кришкою 1 і зовнішньою кришкою 3, і зафіксований на зливний втулці 2, причому для зазначеної фіксації на внутрішній поверхні елемента 6 виконаний кільцевий буртик 23, що взаємодіє з пазом 16 втулки 2 для міцного утримання на ній. Індикаторний елемент 6 виконаний як окрема деталь, що дає можливість виготовляти його з різних матеріалів, що дозволяють наносити на його поверхню різні засоби ідентифікації: декоративні малюнки, написи та інші засоби індивідуалізації різними методами, наприклад методом лазерного гравірування. Покриваючий кожух 4 встановлений і утримується на зовнішніх поверхнях шляхом механічної посадки або адгезивно. При цьому можуть бути сформовані загнуті краї 24 кожуха 4 на нижній торцевій поверхні зовнішньої кришки 3. Індикаторний елемент 6 може бути виконаний з металу або полімерного матеріалу в різному кольоровому поєднанні, що відрізняється від кольору покриваючого кожуха 4. Під час першого відкривання контейнера кожух 4 разом із зовнішньою кришкою 3 і внутрішньою кришкою 1 відгвинчується із зливної втулки 2, при цьому зовнішній буртик 8 кришки 1 виходить з-під індикаторного елемента 6, утворюючи при цьому видиму ділянку h з неможливістю прийняття вихідного положення кожухом 4, сигналізуючи при цьому про попередній несанкціонований розтин. При подальшому розтині буртик 9 виходить повністю з під індикаторного елемента 6, при цьому стає видимим повністю індикаторний елемент, а при повторному закриванні закупорювального пристрою зовнішній буртик 9 входить в зіткнення з верхньою торцевою поверхнею індикаторного елемента 6, утворюючи при цьому видиму ділянку h1, і не дає можливості далі рухатися кожуху 4 вниз в осьовому напрямку, тобто елемент 6 більше не закривається, як це було до першого розтину. При цьому забезпечується подвійна індикація 2 UA 75598 U 5 10 розтину: попередня індикація при розтині, коли індикаторний елемент видний частково (h), і остаточна стадія індикації при повторному закритті, коли індикаторний елемент 6 максимально стає видимим і більше не закривається (h1). При цьому індикаторний елемент 6 постійно зафіксований на зливній втулці 2. Причому кільцевий ущільнювальний засіб 7 кришки 1 ущільнює виливні отвір зливної втулки 2 як до розтину, так і при повторному закупорюванні. Пропонований закупорювальний пристрій виконаний з усіма деталями як один блок, може транспортуватися окремо, і призначений для установки на пляшці. Закупорювання пляшки виконується натисканням зверху вниз за допомогою закупорювальної машини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Закупорювальний пристрій, що містить внутрішню кришку, з'єднану з зливною втулкою, виконаною із засобами фіксації на пляшці, основу, зафіксовану в зливний втулці, зовнішню кришку, з'єднану з внутрішньою кришкою, що покриває кожух, який відрізняється тим, що додатково містить індикаторний елемент, зафіксований на зливній втулці. 2. Закупорювальний пристрій за п. 1, який відрізняється тим, що внутрішня кришка оснащена, як мінімум, одним зовнішнім буртиком. 3. Закупорювальний пристрій за п. 1, який відрізняється тим, що на внутрішній поверхні кільцевого виступу індикаторного елемента виконаний фіксуючий буртик з можливістю з'єднання з зливною втулкою. 3 UA 75598 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
