Формула / Реферат

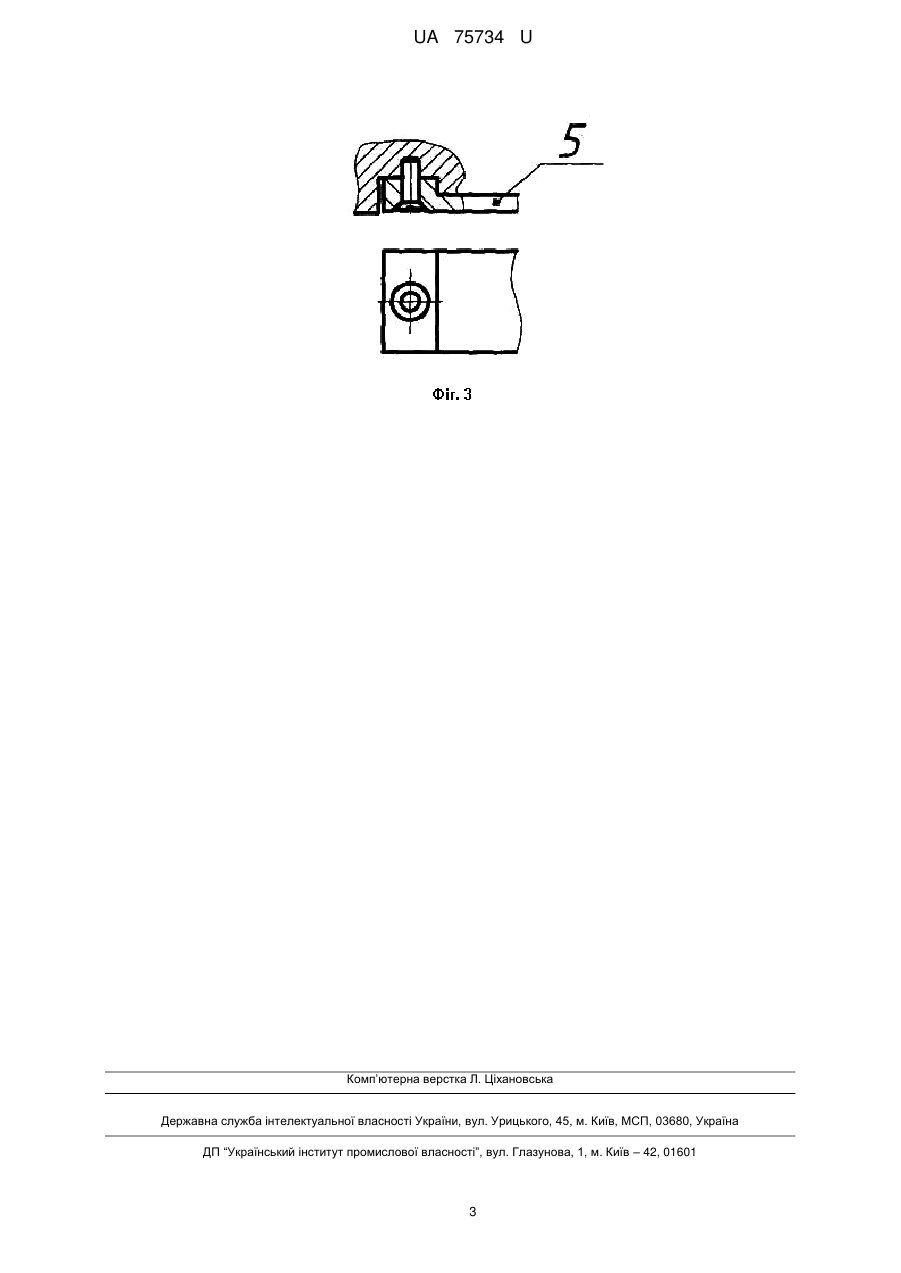

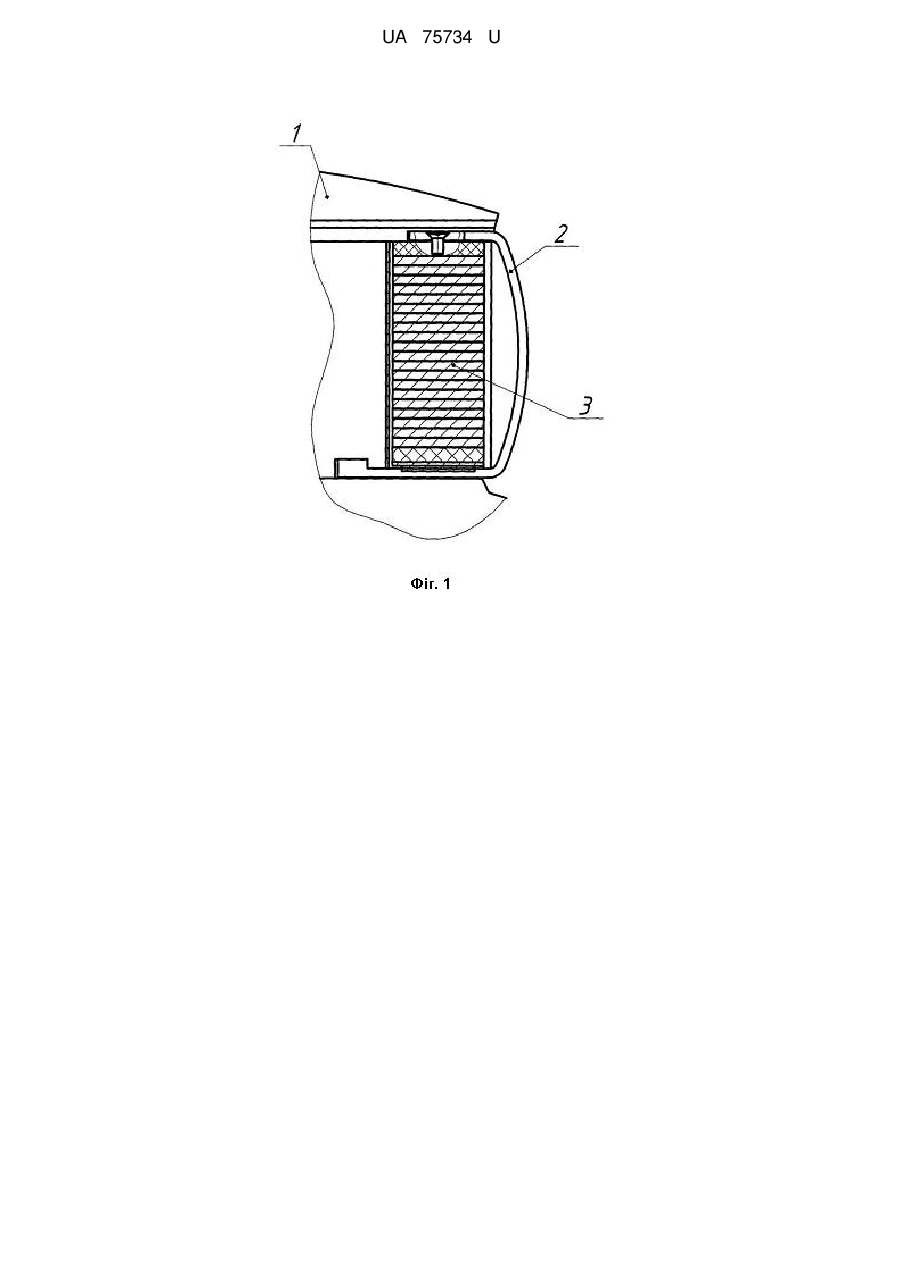

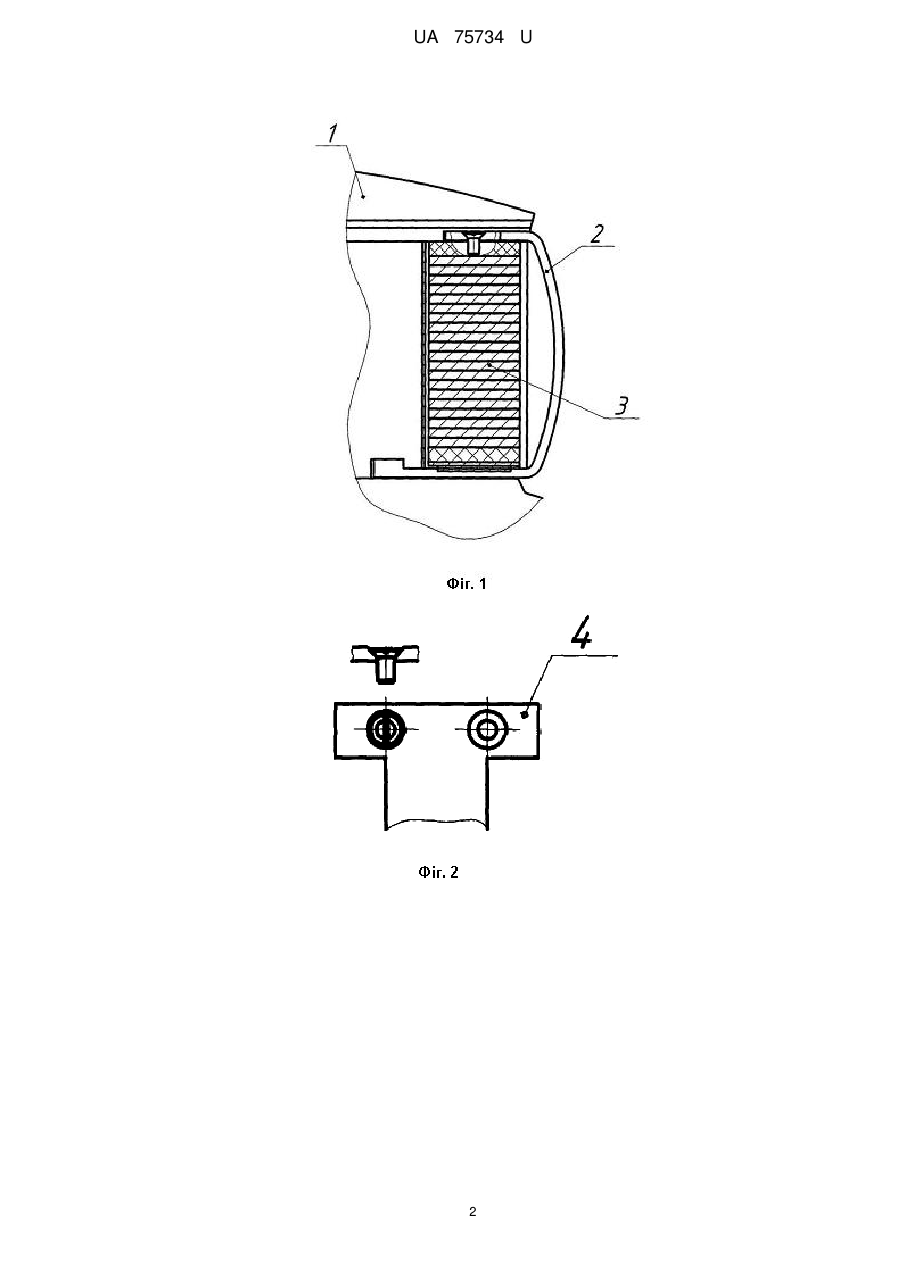

Пристрій кріплення котушок, розташованих на полюсах електричної машини, який складається з декількох пар затискачів, що утримують котушку на магнітопроводі, що виконані у формі скоб, який відрізняється тим, що кріплення виконані таким чином, що зверху скоба закріплена у горизонтальній площині за допомогою Т-подібного кріплення, так що заплечики розташовані паралельно дії відцентрової сили, а нижнє кріплення виконане у формі перевернутої літери Г.

Текст

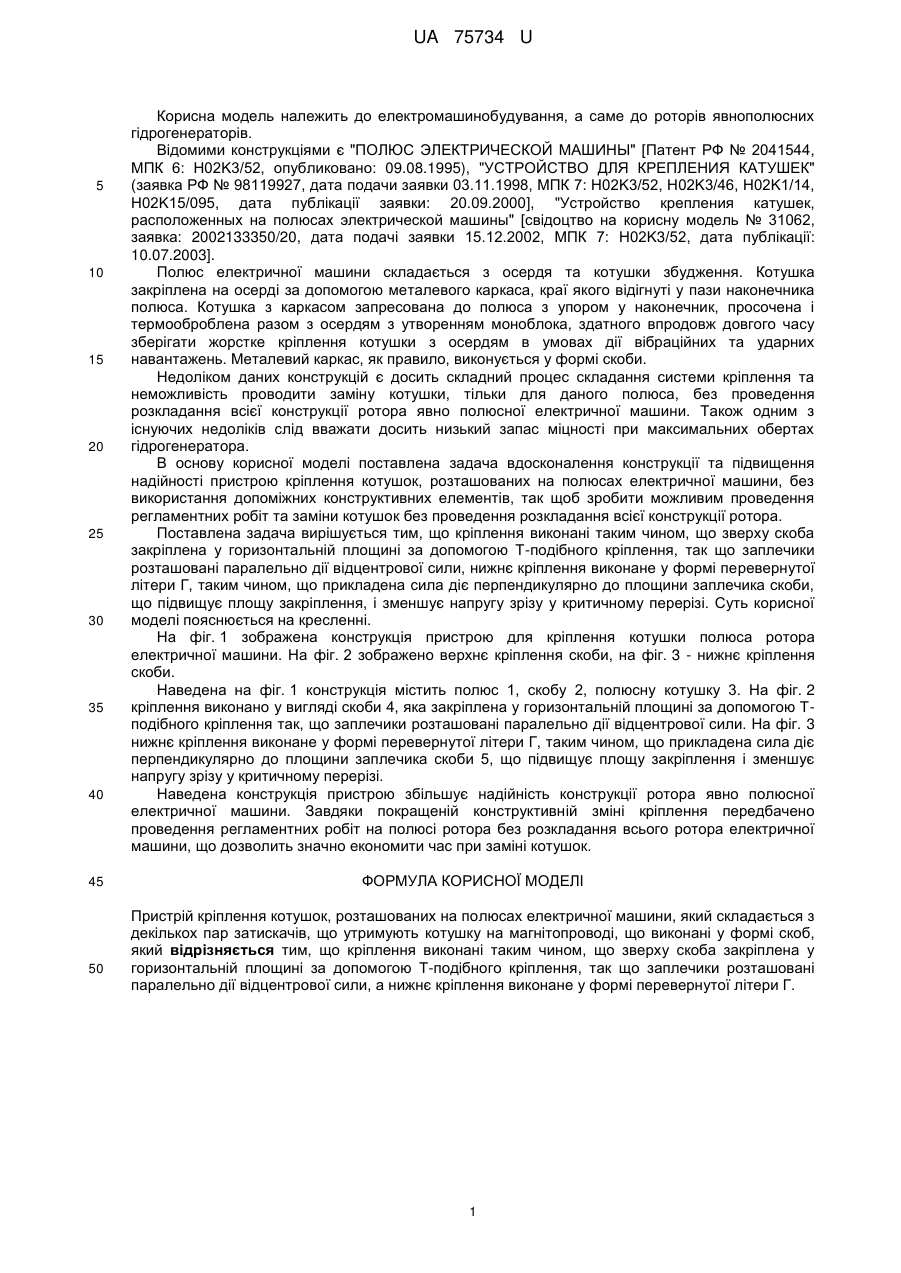

Реферат: Пристрій кріплення котушок, розташованих на полюсах електричної машини, містить декілька пар затискачів, що утримують котушку на магнітопроводі, та кріплення. UA 75734 U (12) UA 75734 U UA 75734 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до електромашинобудування, а саме до роторів явнополюсних гідрогенераторів. Відомими конструкціями є "ПОЛЮС ЭЛЕКТРИЧЕСКОЙ МАШИНЫ" [Патент РФ № 2041544, МПК 6: Н02K3/52, опубликовано: 09.08.1995), "УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ КАТУШЕК" (заявка РФ № 98119927, дата подачи заявки 03.11.1998, МПК 7: Н02K3/52, Н02K3/46, Н02K1/14, Н02K15/095, дата публікації заявки: 20.09.2000], "Устройство крепления катушек, расположенных на полюсах электрической машины" [свідоцтво на корисну модель № 31062, заявка: 2002133350/20, дата подачі заявки 15.12.2002, МПК 7: Н02K3/52, дата публікації: 10.07.2003]. Полюс електричної машини складається з осердя та котушки збудження. Котушка закріплена на осерді за допомогою металевого каркаса, краї якого відігнуті у пази наконечника полюса. Котушка з каркасом запресована до полюса з упором у наконечник, просочена і термооброблена разом з осердям з утворенням моноблока, здатного впродовж довгого часу зберігати жорстке кріплення котушки з осердям в умовах дії вібраційних та ударних навантажень. Металевий каркас, як правило, виконується у формі скоби. Недоліком даних конструкцій є досить складний процес складання системи кріплення та неможливість проводити заміну котушки, тільки для даного полюса, без проведення розкладання всієї конструкції ротора явно полюсної електричної машини. Також одним з існуючих недоліків слід вважати досить низький запас міцності при максимальних обертах гідрогенератора. В основу корисної моделі поставлена задача вдосконалення конструкції та підвищення надійності пристрою кріплення котушок, розташованих на полюсах електричної машини, без використання допоміжних конструктивних елементів, так щоб зробити можливим проведення регламентних робіт та заміни котушок без проведення розкладання всієї конструкції ротора. Поставлена задача вирішується тим, що кріплення виконані таким чином, що зверху скоба закріплена у горизонтальній площині за допомогою Т-подібного кріплення, так що заплечики розташовані паралельно дії відцентрової сили, нижнє кріплення виконане у формі перевернутої літери Г, таким чином, що прикладена сила діє перпендикулярно до площини заплечика скоби, що підвищує площу закріплення, і зменшує напругу зрізу у критичному перерізі. Суть корисної моделі пояснюється на кресленні. На фіг. 1 зображена конструкція пристрою для кріплення котушки полюса ротора електричної машини. На фіг. 2 зображено верхнє кріплення скоби, на фіг. 3 - нижнє кріплення скоби. Наведена на фіг. 1 конструкція містить полюс 1, скобу 2, полюсну котушку 3. На фіг. 2 кріплення виконано у вигляді скоби 4, яка закріплена у горизонтальній площині за допомогою Тподібного кріплення так, що заплечики розташовані паралельно дії відцентрової сили. На фіг. 3 нижнє кріплення виконане у формі перевернутої літери Г, таким чином, що прикладена сила діє перпендикулярно до площини заплечика скоби 5, що підвищує площу закріплення і зменшує напругу зрізу у критичному перерізі. Наведена конструкція пристрою збільшує надійність конструкції ротора явно полюсної електричної машини. Завдяки покращеній конструктивній зміні кріплення передбачено проведення регламентних робіт на полюсі ротора без розкладання всього ротора електричної машини, що дозволить значно економити час при заміні котушок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій кріплення котушок, розташованих на полюсах електричної машини, який складається з декількох пар затискачів, що утримують котушку на магнітопроводі, що виконані у формі скоб, який відрізняється тим, що кріплення виконані таким чином, що зверху скоба закріплена у горизонтальній площині за допомогою Т-подібного кріплення, так що заплечики розташовані паралельно дії відцентрової сили, а нижнє кріплення виконане у формі перевернутої літери Г. 1 UA 75734 U 2 UA 75734 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

Назва патенту англійською

Holder of coils located on electric machine poles

Автори англійською

Hruboi Oleksandr Petrovych, Kovryha Anton Yevhenovych, Shykalenko Oleksandr Anatoliiovych, Tretiak Oleksii Volodymyrovych, Kozlovskyi Anatolii Mykolaiovych

Назва патенту російською

Устройство крепления катушек, расположенных на полюсах электрической машины

Автори російською

Грубой Александр Петрович, Коврига Антон Евгениевич, Шикаленко Александр Анатольевич, Третяк Алексей Владимирович, Козловский Анатолий Николаевич

МПК / Мітки

МПК: H02K 3/52, H02K 3/46
