Кришка з термостійкого скла

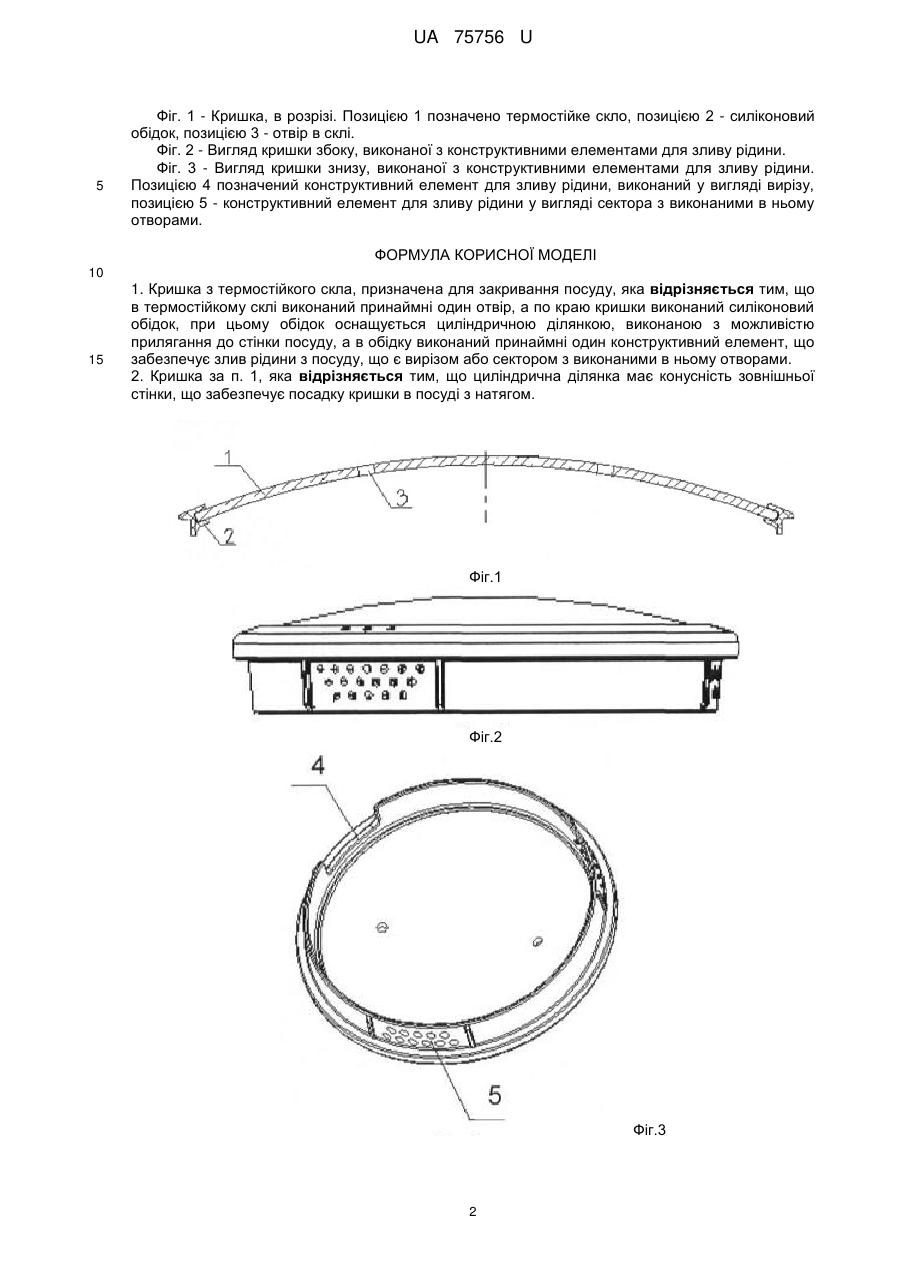

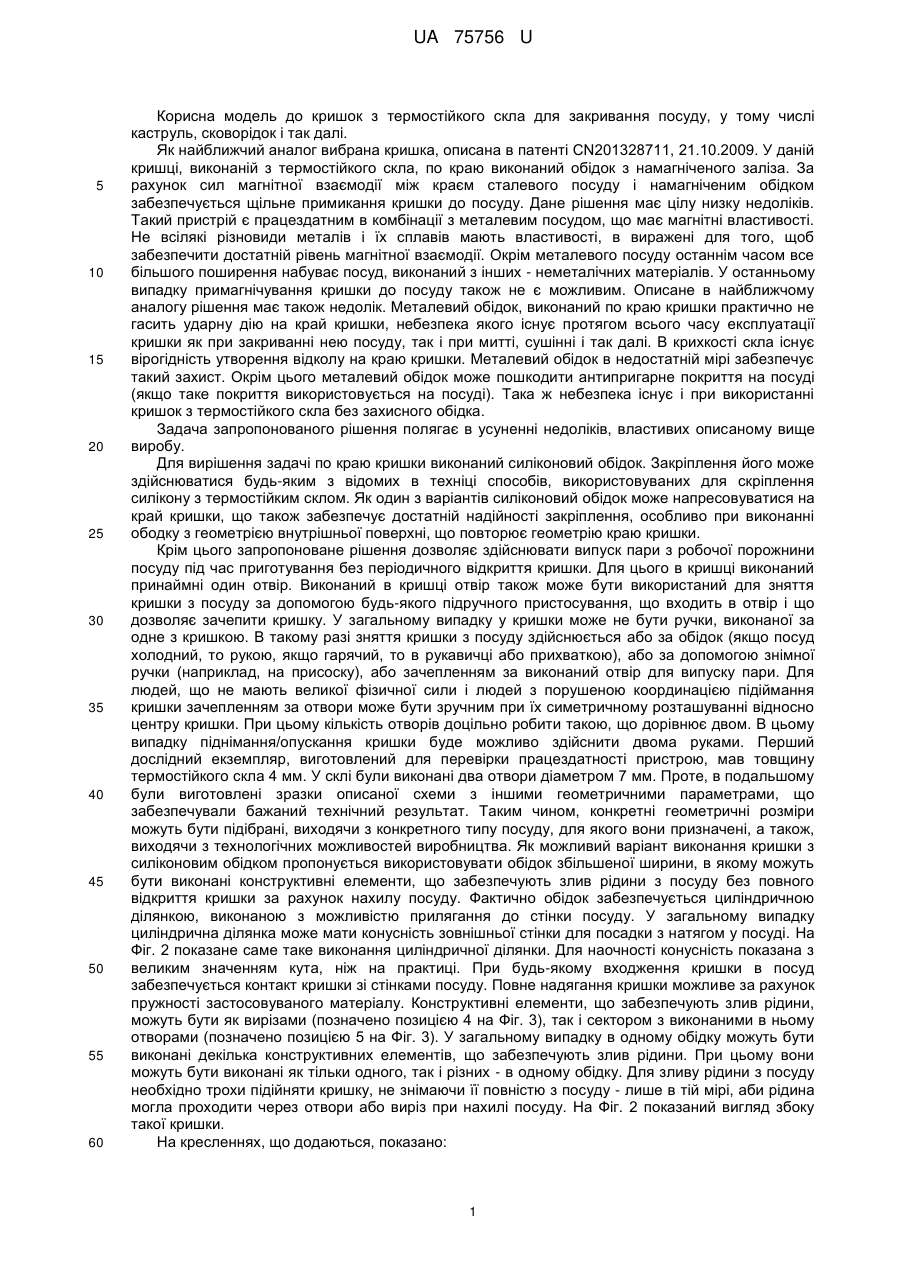

Реферат: Кришка з термостійкого скла, призначена для закривання посуду. В термостійкому склі виконаний принаймні один отвір, а по краю кришки виконаний силіконовий обідок. При цьому обідок оснащується циліндричною ділянкою, виконаною з можливістю прилягання до стінки посуду, а в обідку виконаний принаймні один конструктивний елемент, що забезпечує злив рідини з посуду, що є вирізом або сектором з виконаними в ньому отворами. UA 75756 U (33) Код держави-учасниці RU UA 75756 U UA 75756 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель до кришок з термостійкого скла для закривання посуду, у тому числі каструль, сковорідок і так далі. Як найближчий аналог вибрана кришка, описана в патенті CN201328711, 21.10.2009. У даній кришці, виконаній з термостійкого скла, по краю виконаний обідок з намагніченого заліза. За рахунок сил магнітної взаємодії між краєм сталевого посуду і намагніченим обідком забезпечується щільне примикання кришки до посуду. Дане рішення має цілу низку недоліків. Такий пристрій є працездатним в комбінації з металевим посудом, що має магнітні властивості. Не всілякі різновиди металів і їх сплавів мають властивості, в виражені для того, щоб забезпечити достатній рівень магнітної взаємодії. Окрім металевого посуду останнім часом все більшого поширення набуває посуд, виконаний з інших - неметалічних матеріалів. У останньому випадку примагнічування кришки до посуду також не є можливим. Описане в найближчому аналогу рішення має також недолік. Металевий обідок, виконаний по краю кришки практично не гасить ударну дію на край кришки, небезпека якого існує протягом всього часу експлуатації кришки як при закриванні нею посуду, так і при митті, сушінні і так далі. В крихкості скла існує вірогідність утворення відколу на краю кришки. Металевий обідок в недостатній мірі забезпечує такий захист. Окрім цього металевий обідок може пошкодити антипригарне покриття на посуді (якщо таке покриття використовується на посуді). Така ж небезпека існує і при використанні кришок з термостійкого скла без захисного обідка. Задача запропонованого рішення полягає в усуненні недоліків, властивих описаному вище виробу. Для вирішення задачі по краю кришки виконаний силіконовий обідок. Закріплення його може здійснюватися будь-яким з відомих в техніці способів, використовуваних для скріплення силікону з термостійким склом. Як один з варіантів силіконовий обідок може напресовуватися на край кришки, що також забезпечує достатній надійності закріплення, особливо при виконанні ободку з геометрією внутрішньої поверхні, що повторює геометрію краю кришки. Крім цього запропоноване рішення дозволяє здійснювати випуск пари з робочої порожнини посуду під час приготування без періодичного відкриття кришки. Для цього в кришці виконаний принаймні один отвір. Виконаний в кришці отвір також може бути використаний для зняття кришки з посуду за допомогою будь-якого підручного пристосування, що входить в отвір і що дозволяє зачепити кришку. У загальному випадку у кришки може не бути ручки, виконаної за одне з кришкою. В такому разі зняття кришки з посуду здійснюється або за обідок (якщо посуд холодний, то рукою, якщо гарячий, то в рукавичці або прихваткою), або за допомогою знімної ручки (наприклад, на присоску), або зачепленням за виконаний отвір для випуску пари. Для людей, що не мають великої фізичної сили і людей з порушеною координацією підіймання кришки зачепленням за отвори може бути зручним при їх симетричному розташуванні відносно центру кришки. При цьому кількість отворів доцільно робити такою, що дорівнює двом. В цьому випадку піднімання/опускання кришки буде можливо здійснити двома руками. Перший дослідний екземпляр, виготовлений для перевірки працездатності пристрою, мав товщину термостійкого скла 4 мм. У склі були виконані два отвори діаметром 7 мм. Проте, в подальшому були виготовлені зразки описаної схеми з іншими геометричними параметрами, що забезпечували бажаний технічний результат. Таким чином, конкретні геометричні розміри можуть бути підібрані, виходячи з конкретного типу посуду, для якого вони призначені, а також, виходячи з технологічних можливостей виробництва. Як можливий варіант виконання кришки з силіконовим обідком пропонується використовувати обідок збільшеної ширини, в якому можуть бути виконані конструктивні елементи, що забезпечують злив рідини з посуду без повного відкриття кришки за рахунок нахилу посуду. Фактично обідок забезпечується циліндричною ділянкою, виконаною з можливістю прилягання до стінки посуду. У загальному випадку циліндрична ділянка може мати конусність зовнішньої стінки для посадки з натягом у посуді. На Фіг. 2 показане саме таке виконання циліндричної ділянки. Для наочності конусність показана з великим значенням кута, ніж на практиці. При будь-якому входження кришки в посуд забезпечується контакт кришки зі стінками посуду. Повне надягання кришки можливе за рахунок пружності застосовуваного матеріалу. Конструктивні елементи, що забезпечують злив рідини, можуть бути як вирізами (позначено позицією 4 на Фіг. 3), так і сектором з виконаними в ньому отворами (позначено позицією 5 на Фіг. 3). У загальному випадку в одному обідку можуть бути виконані декілька конструктивних елементів, що забезпечують злив рідини. При цьому вони можуть бути виконані як тільки одного, так і різних - в одному обідку. Для зливу рідини з посуду необхідно трохи підійняти кришку, не знімаючи її повністю з посуду - лише в тій мірі, аби рідина могла проходити через отвори або виріз при нахилі посуду. На Фіг. 2 показаний вигляд збоку такої кришки. На кресленнях, що додаються, показано: 1 UA 75756 U 5 Фіг. 1 - Кришка, в розрізі. Позицією 1 позначено термостійке скло, позицією 2 - силіконовий обідок, позицією 3 - отвір в склі. Фіг. 2 - Вигляд кришки збоку, виконаної з конструктивними елементами для зливу рідини. Фіг. 3 - Вигляд кришки знизу, виконаної з конструктивними елементами для зливу рідини. Позицією 4 позначений конструктивний елемент для зливу рідини, виконаний у вигляді вирізу, позицією 5 - конструктивний елемент для зливу рідини у вигляді сектора з виконаними в ньому отворами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Кришка з термостійкого скла, призначена для закривання посуду, яка відрізняється тим, що в термостійкому склі виконаний принаймні один отвір, а по краю кришки виконаний силіконовий обідок, при цьому обідок оснащується циліндричною ділянкою, виконаною з можливістю прилягання до стінки посуду, а в обідку виконаний принаймні один конструктивний елемент, що забезпечує злив рідини з посуду, що є вирізом або сектором з виконаними в ньому отворами. 2. Кришка за п. 1, яка відрізняється тим, що циліндрична ділянка має конусність зовнішньої стінки, що забезпечує посадку кришки в посуді з натягом. Фіг.1 Фіг.2 Фіг.3 2 UA 75756 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
