Змішувач

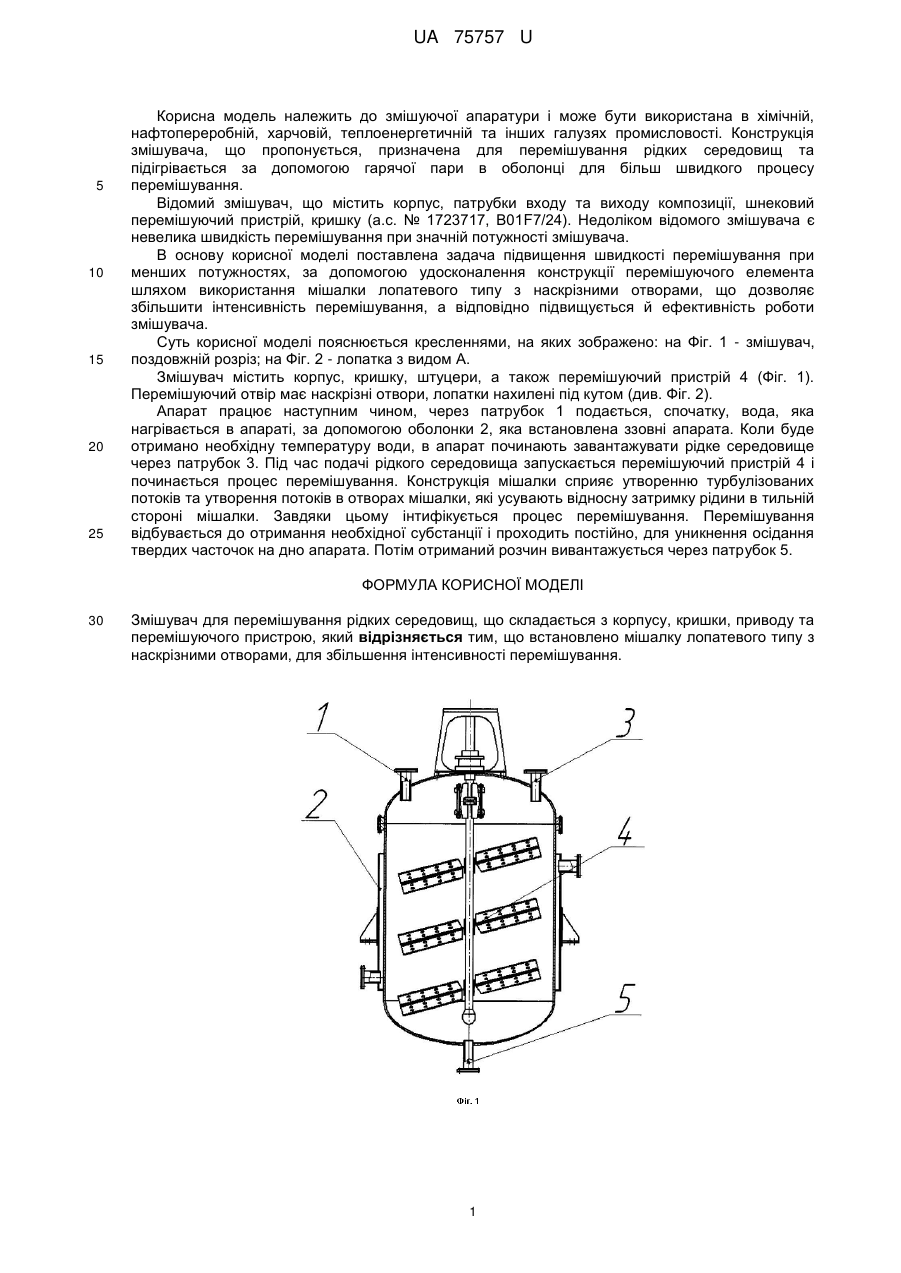

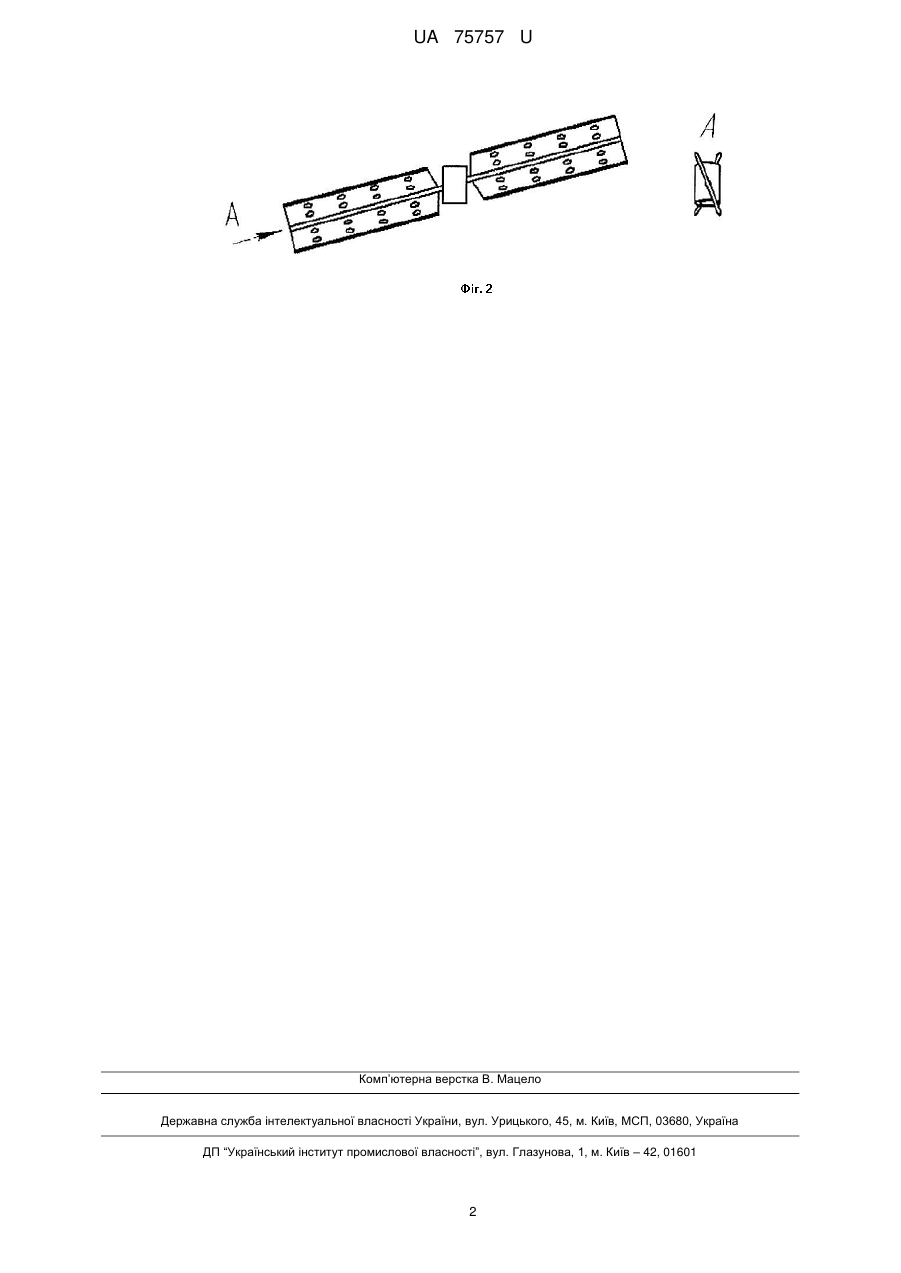

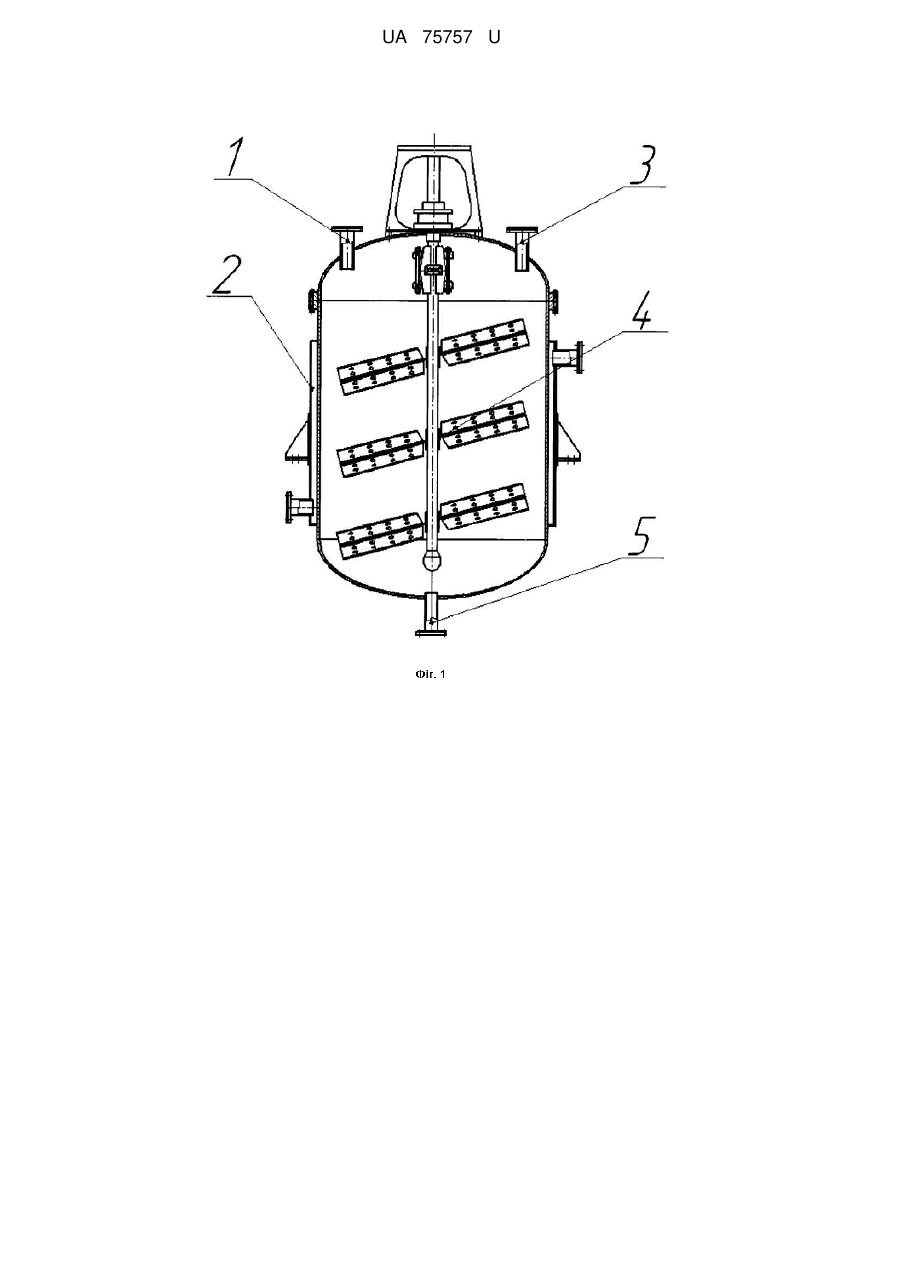

Реферат: Змішувач для перемішування рідких середовищ складається з корпусу, кришки, приводу та перемішуючого пристрою. Встановлено мішалку лопатевого типу з наскрізними отворами, для збільшення інтенсивності перемішування. UA 75757 U (54) ЗМІШУВАЧ UA 75757 U UA 75757 U 5 10 15 20 25 Корисна модель належить до змішуючої апаратури і може бути використана в хімічній, нафтопереробній, харчовій, теплоенергетичній та інших галузях промисловості. Конструкція змішувача, що пропонується, призначена для перемішування рідких середовищ та підігрівається за допомогою гарячої пари в оболонці для більш швидкого процесу перемішування. Відомий змішувач, що містить корпус, патрубки входу та виходу композиції, шнековий перемішуючий пристрій, кришку (а.с. № 1723717, В01F7/24). Недоліком відомого змішувача є невелика швидкість перемішування при значній потужності змішувача. В основу корисної моделі поставлена задача підвищення швидкості перемішування при менших потужностях, за допомогою удосконалення конструкції перемішуючого елемента шляхом використання мішалки лопатевого типу з наскрізними отворами, що дозволяє збільшити інтенсивність перемішування, а відповідно підвищується й ефективність роботи змішувача. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - змішувач, поздовжній розріз; на Фіг. 2 - лопатка з видом А. Змішувач містить корпус, кришку, штуцери, а також перемішуючий пристрій 4 (Фіг. 1). Перемішуючий отвір має наскрізні отвори, лопатки нахилені під кутом (див. Фіг. 2). Апарат працює наступним чином, через патрубок 1 подається, спочатку, вода, яка нагрівається в апараті, за допомогою оболонки 2, яка встановлена ззовні апарата. Коли буде отримано необхідну температуру води, в апарат починають завантажувати рідке середовище через патрубок 3. Під час подачі рідкого середовища запускається перемішуючий пристрій 4 і починається процес перемішування. Конструкція мішалки сприяє утворенню турбулізованих потоків та утворення потоків в отворах мішалки, які усувають відносну затримку рідини в тильній стороні мішалки. Завдяки цьому інтифікується процес перемішування. Перемішування відбувається до отримання необхідної субстанції і проходить постійно, для уникнення осідання твердих часточок на дно апарата. Потім отриманий розчин вивантажується через патрубок 5. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Змішувач для перемішування рідких середовищ, що складається з корпусу, кришки, приводу та перемішуючого пристрою, який відрізняється тим, що встановлено мішалку лопатевого типу з наскрізними отворами, для збільшення інтенсивності перемішування. 1 UA 75757 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
