Пристрій для автоматичного регулювання натягу приводних пасів

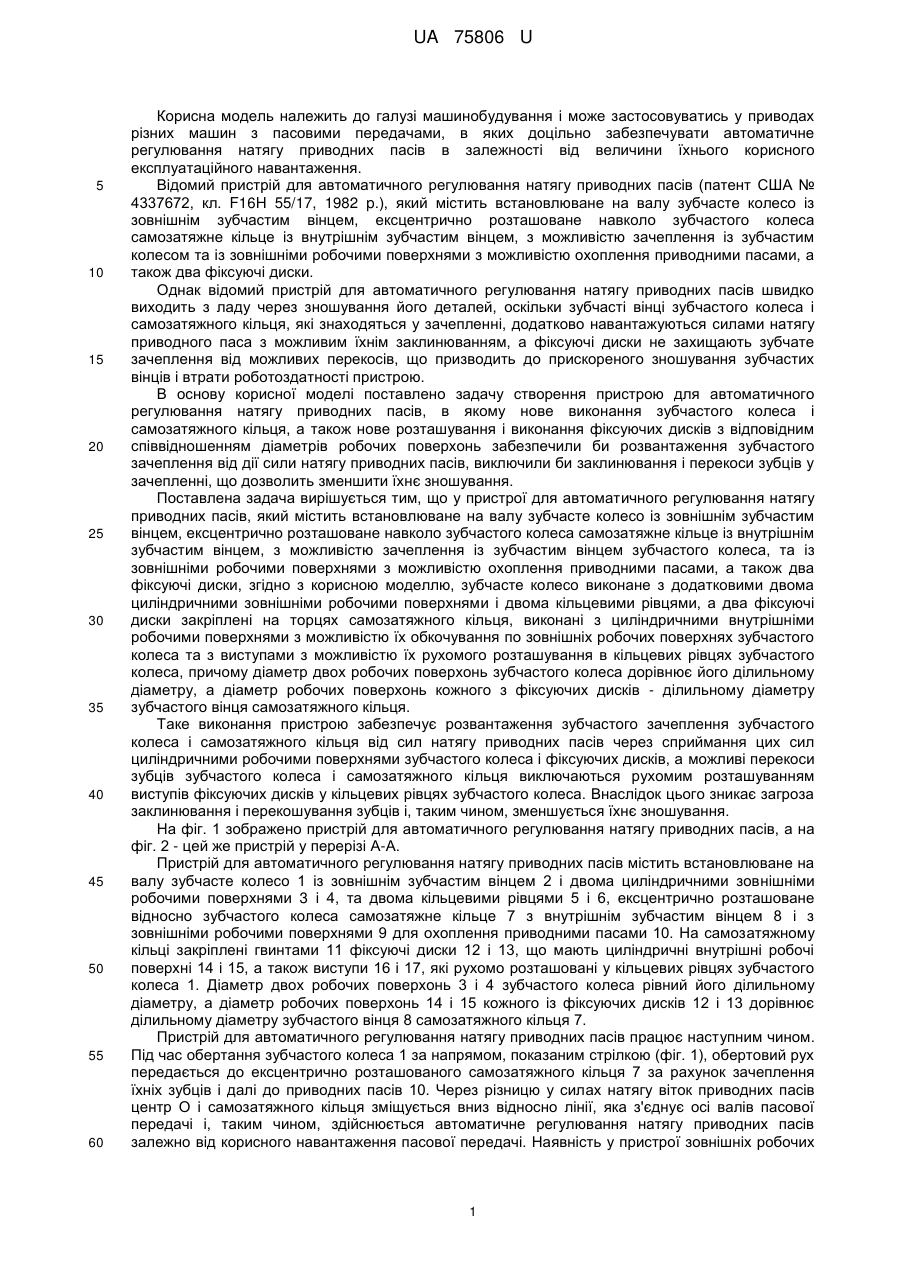

Реферат: UA 75806 U UA 75806 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі машинобудування і може застосовуватись у приводах різних машин з пасовими передачами, в яких доцільно забезпечувати автоматичне регулювання натягу приводних пасів в залежності від величини їхнього корисного експлуатаційного навантаження. Відомий пристрій для автоматичного регулювання натягу приводних пасів (патент США № 4337672, кл. F16H 55/17, 1982 p.), який містить встановлюване на валу зубчасте колесо із зовнішнім зубчастим вінцем, ексцентрично розташоване навколо зубчастого колеса самозатяжне кільце із внутрішнім зубчастим вінцем, з можливістю зачеплення із зубчастим колесом та із зовнішніми робочими поверхнями з можливістю охоплення приводними пасами, а також два фіксуючі диски. Однак відомий пристрій для автоматичного регулювання натягу приводних пасів швидко виходить з ладу через зношування його деталей, оскільки зубчасті вінці зубчастого колеса і самозатяжного кільця, які знаходяться у зачепленні, додатково навантажуються силами натягу приводного паса з можливим їхнім заклинюванням, а фіксуючі диски не захищають зубчате зачеплення від можливих перекосів, що призводить до прискореного зношування зубчастих вінців і втрати роботоздатності пристрою. В основу корисної моделі поставлено задачу створення пристрою для автоматичного регулювання натягу приводних пасів, в якому нове виконання зубчастого колеса і самозатяжного кільця, а також нове розташування і виконання фіксуючих дисків з відповідним співвідношенням діаметрів робочих поверхонь забезпечили би розвантаження зубчастого зачеплення від дії сили натягу приводних пасів, виключили би заклинювання і перекоси зубців у зачепленні, що дозволить зменшити їхнє зношування. Поставлена задача вирішується тим, що у пристрої для автоматичного регулювання натягу приводних пасів, який містить встановлюване на валу зубчасте колесо із зовнішнім зубчастим вінцем, ексцентрично розташоване навколо зубчастого колеса самозатяжне кільце із внутрішнім зубчастим вінцем, з можливістю зачеплення із зубчастим вінцем зубчастого колеса, та із зовнішніми робочими поверхнями з можливістю охоплення приводними пасами, а також два фіксуючі диски, згідно з корисною моделлю, зубчасте колесо виконане з додатковими двома циліндричними зовнішніми робочими поверхнями і двома кільцевими рівцями, а два фіксуючі диски закріплені на торцях самозатяжного кільця, виконані з циліндричними внутрішніми робочими поверхнями з можливістю їх обкочування по зовнішніх робочих поверхнях зубчастого колеса та з виступами з можливістю їх рухомого розташування в кільцевих рівцях зубчастого колеса, причому діаметр двох робочих поверхонь зубчастого колеса дорівнює його ділильному діаметру, а діаметр робочих поверхонь кожного з фіксуючих дисків - ділильному діаметру зубчастого вінця самозатяжного кільця. Таке виконання пристрою забезпечує розвантаження зубчастого зачеплення зубчастого колеса і самозатяжного кільця від сил натягу приводних пасів через сприймання цих сил циліндричними робочими поверхнями зубчастого колеса і фіксуючих дисків, а можливі перекоси зубців зубчастого колеса і самозатяжного кільця виключаються рухомим розташуванням виступів фіксуючих дисків у кільцевих рівцях зубчастого колеса. Внаслідок цього зникає загроза заклинювання і перекошування зубців і, таким чином, зменшується їхнє зношування. На фіг. 1 зображено пристрій для автоматичного регулювання натягу приводних пасів, а на фіг. 2 - цей же пристрій у перерізі А-А. Пристрій для автоматичного регулювання натягу приводних пасів містить встановлюване на валу зубчасте колесо 1 із зовнішнім зубчастим вінцем 2 і двома циліндричними зовнішніми робочими поверхнями 3 і 4, та двома кільцевими рівцями 5 і 6, ексцентрично розташоване відносно зубчастого колеса самозатяжне кільце 7 з внутрішнім зубчастим вінцем 8 і з зовнішніми робочими поверхнями 9 для охоплення приводними пасами 10. На самозатяжному кільці закріплені гвинтами 11 фіксуючі диски 12 і 13, що мають циліндричні внутрішні робочі поверхні 14 і 15, а також виступи 16 і 17, які рухомо розташовані у кільцевих рівцях зубчастого колеса 1. Діаметр двох робочих поверхонь 3 і 4 зубчастого колеса рівний його ділильному діаметру, а діаметр робочих поверхонь 14 і 15 кожного із фіксуючих дисків 12 і 13 дорівнює ділильному діаметру зубчастого вінця 8 самозатяжного кільця 7. Пристрій для автоматичного регулювання натягу приводних пасів працює наступним чином. Під час обертання зубчастого колеса 1 за напрямом, показаним стрілкою (фіг. 1), обертовий рух передається до ексцентрично розташованого самозатяжного кільця 7 за рахунок зачеплення їхніх зубців і далі до приводних пасів 10. Через різницю у силах натягу віток приводних пасів центр О і самозатяжного кільця зміщується вниз відносно лінії, яка з'єднує осі валів пасової передачі і, таким чином, здійснюється автоматичне регулювання натягу приводних пасів залежно від корисного навантаження пасової передачі. Наявність у пристрої зовнішніх робочих 1 UA 75806 U 5 10 поверхонь 3 і 4 на зубчастому колесі 1 і внутрішніх робочих поверхонь 14 і 15 у фіксуючих дисках 12 і 13, які забезпечують їхнє взаємне обкочування, виключає передавання сил натягу приводних пасів на зачеплення зубців зубчастого колеса 1 і самозатяжного кільця 7 і виключає можливість заклинювання зубців. Для виключення проковзування між робочими поверхнями 3 і 4 зубчастого колеса 1 та робочими поверхнями 14 і 15 фіксуючих дисків 12 і 13 вони виконані з діаметрами, рівними відповідно ділильним діаметрам зубців зубчастого колеса і зубців самозатяжного кільця. Рухоме розташування виступів 16 і 17 фіксуючих дисків 12 і 13 у кільцевих рівцях 5 і 6 зубчастого колеса 1 унеможливлює взаємне перекошування зубців зубчастого колеса і самозатяжного кільця, які знаходяться у зачепленні. Розвантаження зубчастого зачеплення зубчастого колеса і самозатяжного кільця від сил натягу приводних пасів і виключення можливого взаємного перекошування зубців зменшує їхнє зношування і запобігає втраті роботоздатності пристрою в експлуатаційних умовах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Пристрій для автоматичного регулювання натягу приводних пасів, що містить встановлюване на валу зубчасте колесо із зовнішнім зубчастим вінцем, ексцентрично розташоване навколо зубчастого колеса самозатяжне кільце із внутрішнім зубчастим вінцем з можливістю зачеплення з зубчастим вінцем зубчастого колеса та із зовнішніми робочими поверхнями з можливістю охоплення приводними пасами, а також два фіксуючі диски, який відрізняється тим, що зубчасте колесо виконане з додатковими двома циліндричними зовнішніми робочими поверхнями і двома кільцевими рівцями, а два фіксуючі диски закріплені на торцях самозатяжного кільця і виконані з циліндричними внутрішніми робочими поверхнями з можливістю їх обкочування по зовнішніх робочих поверхнях зубчастого колеса та з виступами з можливістю їх рухомого розташування в кільцевих рівцях зубчастого колеса, причому діаметр двох робочих поверхонь зубчастого колеса дорівнює його ділильному діаметру, а діаметр робочих поверхонь кожного з фіксуючих дисків - ділильному діаметру зубчастого вінця самозатяжного кільця. 2 UA 75806 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
