Пристрій та спосіб для кріплення питних соломинок

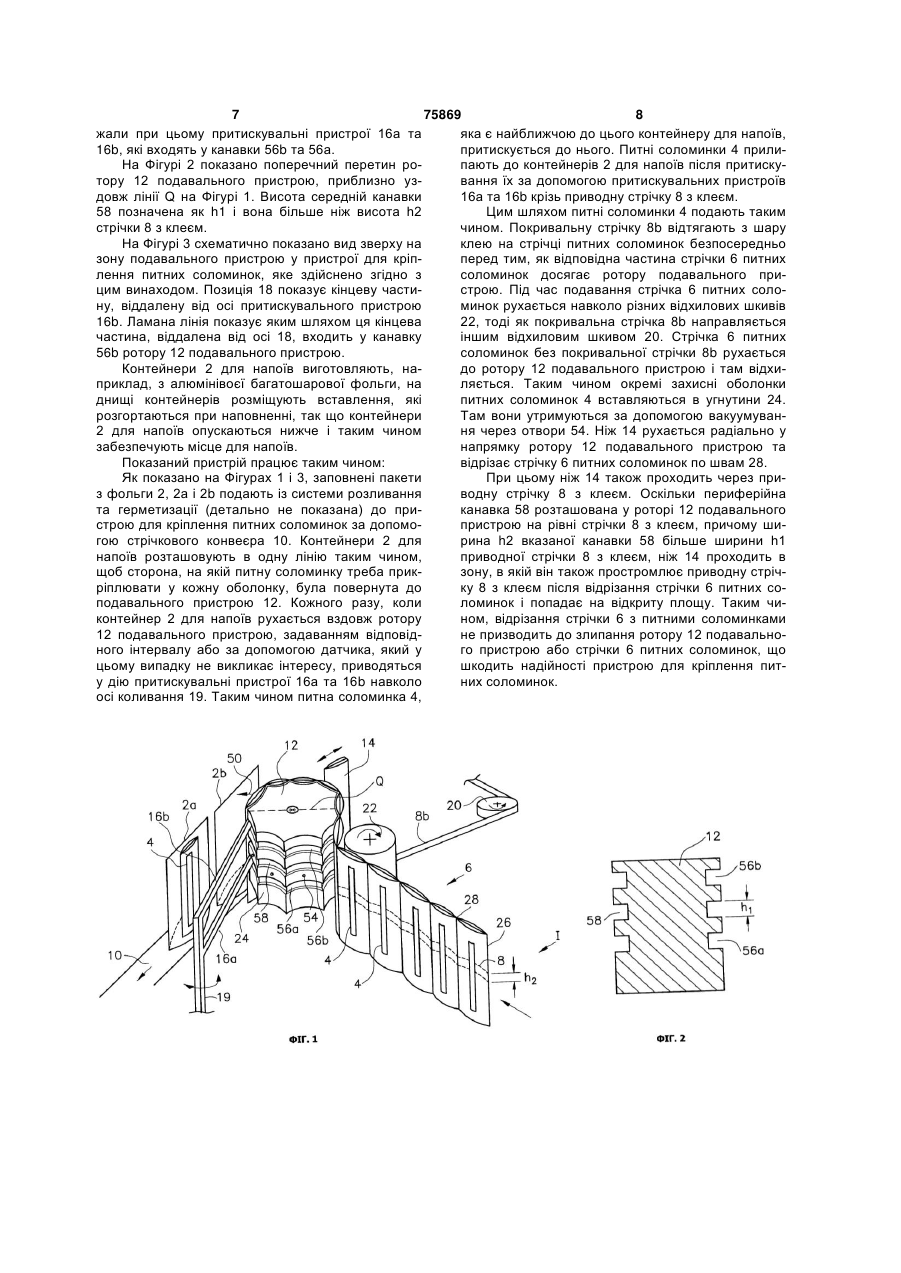

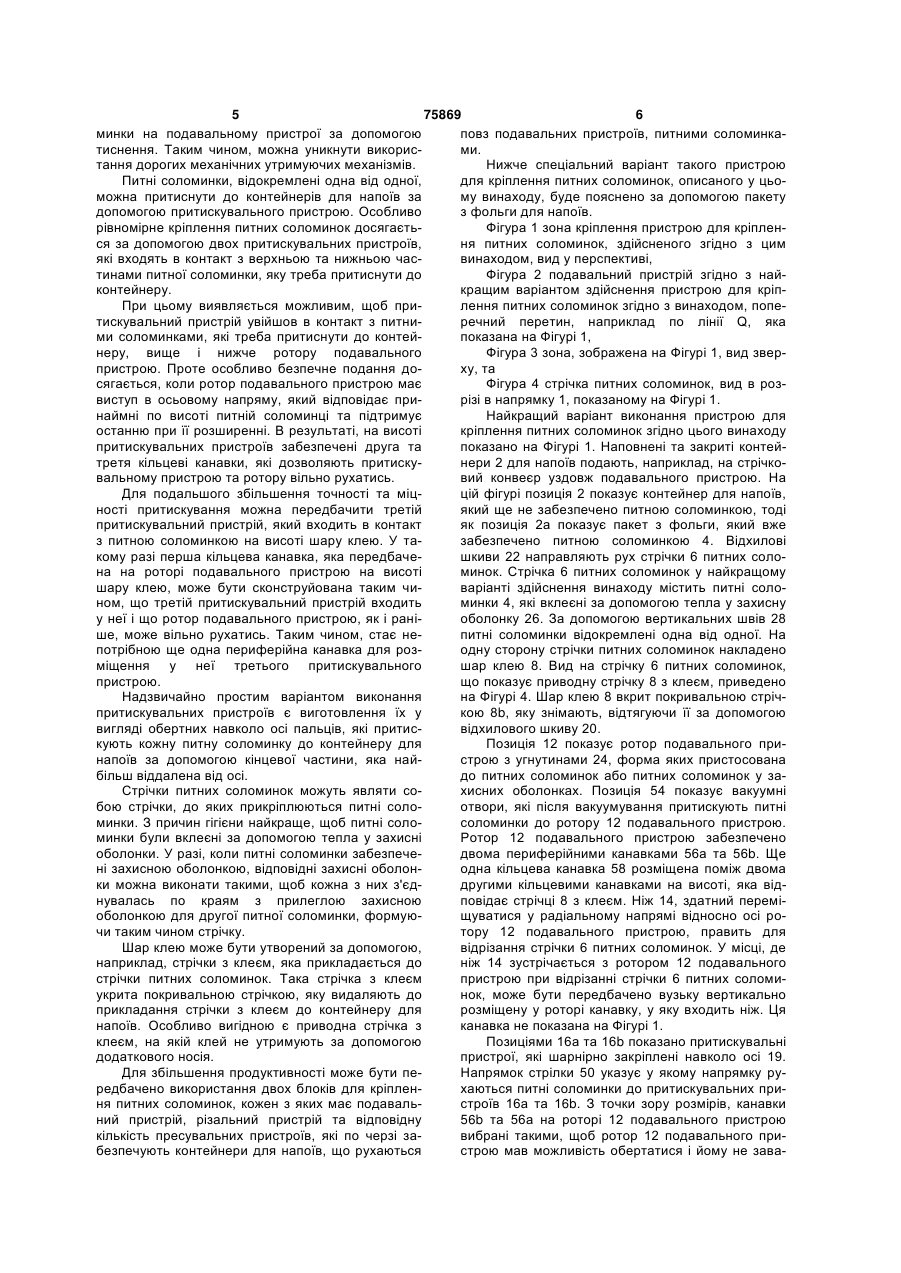

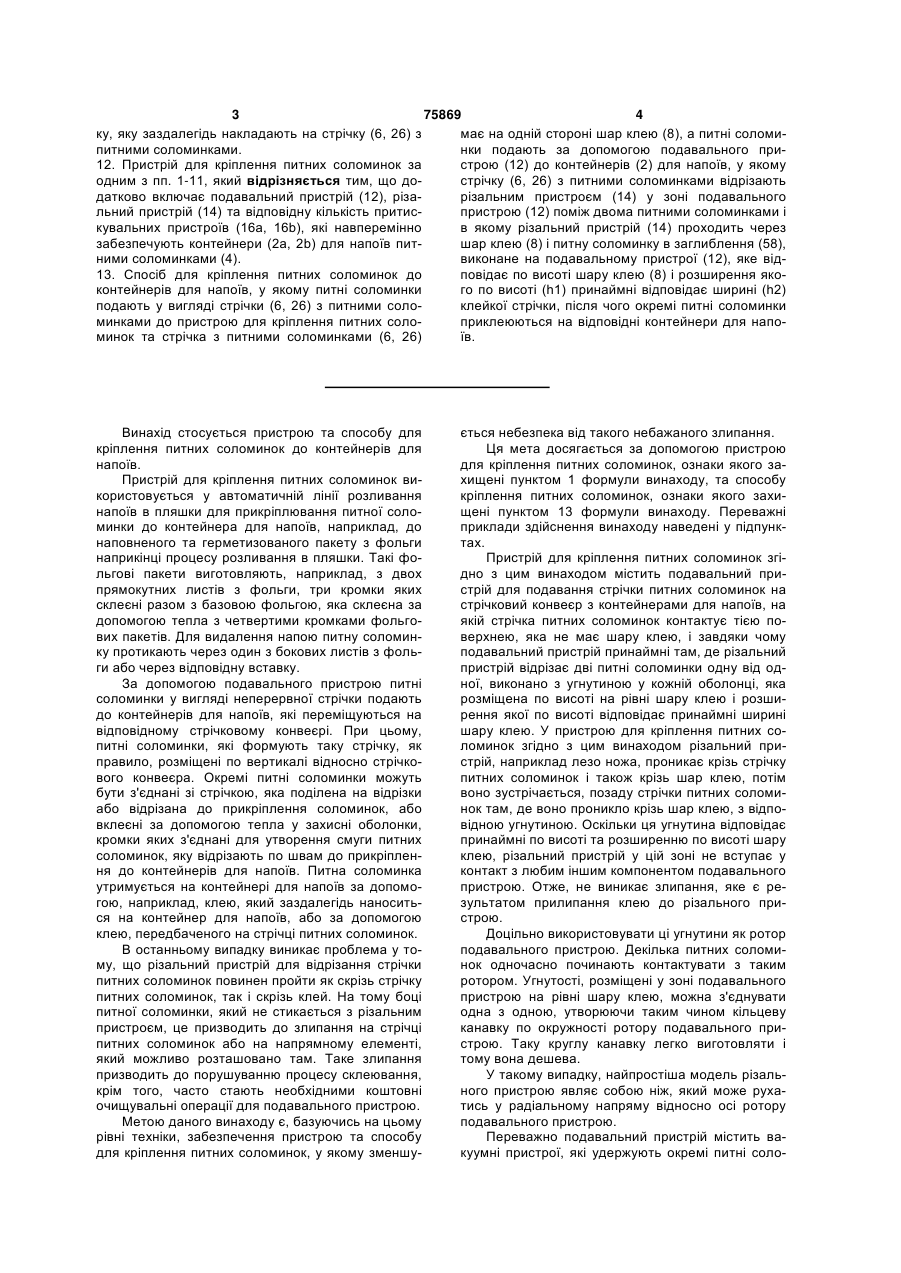

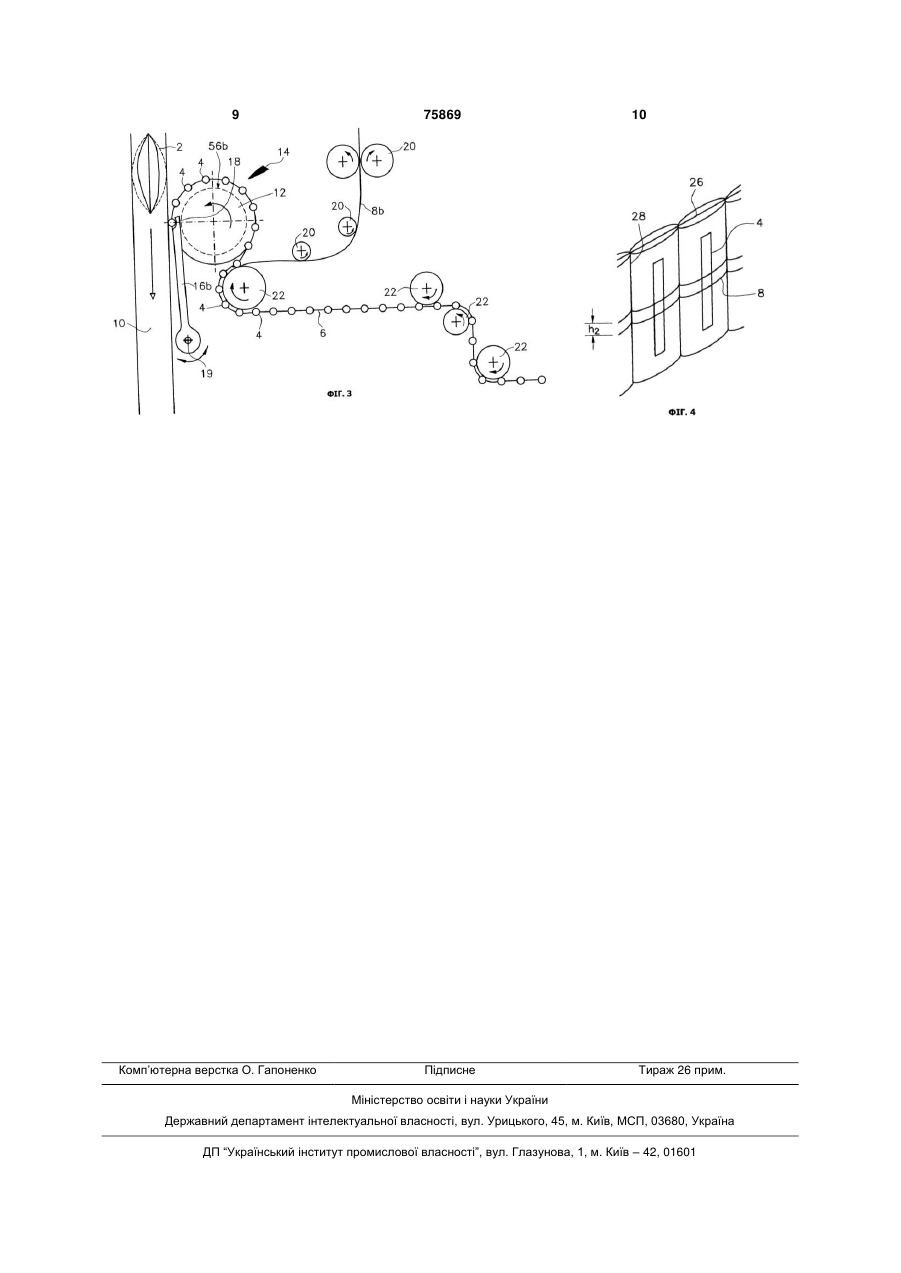

1. Пристрій для кріплення питних соломинок до контейнерів для напоїв, у якому питні соломинки (4) подають у вигляді стрічки (6, 26) з питними соломинками до пристрою для кріплення питних соломинок, стрічка з питними соломинками (6, 26) має на одній стороні шар клею (8), а пристрій для кріплення питних соломинок містить: конвеєр (10) для переміщення контейнерів (2) для напоїв уздовж стрічкового конвеєра; подавальний пристрій (12) для подавання стрічки (6, 26) з питними соломинками на конвеєрну стрічку, на якій стрічка з питними соломинками входить у контакт з другою стороною на подавальному пристрої (12), яка не має шару клею; різальний пристрій (14) у зоні подавального пристрою (12) для відрізання стрічки (6, 26) з питними соломинками між кожними двома питними соломинками (4); та принаймні один притискувальний пристрій (16а, 16b) для прикріплення питної соломинки (4) шляхом притискування питної соломинки (4) до пакета з фольги (2b) таким чином, щоб питна соломинка приклеювалась шаром клею (8) до контейнера для напоїв, і подавальний пристрій (12) принаймні у місці, де різальний пристрій (14) відрізає дві питні соломинки (4) одну від одної, виконано із заглибленням, розміщеним по висоті на рівні шару клею (8), і розширення по висоті (h1) якого відповідає принаймні ширині (h2) шару клею. 2. Пристрій для кріплення питних соломинок за п. 1, який відрізняється тим, що подавальним пристроєм (12) є ротор. 3. Пристрій для кріплення питних соломинок за п. 1 або 2, який відрізняється тим, що вказані за 2 (19) 1 3 75869 4 ку, яку заздалегідь накладають на стрічку (6, 26) з має на одній стороні шар клею (8), а питні соломипитними соломинками. нки подають за допомогою подавального при12. Пристрій для кріплення питних соломинок за строю (12) до контейнерів (2) для напоїв, у якому одним з пп. 1-11, який відрізняється тим, що дострічку (6, 26) з питними соломинками відрізають датково включає подавальний пристрій (12), різарізальним пристроєм (14) у зоні подавального льний пристрій (14) та відповідну кількість притиспристрою (12) поміж двома питними соломинками і кувальних пристроїв (16а, 16b), які навперемінно в якому різальний пристрій (14) проходить через забезпечують контейнери (2а, 2b) для напоїв питшар клею (8) і питну соломинку в заглиблення (58), ними соломинками (4). виконане на подавальному пристрої (12), яке від13. Спосіб для кріплення питних соломинок до повідає по висоті шару клею (8) і розширення якоконтейнерів для напоїв, у якому питні соломинки го по висоті (h1) принаймні відповідає ширині (h2) подають у вигляді стрічки (6, 26) з питними солоклейкої стрічки, після чого окремі питні соломинки минками до пристрою для кріплення питних солоприклеюються на відповідні контейнери для напоминок та стрічка з питними соломинками (6, 26) їв. Винахід стосується пристрою та способу для кріплення питних соломинок до контейнерів для напоїв. Пристрій для кріплення питних соломинок використовується у автоматичній лінії розливання напоїв в пляшки для прикріплювання питної соломинки до контейнера для напоїв, наприклад, до наповненого та герметизованого пакету з фольги наприкінці процесу розливання в пляшки. Такі фольгові пакети виготовляють, наприклад, з двох прямокутних листів з фольги, три кромки яких склеєні разом з базовою фольгою, яка склеєна за допомогою тепла з четвертими кромками фольгових пакетів. Для видалення напою питну соломинку протикають через один з бокових листів з фольги або через відповідну вставку. За допомогою подавального пристрою питні соломинки у вигляді неперервної стрічки подають до контейнерів для напоїв, які переміщуються на відповідному стрічковому конвеєрі. При цьому, питні соломинки, які формують таку стрічку, як правило, розміщені по вертикалі відносно стрічкового конвеєра. Окремі питні соломинки можуть бути з'єднані зі стрічкою, яка поділена на відрізки або відрізана до прикріплення соломинок, або вклеєні за допомогою тепла у захисні оболонки, кромки яких з'єднані для утворення смуги питних соломинок, яку відрізають по швам до прикріплення до контейнерів для напоїв. Питна соломинка утримується на контейнері для напоїв за допомогою, наприклад, клею, який заздалегідь наноситься на контейнер для напоїв, або за допомогою клею, передбаченого на стрічці питних соломинок. В останньому випадку виникає проблема у тому, що різальний пристрій для відрізання стрічки питних соломинок повинен пройти як скрізь стрічку питних соломинок, так і скрізь клей. На тому боці питної соломинки, який не стикається з різальним пристроєм, це призводить до злипання на стрічці питних соломинок або на напрямному елементі, який можливо розташовано там. Таке злипання призводить до порушуванню процесу склеювання, крім того, часто стають необхідними коштовні очищувальні операції для подавального пристрою. Метою даного винаходу є, базуючись на цьому рівні техніки, забезпечення пристрою та способу для кріплення питних соломинок, у якому зменшу ється небезпека від такого небажаного злипання. Ця мета досягається за допомогою пристрою для кріплення питних соломинок, ознаки якого захищені пунктом 1 формули винаходу, та способу кріплення питних соломинок, ознаки якого захищені пунктом 13 формули винаходу. Переважні приклади здійснення винаходу наведені у підпунктах. Пристрій для кріплення питних соломинок згідно з цим винаходом містить подавальний пристрій для подавання стрічки питних соломинок на стрічковий конвеєр з контейнерами для напоїв, на якій стрічка питних соломинок контактує тією поверхнею, яка не має шару клею, і завдяки чому подавальний пристрій принаймні там, де різальний пристрій відрізає дві питні соломинки одну від одної, виконано з угнутиною у кожній оболонці, яка розміщена по висоті на рівні шару клею і розширення якої по висоті відповідає принаймні ширині шару клею. У пристрою для кріплення питних соломинок згідно з цим винаходом різальний пристрій, наприклад лезо ножа, проникає крізь стрічку питних соломинок і також крізь шар клею, потім воно зустрічається, позаду стрічки питних соломинок там, де воно проникло крізь шар клею, з відповідною угнутиною. Оскільки ця угнутина відповідає принаймні по висоті та розширенню по висоті шару клею, різальний пристрій у цій зоні не вступає у контакт з любим іншим компонентом подавального пристрою. Отже, не виникає злипання, яке є результатом прилипання клею до різального пристрою. Доцільно використовувати ці угнутини як ротор подавального пристрою. Декілька питних соломинок одночасно починають контактувати з таким ротором. Угнутості, розміщені у зоні подавального пристрою на рівні шару клею, можна з'єднувати одна з одною, утворюючи таким чином кільцеву канавку по окружності ротору подавального пристрою. Таку круглу канавку легко виготовляти і тому вона дешева. У такому випадку, найпростіша модель різального пристрою являє собою ніж, який може рухатись у радіальному напряму відносно осі ротору подавального пристрою. Переважно подавальний пристрій містить вакуумні пристрої, які удержують окремі питні соло 5 75869 6 минки на подавальному пристрої за допомогою повз подавальних пристроїв, питними соломинкатиснення. Таким чином, можна уникнути викорисми. тання дорогих механічних утримуючих механізмів. Нижче спеціальний варіант такого пристрою Питні соломинки, відокремлені одна від одної, для кріплення питних соломинок, описаного у цьоможна притиснути до контейнерів для напоїв за му винаходу, буде пояснено за допомогою пакету допомогою притискувального пристрою. Особливо з фольги для напоїв. рівномірне кріплення питних соломинок досягаєтьФігура 1 зона кріплення пристрою для кріпленся за допомогою двох притискувальних пристроїв, ня питних соломинок, здійсненого згідно з цим які входять в контакт з верхньою та нижньою часвинаходом, вид у перспективі, тинами питної соломинки, яку треба притиснути до Фігура 2 подавальний пристрій згідно з найконтейнеру. кращим варіантом здійснення пристрою для кріпПри цьому виявляється можливим, щоб прилення питних соломинок згідно з винаходом, попетискувальний пристрій увійшов в контакт з питниречний перетин, наприклад по лінії Q, яка ми соломинками, які треба притиснути до контейпоказана на Фігурі 1, неру, вище і нижче ротору подавального Фігура 3 зона, зображена на Фігурі 1, вид зверпристрою. Проте особливо безпечне подання доху, та сягається, коли ротор подавального пристрою має Фігура 4 стрічка питних соломинок, вид в розвиступ в осьовому напряму, який відповідає прирізі в напрямку 1, показаному на Фігурі 1. наймні по висоті питній соломинці та підтримує Найкращий варіант виконання пристрою для останню при її розширенні. В результаті, на висоті кріплення питних соломинок згідно цього винаходу притискувальних пристроїв забезпечені друга та показано на Фігурі 1. Наповнені та закриті контейтретя кільцеві канавки, які дозволяють притискунери 2 для напоїв подають, наприклад, на стрічковальному пристрою та ротору вільно рухатись. вий конвеєр уздовж подавального пристрою. На Для подальшого збільшення точності та міццій фігурі позиція 2 показує контейнер для напоїв, ності притискування можна передбачити третій який ще не забезпечено питною соломинкою, тоді притискувальний пристрій, який входить в контакт як позиція 2а показує пакет з фольги, який вже з питною соломинкою на висоті шару клею. У тазабезпечено питною соломинкою 4. Відхилові кому разі перша кільцева канавка, яка передбачешкиви 22 направляють рух стрічки 6 питних солона на роторі подавального пристрою на висоті минок. Стрічка 6 питних соломинок у найкращому шару клею, може бути сконструйована таким чиваріанті здійснення винаходу містить питні солоном, що третій притискувальний пристрій входить минки 4, які вклеєні за допомогою тепла у захисну у неї і що ротор подавального пристрою, як і раніоболонку 26. За допомогою вертикальних швів 28 ше, може вільно рухатись. Таким чином, стає непитні соломинки відокремлені одна від одної. На потрібною ще одна периферійна канавка для розодну сторону стрічки питних соломинок накладено міщення у неї третього притискувального шар клею 8. Вид на стрічку 6 питних соломинок, пристрою. що показує приводну стрічку 8 з клеєм, приведено Надзвичайно простим варіантом виконання на Фігурі 4. Шар клею 8 вкрит покривальною стрічпритискувальних пристроїв є виготовлення їх у кою 8b, яку знімають, відтягуючи її за допомогою вигляді обертних навколо осі пальців, які притисвідхилового шкиву 20. кують кожну питну соломинку до контейнеру для Позиція 12 показує ротор подавального принапоїв за допомогою кінцевої частини, яка найстрою з угнутинами 24, форма яких пристосована більш віддалена від осі. до питних соломинок або питних соломинок у заСтрічки питних соломинок можуть являти сохисних оболонках. Позиція 54 показує вакуумні бою стрічки, до яких прикріплюються питні солоотвори, які після вакуумування притискують питні минки. З причин гігієни найкраще, щоб питні солосоломинки до ротору 12 подавального пристрою. минки були вклеєні за допомогою тепла у захисні Ротор 12 подавального пристрою забезпечено оболонки. У разі, коли питні соломинки забезпечедвома периферійними канавками 56а та 56b. Ще ні захисною оболонкою, відповідні захисні оболонодна кільцева канавка 58 розміщена поміж двома ки можна виконати такими, щоб кожна з них з'єддругими кільцевими канавками на висоті, яка віднувалась по краям з прилеглою захисною повідає стрічці 8 з клеєм. Ніж 14, здатний переміоболонкою для другої питної соломинки, формующуватися у радіальному напрямі відносно осі рочи таким чином стрічку. тору 12 подавального пристрою, править для Шар клею може бути утворений за допомогою, відрізання стрічки 6 питних соломинок. У місці, де наприклад, стрічки з клеєм, яка прикладається до ніж 14 зустрічається з ротором 12 подавального стрічки питних соломинок. Така стрічка з клеєм пристрою при відрізанні стрічки 6 питних соломиукрита покривальною стрічкою, яку видаляють до нок, може бути передбачено вузьку вертикально прикладання стрічки з клеєм до контейнеру для розміщену у роторі канавку, у яку входить ніж. Ця напоїв. Особливо вигідною є приводна стрічка з канавка не показана на Фігурі 1. клеєм, на якій клей не утримують за допомогою Позиціями 16а та 16b показано притискувальні додаткового носія. пристрої, які шарнірно закріплені навколо осі 19. Для збільшення продуктивності може бути пеНапрямок стрілки 50 указує у якому напрямку руредбачено використання двох блоків для кріпленхаються питні соломинки до притискувальних приня питних соломинок, кожен з яких має подавальстроїв 16а та 16b. З точки зору розмірів, канавки ний пристрій, різальний пристрій та відповідну 56b та 56а на роторі 12 подавального пристрою кількість пресувальних пристроїв, які по черзі завибрані такими, щоб ротор 12 подавального прибезпечують контейнери для напоїв, що рухаються строю мав можливість обертатися і йому не зава 7 75869 8 жали при цьому притискувальні пристрої 16а та яка є найближчою до цього контейнеру для напоїв, 16b, які входять у канавки 56b та 56а. притискується до нього. Питні соломинки 4 прилиНа Фігурі 2 показано поперечний перетин ропають до контейнерів 2 для напоїв після притискутору 12 подавального пристрою, приблизно узвання їх за допомогою притискувальних пристроїв довж лінії Q на Фігурі 1. Висота середній канавки 16а та 16b крізь приводну стрічку 8 з клеєм. 58 позначена як h1 і вона більше ніж висота h2 Цим шляхом питні соломинки 4 подають таким стрічки 8 з клеєм. чином. Покривальну стрічку 8b відтягають з шару На Фігурі 3 схематично показано вид зверху на клею на стрічці питних соломинок безпосередньо зону подавального пристрою у пристрої для кріпперед тим, як відповідна частина стрічки 6 питних лення питних соломинок, яке здійснено згідно з соломинок досягає ротору подавального прицим винаходом. Позиція 18 показує кінцеву частистрою. Під час подавання стрічка 6 питних солону, віддалену від осі притискувального пристрою минок рухається навколо різних відхилових шкивів 16b. Ламана лінія показує яким шляхом ця кінцева 22, тоді як покривальна стрічка 8b направляється частина, віддалена від осі 18, входить у канавку іншим відхиловим шкивом 20. Стрічка 6 питних 56b ротору 12 подавального пристрою. соломинок без покривальної стрічки 8b рухається Контейнери 2 для напоїв виготовляють, надо ротору 12 подавального пристрою і там відхиприклад, з алюмінівоєї багатошарової фольги, на ляється. Таким чином окремі захисні оболонки днищі контейнерів розміщують вставлення, які питних соломинок 4 вставляються в угнутини 24. розгортаються при наповненні, так що контейнери Там вони утримуються за допомогою вакуумуван2 для напоїв опускаються нижче і таким чином ня через отвори 54. Ніж 14 рухається радіально у забезпечують місце для напоїв. напрямку ротору 12 подавального пристрою та Показаний пристрій працює таким чином: відрізає стрічку 6 питних соломинок по швам 28. Як показано на Фігурах 1 і 3, заповнені пакети При цьому ніж 14 також проходить через приз фольги 2, 2а і 2b подають із системи розливання водну стрічку 8 з клеєм. Оскільки периферійна та герметизації (детально не показана) до приканавка 58 розташована у роторі 12 подавального строю для кріплення питних соломинок за допомопристрою на рівні стрічки 8 з клеєм, причому шигою стрічкового конвеєра 10. Контейнери 2 для рина h2 вказаної канавки 58 більше ширини h1 напоїв розташовують в одну лінію таким чином, приводної стрічки 8 з клеєм, ніж 14 проходить в щоб сторона, на якій питну соломинку треба прикзону, в якій він також простромлює приводну стрічріплювати у кожну оболонку, була повернута до ку 8 з клеєм після відрізання стрічки 6 питних соподавального пристрою 12. Кожного разу, коли ломинок і попадає на відкриту площу. Таким чиконтейнер 2 для напоїв рухається вздовж ротору ном, відрізання стрічки 6 з питними соломинками 12 подавального пристрою, задаванням відповідне призводить до злипання ротору 12 подавальноного інтервалу або за допомогою датчика, який у го пристрою або стрічки 6 питних соломинок, що цьому випадку не викликає інтересу, приводяться шкодить надійності пристрою для кріплення питу дію притискувальні пристрої 16а та 16b навколо них соломинок. осі коливання 19. Таким чином питна соломинка 4, 9 Комп’ютерна верстка О. Гапоненко 75869 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
