Пристрій для поверхневої обробки ґрунту

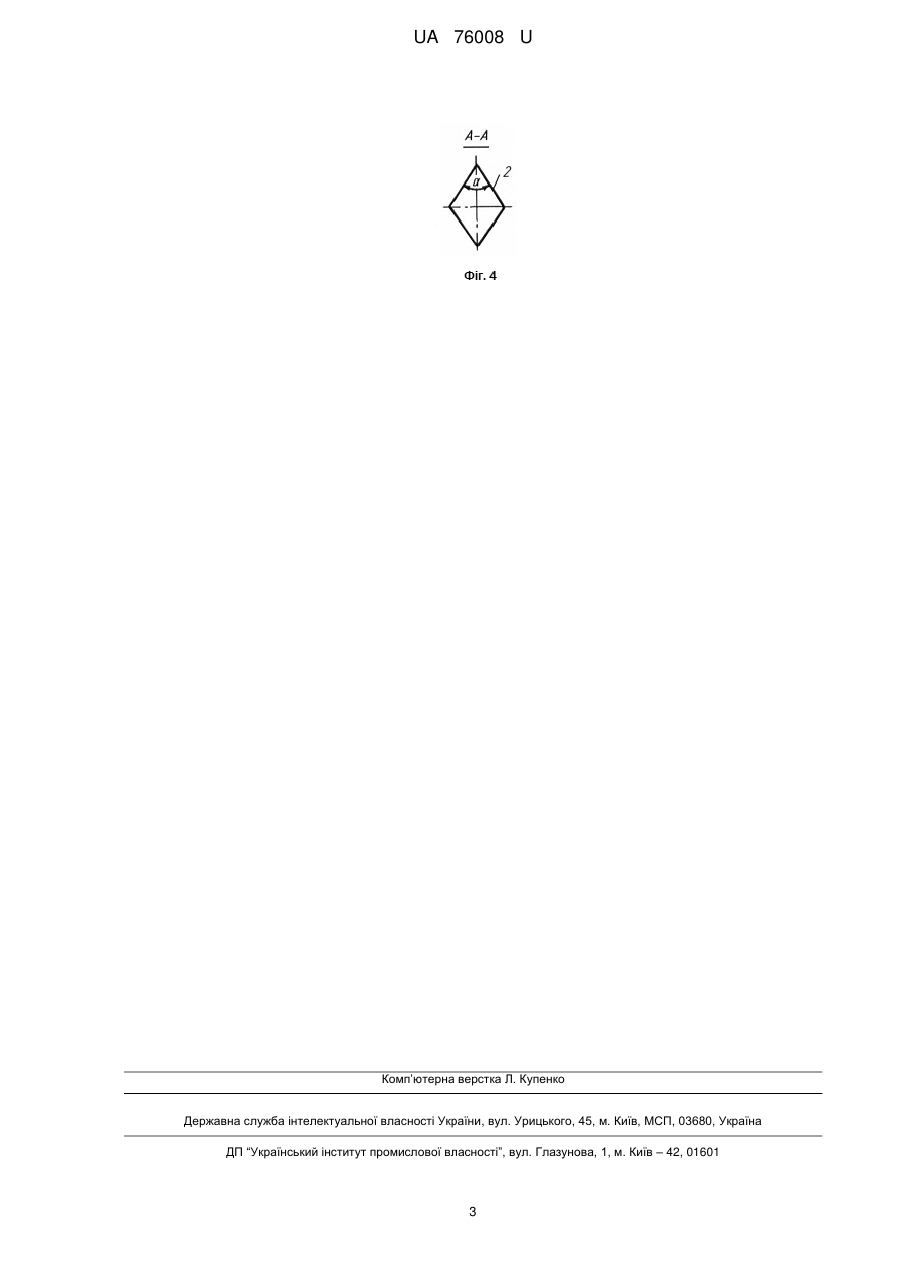

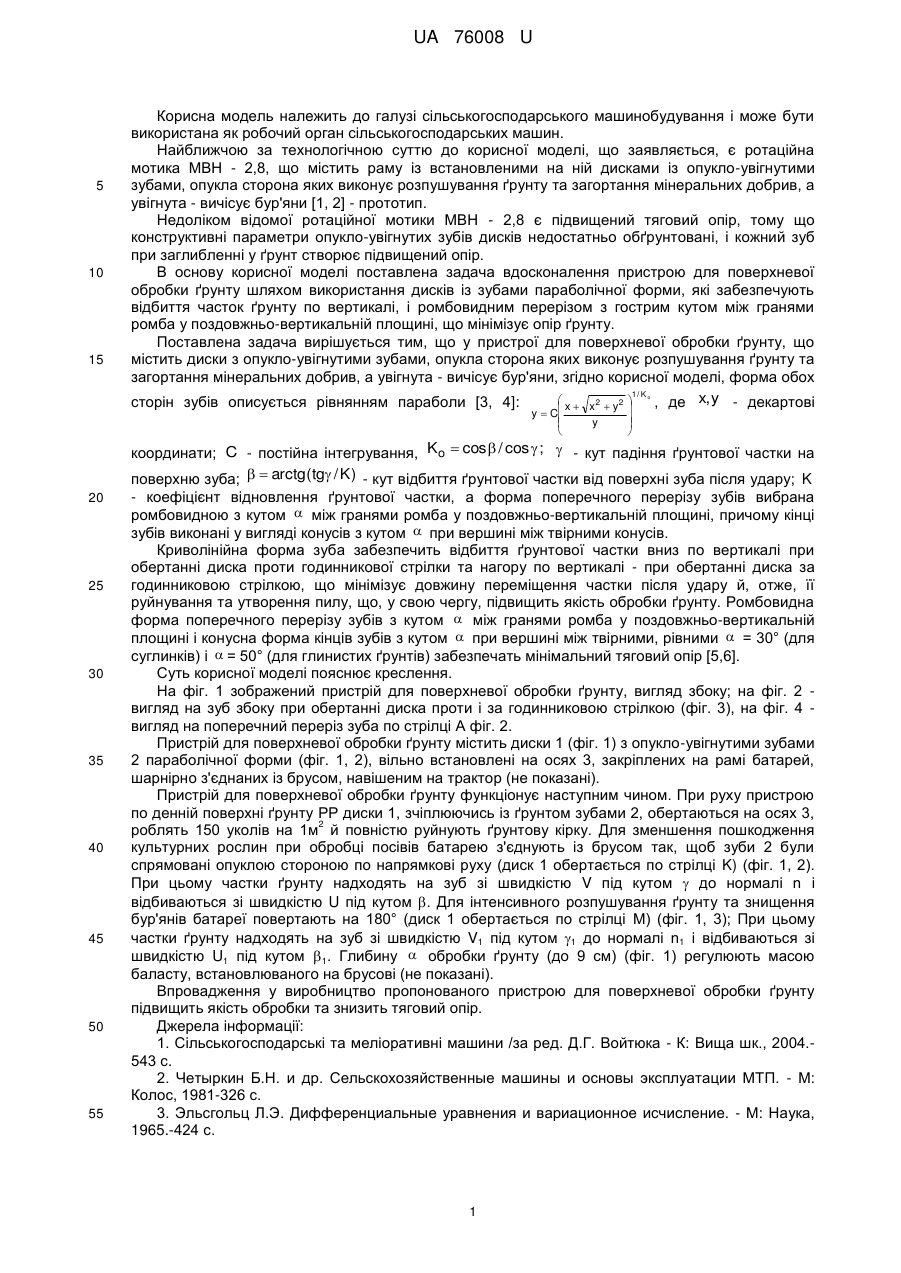

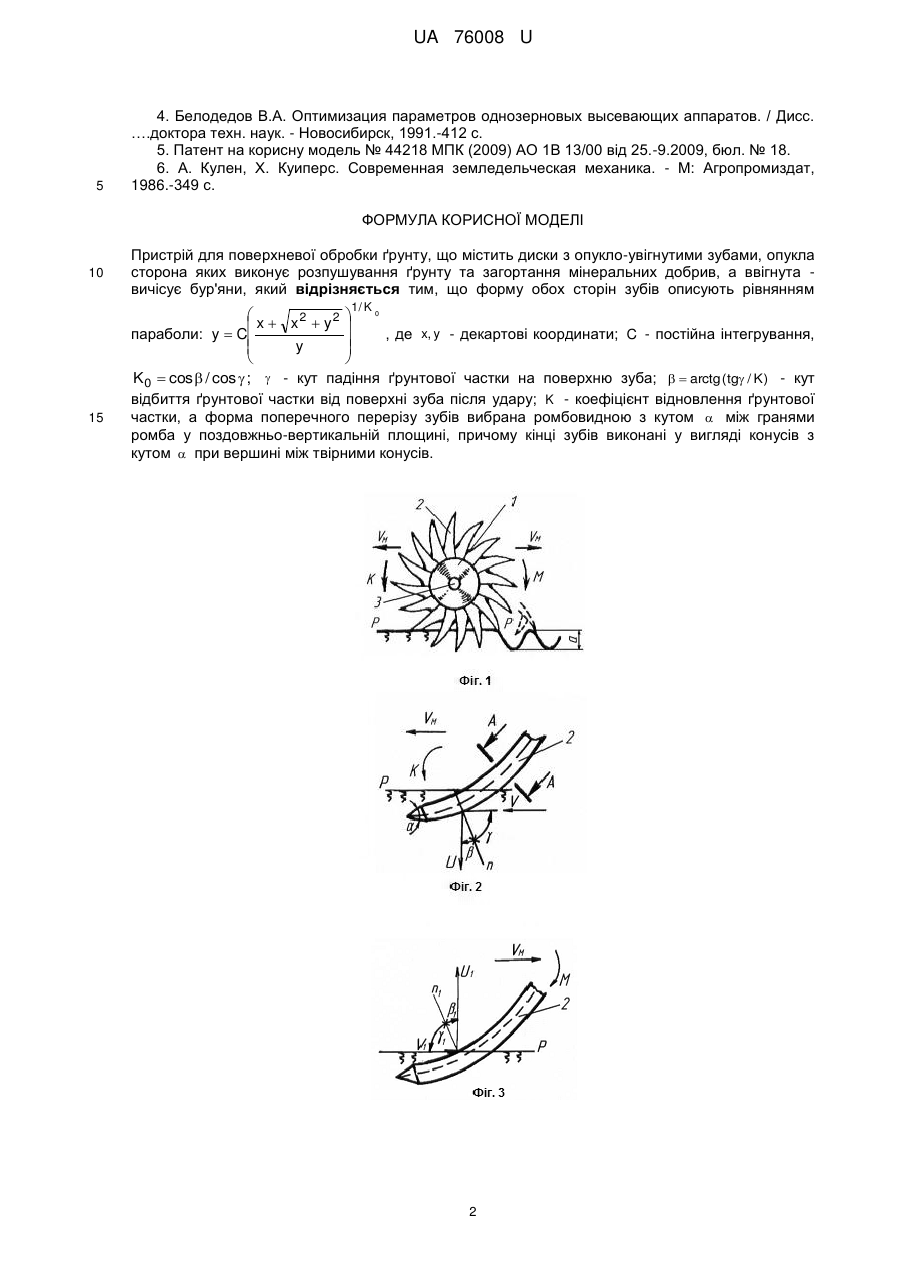

Реферат: Пристрій для поверхневої обробки ґрунту містить диски з опукло-увігнутими зубами, опукла сторона виконує розпушування ґрунту та загортання мінеральних добрив, а ввігнута - вичісує 1/ K o  2 2  x x y  бур'яни. Форму обох сторін зубів описують рівнянням параболи: y  C , де x, y  y     декартові координати; C - постійна інтегрування, K 0  cos  / cos  ;  - кут падіння ґрунтової частки на поверхню зуба;   arctg (tg / K) - кут відбиття ґрунтової частки від поверхні зуба після удару; K - коефіцієнт відновлення ґрунтової частки, а форма поперечного перерізу зубів вибрана ромбовидною з кутом  між гранями ромба у поздовжньо-вертикальній площині, причому кінці зубів виконані у вигляді конусів з кутом  при вершині між твірними конусів. UA 76008 U (54) ПРИСТРІЙ ДЛЯ ПОВЕРХНЕВОЇ ОБРОБКИ ҐРУНТУ UA 76008 U UA 76008 U 5 10 15 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана як робочий орган сільськогосподарських машин. Найближчою за технологічною суттю до корисної моделі, що заявляється, є ротаційна мотика МВН - 2,8, що містить раму із встановленими на ній дисками із опукло-увігнутими зубами, опукла сторона яких виконує розпушування ґрунту та загортання мінеральних добрив, а увігнута - вичісує бур'яни [1, 2] - прототип. Недоліком відомої ротаційної мотики МВН - 2,8 є підвищений тяговий опір, тому що конструктивні параметри опукло-увігнутих зубів дисків недостатньо обґрунтовані, і кожний зуб при заглибленні у ґрунт створює підвищений опір. В основу корисної моделі поставлена задача вдосконалення пристрою для поверхневої обробки ґрунту шляхом використання дисків із зубами параболічної форми, які забезпечують відбиття часток ґрунту по вертикалі, і ромбовидним перерізом з гострим кутом між гранями ромба у поздовжньо-вертикальній площині, що мінімізує опір ґрунту. Поставлена задача вирішується тим, що у пристрої для поверхневої обробки ґрунту, що містить диски з опукло-увігнутими зубами, опукла сторона яких виконує розпушування ґрунту та загортання мінеральних добрив, а увігнута - вичісує бур'яни, згідно корисної моделі, форма обох 1/ K   сторін зубів описується рівнянням параболи [3, 4]: , де x, y - декартові x  x2  y2  y  C   20 25 30 35 40 45 50 55 y     o координати; C - постійна інтегрування, Ko  cos  / cos  ;  - кут падіння ґрунтової частки на поверхню зуба;   arctg(tg / K ) - кут відбиття ґрунтової частки від поверхні зуба після удару; K - коефіцієнт відновлення ґрунтової частки, а форма поперечного перерізу зубів вибрана ромбовидною з кутом  між гранями ромба у поздовжньо-вертикальній площині, причому кінці зубів виконані у вигляді конусів з кутом  при вершині між твірними конусів. Криволінійна форма зуба забезпечить відбиття ґрунтової частки вниз по вертикалі при обертанні диска проти годинникової стрілки та нагору по вертикалі - при обертанні диска за годинниковою стрілкою, що мінімізує довжину переміщення частки після удару й, отже, її руйнування та утворення пилу, що, у свою чергу, підвищить якість обробки ґрунту. Ромбовидна форма поперечного перерізу зубів з кутом  між гранями ромба у поздовжньо-вертикальній площині і конусна форма кінців зубів з кутом  при вершині між твірними, рівними  = 30° (для суглинків) і  = 50° (для глинистих ґрунтів) забезпечать мінімальний тяговий опір [5,6]. Суть корисної моделі пояснює креслення. На фіг. 1 зображений пристрій для поверхневої обробки ґрунту, вигляд збоку; на фіг. 2 вигляд на зуб збоку при обертанні диска проти і за годинниковою стрілкою (фіг. 3), на фіг. 4 вигляд на поперечний переріз зуба по стрілці А фіг. 2. Пристрій для поверхневої обробки ґрунту містить диски 1 (фіг. 1) з опукло-увігнутими зубами 2 параболічної форми (фіг. 1, 2), вільно встановлені на осях 3, закріплених на рамі батарей, шарнірно з'єднаних із брусом, навішеним на трактор (не показані). Пристрій для поверхневої обробки ґрунту функціонує наступним чином. При руху пристрою по денній поверхні ґрунту РР диски 1, зчіплюючись із ґрунтом зубами 2, обертаються на осях 3, 2 роблять 150 уколів на 1м й повністю руйнують ґрунтову кірку. Для зменшення пошкодження культурних рослин при обробці посівів батарею з'єднують із брусом так, щоб зуби 2 були спрямовані опуклою стороною по напрямкові руху (диск 1 обертається по стрілці K) (фіг. 1, 2). При цьому частки ґрунту надходять на зуб зі швидкістю V під кутом  до нормалі n і відбиваються зі швидкістю U під кутом . Для інтенсивного розпушування ґрунту та знищення бур'янів батареї повертають на 180° (диск 1 обертається по стрілці М) (фіг.1, 3); При цьому частки ґрунту надходять на зуб зі швидкістю V1 під кутом 1 до нормалі n1 і відбиваються зі швидкістю U1 під кутом 1. Глибину  обробки ґрунту (до 9 см) (фіг. 1) регулюють масою баласту, встановлюваного на брусові (не показані). Впровадження у виробництво пропонованого пристрою для поверхневої обробки ґрунту підвищить якість обробки та знизить тяговий опір. Джерела інформації: 1. Сільськогосподарські та меліоративні машини /за ред. Д.Г. Войтюка - К: Вища шк., 2004.543 с. 2. Четыркин Б.Н. и др. Сельскохозяйственные машины и основы эксплуатации МТП. - М: Колос, 1981-326 с. 3. Эльсгольц Л.Э. Дифференциальные уравнения и вариационное исчисление. - М: Наука, 1965.-424 с. 1 UA 76008 U 5 4. Белодедов В.А. Оптимизация параметров однозерновых высевающих аппаратов. / Дисс. ….доктора техн. наук. - Новосибирск, 1991.-412 с. 5. Патент на корисну модель № 44218 МПК (2009) АО 1В 13/00 від 25.-9.2009, бюл. № 18. 6. А. Кулен, X. Куиперс. Современная земледельческая механика. - М: Агропромиздат, 1986.-349 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Пристрій для поверхневої обробки ґрунту, що містить диски з опукло-увігнутими зубами, опукла сторона яких виконує розпушування ґрунту та загортання мінеральних добрив, а ввігнута вичісує бур'яни, який відрізняється тим, що форму обох сторін зубів описують рівнянням 1/ K 15 0  2 2  x x y  параболи: y  C , де x, y - декартові координати; C - постійна інтегрування,  y     K 0  cos  / cos  ;  - кут падіння ґрунтової частки на поверхню зуба;   arctg (tg / K) - кут відбиття ґрунтової частки від поверхні зуба після удару; K - коефіцієнт відновлення ґрунтової частки, а форма поперечного перерізу зубів вибрана ромбовидною з кутом  між гранями ромба у поздовжньо-вертикальній площині, причому кінці зубів виконані у вигляді конусів з кутом  при вершині між твірними конусів. 2 UA 76008 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
