Пристрій для розцементування коронок

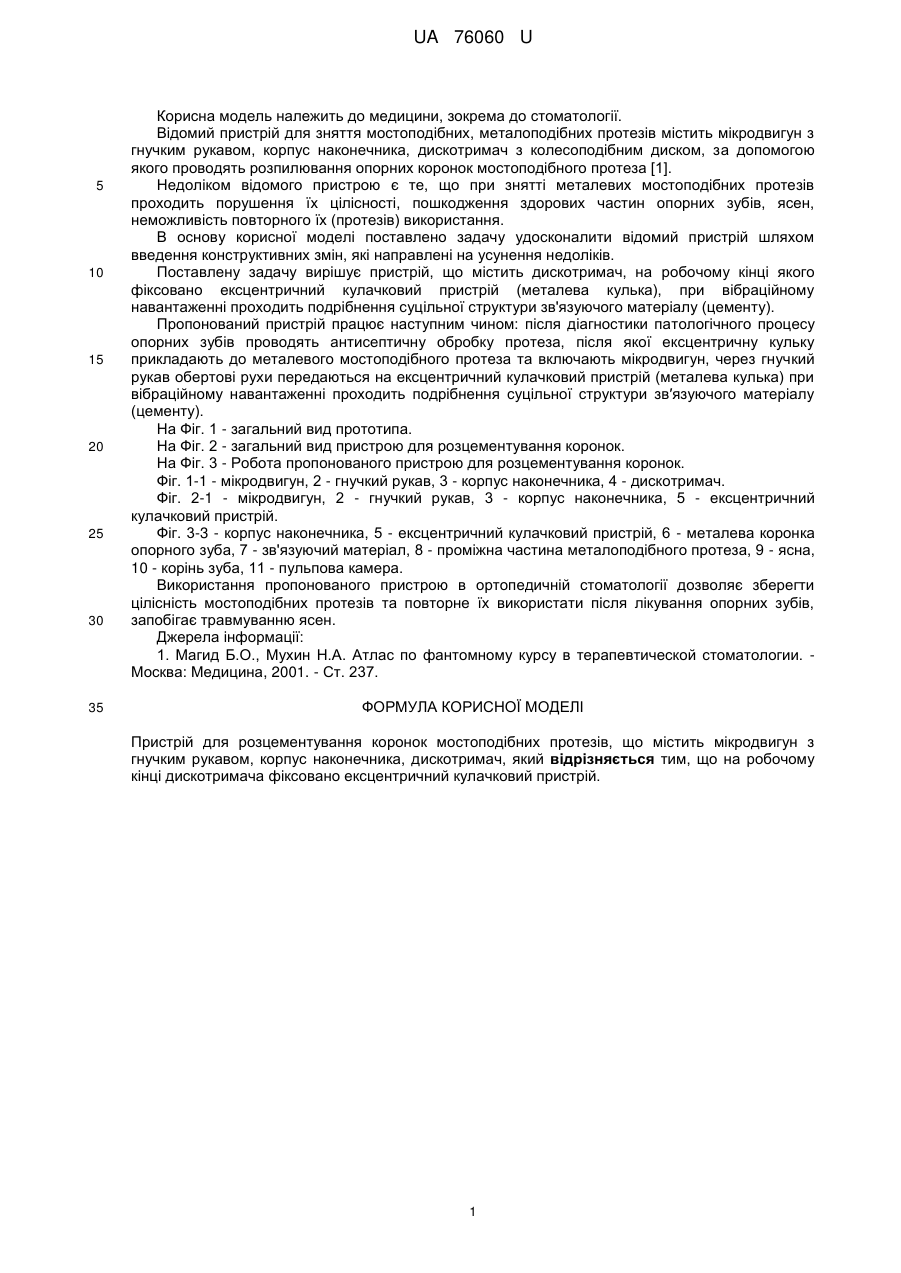

Реферат: Пристрій для розцементування коронок мостоподібних протезів, що містить мікродвигун з гнучким рукавом, корпус наконечника, дискотримач, причому на робочому кінці дискотримача фіксовано ексцентричний кулачковий пристрій. UA 76060 U (12) UA 76060 U UA 76060 U 5 10 15 20 25 30 35 Корисна модель належить до медицини, зокрема до стоматології. Відомий пристрій для зняття мостоподібних, металоподібних протезів містить мікродвигун з гнучким рукавом, корпус наконечника, дискотримач з колесоподібним диском, за допомогою якого проводять розпилювання опорних коронок мостоподібного протеза [1]. Недоліком відомого пристрою є те, що при знятті металевих мостоподібних протезів проходить порушення їх цілісності, пошкодження здорових частин опорних зубів, ясен, неможливість повторного їх (протезів) використання. В основу корисної моделі поставлено задачу удосконалити відомий пристрій шляхом введення конструктивних змін, які направлені на усунення недоліків. Поставлену задачу вирішує пристрій, що містить дискотримач, на робочому кінці якого фіксовано ексцентричний кулачковий пристрій (металева кулька), при вібраційному навантаженні проходить подрібнення суцільної структури зв'язуючого матеріалу (цементу). Пропонований пристрій працює наступним чином: після діагностики патологічного процесу опорних зубів проводять антисептичну обробку протеза, після якої ексцентричну кульку прикладають до металевого мостоподібного протеза та включають мікродвигун, через гнучкий рукав обертові рухи передаються на ексцентричний кулачковий пристрій (металева кулька) при вібраційному навантаженні проходить подрібнення суцільної структури зв′язуючого матеріалу (цементу). На Фіг. 1 - загальний вид прототипа. На Фіг. 2 - загальний вид пристрою для розцементування коронок. На Фіг. 3 - Робота пропонованого пристрою для розцементування коронок. Фіг. 1-1 - мікродвигун, 2 - гнучкий рукав, 3 - корпус наконечника, 4 - дискотримач. Фіг. 2-1 - мікродвигун, 2 - гнучкий рукав, 3 - корпус наконечника, 5 - ексцентричний кулачковий пристрій. Фіг. 3-3 - корпус наконечника, 5 - ексцентричний кулачковий пристрій, 6 - металева коронка опорного зуба, 7 - зв'язуючий матеріал, 8 - проміжна частина металоподібного протеза, 9 - ясна, 10 - корінь зуба, 11 - пульпова камера. Використання пропонованого пристрою в ортопедичній стоматології дозволяє зберегти цілісність мостоподібних протезів та повторне їх використати після лікування опорних зубів, запобігає травмуванню ясен. Джерела інформації: 1. Магид Б.О., Мухин Н.А. Атлас по фантомному курсу в терапевтической стоматологии. Москва: Медицина, 2001. - Ст. 237. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для розцементування коронок мостоподібних протезів, що містить мікродвигун з гнучким рукавом, корпус наконечника, дискотримач, який відрізняється тим, що на робочому кінці дискотримача фіксовано ексцентричний кулачковий пристрій. 1 UA 76060 U 2 UA 76060 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
