Постачений циліндричним хвостовиком радіальний різець з різцетримачем

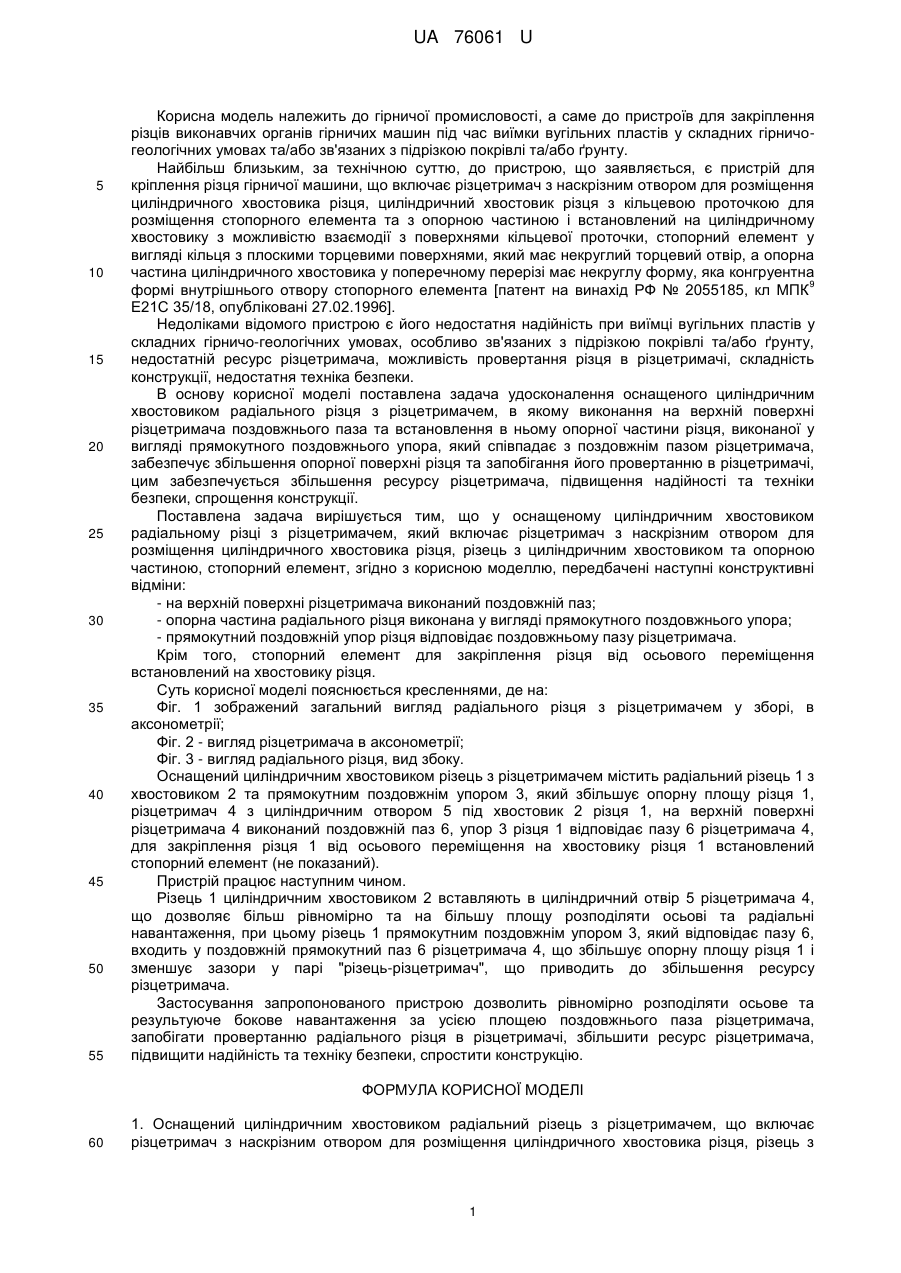

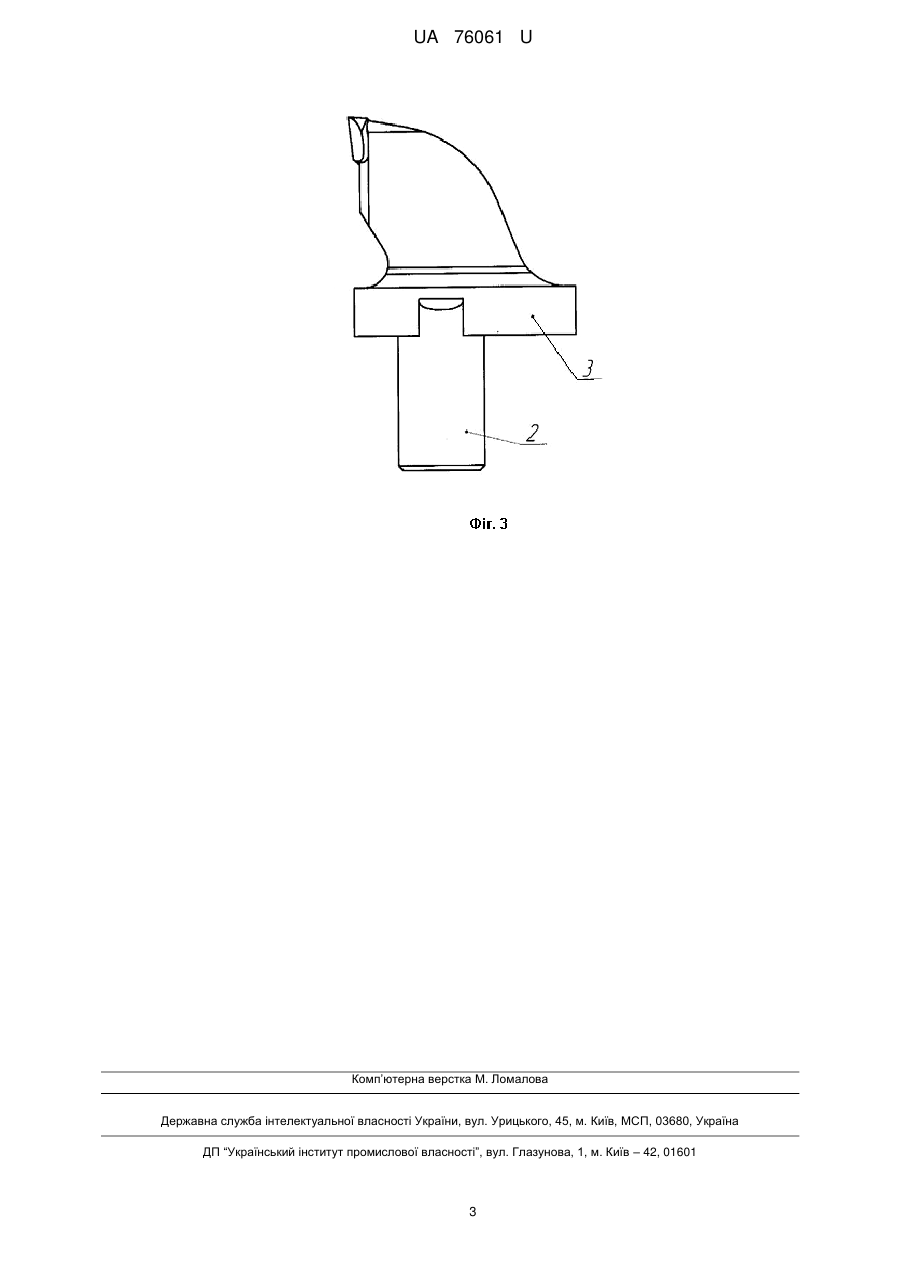

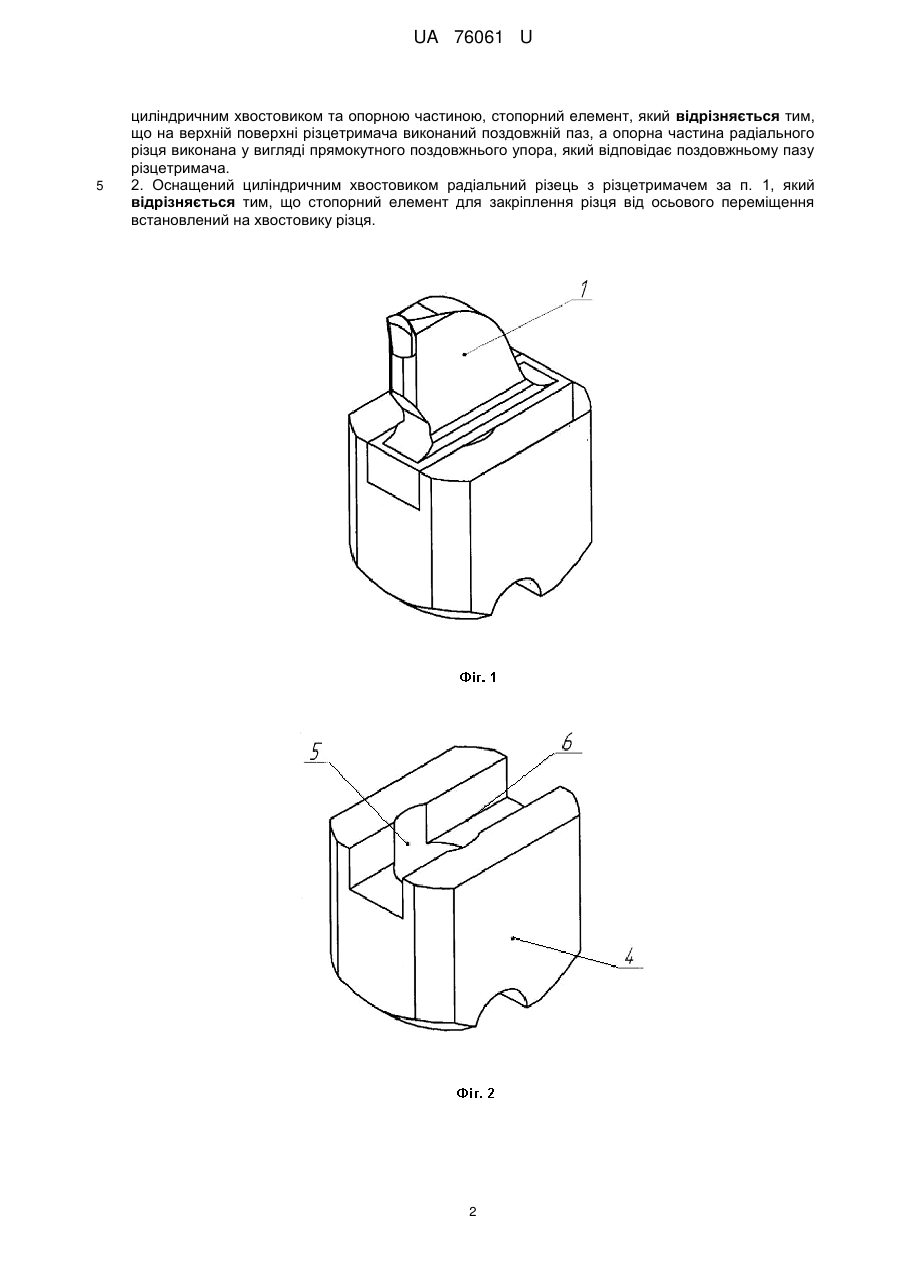

Реферат: UA 76061 U UA 76061 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірничої промисловості, а саме до пристроїв для закріплення різців виконавчих органів гірничих машин під час виїмки вугільних пластів у складних гірничогеологічних умовах та/або зв'язаних з підрізкою покрівлі та/або ґрунту. Найбільш близьким, за технічною суттю, до пристрою, що заявляється, є пристрій для кріплення різця гірничої машини, що включає різцетримач з наскрізним отвором для розміщення циліндричного хвостовика різця, циліндричний хвостовик різця з кільцевою проточкою для розміщення стопорного елемента та з опорною частиною і встановлений на циліндричному хвостовику з можливістю взаємодії з поверхнями кільцевої проточки, стопорний елемент у вигляді кільця з плоскими торцевими поверхнями, який має некруглий торцевий отвір, а опорна частина циліндричного хвостовика у поперечному перерізі має некруглу форму, яка конгруентна 9 формі внутрішнього отвору стопорного елемента [патент на винахід РФ № 2055185, кл МПК Е21С 35/18, опубліковані 27.02.1996]. Недоліками відомого пристрою є його недостатня надійність при виїмці вугільних пластів у складних гірничо-геологічних умовах, особливо зв'язаних з підрізкою покрівлі та/або ґрунту, недостатній ресурс різцетримача, можливість провертання різця в різцетримачі, складність конструкції, недостатня техніка безпеки. В основу корисної моделі поставлена задача удосконалення оснащеного циліндричним хвостовиком радіального різця з різцетримачем, в якому виконання на верхній поверхні різцетримача поздовжнього паза та встановлення в ньому опорної частини різця, виконаної у вигляді прямокутного поздовжнього упора, який співпадає з поздовжнім пазом різцетримача, забезпечує збільшення опорної поверхні різця та запобігання його провертанню в різцетримачі, цим забезпечується збільшення ресурсу різцетримача, підвищення надійності та техніки безпеки, спрощення конструкції. Поставлена задача вирішується тим, що у оснащеному циліндричним хвостовиком радіальному різці з різцетримачем, який включає різцетримач з наскрізним отвором для розміщення циліндричного хвостовика різця, різець з циліндричним хвостовиком та опорною частиною, стопорний елемент, згідно з корисною моделлю, передбачені наступні конструктивні відміни: - на верхній поверхні різцетримача виконаний поздовжній паз; - опорна частина радіального різця виконана у вигляді прямокутного поздовжнього упора; - прямокутний поздовжній упор різця відповідає поздовжньому пазу різцетримача. Крім того, стопорний елемент для закріплення різця від осьового переміщення встановлений на хвостовику різця. Суть корисної моделі пояснюється кресленнями, де на: Фіг. 1 зображений загальний вигляд радіального різця з різцетримачем у зборі, в аксонометрії; Фіг. 2 - вигляд різцетримача в аксонометрії; Фіг. 3 - вигляд радіального різця, вид збоку. Оснащений циліндричним хвостовиком різець з різцетримачем містить радіальний різець 1 з хвостовиком 2 та прямокутним поздовжнім упором 3, який збільшує опорну площу різця 1, різцетримач 4 з циліндричним отвором 5 під хвостовик 2 різця 1, на верхній поверхні різцетримача 4 виконаний поздовжній паз 6, упор 3 різця 1 відповідає пазу 6 різцетримача 4, для закріплення різця 1 від осьового переміщення на хвостовику різця 1 встановлений стопорний елемент (не показаний). Пристрій працює наступним чином. Різець 1 циліндричним хвостовиком 2 вставляють в циліндричний отвір 5 різцетримача 4, що дозволяє більш рівномірно та на більшу площу розподіляти осьові та радіальні навантаження, при цьому різець 1 прямокутним поздовжнім упором 3, який відповідає пазу 6, входить у поздовжній прямокутний паз 6 різцетримача 4, що збільшує опорну площу різця 1 і зменшує зазори у парі "різець-різцетримач", що приводить до збільшення ресурсу різцетримача. Застосування запропонованого пристрою дозволить рівномірно розподіляти осьове та результуюче бокове навантаження за усією площею поздовжнього паза різцетримача, запобігати провертанню радіального різця в різцетримачі, збільшити ресурс різцетримача, підвищити надійність та техніку безпеки, спростити конструкцію. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Оснащений циліндричним хвостовиком радіальний різець з різцетримачем, що включає різцетримач з наскрізним отвором для розміщення циліндричного хвостовика різця, різець з 1 UA 76061 U 5 циліндричним хвостовиком та опорною частиною, стопорний елемент, який відрізняється тим, що на верхній поверхні різцетримача виконаний поздовжній паз, а опорна частина радіального різця виконана у вигляді прямокутного поздовжнього упора, який відповідає поздовжньому пазу різцетримача. 2. Оснащений циліндричним хвостовиком радіальний різець з різцетримачем за п. 1, який відрізняється тим, що стопорний елемент для закріплення різця від осьового переміщення встановлений на хвостовику різця. 2 UA 76061 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
