Установка для фракціонування сухої листостеблової маси

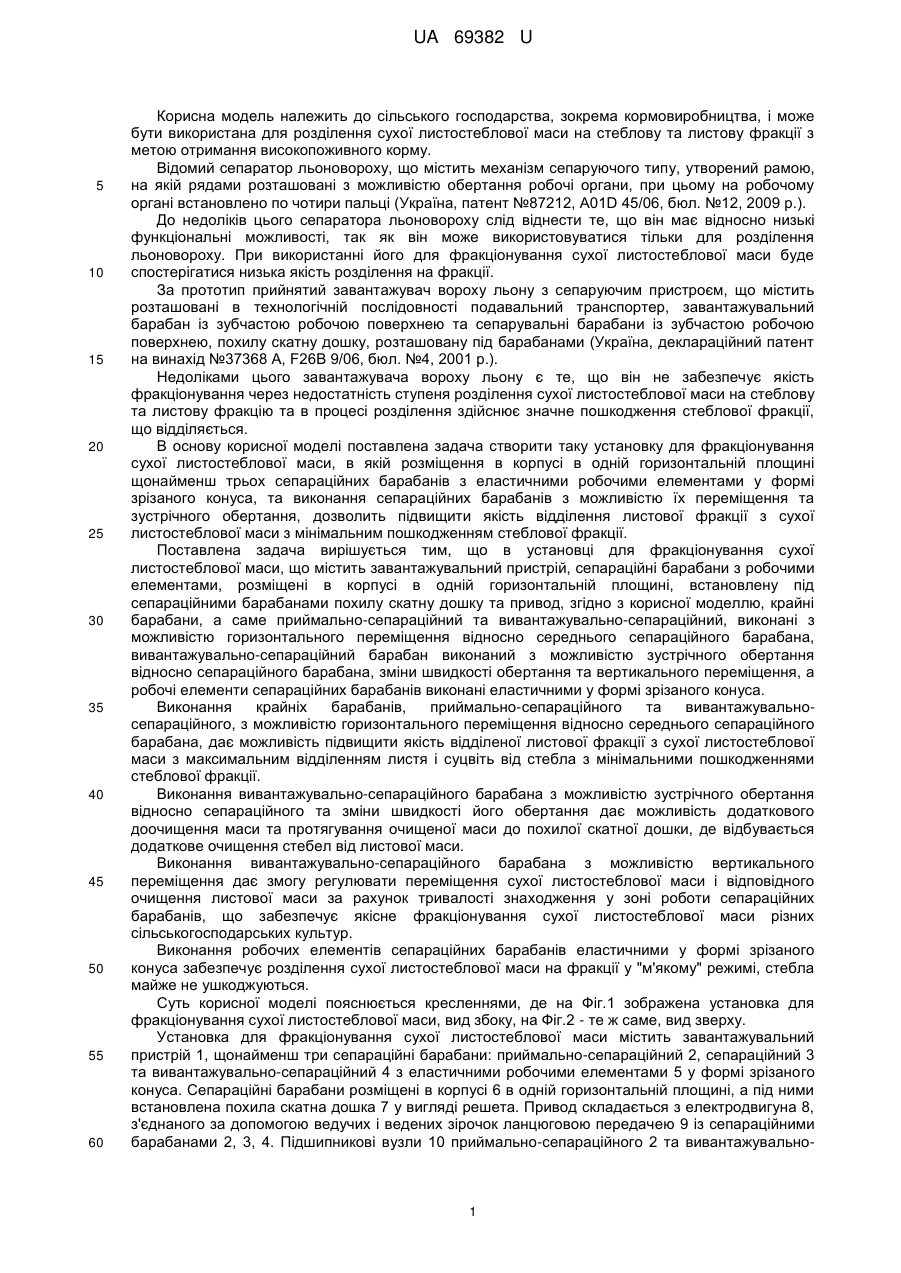

Реферат: UA 69382 U UA 69382 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільського господарства, зокрема кормовиробництва, і може бути використана для розділення сухої листостеблової маси на стеблову та листову фракції з метою отримання високопоживного корму. Відомий сепаратор льоновороху, що містить механізм сепаруючого типу, утворений рамою, на якій рядами розташовані з можливістю обертання робочі органи, при цьому на робочому органі встановлено по чотири пальці (Україна, патент №87212, А01D 45/06, бюл. №12, 2009 p.). До недоліків цього сепаратора льоновороху слід віднести те, що він має відносно низькі функціональні можливості, так як він може використовуватися тільки для розділення льоновороху. При використанні його для фракціонування сухої листостеблової маси буде спостерігатися низька якість розділення на фракції. За прототип прийнятий завантажувач вороху льону з сепаруючим пристроєм, що містить розташовані в технологічній послідовності подавальний транспортер, завантажувальний барабан із зубчастою робочою поверхнею та сепарувальні барабани із зубчастою робочою поверхнею, похилу скатну дошку, розташовану під барабанами (Україна, деклараційний патент на винахід №37368 A, F26B 9/06, бюл. №4, 2001 p.). Недоліками цього завантажувача вороху льону є те, що він не забезпечує якість фракціонування через недостатність ступеня розділення сухої листостеблової маси на стеблову та листову фракцію та в процесі розділення здійснює значне пошкодження стеблової фракції, що відділяється. В основу корисної моделі поставлена задача створити таку установку для фракціонування сухої листостеблової маси, в якій розміщення в корпусі в одній горизонтальній площині щонайменш трьох сепараційних барабанів з еластичними робочими елементами у формі зрізаного конуса, та виконання сепараційних барабанів з можливістю їх переміщення та зустрічного обертання, дозволить підвищити якість відділення листової фракції з сухої листостеблової маси з мінімальним пошкодженням стеблової фракції. Поставлена задача вирішується тим, що в установці для фракціонування сухої листостеблової маси, що містить завантажувальний пристрій, сепараційні барабани з робочими елементами, розміщені в корпусі в одній горизонтальній площині, встановлену під сепараційними барабанами похилу скатну дошку та привод, згідно з корисної моделлю, крайні барабани, а саме приймально-сепараційний та вивантажувально-сепараційний, виконані з можливістю горизонтального переміщення відносно середнього сепараційного барабана, вивантажувально-сепараційний барабан виконаний з можливістю зустрічного обертання відносно сепараційного барабана, зміни швидкості обертання та вертикального переміщення, а робочі елементи сепараційних барабанів виконані еластичними у формі зрізаного конуса. Виконання крайніх барабанів, приймально-сепараційного та вивантажувальносепараційного, з можливістю горизонтального переміщення відносно середнього сепараційного барабана, дає можливість підвищити якість відділеної листової фракції з сухої листостеблової маси з максимальним відділенням листя і суцвіть від стебла з мінімальними пошкодженнями стеблової фракції. Виконання вивантажувально-сепараційного барабана з можливістю зустрічного обертання відносно сепараційного та зміни швидкості його обертання дає можливість додаткового доочищення маси та протягування очищеної маси до похилої скатної дошки, де відбувається додаткове очищення стебел від листової маси. Виконання вивантажувально-сепараційного барабана з можливістю вертикального переміщення дає змогу регулювати переміщення сухої листостеблової маси і відповідного очищення листової маси за рахунок тривалості знаходження у зоні роботи сепараційних барабанів, що забезпечує якісне фракціонування сухої листостеблової маси різних сільськогосподарських культур. Виконання робочих елементів сепараційних барабанів еластичними у формі зрізаного конуса забезпечує розділення сухої листостеблової маси на фракції у "м'якому" режимі, стебла майже не ушкоджуються. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 зображена установка для фракціонування сухої листостеблової маси, вид збоку, на Фіг.2 - те ж саме, вид зверху. Установка для фракціонування сухої листостеблової маси містить завантажувальний пристрій 1, щонайменш три сепараційні барабани: приймально-сепараційний 2, сепараційний 3 та вивантажувально-сепараційний 4 з еластичними робочими елементами 5 у формі зрізаного конуса.Сепараційні барабани розміщені в корпусі 6 в одній горизонтальній площині, а під ними встановлена похила скатна дошка 7 у вигляді решета. Привод складається з електродвигуна 8, з'єднаного за допомогою ведучих і ведених зірочок ланцюговою передачею 9 із сепараційними барабанами 2, 3, 4. Підшипникові вузли 10 приймально-сепараційного 2 та вивантажувально 1 UA 69382 U 5 10 15 20 сепараційного 4 барабанів закріплені на корпусі 6 з можливістю регулювання горизонтального переміщення цих сепараційних барабанів відносно сепараційного барабана 3. Над корпусом 6 розташована завантажувальна ємність 11. Знизу під похилою скатною дошкою 7 встановлено збирально-накопичувальний бункер 12, який має вивантажувальну горловину 13. Установка для фракціонування сухої листостеблової маси працює таким чином. Вмикається привод, сепараційні барабани 2, 3 і 4 починаються обертатися, і одночасно суха листостеблова маса подається завантажувальним пристроєм 1 у завантажувальну ємність 11, звідки захоплюється еластичними робочими елементами 5 приймального-сепараційного барабана 2, де суха листостеблова маса частково розділяється на фракції і подається у зону дії сепараційного барабана 3. Основна сепарація сухої листостеблової маси здійснюється за рахунок тривалого перебування маси в зоні дії сепараційного барабана 3, внаслідок чого листова фракція просипається в міжбарабанні зазори. За рахунок можливості вертикального переміщення та зміни швидкості обертання вивантажувально-сепараційного барабана 4 є можливість змінювати час перебування сухої листостеблової маси в зоні дії сепараційного барабана 3 для регулювання процесу фракціонування при роботі з різними сухими листостебловими масами сільськогосподарських культур. Доочищення та вивантаження вихідної маси здійснюється за рахунок протягування в зазор між сепараційним 3 та вивантажувально-сепараційним 4 барабанами, де відбувається остаточне відділення листової фракції від стебел з їх мінімальним пошкодженням. Частина стебел із листовою фракцією, яка пройшла між приймально-сепараційним 2 і сепараційним 3 барабанами, та основна частина стебел, що потрапляє з вивантажувально-сепараційного барабана 4, сходять по похилій скатній дошці 7, на якій відбувається просіювання залишків листя, у збирально-накопичувальний бункер 12. Вивантаження листової фракції з збирально-накопичувального бункера 12 виконується через вивантажувальну горловину 13. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Установка для фракціонування сухої листостеблової маси, що містить завантажувальний пристрій, сепараційні барабани з робочими елементами, розміщені в корпусі в одній горизонтальній площині, встановлену під сепараційними барабанами похилу скатну дошку та привод, яка відрізняється тим, що крайні барабани, а саме приймально-сепараційний та вивантажувально-сепараційний, виконані з можливістю горизонтального переміщення відносно середнього сепараційного барабана, вивантажувально-сепараційний барабан виконаний з можливістю зустрічного обертання відносно сепараційного барабана, зміни швидкості обертання та вертикального переміщення, а робочі елементи сепараційних барабанів виконані еластичними у формі зрізаного конуса. 2 UA 69382 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
