Сітка папероробної машини для створення двоступінчастих водяних знаків та спосіб виготовлення цієї сітки

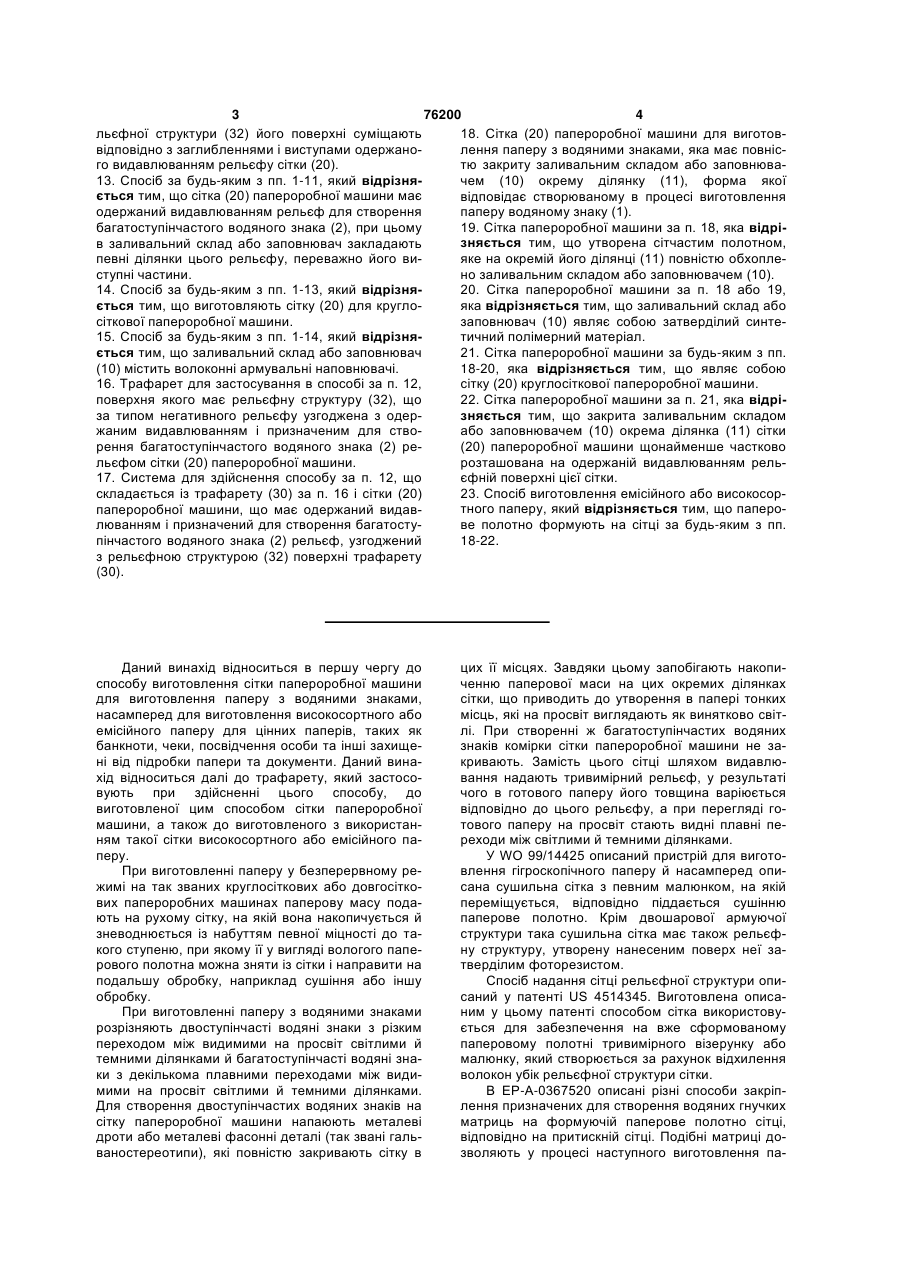

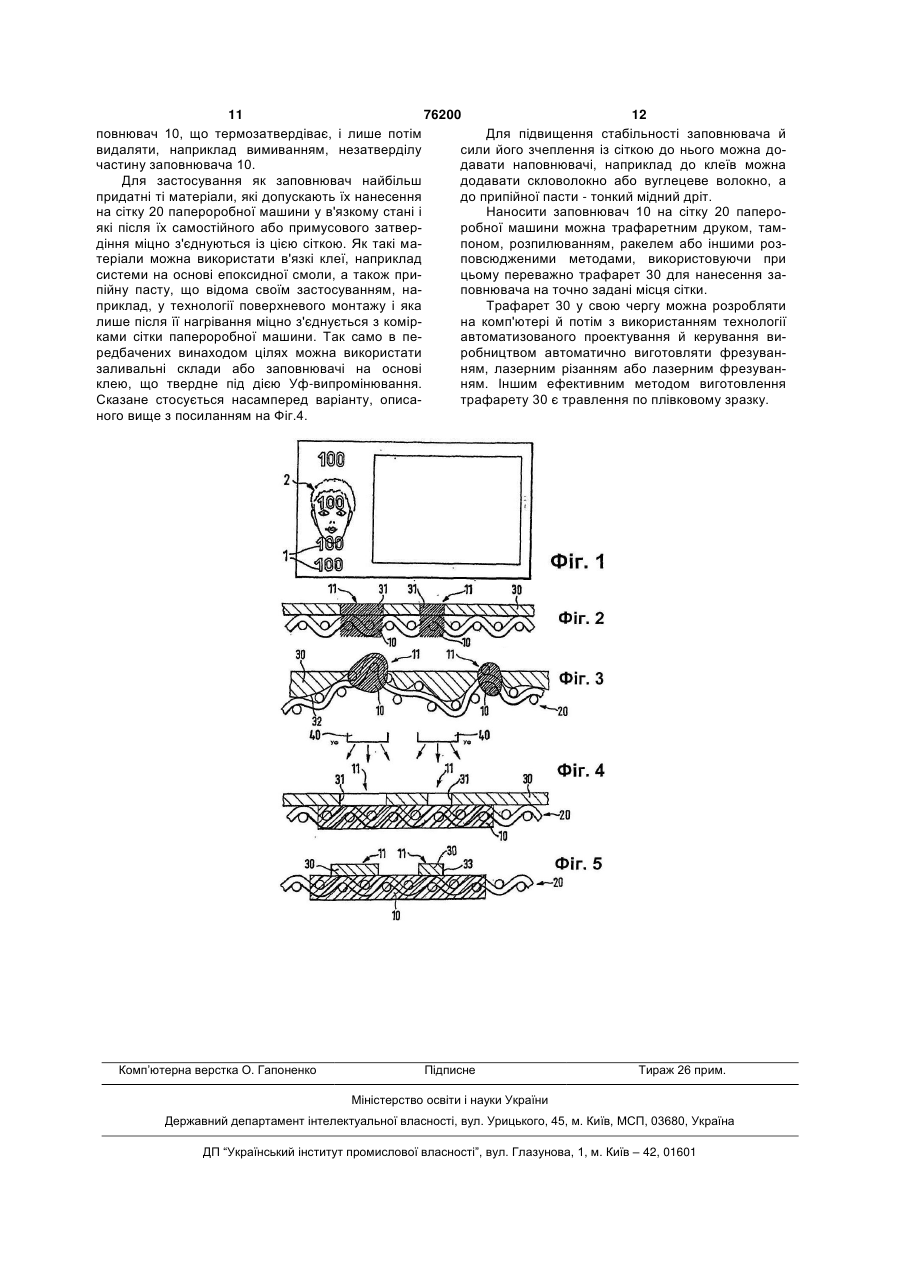

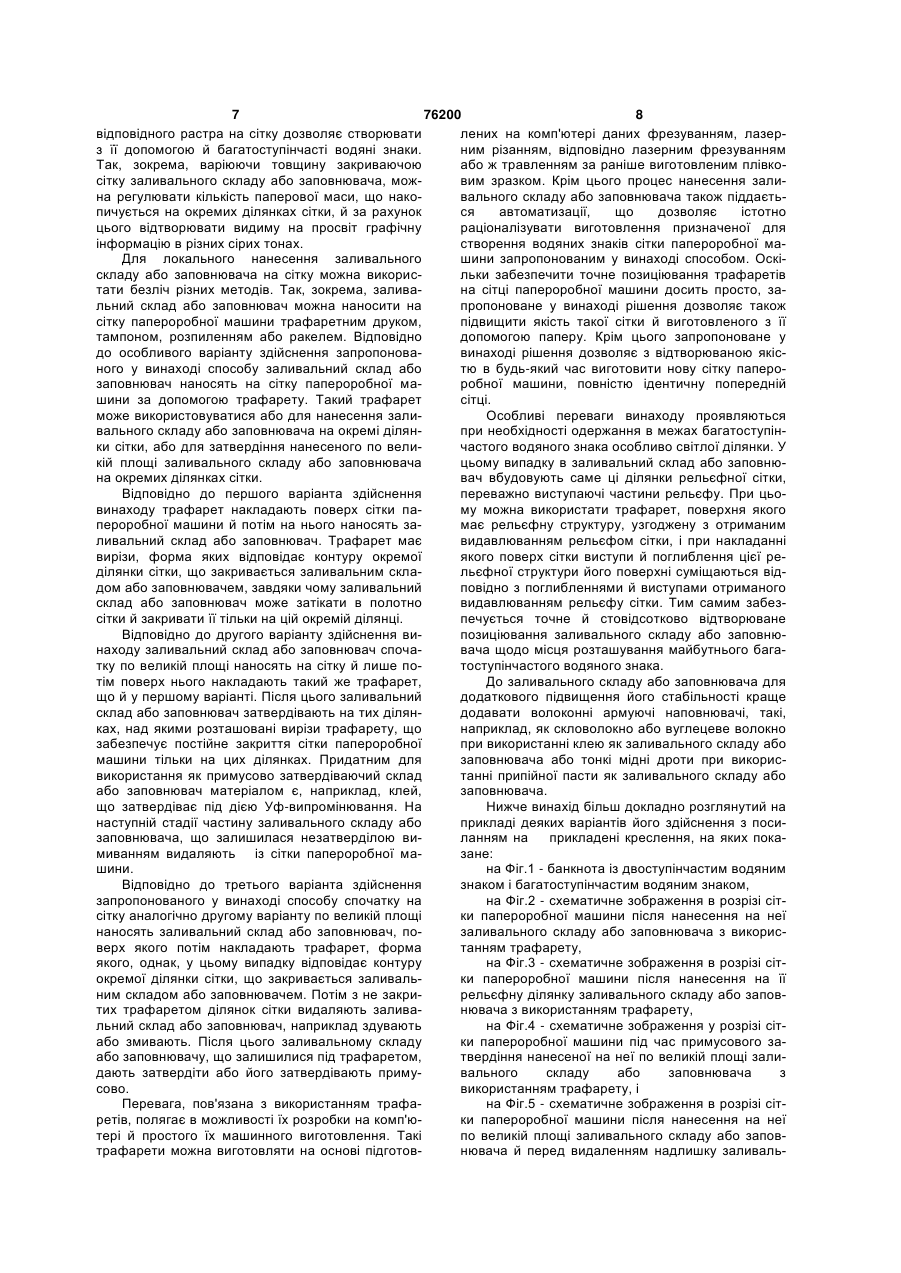

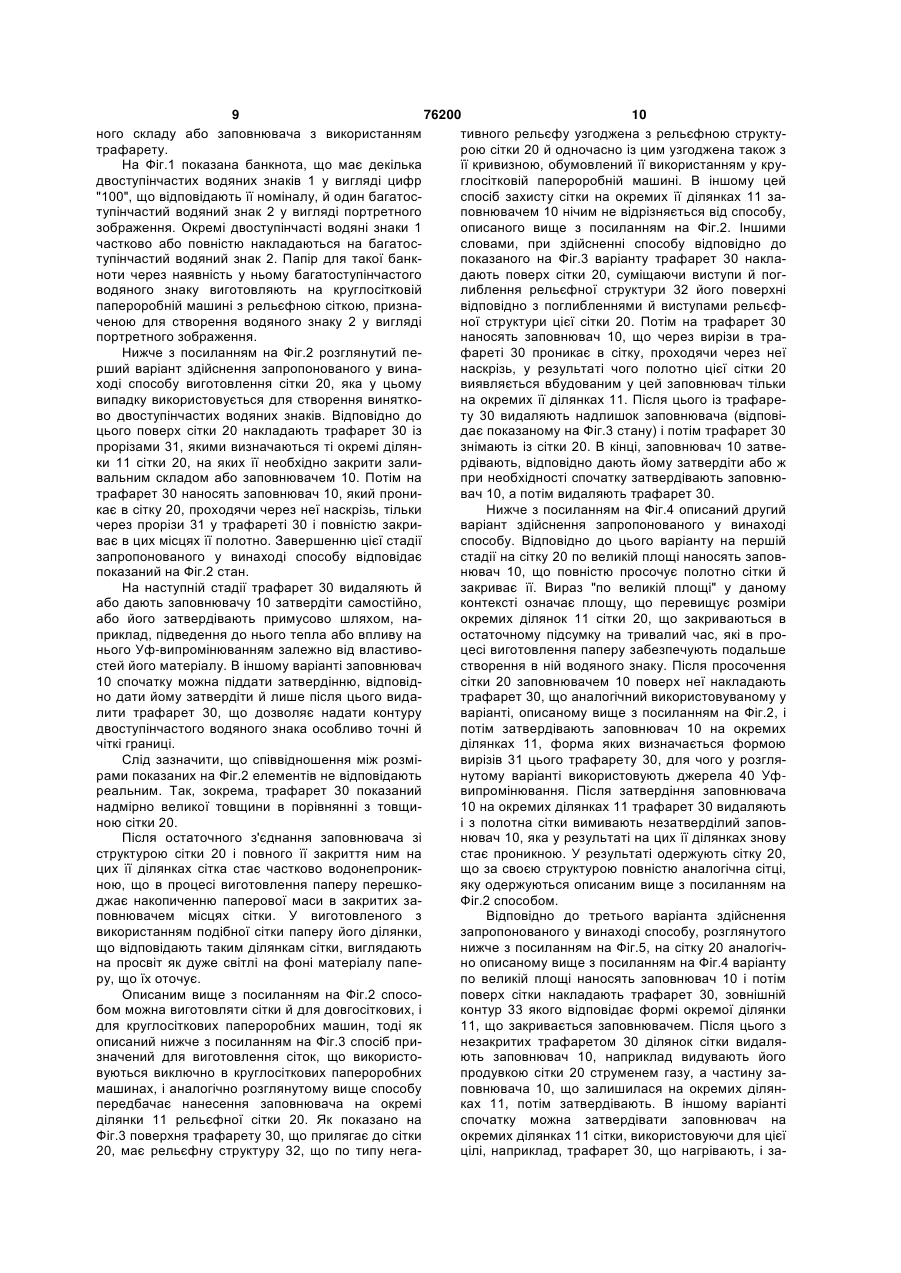

1. Спосіб виготовлення сітки (20) папероробної машини для виготовлення паперу з водяними знаками (1), який полягає в тому, що готують сітку (20) папероробної машини й потім на сітку (20) наносять заливальний склад або заповнювач (10), повністю закриваючи сітку (20) на окремій її ділянці (11), форма якої відповідає створюваному надалі при виготовленні паперу водяному знаку (1). 2. Спосіб за п. 1, який відрізняється тим, що заливальний склад або заповнювач наносять у вигляді растра. 3. Спосіб за п. 1 або 2, який відрізняється тим, що заливальний склад або заповнювач (10) отверджують, одержуючи міцне з'єднання між ним і сіткою (20) папероробної машини. 4. Спосіб за будь-яким з пп. 1-3, який відрізняється тим, що на стадії нанесення заливального складу або заповнювача (10) або на стадії його затвердіння використовують трафарет (30). 5. Спосіб за п. 4, який відрізняється тим, що трафарет (30) має виріз (31), форма якого відповідає контуру окремої ділянки (11) сітки, який закривається заливальним складом або заповнювачем, і заливальний склад або заповнювач (10) наносять на сітку (20) папероробної машини через виріз (31) у трафареті (30). 6. Спосіб за п. 4, який відрізняється тим, що заливальний склад або заповнювач (10) наносять по великій площі, а трафарет (30) використовують 2 (19) 1 3 76200 4 льєфної структури (32) його поверхні суміщають 18. Сітка (20) папероробної машини для виготоввідповідно з заглибленнями і виступами одержанолення паперу з водяними знаками, яка має повнісго видавлюванням рельєфу сітки (20). тю закриту заливальним складом або заповнюва13. Спосіб за будь-яким з пп. 1-11, який відрізнячем (10) окрему ділянку (11), форма якої ється тим, що сітка (20) папероробної машини має відповідає створюваному в процесі виготовлення одержаний видавлюванням рельєф для створення паперу водяному знаку (1). 19. Сітка папероробної машини за п. 18, яка відрібагатоступінчастого водяного знака (2), при цьому зняється тим, що утворена сітчастим полотном, в заливальний склад або заповнювач закладають певні ділянки цього рельєфу, переважно його вияке на окремій його ділянці (11) повністю обхоплеступні частини. но заливальним складом або заповнювачем (10). 14. Спосіб за будь-яким з пп. 1-13, який відрізня20. Сітка папероробної машини за п. 18 або 19, ється тим, що виготовляють сітку (20) для круглояка відрізняється тим, що заливальний склад або сіткової папероробної машини. заповнювач (10) являє собою затверділий синте15. Спосіб за будь-яким з пп. 1-14, який відрізнятичний полімерний матеріал. ється тим, що заливальний склад або заповнювач 21. Сітка папероробної машини за будь-яким з пп. 18-20, яка відрізняється тим, що являє собою (10) містить волоконні армувальні наповнювачі. 16. Трафарет для застосування в способі за п. 12, сітку (20) круглосіткової папероробної машини. 22. Сітка папероробної машини за п. 21, яка відріповерхня якого має рельєфну структуру (32), що зняється тим, що закрита заливальним складом за типом негативного рельєфу узгоджена з одержаним видавлюванням і призначеним для ствоабо заповнювачем (10) окрема ділянка (11) сітки рення багатоступінчастого водяного знака (2) ре(20) папероробної машини щонайменше частково льєфом сітки (20) папероробної машини. розташована на одержаній видавлюванням рель17. Система для здійснення способу за п. 12, що єфній поверхні цієї сітки. складається із трафарету (30) за п. 16 і сітки (20) 23. Спосіб виготовлення емісійного або високосортного паперу, який відрізняється тим, що паперопапероробної машини, що має одержаний видавлюванням і призначений для створення багатостуве полотно формують на сітці за будь-яким з пп. пінчастого водяного знака (2) рельєф, узгоджений 18-22. з рельєфною структурою (32) поверхні трафарету (30). Даний винахід відноситься в першу чергу до способу виготовлення сітки папероробної машини для виготовлення паперу з водяними знаками, насамперед для виготовлення високосортного або емісійного паперу для цінних паперів, таких як банкноти, чеки, посвідчення особи та інші захищені від підробки папери та документи. Даний винахід відноситься далі до трафарету, який застосовують при здійсненні цього способу, до виготовленої цим способом сітки папероробної машини, а також до виготовленого з використанням такої сітки високосортного або емісійного паперу. При виготовленні паперу у безперервному режимі на так званих круглосіткових або довгосіткових папероробних машинах паперову масу подають на рухому сітку, на якій вона накопичується й зневоднюється із набуттям певної міцності до такого ступеню, при якому її у вигляді вологого паперового полотна можна зняти із сітки і направити на подальшу обробку, наприклад сушіння або іншу обробку. При виготовленні паперу з водяними знаками розрізняють двоступінчасті водяні знаки з різким переходом між видимими на просвіт світлими й темними ділянками й багатоступінчасті водяні знаки з декількома плавними переходами між видимими на просвіт світлими й темними ділянками. Для створення двоступінчастих водяних знаків на сітку папероробної машини напаюють металеві дроти або металеві фасонні деталі (так звані гальваностереотипи), які повністю закривають сітку в цих її місцях. Завдяки цьому запобігають накопиченню паперової маси на цих окремих ділянках сітки, що приводить до утворення в папері тонких місць, які на просвіт виглядають як винятково світлі. При створенні ж багатоступінчастих водяних знаків комірки сітки папероробної машини не закривають. Замість цього сітці шляхом видавлювання надають тривимірний рельєф, у результаті чого в готового паперу його товщина варіюється відповідно до цього рельєфу, а при перегляді готового паперу на просвіт стають видні плавні переходи між світлими й темними ділянками. У WO 99/14425 описаний пристрій для виготовлення гігроскопічного паперу й насамперед описана сушильна сітка з певним малюнком, на якій переміщується, відповідно піддається сушінню паперове полотно. Крім двошарової армуючої структури така сушильна сітка має також рельєфну структуру, утворену нанесеним поверх неї затверділим фоторезистом. Спосіб надання сітці рельєфної структури описаний у патенті US 4514345. Виготовлена описаним у цьому патенті способом сітка використовується для забезпечення на вже сформованому паперовому полотні тривимірного візерунку або малюнку, який створюється за рахунок відхилення волокон убік рельєфної структури сітки. В ЕР-А-0367520 описані різні способи закріплення призначених для створення водяних гнучких матриць на формуючій паперове полотно сітці, відповідно на притискній сітці. Подібні матриці дозволяють у процесі наступного виготовлення па 5 76200 6 перу створювати в ньому водяні знаки. шини й способу виготовлення сітки папероробної На відміну від двоступінчастих водяних знаків машини відповідно до ознак незалежних пунктів багатоступінчасті водяні знаки можна створювати формули винаходу. У винаході пропонується татільки на круглосіткових папероробних машинах, кож призначений для застосування в цьому спосооскільки їх сітки мають порівняно високу твердість. бі трафарет особливого виконання. Кращі варіанти У довгосіткових же папероробних машин їх сітка здійснення винаходи наведені у відповідних залевиконана у вигляді нескінченної, що рухається по жних пунктах формули. замкнутій траєкторії стрічки, багаторазовий переДаний винахід заснований на тому припущенгин якої в точках зміни напрямку її руху привів би ні, що для надання сітці папероробної машини до руйнування видавленого на ній рельєфу, перерельєфної структури немає необхідності викориспризначеного для створення багатоступінчастих товувати дроти або гальваностереотипи з метою водяних знаків. Однак виготовлення паперу з возакрити розташовані під ними ділянки сітки. Більдяними знаками й на круглосіткових папероробних ше того, сітку цілком достатньо просто закрити машинах пов'язано зі значними витратами часу й яким-небудь чином саме на цих її ділянках, для коштів, у зв'язку із чим тиснені багатоступінчасті чого відповідно до винаходу пропонується викориводяні знаки використовуються тільки при виготостати заливальний склад або заповнювач, що навленні паперів з високим ступенем їх захисту від носять на певні окремі ділянки сітки і який повніспідробки, наприклад банкнот або інших цінних патю закриває її в цих місцях. Запропоноване у перів. винаході рішення дозволяє з не меншою ефективРазом з тим і створення двоступінчастих воністю, що й традиційні гальваностереотипи, досягдяних знаків незважаючи на більш широкі можлити тієї ж цілі, що полягає в запобіганні накопиченвості їх застосування, які здаються на перший погню паперової маси на таких закритих ділянках ляд, пов'язано в багатьох відношеннях зі значними сітки й в одержанні за рахунок цього в папері дуже проблемами. Так, зокрема, напаювання металевих світлих місць. дротів або гальваностереотипів на сітку паперороНанесений на сітку заливальний склад або забної машини пов'язане з високими витратами ручповнювач утворить міцне з'єднання з нею й у краної праці через необхідність залучати для викощому варіанті повністю охоплює полотно сітки. нання цієї роботи вузькоспеціалізованих фахівців і Відповідно до цього заливальний склад або запотому пов'язано також зі значними витратами часу внювач уже неможливо простим шляхом відокрей коштів. Крім цього міцно припаяні до сітки довгомити від сітки папероробної машини, що дозволяє сіткової папероробної машини елементи піддауникнути описаних вище недоліків, пов'язаних з ються високим механічним навантаженням і неріднапаюванням на сітку гальваностереотипів. Як ко від'єднуються від сітки, що негативно заливальний склад або заповнювач можна викопозначається на безпеці виробництва і якості прористати всі ті матеріали, які допускають їх нанедукції, оскільки елементи, що від'єдналися від сітсення на сітку папероробної машини у в'язкому ки, можуть застрявати в її комірках і приводити до стані і які після їх додаткової обробки або самосушкодження паперового полотна. тійного отвердіння міцно з'єднуються із сіткою паАналогічні проблеми виникають і при створенпероробної машини. Як подібні матеріали можна ні водяних знаків на круглосіткових папероробних використати, наприклад, в'язкі клеї, наприклад машинах і насамперед у тих випадках, коли двоссистеми на основі епоксидних смол, або припійну тупінчастий водяний знак комбінують із тисненим пасту, які міцно з'єднуються з комірками сітки тільбагатоступінчастим водяним знаком з метою, наки після нагрівання. Для цих же цілей можна викоприклад, виділити в ньому певні деталі, розчерки, ристати й в'язкі склади, які під дією радіації отвергерби або аналогічні графічні елементи за рахунок дівають, наприклад клеї, які отвердівають під дією їх виконання особливо світлими. Уф-випромінювання. Особливі проблеми пов'язані насамперед із Запропоноване у винаході рішення може визакріпленням гальваностереотипів на рельєфних користовуватися й у довгосіткових, і в круглосіткоділянках сітки папероробної машини. Крім цього вих папероробних машинах. У випадку круглосітзначні складності виникають і з точним позиціюкових папероробних машин до вибору матеріалу, ванням гальваностереотипів на таких рельєфних що використовують як заливальний склад або заділянках сітки папероробної машини. Відповідно повнювач, через більш низьке механічне навантапроблематичним є й повторне закріплення на сітці ження на сітку пред'являються порівняно низькі елементів, що відкріпилися від неї, точно в тому ж вимоги, що допускає використання в цих цілях самому положенні. навіть крихких матеріалів. При застосуванні ж заВиходячи з вищевикладеного, в основу даного пропонованого у винаході рішення в довгосіткових винаходу було покладене завдання розробити папероробних машинах до пружності й еластичносітку папероробної машини й спосіб виготовлення сті заливального складу або заповнювача висувасітки папероробної машини для виготовлення паються підвищені вимоги, оскільки такий матеріал перу з водяними знаками з використанням для їх не повинен руйнуватися на закритих ним ділянках формування засобів, які були б простими й недосітки через багаторазовий її перегин у точках зміни рогими у виготовленні й дозволяли б точно їх понапрямку її руху. У цьому випадку можна викорисзиціювати в тому числі й на рельєфних ділянках тати, наприклад, такі матеріали, як гума або інші сітки і які були б здатні витримувати навіть високі еластомери. навантаження. Даний винахід не обмежений також створенЗазначене завдання вирішується відповідно ням двоступінчастих водяних знаків. Нанесення до винаходу за допомогою сітки папероробної мазаливального складу або заповнювача у вигляді 7 76200 8 відповідного растра на сітку дозволяє створювати лених на комп'ютері даних фрезуванням, лазерз її допомогою й багатоступінчасті водяні знаки. ним різанням, відповідно лазерним фрезуванням Так, зокрема, варіюючи товщину закриваючою або ж травленням за раніше виготовленим плівкосітку заливального складу або заповнювача, можвим зразком. Крім цього процес нанесення залина регулювати кількість паперової маси, що наковального складу або заповнювача також піддаєтьпичується на окремих ділянках сітки, й за рахунок ся автоматизації, що дозволяє істотно цього відтворювати видиму на просвіт графічну раціоналізувати виготовлення призначеної для інформацію в різних сірих тонах. створення водяних знаків сітки папероробної маДля локального нанесення заливального шини запропонованим у винаході способом. Оскіскладу або заповнювача на сітку можна викорисльки забезпечити точне позиціювання трафаретів тати безліч різних методів. Так, зокрема, заливана сітці папероробної машини досить просто, зальний склад або заповнювач можна наносити на пропоноване у винаході рішення дозволяє також сітку папероробної машини трафаретним друком, підвищити якість такої сітки й виготовленого з її тампоном, розпиленням або ракелем. Відповідно допомогою паперу. Крім цього запропоноване у до особливого варіанту здійснення запропоновавинаході рішення дозволяє з відтворюваною якісного у винаході способу заливальний склад або тю в будь-який час виготовити нову сітку паперозаповнювач наносять на сітку папероробної маробної машини, повністю ідентичну попередній шини за допомогою трафарету. Такий трафарет сітці. може використовуватися або для нанесення залиОсобливі переваги винаходу проявляються вального складу або заповнювача на окремі ділянпри необхідності одержання в межах багатоступінки сітки, або для затвердіння нанесеного по величастого водяного знака особливо світлої ділянки. У кій площі заливального складу або заповнювача цьому випадку в заливальний склад або заповнюна окремих ділянках сітки. вач вбудовують саме ці ділянки рельєфної сітки, Відповідно до першого варіанта здійснення переважно виступаючі частини рельєфу. При цьовинаходу трафарет накладають поверх сітки паму можна використати трафарет, поверхня якого пероробної машини й потім на нього наносять замає рельєфну структуру, узгоджену з отриманим ливальний склад або заповнювач. Трафарет має видавлюванням рельєфом сітки, і при накладанні вирізи, форма яких відповідає контуру окремої якого поверх сітки виступи й поглиблення цієї реділянки сітки, що закривається заливальним склальєфної структури його поверхні суміщаються віддом або заповнювачем, завдяки чому заливальний повідно з поглибленнями й виступами отриманого склад або заповнювач може затікати в полотно видавлюванням рельєфу сітки. Тим самим забезсітки й закривати її тільки на цій окремій ділянці. печується точне й стовідсотково відтворюване Відповідно до другого варіанту здійснення випозиціювання заливального складу або заповнюнаходу заливальний склад або заповнювач спочавача щодо місця розташування майбутнього багатку по великій площі наносять на сітку й лише потоступінчастого водяного знака. тім поверх нього накладають такий же трафарет, До заливального складу або заповнювача для що й у першому варіанті. Після цього заливальний додаткового підвищення його стабільності краще склад або заповнювач затвердівають на тих діляндодавати волоконні армуючі наповнювачі, такі, ках, над якими розташовані вирізи трафарету, що наприклад, як скловолокно або вуглецеве волокно забезпечує постійне закриття сітки папероробної при використанні клею як заливального складу або машини тільки на цих ділянках. Придатним для заповнювача або тонкі мідні дроти при викорисвикористання як примусово затвердіваючий склад танні припійної пасти як заливального складу або або заповнювач матеріалом є, наприклад, клей, заповнювача. що затвердіває під дією Уф-випромінювання. На Нижче винахід більш докладно розглянутий на наступній стадії частину заливального складу або прикладі деяких варіантів його здійснення з посизаповнювача, що залишилася незатверділою виланням на прикладені креслення, на яких покамиванням видаляють із сітки папероробної мазане: шини. на Фіг.1 - банкнота із двоступінчастим водяним Відповідно до третього варіанта здійснення знаком і багатоступінчастим водяним знаком, запропонованого у винаході способу спочатку на на Фіг.2 - схематичне зображення в розрізі сітсітку аналогічно другому варіанту по великій площі ки папероробної машини після нанесення на неї наносять заливальний склад або заповнювач, позаливального складу або заповнювача з викорисверх якого потім накладають трафарет, форма танням трафарету, якого, однак, у цьому випадку відповідає контуру на Фіг.3 - схематичне зображення в розрізі сітокремої ділянки сітки, що закривається заливальки папероробної машини після нанесення на її ним складом або заповнювачем. Потім з не закрирельєфну ділянку заливального складу або заповтих трафаретом ділянок сітки видаляють заливанювача з використанням трафарету, льний склад або заповнювач, наприклад здувають на Фіг.4 - схематичне зображення у розрізі сітабо змивають. Після цього заливальному складу ки папероробної машини під час примусового заабо заповнювачу, що залишилися під трафаретом, твердіння нанесеної на неї по великій площі залидають затвердіти або його затвердівають примувального складу або заповнювача з сово. використанням трафарету, і Перевага, пов'язана з використанням трафана Фіг.5 - схематичне зображення в розрізі сітретів, полягає в можливості їх розробки на комп'юки папероробної машини після нанесення на неї тері й простого їх машинного виготовлення. Такі по великій площі заливального складу або заповтрафарети можна виготовляти на основі підготовнювача й перед видаленням надлишку заливаль 9 76200 10 ного складу або заповнювача з використанням тивного рельєфу узгоджена з рельєфною структутрафарету. рою сітки 20 й одночасно із цим узгоджена також з На Фіг.1 показана банкнота, що має декілька її кривизною, обумовлений її використанням у крудвоступінчастих водяних знаків 1 у вигляді цифр глосітковій папероробній машині. В іншому цей "100", що відповідають її номіналу, й один багатосспосіб захисту сітки на окремих її ділянках 11 затупінчастий водяний знак 2 у вигляді портретного повнювачем 10 нічим не відрізняється від способу, зображення. Окремі двоступінчасті водяні знаки 1 описаного вище з посиланням на Фіг.2. Іншими частково або повністю накладаються на багатоссловами, при здійсненні способу відповідно до тупінчастий водяний знак 2. Папір для такої банкпоказаного на Фіг.3 варіанту трафарет 30 накланоти через наявність у ньому багатоступінчастого дають поверх сітки 20, суміщаючи виступи й погводяного знаку виготовляють на круглосітковій либлення рельєфної структури 32 його поверхні папероробній машині з рельєфною сіткою, признавідповідно з поглибленнями й виступами рельєфченою для створення водяного знаку 2 у вигляді ної структури цієї сітки 20. Потім на трафарет 30 портретного зображення. наносять заповнювач 10, що через вирізи в траНижче з посиланням на Фіг.2 розглянутий пефареті 30 проникає в сітку, проходячи через неї рший варіант здійснення запропонованого у винанаскрізь, у результаті чого полотно цієї сітки 20 ході способу виготовлення сітки 20, яка у цьому виявляється вбудованим у цей заповнювач тільки випадку використовується для створення виняткона окремих її ділянках 11. Після цього із трафарево двоступінчастих водяних знаків. Відповідно до ту 30 видаляють надлишок заповнювача (відповіцього поверх сітки 20 накладають трафарет 30 із дає показаному на Фіг.3 стану) і потім трафарет 30 прорізами 31, якими визначаються ті окремі ділянзнімають із сітки 20. В кінці, заповнювач 10 затвеки 11 сітки 20, на яких її необхідно закрити залирдівають, відповідно дають йому затвердіти або ж вальним складом або заповнювачем 10. Потім на при необхідності спочатку затвердівають заповнютрафарет 30 наносять заповнювач 10, який пронивач 10, а потім видаляють трафарет 30. кає в сітку 20, проходячи через неї наскрізь, тільки Нижче з посиланням на Фіг.4 описаний другий через прорізи 31 у трафареті 30 і повністю закриваріант здійснення запропонованого у винаході ває в цих місцях її полотно. Завершенню цієї стадії способу. Відповідно до цього варіанту на першій запропонованого у винаході способу відповідає стадії на сітку 20 по великій площі наносять заповпоказаний на Фіг.2 стан. нювач 10, що повністю просочує полотно сітки й На наступній стадії трафарет 30 видаляють й закриває її. Вираз "по великій площі" у даному або дають заповнювачу 10 затвердіти самостійно, контексті означає площу, що перевищує розміри або його затвердівають примусово шляхом, наокремих ділянок 11 сітки 20, що закриваються в приклад, підведення до нього тепла або впливу на остаточному підсумку на тривалий час, які в пронього Уф-випромінюванням залежно від властивоцесі виготовлення паперу забезпечують подальше стей його матеріалу. В іншому варіанті заповнювач створення в ній водяного знаку. Після просочення 10 спочатку можна піддати затвердінню, відповідсітки 20 заповнювачем 10 поверх неї накладають но дати йому затвердіти й лише після цього видатрафарет 30, що аналогічний використовуваному у лити трафарет 30, що дозволяє надати контуру варіанті, описаному вище з посиланням на Фіг.2, і двоступінчастого водяного знака особливо точні й потім затвердівають заповнювач 10 на окремих чіткі границі. ділянках 11, форма яких визначається формою Слід зазначити, що співвідношення між розмівирізів 31 цього трафарету 30, для чого у розглярами показаних на Фіг.2 елементів не відповідають нутому варіанті використовують джерела 40 Уфреальним. Так, зокрема, трафарет 30 показаний випромінювання. Після затвердіння заповнювача надмірно великої товщини в порівнянні з товщи10 на окремих ділянках 11 трафарет 30 видаляють ною сітки 20. і з полотна сітки вимивають незатверділий заповПісля остаточного з'єднання заповнювача зі нювач 10, яка у результаті на цих її ділянках знову структурою сітки 20 і повного її закриття ним на стає проникною. У результаті одержують сітку 20, цих її ділянках сітка стає частково водонепроникщо за своєю структурою повністю аналогічна сітці, ною, що в процесі виготовлення паперу перешкояку одержуються описаним вище з посиланням на джає накопиченню паперової маси в закритих заФіг.2 способом. повнювачем місцях сітки. У виготовленого з Відповідно до третього варіанта здійснення використанням подібної сітки паперу його ділянки, запропонованого у винаході способу, розглянутого що відповідають таким ділянкам сітки, виглядають нижче з посиланням на Фіг.5, на сітку 20 аналогічна просвіт як дуже світлі на фоні матеріалу папено описаному вище з посиланням на Фіг.4 варіанту ру, що їх оточує. по великій площі наносять заповнювач 10 і потім Описаним вище з посиланням на Фіг.2 спосоповерх сітки накладають трафарет 30, зовнішній бом можна виготовляти сітки й для довгосіткових, і контур 33 якого відповідає формі окремої ділянки для круглосіткових папероробних машин, тоді як 11, що закривається заповнювачем. Після цього з описаний нижче з посиланням на Фіг.3 спосіб принезакритих трафаретом 30 ділянок сітки видалязначений для виготовлення сіток, що використоють заповнювач 10, наприклад видувають його вуються виключно в круглосіткових папероробних продувкою сітки 20 струменем газу, а частину замашинах, і аналогічно розглянутому вище способу повнювача 10, що залишилася на окремих ділянпередбачає нанесення заповнювача на окремі ках 11, потім затвердівають. В іншому варіанті ділянки 11 рельєфної сітки 20. Як показано на спочатку можна затвердівати заповнювач на Фіг.3 поверхня трафарету 30, що прилягає до сітки окремих ділянках 11 сітки, використовуючи для цієї 20, має рельєфну структуру 32, що по типу негацілі, наприклад, трафарет 30, що нагрівають, і за 11 76200 12 повнювач 10, що термозатвердіває, і лише потім Для підвищення стабільності заповнювача й видаляти, наприклад вимиванням, незатверділу сили його зчеплення із сіткою до нього можна дочастину заповнювача 10. давати наповнювачі, наприклад до клеїв можна Для застосування як заповнювач найбільш додавати скловолокно або вуглецеве волокно, а придатні ті матеріали, які допускають їх нанесення до припійної пасти - тонкий мідний дріт. на сітку 20 папероробної машини у в'язкому стані і Наносити заповнювач 10 на сітку 20 папероякі після їх самостійного або примусового затверробної машини можна трафаретним друком, тамдіння міцно з'єднуються із цією сіткою. Як такі мапоном, розпилюванням, ракелем або іншими розтеріали можна використати в'язкі клеї, наприклад повсюдженими методами, використовуючи при системи на основі епоксидної смоли, а також прицьому переважно трафарет 30 для нанесення запійну пасту, що відома своїм застосуванням, наповнювача на точно задані місця сітки. приклад, у технології поверхневого монтажу і яка Трафарет 30 у свою чергу можна розробляти лише після її нагрівання міцно з'єднується з комірна комп'ютері й потім з використанням технології ками сітки папероробної машини. Так само в пеавтоматизованого проектування й керування виредбачених винаходом цілях можна використати робництвом автоматично виготовляти фрезуванзаливальні склади або заповнювачі на основі ням, лазерним різанням або лазерним фрезуванклею, що твердне під дією Уф-випромінювання. ням. Іншим ефективним методом виготовлення Сказане стосується насамперед варіанту, описатрафарету 30 є травлення по плівковому зразку. ного вище з посиланням на Фіг.4. Комп’ютерна верстка О. Гапоненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
