Картоплесаджалка

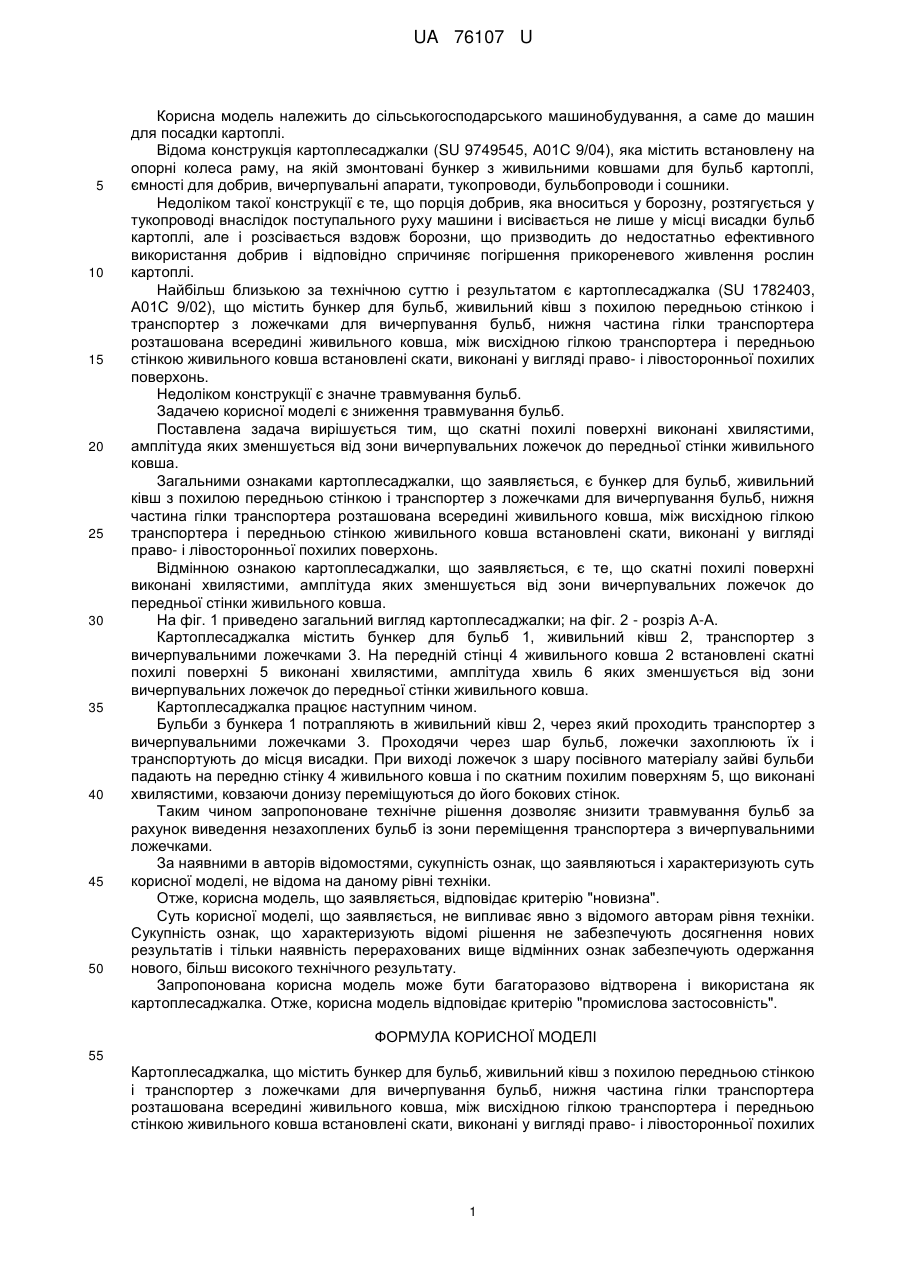

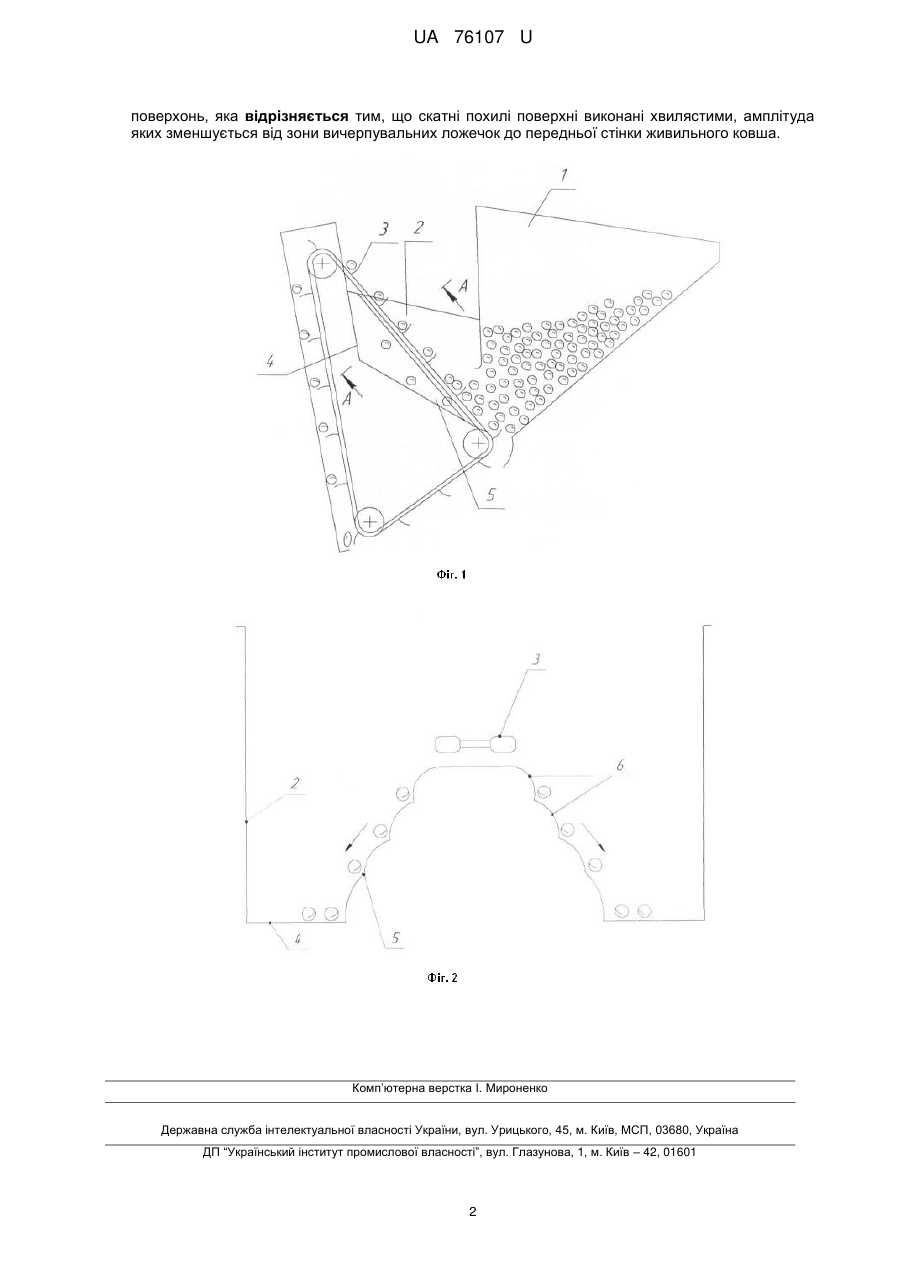

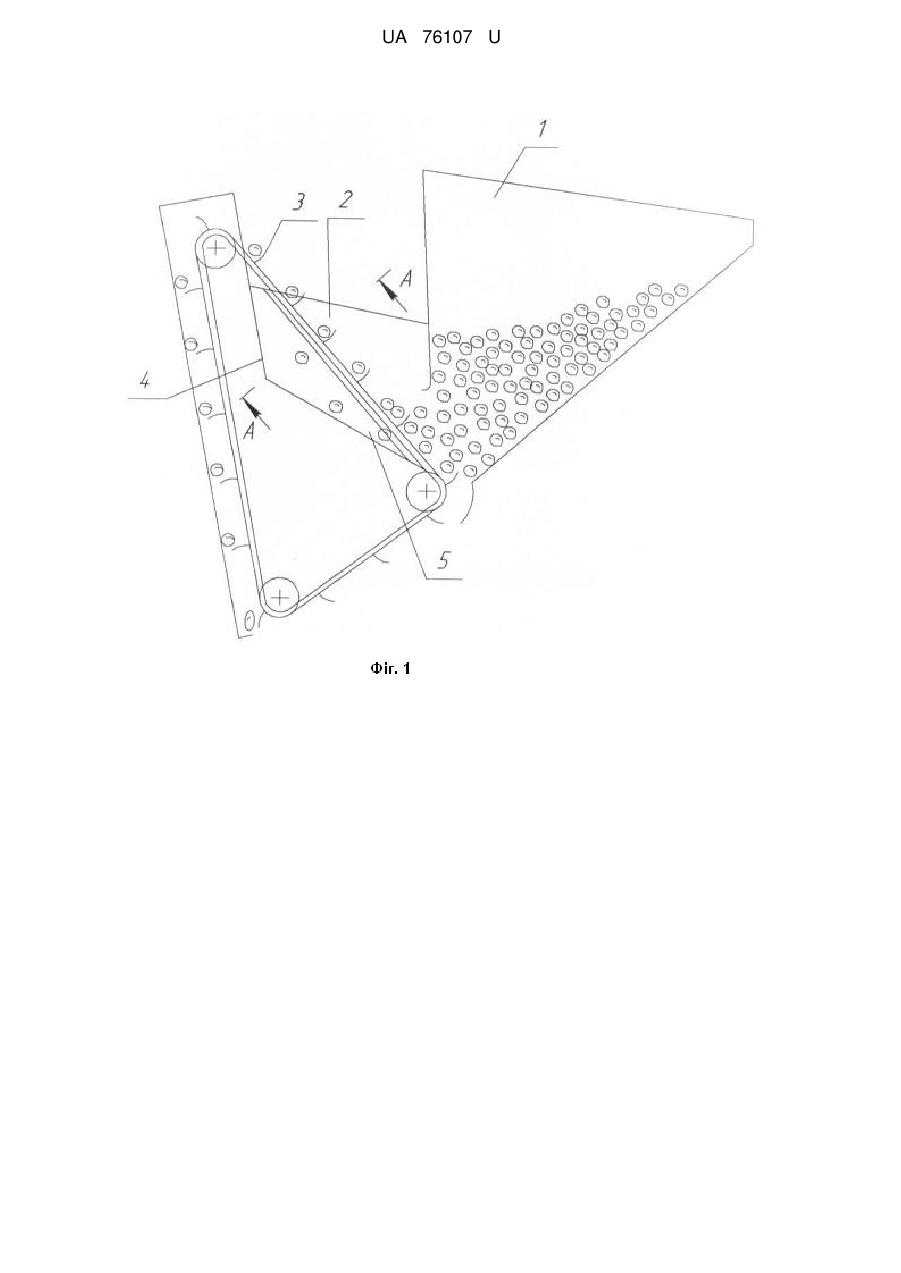

Реферат: UA 76107 U UA 76107 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського машинобудування, а саме до машин для посадки картоплі. Відома конструкція картоплесаджалки (SU 9749545, А01С 9/04), яка містить встановлену на опорні колеса раму, на якій змонтовані бункер з живильними ковшами для бульб картоплі, ємності для добрив, вичерпувальні апарати, тукопроводи, бульбопроводи і сошники. Недоліком такої конструкції є те, що порція добрив, яка вноситься у борозну, розтягується у тукопроводі внаслідок поступального руху машини і висівається не лише у місці висадки бульб картоплі, але і розсівається вздовж борозни, що призводить до недостатньо ефективного використання добрив і відповідно спричиняє погіршення прикореневого живлення рослин картоплі. Найбільш близькою за технічною суттю і результатом є картоплесаджалка (SU 1782403, А01С 9/02), що містить бункер для бульб, живильний ківш з похилою передньою стінкою і транспортер з ложечками для вичерпування бульб, нижня частина гілки транспортера розташована всередині живильного ковша, між висхідною гілкою транспортера і передньою стінкою живильного ковша встановлені скати, виконані у вигляді право- і лівосторонньої похилих поверхонь. Недоліком конструкції є значне травмування бульб. Задачею корисної моделі є зниження травмування бульб. Поставлена задача вирішується тим, що скатні похилі поверхні виконані хвилястими, амплітуда яких зменшується від зони вичерпувальних ложечок до передньої стінки живильного ковша. Загальними ознаками картоплесаджалки, що заявляється, є бункер для бульб, живильний ківш з похилою передньою стінкою і транспортер з ложечками для вичерпування бульб, нижня частина гілки транспортера розташована всередині живильного ковша, між висхідною гілкою транспортера і передньою стінкою живильного ковша встановлені скати, виконані у вигляді право- і лівосторонньої похилих поверхонь. Відмінною ознакою картоплесаджалки, що заявляється, є те, що скатні похилі поверхні виконані хвилястими, амплітуда яких зменшується від зони вичерпувальних ложечок до передньої стінки живильного ковша. На фіг. 1 приведено загальний вигляд картоплесаджалки; на фіг. 2 - розріз А-А. Картоплесаджалка містить бункер для бульб 1, живильний ківш 2, транспортер з вичерпувальними ложечками 3. На передній стінці 4 живильного ковша 2 встановлені скатні похилі поверхні 5 виконані хвилястими, амплітуда хвиль 6 яких зменшується від зони вичерпувальних ложечок до передньої стінки живильного ковша. Картоплесаджалка працює наступним чином. Бульби з бункера 1 потрапляють в живильний ківш 2, через який проходить транспортер з вичерпувальними ложечками 3. Проходячи через шар бульб, ложечки захоплюють їх і транспортують до місця висадки. При виході ложечок з шару посівного матеріалу зайві бульби падають на передню стінку 4 живильного ковша і по скатним похилим поверхням 5, що виконані хвилястими, ковзаючи донизу переміщуються до його бокових стінок. Таким чином запропоноване технічне рішення дозволяє знизити травмування бульб за рахунок виведення незахоплених бульб із зони переміщення транспортера з вичерпувальними ложечками. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як картоплесаджалка. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Картоплесаджалка, що містить бункер для бульб, живильний ківш з похилою передньою стінкою і транспортер з ложечками для вичерпування бульб, нижня частина гілки транспортера розташована всередині живильного ковша, між висхідною гілкою транспортера і передньою стінкою живильного ковша встановлені скати, виконані у вигляді право- і лівосторонньої похилих 1 UA 76107 U поверхонь, яка відрізняється тим, що скатні похилі поверхні виконані хвилястими, амплітуда яких зменшується від зони вичерпувальних ложечок до передньої стінки живильного ковша. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
