Надземний критий пішохідний перехід “хвиля”

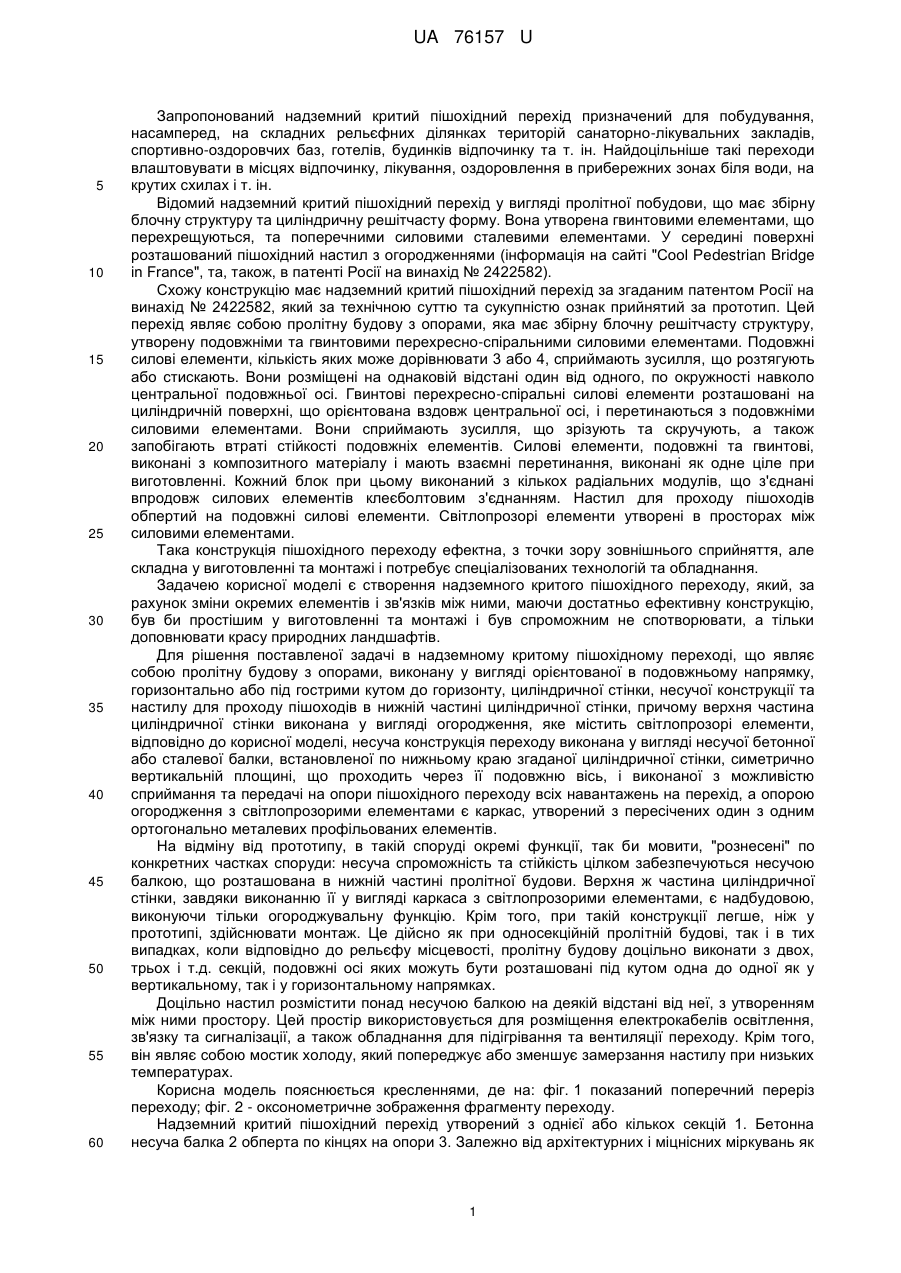

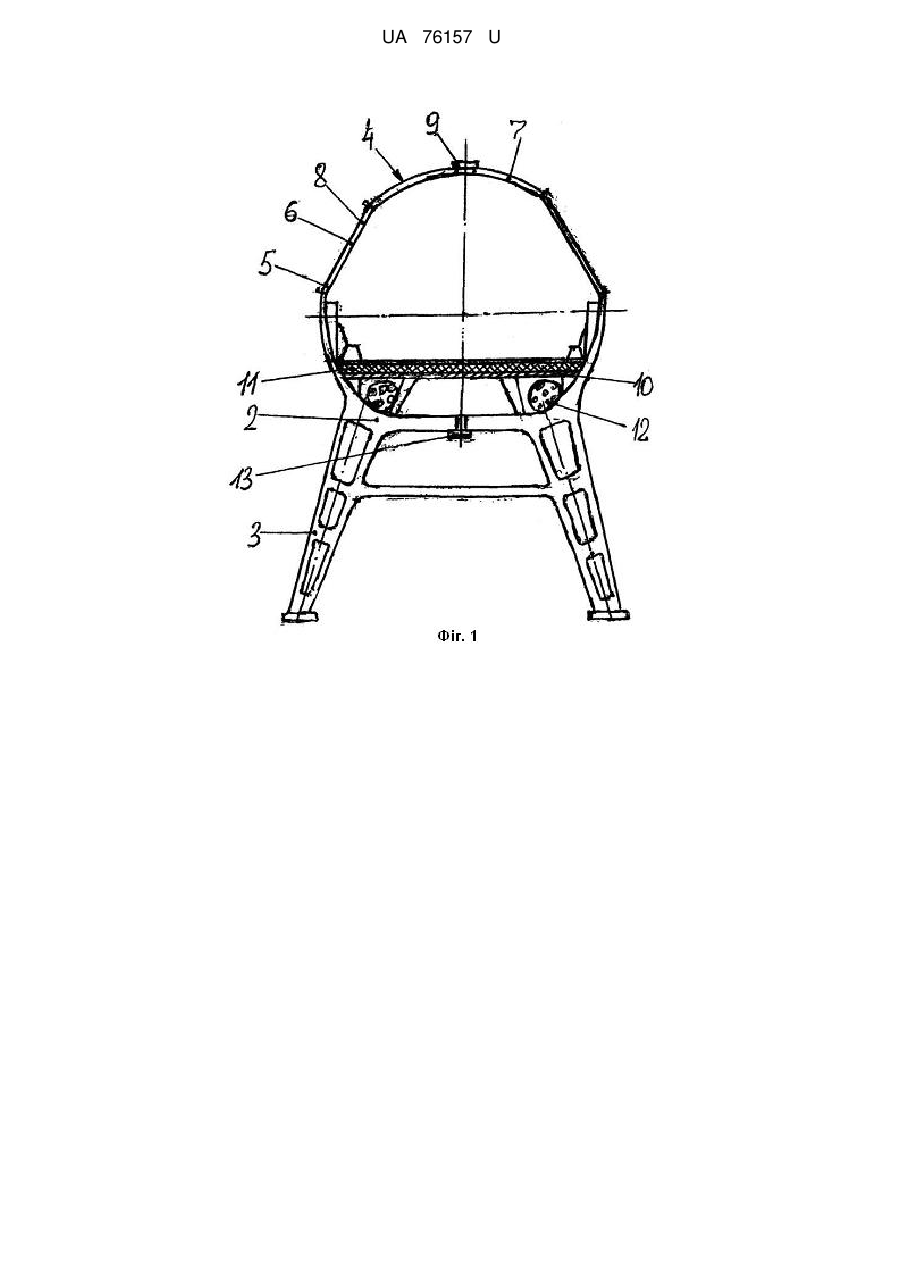

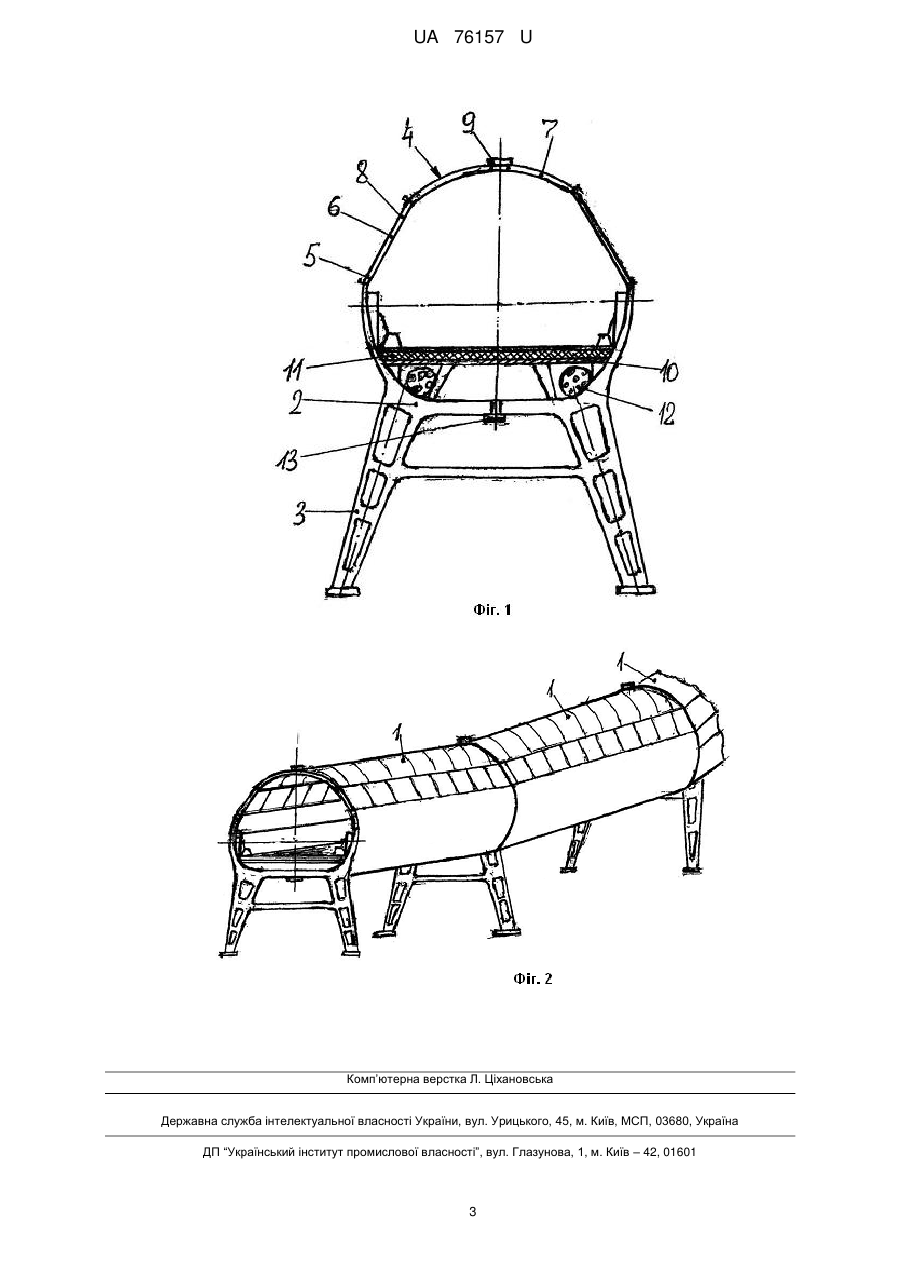

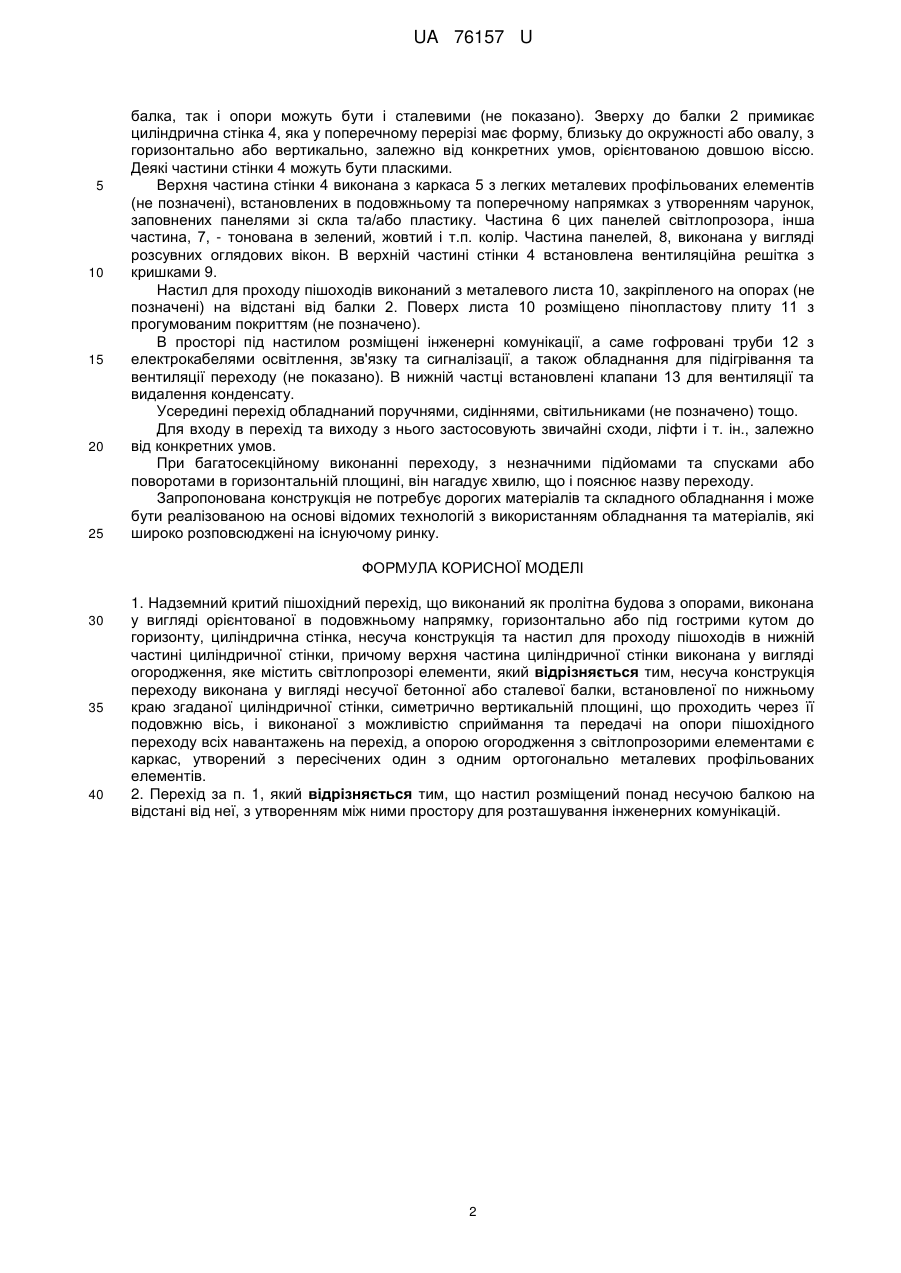

Реферат: UA 76157 U UA 76157 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонований надземний критий пішохідний перехід призначений для побудування, насамперед, на складних рельєфних ділянках територій санаторно-лікувальних закладів, спортивно-оздоровчих баз, готелів, будинків відпочинку та т. ін. Найдоцільніше такі переходи влаштовувати в місцях відпочинку, лікування, оздоровлення в прибережних зонах біля води, на крутих схилах і т. ін. Відомий надземний критий пішохідний перехід у вигляді пролітної побудови, що має збірну блочну структуру та циліндричну решітчасту форму. Вона утворена гвинтовими елементами, що перехрещуються, та поперечними силовими сталевими елементами. У середині поверхні розташований пішохідний настил з огородженнями (інформація на сайті "Cool Pedestrian Bridge in France", та, також, в патенті Росії на винахід № 2422582). Схожу конструкцію має надземний критий пішохідний перехід за згаданим патентом Росії на винахід № 2422582, який за технічною суттю та сукупністю ознак прийнятий за прототип. Цей перехід являє собою пролітну будову з опорами, яка має збірну блочну решітчасту структуру, утворену подовжніми та гвинтовими перехресно-спіральними силовими елементами. Подовжні силові елементи, кількість яких може дорівнювати 3 або 4, сприймають зусилля, що розтягують або стискають. Вони розміщені на однаковій відстані один від одного, по окружності навколо центральної подовжньої осі. Гвинтові перехресно-спіральні силові елементи розташовані на циліндричній поверхні, що орієнтована вздовж центральної осі, і перетинаються з подовжніми силовими елементами. Вони сприймають зусилля, що зрізують та скручують, а також запобігають втраті стійкості подовжніх елементів. Силові елементи, подовжні та гвинтові, виконані з композитного матеріалу і мають взаємні перетинання, виконані як одне ціле при виготовленні. Кожний блок при цьому виконаний з кількох радіальних модулів, що з'єднані впродовж силових елементів клеєболтовим з'єднанням. Настил для проходу пішоходів обпертий на подовжні силові елементи. Світлопрозорі елементи утворені в просторах між силовими елементами. Така конструкція пішохідного переходу ефектна, з точки зору зовнішнього сприйняття, але складна у виготовленні та монтажі і потребує спеціалізованих технологій та обладнання. Задачею корисної моделі є створення надземного критого пішохідного переходу, який, за рахунок зміни окремих елементів і зв'язків між ними, маючи достатньо ефективну конструкцію, був би простішим у виготовленні та монтажі і був спроможним не спотворювати, а тільки доповнювати красу природних ландшафтів. Для рішення поставленої задачі в надземному критому пішохідному переході, що являє собою пролітну будову з опорами, виконану у вигляді орієнтованої в подовжньому напрямку, горизонтально або під гострими кутом до горизонту, циліндричної стінки, несучої конструкції та настилу для проходу пішоходів в нижній частині циліндричної стінки, причому верхня частина циліндричної стінки виконана у вигляді огородження, яке містить світлопрозорі елементи, відповідно до корисної моделі, несуча конструкція переходу виконана у вигляді несучої бетонної або сталевої балки, встановленої по нижньому краю згаданої циліндричної стінки, симетрично вертикальній площині, що проходить через її подовжню вісь, і виконаної з можливістю сприймання та передачі на опори пішохідного переходу всіх навантажень на перехід, а опорою огородження з світлопрозорими елементами є каркас, утворений з пересічених один з одним ортогонально металевих профільованих елементів. На відміну від прототипу, в такій споруді окремі функції, так би мовити, "рознесені" по конкретних частках споруди: несуча спроможність та стійкість цілком забезпечуються несучою балкою, що розташована в нижній частині пролітної будови. Верхня ж частина циліндричної стінки, завдяки виконанню її у вигляді каркаса з світлопрозорими елементами, є надбудовою, виконуючи тільки огороджувальну функцію. Крім того, при такій конструкції легше, ніж у прототипі, здійснювати монтаж. Це дійсно як при односекційній пролітній будові, так і в тих випадках, коли відповідно до рельєфу місцевості, пролітну будову доцільно виконати з двох, трьох і т.д. секцій, подовжні осі яких можуть бути розташовані під кутом одна до одної як у вертикальному, так і у горизонтальному напрямках. Доцільно настил розмістити понад несучою балкою на деякій відстані від неї, з утворенням між ними простору. Цей простір використовується для розміщення електрокабелів освітлення, зв'язку та сигналізації, а також обладнання для підігрівання та вентиляції переходу. Крім того, він являє собою мостик холоду, який попереджує або зменшує замерзання настилу при низьких температурах. Корисна модель пояснюється кресленнями, де на: фіг. 1 показаний поперечний переріз переходу; фіг. 2 - оксонометричне зображення фрагменту переходу. Надземний критий пішохідний перехід утворений з однієї або кількох секцій 1. Бетонна несуча балка 2 обперта по кінцях на опори 3. Залежно від архітектурних і міцнісних міркувань як 1 UA 76157 U 5 10 15 20 25 балка, так і опори можуть бути і сталевими (не показано). Зверху до балки 2 примикає циліндрична стінка 4, яка у поперечному перерізі має форму, близьку до окружності або овалу, з горизонтально або вертикально, залежно від конкретних умов, орієнтованою довшою віссю. Деякі частини стінки 4 можуть бути пласкими. Верхня частина стінки 4 виконана з каркаса 5 з легких металевих профільованих елементів (не позначені), встановлених в подовжньому та поперечному напрямках з утворенням чарунок, заповнених панелями зі скла та/або пластику. Частина 6 цих панелей світлопрозора, інша частина, 7, - тонована в зелений, жовтий і т.п. колір. Частина панелей, 8, виконана у вигляді розсувних оглядових вікон. В верхній частині стінки 4 встановлена вентиляційна решітка з кришками 9. Настил для проходу пішоходів виконаний з металевого листа 10, закріпленого на опорах (не позначені) на відстані від балки 2. Поверх листа 10 розміщено пінопластову плиту 11 з прогумованим покриттям (не позначено). В просторі під настилом розміщені інженерні комунікації, а саме гофровані труби 12 з електрокабелями освітлення, зв'язку та сигналізації, а також обладнання для підігрівання та вентиляції переходу (не показано). В нижній частці встановлені клапани 13 для вентиляції та видалення конденсату. Усередині перехід обладнаний поручнями, сидіннями, світильниками (не позначено) тощо. Для входу в перехід та виходу з нього застосовують звичайні сходи, ліфти і т. ін., залежно від конкретних умов. При багатосекційному виконанні переходу, з незначними підйомами та спусками або поворотами в горизонтальній площині, він нагадує хвилю, що і пояснює назву переходу. Запропонована конструкція не потребує дорогих матеріалів та складного обладнання і може бути реалізованою на основі відомих технологій з використанням обладнання та матеріалів, які широко розповсюджені на існуючому ринку. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 1. Надземний критий пішохідний перехід, що виконаний як пролітна будова з опорами, виконана у вигляді орієнтованої в подовжньому напрямку, горизонтально або під гострими кутом до горизонту, циліндрична стінка, несуча конструкція та настил для проходу пішоходів в нижній частині циліндричної стінки, причому верхня частина циліндричної стінки виконана у вигляді огородження, яке містить світлопрозорі елементи, який відрізняється тим, несуча конструкція переходу виконана у вигляді несучої бетонної або сталевої балки, встановленої по нижньому краю згаданої циліндричної стінки, симетрично вертикальній площині, що проходить через її подовжню вісь, і виконаної з можливістю сприймання та передачі на опори пішохідного переходу всіх навантажень на перехід, а опорою огородження з світлопрозорими елементами є каркас, утворений з пересічених один з одним ортогонально металевих профільованих елементів. 2. Перехід за п. 1, який відрізняється тим, що настил розміщений понад несучою балкою на відстані від неї, з утворенням між ними простору для розташування інженерних комунікацій. 2 UA 76157 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
