Знаряддя для обробітку грунту

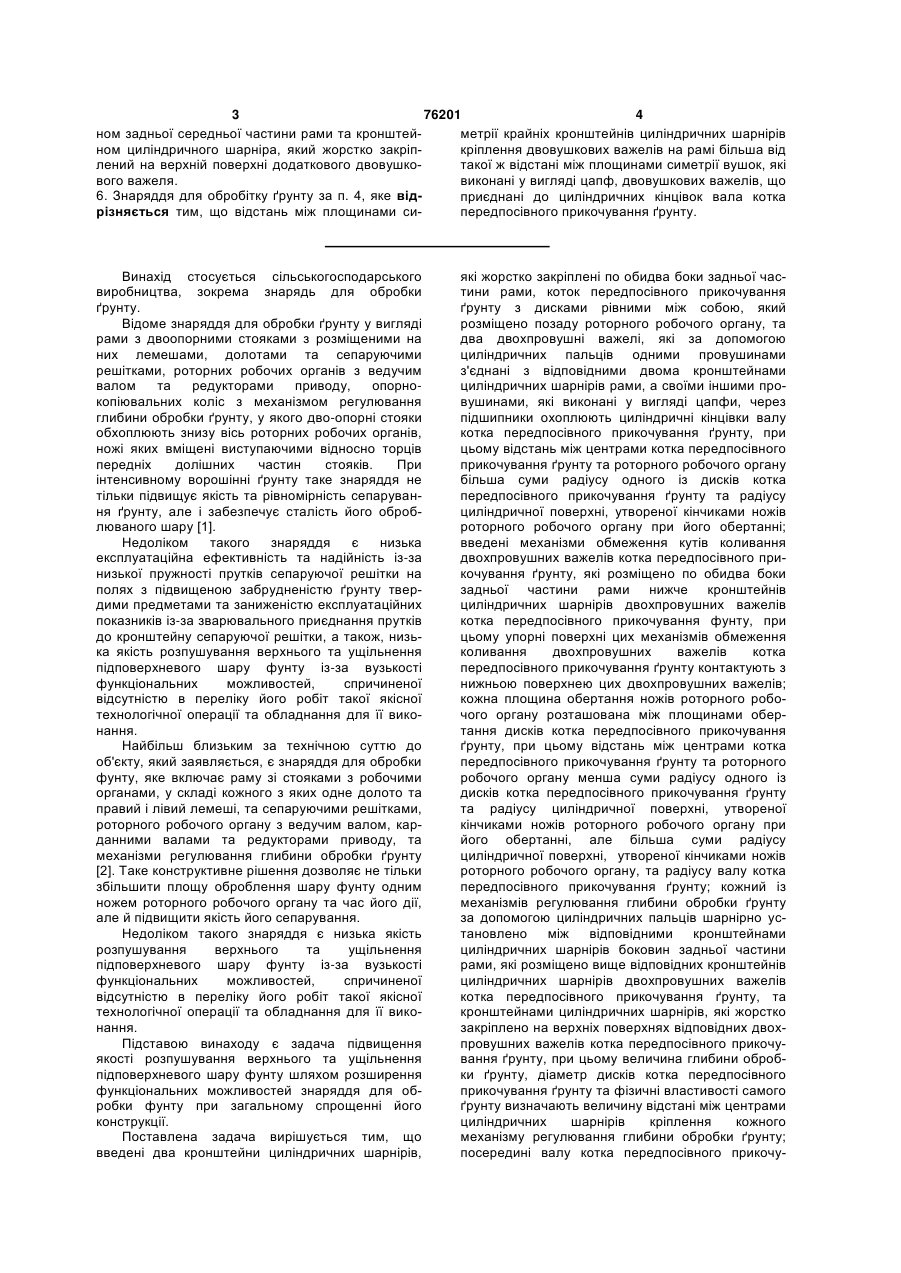

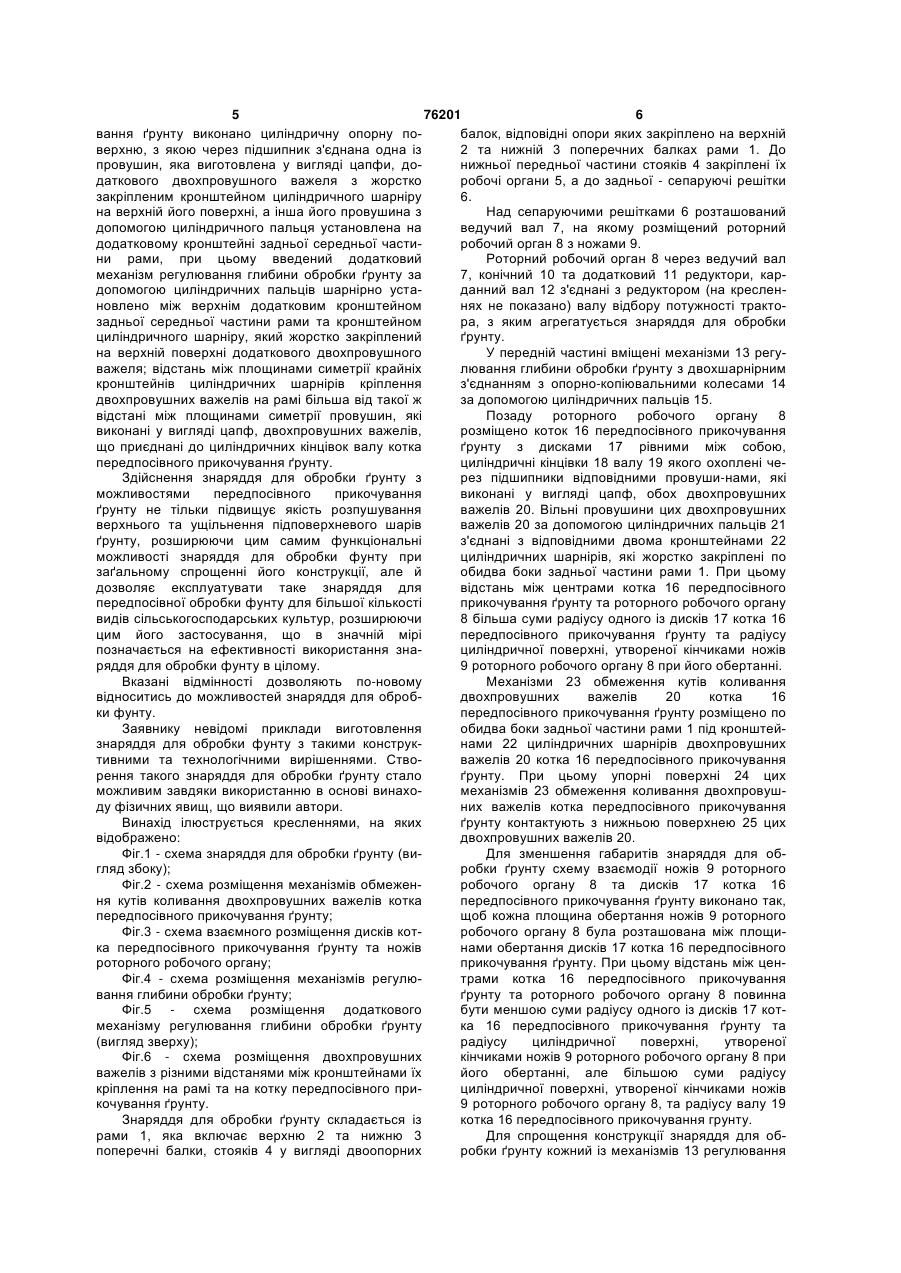

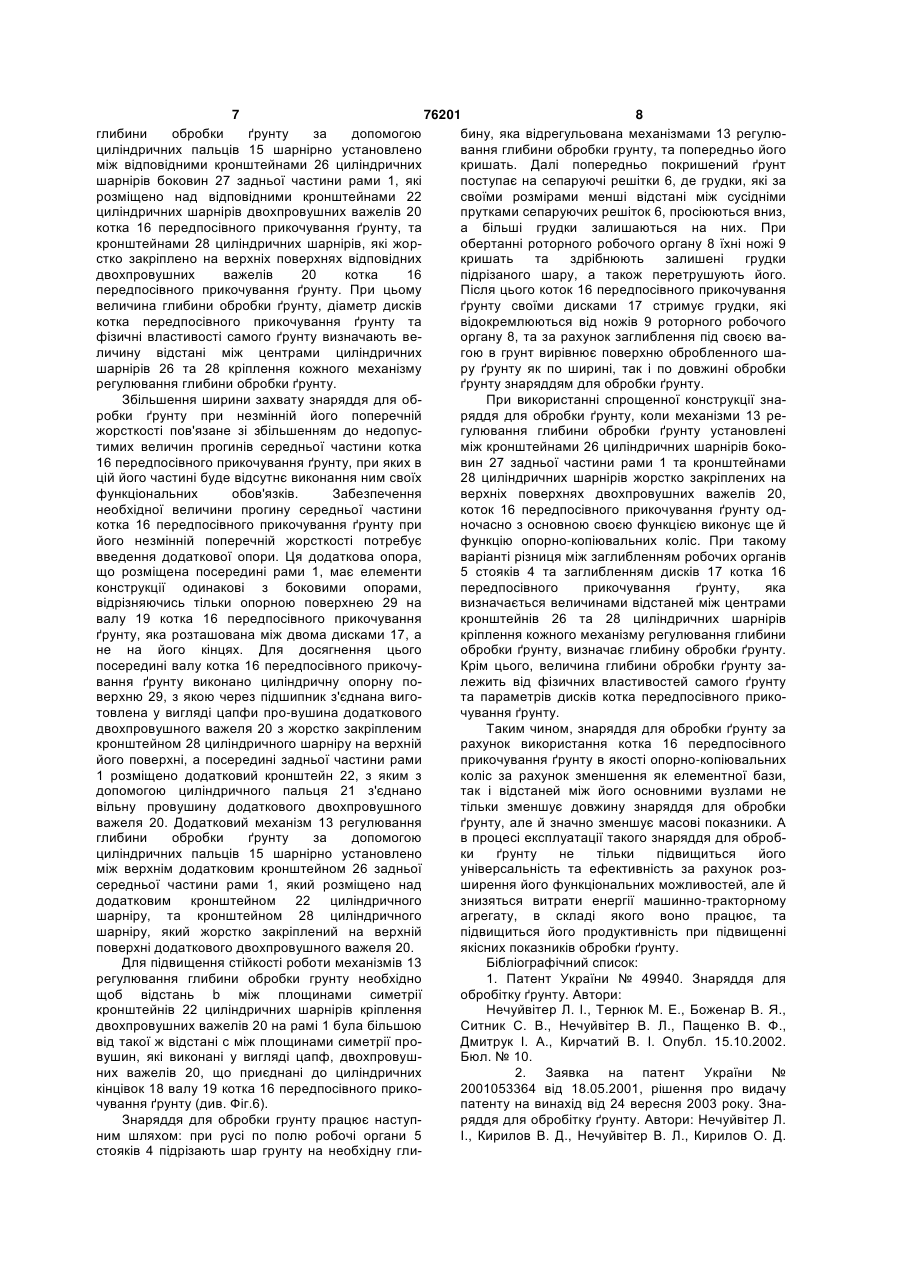

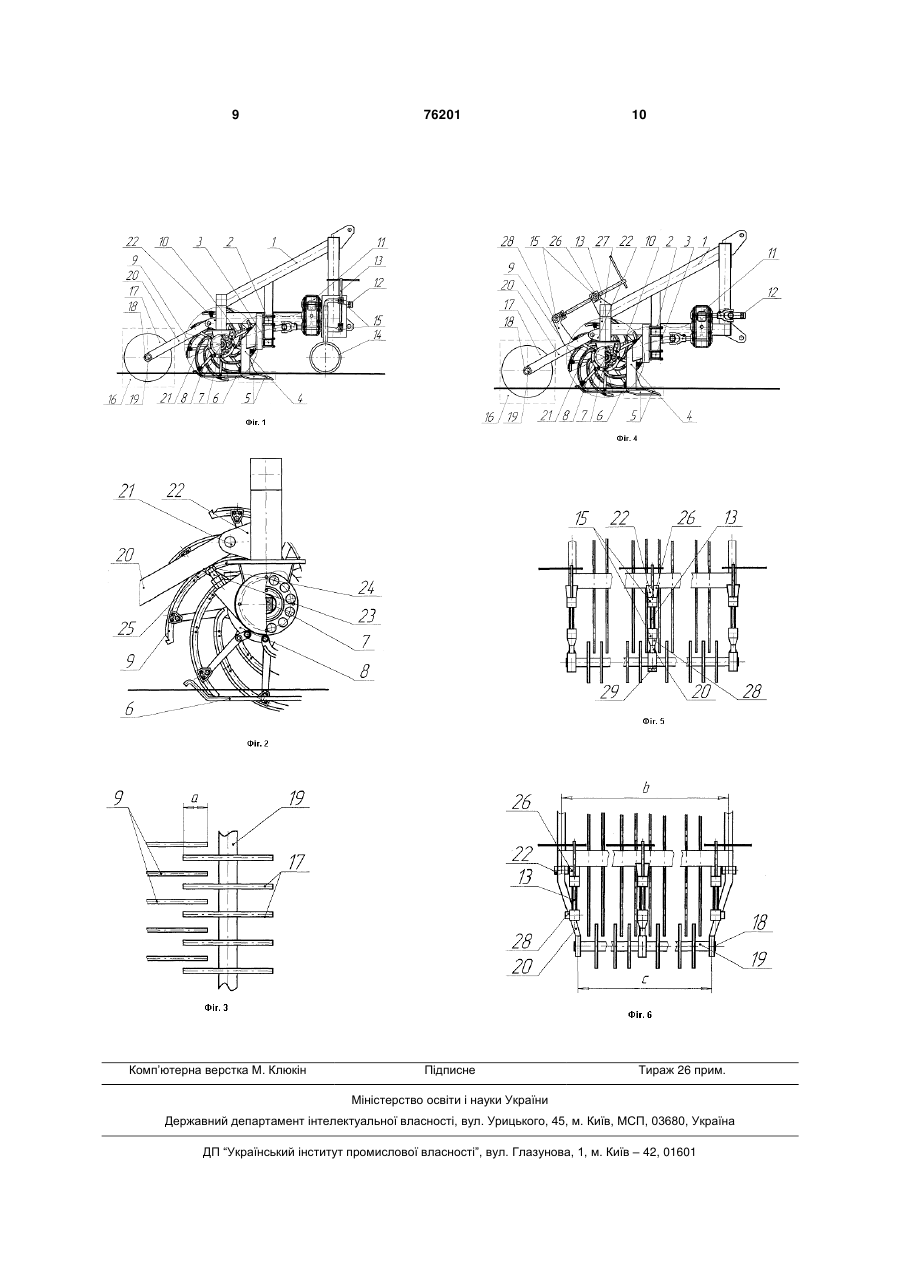

1. Знаряддя для обробітку ґрунту, яке містить раму зі стояками з розміщеними на них долотами, лемешами та сепаруючими решітками, роторний робочий орган з ведучим валом, карданними валами та редукторами приводу, та механізми регулювання глибини обробітку ґрунту, яке відрізняється тим, що введені два кронштейни циліндричних шарнірів, які жорстко закріплені по обидва боки задньої частини рами, коток передпосівного прикочування ґрунту з дисками, рівними між собою, який розміщено позаду роторного робочого органа, та два двовушкові важелі, які за допомогою циліндричних пальців одними вушками з'єднані з відповідними двома кронштейнами циліндричних шарнірів рами, а своїми іншими вушками, які виконані у вигляді цапф, через підшипники охоплюють циліндричні кінцівки вала котка передпосівного прикочування ґрунту, при цьому відстань між центрами котка передпосівного прикочування ґрунту та роторного робочого органа більша суми радіуса одного із дисків котка передпосівного прикочування ґрунту та радіуса циліндричної поверхні, утвореної кінчиками ножів роторного робочого органа при його обертанні. 2. Знаряддя для обробітку ґрунту за п. 1, яке відрізняється тим, що введені механізми обмеження кутів коливання двовушкових важелів котка передпосівного прикочування ґрунту, які розміщено по обидва боки задньої частини рами нижче кронштейнів циліндричних шарнірів двовушкових важелів котка передпосівного прикочування ґрунту, при цьому упорні поверхні цих механізмів обмеження коливання двовушкових важелів котка пе 2 (19) 1 3 76201 4 ном задньої середньої частини рами та кронштейметрії крайніх кронштейнів циліндричних шарнірів ном циліндричного шарніра, який жорстко закріпкріплення двовушкових важелів на рамі більша від лений на верхній поверхні додаткового двовушкотакої ж відстані між площинами симетрії вушок, які вого важеля. виконані у вигляді цапф, двовушкових важелів, що 6. Знаряддя для обробітку ґрунту за п. 4, яке відприєднані до циліндричних кінцівок вала котка різняється тим, що відстань між площинами сипередпосівного прикочування ґрунту. Винахід стосується сільськогосподарського виробництва, зокрема знарядь для обробки ґрунту. Відоме знаряддя для обробки ґрунту у вигляді рами з двоопорними стояками з розміщеними на них лемешами, долотами та сепаруючими решітками, роторних робочих органів з ведучим валом та редукторами приводу, опорнокопіювальних коліс з механізмом регулювання глибини обробки ґрунту, у якого дво-опорні стояки обхоплюють знизу вісь роторних робочих органів, ножі яких вміщені виступаючими відносно торців передніх долішних частин стояків. При інтенсивному ворошінні ґрунту таке знаряддя не тільки підвищує якість та рівномірність сепарування ґрунту, але і забезпечує сталість його оброблюваного шару [1]. Недоліком такого знаряддя є низька експлуатаційна ефективність та надійність із-за низької пружності прутків сепаруючої решітки на полях з підвищеною забрудненістю ґрунту твердими предметами та заниженістю експлуатаційних показників із-за зварювального приєднання прутків до кронштейну сепаруючої решітки, а також, низька якість розпушування верхнього та ущільнення підповерхневого шару фунту із-за вузькості функціональних можливостей, спричиненої відсутністю в переліку його робіт такої якісної технологічної операції та обладнання для її виконання. Найбільш близьким за технічною суттю до об'єкту, який заявляється, є знаряддя для обробки фунту, яке включає раму зі стояками з робочими органами, у складі кожного з яких одне долото та правий і лівий лемеші, та сепаруючими решітками, роторного робочого органу з ведучим валом, карданними валами та редукторами приводу, та механізми регулювання глибини обробки ґрунту [2]. Таке конструктивне рішення дозволяє не тільки збільшити площу оброблення шару фунту одним ножем роторного робочого органу та час його дії, але й підвищити якість його сепарування. Недоліком такого знаряддя є низька якість розпушування верхнього та ущільнення підповерхневого шару фунту із-за вузькості функціональних можливостей, спричиненої відсутністю в переліку його робіт такої якісної технологічної операції та обладнання для її виконання. Підставою винаходу є задача підвищення якості розпушування верхнього та ущільнення підповерхневого шару фунту шляхом розширення функціональних можливостей знаряддя для обробки фунту при загальному спрощенні його конструкції. Поставлена задача вирішується тим, що введені два кронштейни циліндричних шарнірів, які жорстко закріплені по обидва боки задньої частини рами, коток передпосівного прикочування ґрунту з дисками рівними між собою, який розміщено позаду роторного робочого органу, та два двохпровушні важелі, які за допомогою циліндричних пальців одними провушинами з'єднані з відповідними двома кронштейнами циліндричних шарнірів рами, а своїми іншими провушинами, які виконані у вигляді цапфи, через підшипники охоплюють циліндричні кінцівки валу котка передпосівного прикочування ґрунту, при цьому відстань між центрами котка передпосівного прикочування ґрунту та роторного робочого органу більша суми радіусу одного із дисків котка передпосівного прикочування ґрунту та радіусу циліндричної поверхні, утвореної кінчиками ножів роторного робочого органу при його обертанні; введені механізми обмеження кутів коливання двохпровушних важелів котка передпосівного прикочування ґрунту, які розміщено по обидва боки задньої частини рами нижче кронштейнів циліндричних шарнірів двохпровушних важелів котка передпосівного прикочування фунту, при цьому упорні поверхні цих механізмів обмеження коливання двохпровушних важелів котка передпосівного прикочування ґрунту контактують з нижньою поверхнею цих двохпровушних важелів; кожна площина обертання ножів роторного робочого органу розташована між площинами обертання дисків котка передпосівного прикочування ґрунту, при цьому відстань між центрами котка передпосівного прикочування ґрунту та роторного робочого органу менша суми радіусу одного із дисків котка передпосівного прикочування ґрунту та радіусу циліндричної поверхні, утвореної кінчиками ножів роторного робочого органу при його обертанні, але більша суми радіусу циліндричної поверхні, утвореної кінчиками ножів роторного робочого органу, та радіусу валу котка передпосівного прикочування ґрунту; кожний із механізмів регулювання глибини обробки ґрунту за допомогою циліндричних пальців шарнірно установлено між відповідними кронштейнами циліндричних шарнірів боковин задньої частини рами, які розміщено вище відповідних кронштейнів циліндричних шарнірів двохпровушних важелів котка передпосівного прикочування ґрунту, та кронштейнами циліндричних шарнірів, які жорстко закріплено на верхніх поверхнях відповідних двохпровушних важелів котка передпосівного прикочування ґрунту, при цьому величина глибини обробки ґрунту, діаметр дисків котка передпосівного прикочування ґрунту та фізичні властивості самого ґрунту визначають величину відстані між центрами циліндричних шарнірів кріплення кожного механізму регулювання глибини обробки ґрунту; посередині валу котка передпосівного прикочу 5 76201 6 вання ґрунту виконано циліндричну опорну побалок, відповідні опори яких закріплено на верхній верхню, з якою через підшипник з'єднана одна із 2 та нижній 3 поперечних балках рами 1. До провушин, яка виготовлена у вигляді цапфи, донижньої передньої частини стояків 4 закріплені їх даткового двохпровушного важеля з жорстко робочі органи 5, а до задньої - сепаруючі решітки закріпленим кронштейном циліндричного шарніру 6. на верхній його поверхні, а інша його провушина з Над сепаруючими решітками 6 розташований допомогою циліндричного пальця установлена на ведучий вал 7, на якому розміщений роторний додатковому кронштейні задньої середньої частиробочий орган 8 з ножами 9. ни рами, при цьому введений додатковий Роторний робочий орган 8 через ведучий вал механізм регулювання глибини обробки ґрунту за 7, конічний 10 та додатковий 11 редуктори, кардопомогою циліндричних пальців шарнірно устаданний вал 12 з'єднані з редуктором (на кресленновлено між верхнім додатковим кронштейном нях не показано) валу відбору потужності трактозадньої середньої частини рами та кронштейном ра, з яким агрегатується знаряддя для обробки циліндричного шарніру, який жорстко закріплений ґрунту. на верхній поверхні додаткового двохпровушного У передній частині вміщені механізми 13 регуважеля; відстань між площинами симетрії крайніх лювання глибини обробки ґрунту з двохшарнірним кронштейнів циліндричних шарнірів кріплення з'єднанням з опорно-копіювальними колесами 14 двохпровушних важелів на рамі більша від такої ж за допомогою циліндричних пальців 15. відстані між площинами симетрії провушин, які Позаду роторного робочого органу 8 виконані у вигляді цапф, двохпровушних важелів, розміщено коток 16 передпосівного прикочування що приєднані до циліндричних кінцівок валу котка ґрунту з дисками 17 рівними між собою, передпосівного прикочування ґрунту. циліндричні кінцівки 18 валу 19 якого охоплені чеЗдійснення знаряддя для обробки ґрунту з рез підшипники відповідними провуши-нами, які можливостями передпосівного прикочування виконані у вигляді цапф, обох двохпровушних ґрунту не тільки підвищує якість розпушування важелів 20. Вільні провушини цих двохпровушних верхнього та ущільнення підповерхневого шарів важелів 20 за допомогою циліндричних пальців 21 ґрунту, розширюючи цим самим функціональні з'єднані з відповідними двома кронштейнами 22 можливості знаряддя для обробки фунту при циліндричних шарнірів, які жорстко закріплені по заґальному спрощенні його конструкції, але й обидва боки задньої частини рами 1. При цьому дозволяє експлуатувати таке знаряддя для відстань між центрами котка 16 передпосівного передпосівної обробки фунту для більшої кількості прикочування ґрунту та роторного робочого органу видів сільськогосподарських культур, розширюючи 8 більша суми радіусу одного із дисків 17 котка 16 цим його застосування, що в значній мірі передпосівного прикочування ґрунту та радіусу позначається на ефективності використання знациліндричної поверхні, утвореної кінчиками ножів ряддя для обробки фунту в цілому. 9 роторного робочого органу 8 при його обертанні. Вказані відмінності дозволяють по-новому Механізми 23 обмеження кутів коливання відноситись до можливостей знаряддя для обробдвохпровушних важелів 20 котка 16 ки фунту. передпосівного прикочування ґрунту розміщено по Заявнику невідомі приклади виготовлення обидва боки задньої частини рами 1 під кронштейзнаряддя для обробки фунту з такими конструкнами 22 циліндричних шарнірів двохпровушних тивними та технологічними вирішеннями. Ствоважелів 20 котка 16 передпосівного прикочування рення такого знаряддя для обробки ґрунту стало ґрунту. При цьому упорні поверхні 24 цих можливим завдяки використанню в основі винахомеханізмів 23 обмеження коливання двохпровушду фізичних явищ, що виявили автори. них важелів котка передпосівного прикочування Винахід ілюструється кресленнями, на яких ґрунту контактують з нижньою поверхнею 25 цих відображено: двохпровушних важелів 20. Фіг.1 - схема знаряддя для обробки ґрунту (виДля зменшення габаритів знаряддя для обгляд збоку); робки ґрунту схему взаємодії ножів 9 роторного Фіг.2 - схема розміщення механізмів обмеженробочого органу 8 та дисків 17 котка 16 ня кутів коливання двохпровушних важелів котка передпосівного прикочування ґрунту виконано так, передпосівного прикочування ґрунту; щоб кожна площина обертання ножів 9 роторного Фіг.3 - схема взаємного розміщення дисків котробочого органу 8 була розташована між площика передпосівного прикочування ґрунту та ножів нами обертання дисків 17 котка 16 передпосівного роторного робочого органу; прикочування ґрунту. При цьому відстань між ценФіг.4 - схема розміщення механізмів регулютрами котка 16 передпосівного прикочування вання глибини обробки ґрунту; ґрунту та роторного робочого органу 8 повинна Фіг.5 - схема розміщення додаткового бути меншою суми радіусу одного із дисків 17 котмеханізму регулювання глибини обробки ґрунту ка 16 передпосівного прикочування ґрунту та (вигляд зверху); радіусу циліндричної поверхні, утвореної Фіг.6 - схема розміщення двохпровушних кінчиками ножів 9 роторного робочого органу 8 при важелів з різними відстанями між кронштейнами їх його обертанні, але більшою суми радіусу кріплення на рамі та на котку передпосівного прициліндричної поверхні, утвореної кінчиками ножів кочування ґрунту. 9 роторного робочого органу 8, та радіусу валу 19 Знаряддя для обробки ґрунту складається із котка 16 передпосівного прикочування грунту. рами 1, яка включає верхню 2 та нижню 3 Для спрощення конструкції знаряддя для обпоперечні балки, стояків 4 у вигляді двоопорних робки ґрунту кожний із механізмів 13 регулювання 7 76201 8 глибини обробки ґрунту за допомогою бину, яка відрегульована механізмами 13 регулюциліндричних пальців 15 шарнірно установлено вання глибини обробки грунту, та попередньо його між відповідними кронштейнами 26 циліндричних кришать. Далі попередньо покришений ґрунт шарнірів боковин 27 задньої частини рами 1, які поступає на сепаруючі решітки 6, де грудки, які за розміщено над відповідними кронштейнами 22 своїми розмірами менші відстані між сусідніми циліндричних шарнірів двохпровушних важелів 20 прутками сепаруючих решіток 6, просіюються вниз, котка 16 передпосівного прикочування ґрунту, та а більші грудки залишаються на них. При кронштейнами 28 циліндричних шарнірів, які жоробертанні роторного робочого органу 8 їхні ножі 9 стко закріплено на верхніх поверхнях відповідних кришать та здрібнюють залишені грудки двохпровушних важелів 20 котка 16 підрізаного шару, а також перетрушують його. передпосівного прикочування ґрунту. При цьому Після цього коток 16 передпосівного прикочування величина глибини обробки ґрунту, діаметр дисків ґрунту своїми дисками 17 стримує грудки, які котка передпосівного прикочування ґрунту та відокремлюються від ножів 9 роторного робочого фізичні властивості самого ґрунту визначають веоргану 8, та за рахунок заглиблення під своєю валичину відстані між центрами циліндричних гою в грунт вирівнює поверхню обробленного шашарнірів 26 та 28 кріплення кожного механізму ру ґрунту як по ширині, так і по довжині обробки регулювання глибини обробки ґрунту. ґрунту знаряддям для обробки ґрунту. Збільшення ширини захвату знаряддя для обПри використанні спрощенної конструкції знаробки ґрунту при незмінній його поперечній ряддя для обробки ґрунту, коли механізми 13 режорсткості пов'язане зі збільшенням до недопусгулювання глибини обробки ґрунту установлені тимих величин прогинів середньої частини котка між кронштейнами 26 циліндричних шарнірів боко16 передпосівного прикочування ґрунту, при яких в вин 27 задньої частини рами 1 та кронштейнами цій його частині буде відсутнє виконання ним своїх 28 циліндричних шарнірів жорстко закріплених на функціональних обов'язків. Забезпечення верхніх поверхнях двохпровушних важелів 20, необхідної величини прогину середньої частини коток 16 передпосівного прикочування ґрунту одкотка 16 передпосівного прикочування ґрунту при ночасно з основною своєю функцією виконує ще й його незмінній поперечній жорсткості потребує функцію опорно-копіювальних коліс. При такому введення додаткової опори. Ця додаткова опора, варіанті різниця між заглибленням робочих органів що розміщена посередині рами 1, має елементи 5 стояків 4 та заглибленням дисків 17 котка 16 конструкції одинакові з боковими опорами, передпосівного прикочування ґрунту, яка відрізняючись тільки опорною поверхнею 29 на визначається величинами відстаней між центрами валу 19 котка 16 передпосівного прикочування кронштейнів 26 та 28 циліндричних шарнірів ґрунту, яка розташована між двома дисками 17, а кріплення кожного механізму регулювання глибини не на його кінцях. Для досягнення цього обробки ґрунту, визначає глибину обробки ґрунту. посередині валу котка 16 передпосівного прикочуКрім цього, величина глибини обробки ґрунту завання ґрунту виконано циліндричну опорну полежить від фізичних властивостей самого ґрунту верхню 29, з якою через підшипник з'єднана вигота параметрів дисків котка передпосівного прикотовлена у вигляді цапфи про-вушина додаткового чування ґрунту. двохпровушного важеля 20 з жорстко закріпленим Таким чином, знаряддя для обробки ґрунту за кронштейном 28 циліндричного шарніру на верхній рахунок використання котка 16 передпосівного його поверхні, а посередині задньої частини рами прикочування ґрунту в якості опорно-копіювальних 1 розміщено додатковий кронштейн 22, з яким з коліс за рахунок зменшення як елементної бази, допомогою циліндричного пальця 21 з'єднано так і відстаней між його основними вузлами не вільну провушину додаткового двохпровушного тільки зменшує довжину знаряддя для обробки важеля 20. Додатковий механізм 13 регулювання ґрунту, але й значно зменшує масові показники. А глибини обробки ґрунту за допомогою в процесі експлуатації такого знаряддя для обробциліндричних пальців 15 шарнірно установлено ки ґрунту не тільки підвищиться його між верхнім додатковим кронштейном 26 задньої універсальність та ефективність за рахунок розсередньої частини рами 1, який розміщено над ширення його функціональних можливостей, але й додатковим кронштейном 22 циліндричного знизяться витрати енергії машинно-тракторному шарніру, та кронштейном 28 циліндричного агрегату, в складі якого воно працює, та шарніру, який жорстко закріплений на верхній підвищиться його продуктивність при підвищенні поверхні додаткового двохпровушного важеля 20. якісних показників обробки ґрунту. Для підвищення стійкості роботи механізмів 13 Бібліографічний список: регулювання глибини обробки грунту необхідно 1. Патент України № 49940. Знаряддя для щоб відстань b між площинами симетрії обробітку ґрунту. Автори: кронштейнів 22 циліндричних шарнірів кріплення Нечуйвітер Л. І., Тернюк М. Е., Боженар В. Я., двохпровушних важелів 20 на рамі 1 була більшою Ситник С. В., Нечуйвітер В. Л., Пащенко В. Ф., від такої ж відстані с між площинами симетрії проДмитрук І. А., Кирчатий B. I. Опубл. 15.10.2002. вушин, які виконані у вигляді цапф, двохпровушБюл. № 10. них важелів 20, що приєднані до циліндричних 2. Заявка на патент України № кінцівок 18 валу 19 котка 16 передпосівного прико2001053364 від 18.05.2001, рішення про видачу чування ґрунту (див. Фіг.6). патенту на винахід від 24 вересня 2003 року. ЗнаЗнаряддя для обробки грунту працює наступряддя для обробітку ґрунту. Автори: Нечуйвітер Л. ним шляхом: при русі по полю робочі органи 5 І., Кирилов В. Д., Нечуйвітер В. Л., Кирилов О. Д. стояків 4 підрізають шар грунту на необхідну гли 9 Комп’ютерна верстка М. Клюкін 76201 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
