Підлогова панель

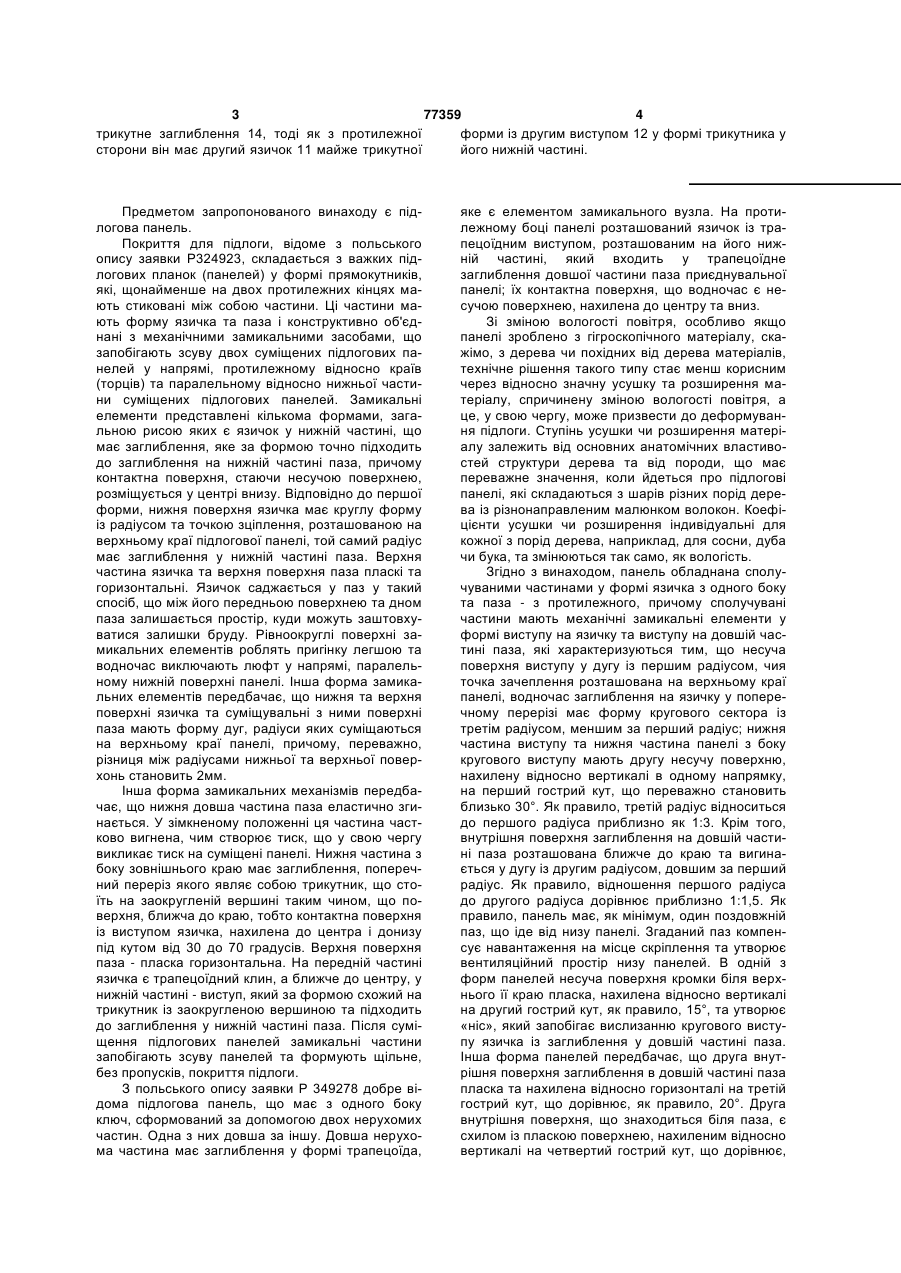

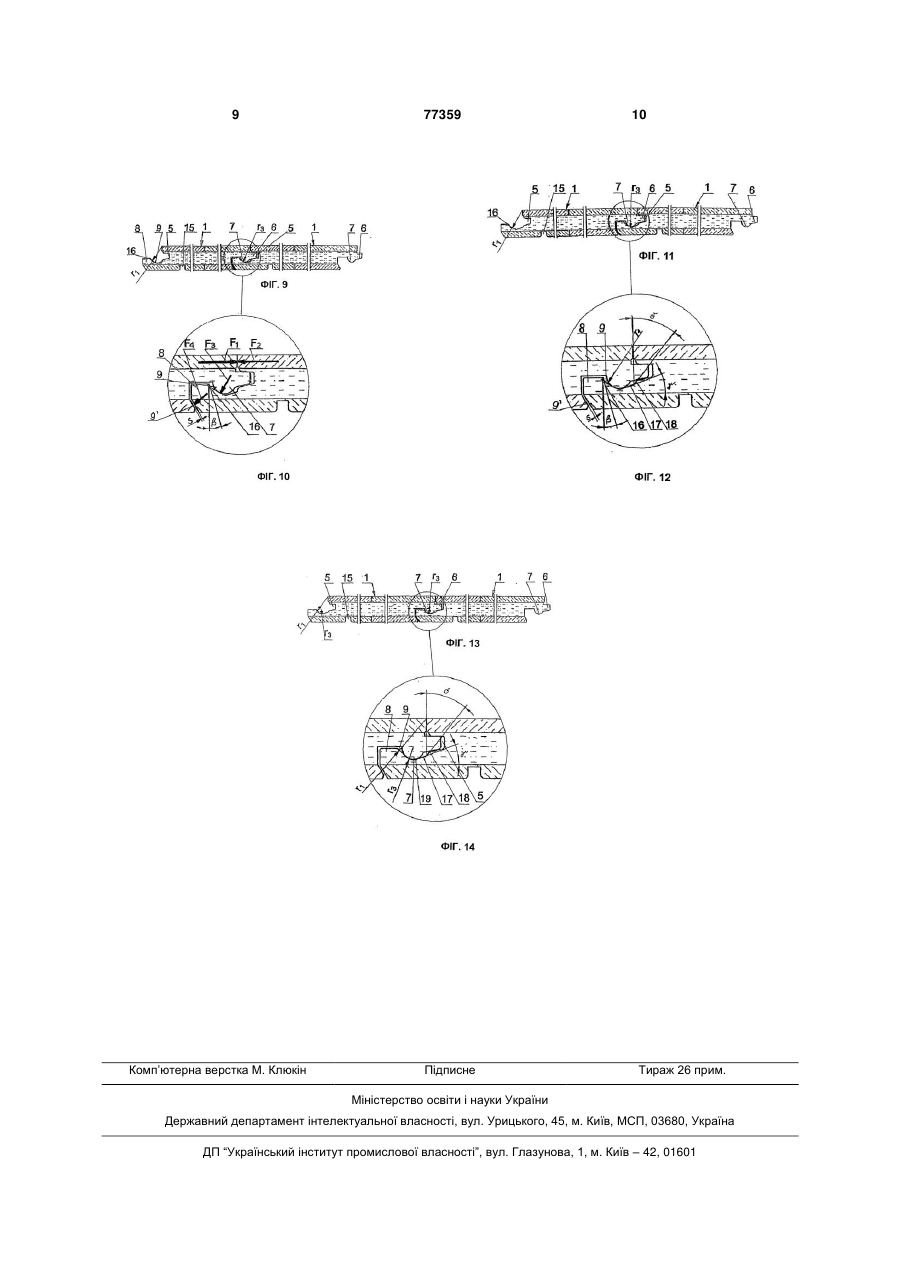

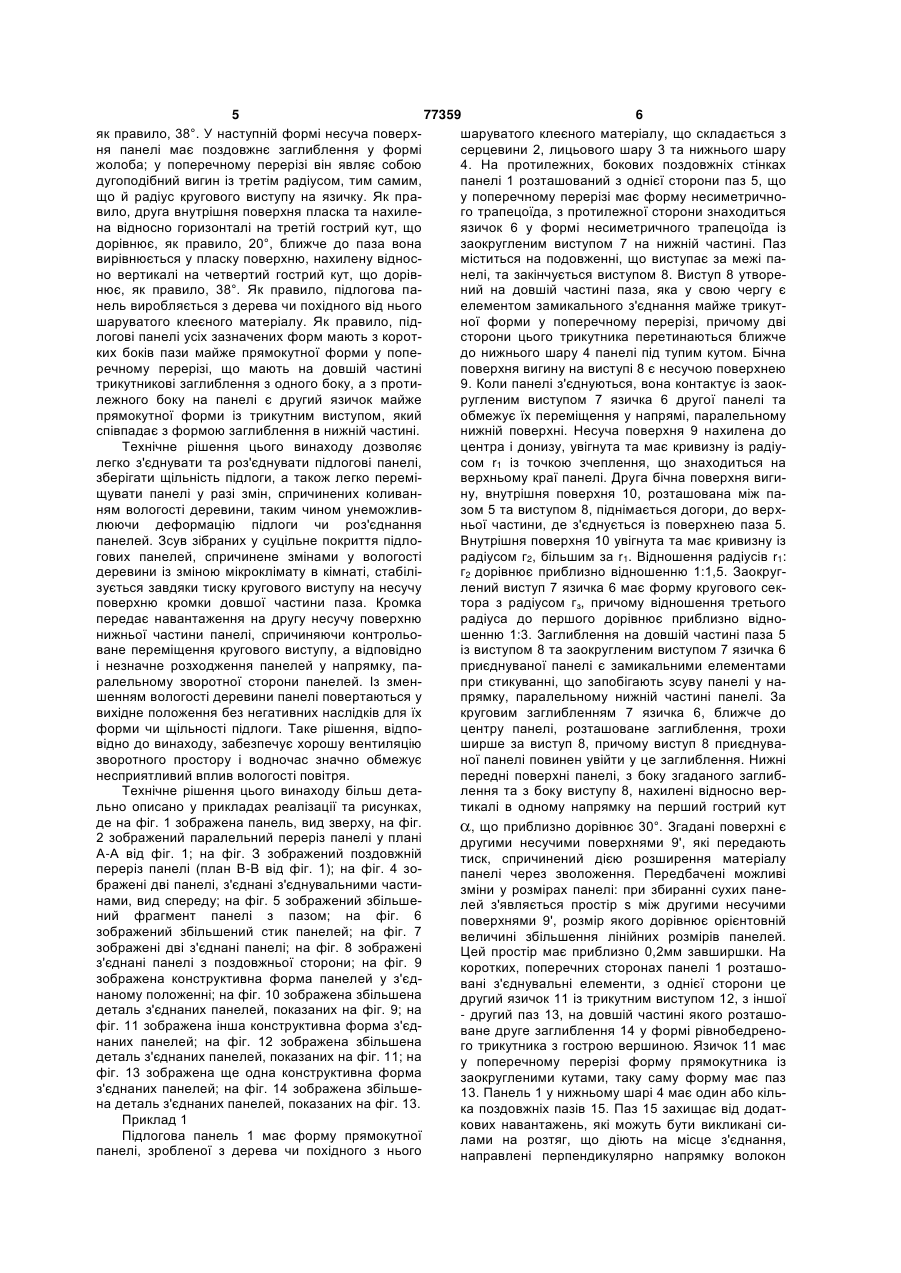

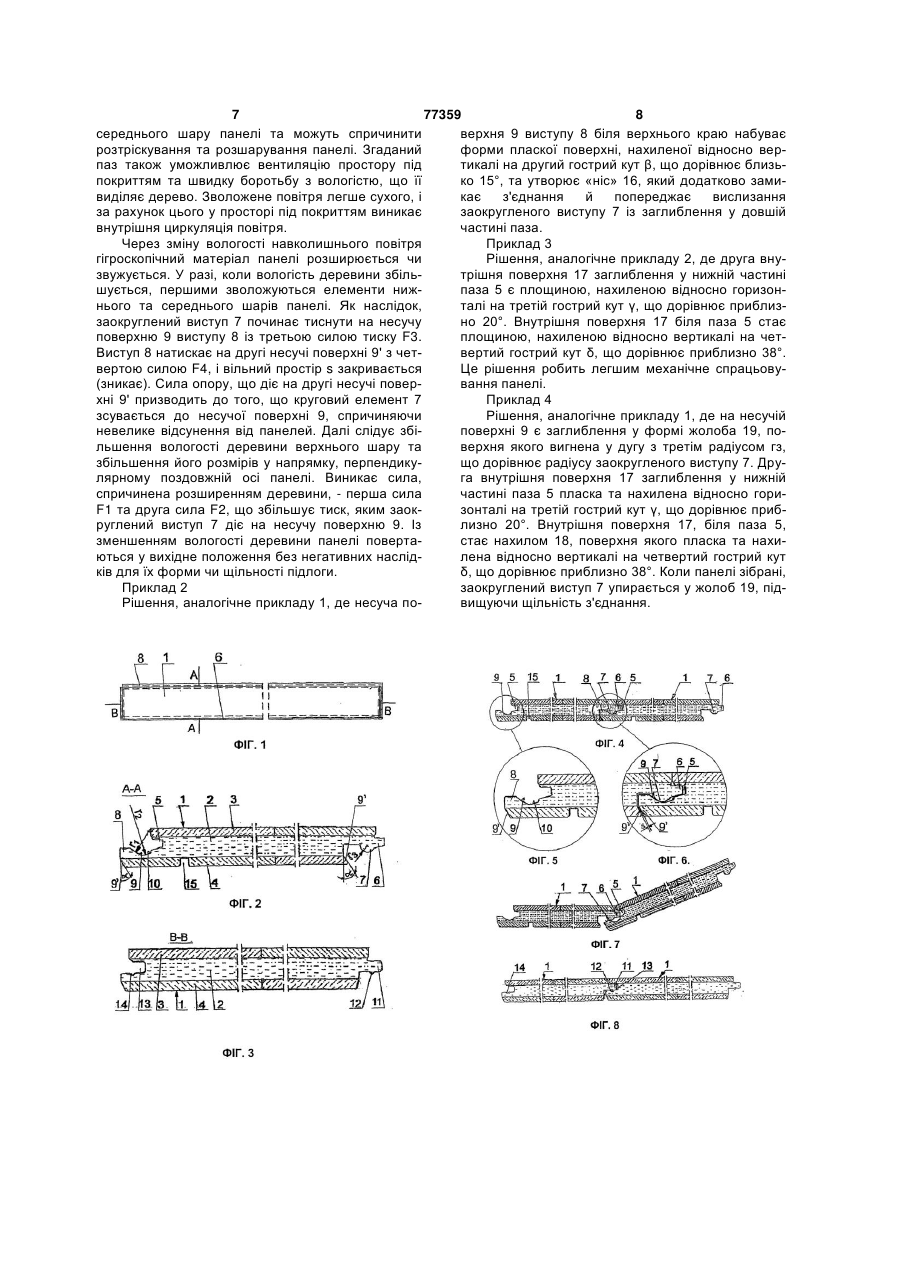

1. Підлогова панель у формі чотирикутника, який щонайменше на двох протилежних сторонах має з'єднувальні частини у формі язичка з одного боку та паза - з другого, причому ці частини забезпечені вмонтованими механічними замикальними засобами у формі виступу на язичку та виступу біля паза, сформованого шляхом видалення матеріалу з довшої частини паза, причому несуча поверхня виступу нахилена до центру і донизу, яка відрізняється тим, що несуча поверхня (9) виступу (8) на довшій частині паза (5) вигнута в дугу з першим радіусом r1, точка зчеплення якого знаходиться на верхній границі панелі 1, виступ (7) язичка (6) має у поперечному перерізі форму кругового сектора з третім радіусом r3, меншим за перший радіус, причому нижня частина виступу (8) та нижня частина панелі 1 зі сторони заокругленого виступу (7) мають другі несучі поверхні (9'), нахилені відносно вертикалі в одному напрямку на перший гострий кут . 2. Підлогова панель за п.1, яка відрізняється тим, що відношення третього радіуса r3 до першого радіуса r1 приблизно дорівнює 1:3. 3. Підлогова панель за п.1, яка відрізняється тим, що перший кут дорівнює приблизно 30°. 4. Підлогова панель за п.1, яка відрізняється тим, що внутрішня поверхня (10) заглиблення вздовж довшої частини паза, розташованого близько до виступу (8), вигнута в дугу з другим радіусом r2, довшим за перший радіус r1. 2 (19) 1 3 77359 4 трикутне заглиблення 14, тоді як з протилежної форми із другим виступом 12 у формі трикутника у сторони він має другий язичок 11 майже трикутної його нижній частині. Предметом запропонованого винаходу є підлогова панель. Покриття для підлоги, відоме з польського опису заявки Р324923, складається з важких підлогових планок (панелей) у формі прямокутників, які, щонайменше на двох протилежних кінцях мають стиковані між собою частини. Ці частини мають форму язичка та паза і конструктивно об'єднані з механічними замикальними засобами, що запобігають зсуву двох суміщених підлогових панелей у напрямі, протилежному відносно країв (торців) та паралельному відносно нижньої частини суміщених підлогових панелей. Замикальні елементи представлені кількома формами, загальною рисою яких є язичок у нижній частині, що має заглиблення, яке за формою точно підходить до заглиблення на нижній частині паза, причому контактна поверхня, стаючи несучою поверхнею, розміщується у центрі внизу. Відповідно до першої форми, нижня поверхня язичка має круглу форму із радіусом та точкою зціплення, розташованою на верхньому краї підлогової панелі, той самий радіус має заглиблення у нижній частині паза. Верхня частина язичка та верхня поверхня паза пласкі та горизонтальні. Язичок саджається у паз у такий спосіб, що між його передньою поверхнею та дном паза залишається простір, куди можуть заштовхуватися залишки бруду. Рівноокруглі поверхні замикальних елементів роблять пригінку легшою та водночас виключають люфт у напрямі, паралельному нижній поверхні панелі. Інша форма замикальних елементів передбачає, що нижня та верхня поверхні язичка та суміщувальні з ними поверхні паза мають форму дуг, радіуси яких суміщаються на верхньому краї панелі, причому, переважно, різниця між радіусами нижньої та верхньої поверхонь становить 2мм. Інша форма замикальних механізмів передбачає, що нижня довша частина паза еластично згинається. У зімкненому положенні ця частина частково вигнена, чим створює тиск, що у свою чергу викликає тиск на суміщені панелі. Нижня частина з боку зовнішнього краю має заглиблення, поперечний переріз якого являє собою трикутник, що стоїть на заокругленій вершині таким чином, що поверхня, ближча до краю, тобто контактна поверхня із виступом язичка, нахилена до центра і донизу під кутом від 30 до 70 градусів. Верхня поверхня паза - пласка горизонтальна. На передній частині язичка є трапецоїдний клин, а ближче до центру, у нижній частині - виступ, який за формою схожий на трикутник із заокругленою вершиною та підходить до заглиблення у нижній частині паза. Після суміщення підлогових панелей замикальні частини запобігають зсуву панелей та формують щільне, без пропусків, покриття підлоги. З польського опису заявки Ρ 349278 добре відома підлогова панель, що має з одного боку ключ, сформований за допомогою двох нерухомих частин. Одна з них довша за іншу. Довша нерухома частина має заглиблення у формі трапецоїда, яке є елементом замикального вузла. На протилежному боці панелі розташований язичок із трапецоїдним виступом, розташованим на його нижній частині, який входить у трапецоїдне заглиблення довшої частини паза приєднувальної панелі; їх контактна поверхня, що водночас є несучою поверхнею, нахилена до центру та вниз. Зі зміною вологості повітря, особливо якщо панелі зроблено з гігроскопічного матеріалу, скажімо, з дерева чи похідних від дерева матеріалів, технічне рішення такого типу стає менш корисним через відносно значну усушку та розширення матеріалу, спричинену зміною вологості повітря, а це, у свою чергу, може призвести до деформування підлоги. Ступінь усушки чи розширення матеріалу залежить від основних анатомічних властивостей структури дерева та від породи, що має переважне значення, коли йдеться про підлогові панелі, які складаються з шарів різних порід дерева із різнонаправленим малюнком волокон. Коефіцієнти усушки чи розширення індивідуальні для кожної з порід дерева, наприклад, для сосни, дуба чи бука, та змінюються так само, як вологість. Згідно з винаходом, панель обладнана сполучуваними частинами у формі язичка з одного боку та паза - з протилежного, причому сполучувані частини мають механічні замикальні елементи у формі виступу на язичку та виступу на довшій частині паза, які характеризуються тим, що несуча поверхня виступу у дугу із першим радіусом, чия точка зачеплення розташована на верхньому краї панелі, водночас заглиблення на язичку у поперечному перерізі має форму кругового сектора із третім радіусом, меншим за перший радіус; нижня частина виступу та нижня частина панелі з боку кругового виступу мають другу несучу поверхню, нахилену відносно вертикалі в одному напрямку, на перший гострий кут, що переважно становить близько 30°. Як правило, третій радіус відноситься до першого радіуса приблизно як 1:3. Крім того, внутрішня поверхня заглиблення на довшій частині паза розташована ближче до краю та вигинається у дугу із другим радіусом, довшим за перший радіус. Як правило, відношення першого радіуса до другого радіуса дорівнює приблизно 1:1,5. Як правило, панель має, як мінімум, один поздовжній паз, що іде від низу панелі. Згаданий паз компенсує навантаження на місце скріплення та утворює вентиляційний простір низу панелей. В одній з форм панелей несуча поверхня кромки біля верхнього її краю пласка, нахилена відносно вертикалі на другий гострий кут, як правило, 15°, та утворює «ніс», який запобігає вислизанню кругового виступу язичка із заглиблення у довшій частині паза. Інша форма панелей передбачає, що друга внутрішня поверхня заглиблення в довшій частині паза пласка та нахилена відносно горизонталі на третій гострий кут, що дорівнює, як правило, 20°. Друга внутрішня поверхня, що знаходиться біля паза, є схилом із пласкою поверхнею, нахиленим відносно вертикалі на четвертий гострий кут, що дорівнює, 5 77359 6 як правило, 38°. У наступній формі несуча поверхшаруватого клеєного матеріалу, що складається з ня панелі має поздовжнє заглиблення у формі серцевини 2, лицьового шару 3 та нижнього шару жолоба; у поперечному перерізі він являє собою 4. На протилежних, бокових поздовжніх стінках дугоподібний вигин із третім радіусом, тим самим, панелі 1 розташований з однієї сторони паз 5, що що й радіус кругового виступу на язичку. Як прау поперечному перерізі має форму несиметричновило, друга внутрішня поверхня пласка та нахилего трапецоїда, з протилежної сторони знаходиться на відносно горизонталі на третій гострий кут, що язичок 6 у формі несиметричного трапецоїда із дорівнює, як правило, 20°, ближче до паза вона заокругленим виступом 7 на нижній частині. Паз вирівнюється у пласку поверхню, нахилену відносміститься на подовженні, що виступає за межі пано вертикалі на четвертий гострий кут, що дорівнелі, та закінчується виступом 8. Виступ 8 утворенює, як правило, 38°. Як правило, підлогова паний на довшій частині паза, яка у свою чергу є нель виробляється з дерева чи похідного від нього елементом замикального з'єднання майже трикутшаруватого клеєного матеріалу. Як правило, підної форми у поперечному перерізі, причому дві логові панелі усіх зазначених форм мають з коротсторони цього трикутника перетинаються ближче ких боків пази майже прямокутної форми у попедо нижнього шару 4 панелі під тупим кутом. Бічна речному перерізі, що мають на довшій частині поверхня вигину на виступі 8 є несучою поверхнею трикутникові заглиблення з одного боку, а з проти9. Коли панелі з'єднуються, вона контактує із заоклежного боку на панелі є другий язичок майже ругленим виступом 7 язичка 6 другої панелі та прямокутної форми із трикутним виступом, який обмежує їх переміщення у напрямі, паралельному співпадає з формою заглиблення в нижній частині. нижній поверхні. Несуча поверхня 9 нахилена до Технічне рішення цього винаходу дозволяє центра і донизу, увігнута та має кривизну із радіулегко з'єднувати та роз'єднувати підлогові панелі, сом r1 із точкою зчеплення, що знаходиться на зберігати щільність підлоги, а також легко переміверхньому краї панелі. Друга бічна поверхня вигищувати панелі у разі змін, спричинених коливанну, внутрішня поверхня 10, розташована між паням вологості деревини, таким чином унеможливзом 5 та виступом 8, піднімається догори, до верхлюючи деформацію підлоги чи роз'єднання ньої частини, де з'єднується із поверхнею паза 5. панелей. Зсув зібраних у суцільне покриття підлоВнутрішня поверхня 10 увігнута та має кривизну із гових панелей, спричинене змінами у вологості радіусом г2, більшим за r1. Відношення радіусів r1: деревини із зміною мікроклімату в кімнаті, стабіліг2 дорівнює приблизно відношенню 1:1,5. Заокругзується завдяки тиску кругового виступу на несучу лений виступ 7 язичка 6 має форму кругового секповерхню кромки довшої частини паза. Кромка тора з радіусом гз, причому відношення третього передає навантаження на другу несучу поверхню радіуса до першого дорівнює приблизно віднонижньої частини панелі, спричиняючи контрольошенню 1:3. Заглиблення на довшій частині паза 5 ване переміщення кругового виступу, а відповідно із виступом 8 та заокругленим виступом 7 язичка 6 і незначне розходження панелей у напрямку, паприєднуваної панелі є замикальними елементами ралельному зворотної сторони панелей. Із зменпри стикуванні, що запобігають зсуву панелі у нашенням вологості деревини панелі повертаються у прямку, паралельному нижній частині панелі. За вихідне положення без негативних наслідків для їх круговим заглибленням 7 язичка 6, ближче до форми чи щільності підлоги. Таке рішення, відпоцентру панелі, розташоване заглиблення, трохи відно до винаходу, забезпечує хорошу вентиляцію ширше за виступ 8, причому виступ 8 приєднувазворотного простору і водночас значно обмежує ної панелі повинен увійти у це заглиблення. Нижні несприятливий вплив вологості повітря. передні поверхні панелі, з боку згаданого заглибТехнічне рішення цього винаходу більш деталення та з боку виступу 8, нахилені відносно верльно описано у прикладах реалізації та рисунках, тикалі в одному напрямку на перший гострий кут де на фіг. 1 зображена панель, вид зверху, на фіг. , що приблизно дорівнює 30°. Згадані поверхні є 2 зображений паралельний переріз панелі у плані другими несучими поверхнями 9', які передають А-А від фіг. 1; на фіг. З зображений поздовжній тиск, спричинений дією розширення матеріалу переріз панелі (план В-В від фіг. 1); на фіг. 4 зопанелі через зволоження. Передбачені можливі бражені дві панелі, з'єднані з'єднувальними частизміни у розмірах панелі: при збиранні сухих паненами, вид спереду; на фіг. 5 зображений збільшелей з'являється простір s між другими несучими ний фрагмент панелі з пазом; на фіг. 6 поверхнями 9', розмір якого дорівнює орієнтовній зображений збільшений стик панелей; на фіг. 7 величині збільшення лінійних розмірів панелей. зображені дві з'єднані панелі; на фіг. 8 зображені Цей простір має приблизно 0,2мм завширшки. На з'єднані панелі з поздовжньої сторони; на фіг. 9 коротких, поперечних сторонах панелі 1 розташозображена конструктивна форма панелей у з'єдвані з'єднувальні елементи, з однієї сторони це наному положенні; на фіг. 10 зображена збільшена другий язичок 11 із трикутним виступом 12, з іншої деталь з'єднаних панелей, показаних на фіг. 9; на - другий паз 13, на довшій частині якого розташофіг. 11 зображена інша конструктивна форма з'єдване друге заглиблення 14 у формі рівнобедренонаних панелей; на фіг. 12 зображена збільшена го трикутника з гострою вершиною. Язичок 11 має деталь з'єднаних панелей, показаних на фіг. 11; на у поперечному перерізі форму прямокутника із фіг. 13 зображена ще одна конструктивна форма заокругленими кутами, таку саму форму має паз з'єднаних панелей; на фіг. 14 зображена збільше13. Панель 1 у нижньому шарі 4 має один або кільна деталь з'єднаних панелей, показаних на фіг. 13. ка поздовжніх пазів 15. Паз 15 захищає від додатПриклад 1 кових навантажень, які можуть бути викликані сиПідлогова панель 1 має форму прямокутної лами на розтяг, що діють на місце з'єднання, панелі, зробленої з дерева чи похідного з нього направлені перпендикулярно напрямку волокон 7 77359 8 середнього шару панелі та можуть спричинити верхня 9 виступу 8 біля верхнього краю набуває розтріскування та розшарування панелі. Згаданий форми пласкої поверхні, нахиленої відносно верпаз також уможливлює вентиляцію простору під тикалі на другий гострий кут β, що дорівнює близьпокриттям та швидку боротьбу з вологістю, що її ко 15°, та утворює «ніс» 16, який додатково замивиділяє дерево. Зволожене повітря легше сухого, і кає з'єднання й попереджає вислизання за рахунок цього у просторі під покриттям виникає заокругленого виступу 7 із заглиблення у довшій внутрішня циркуляція повітря. частині паза. Через зміну вологості навколишнього повітря Приклад 3 гігроскопічний матеріал панелі розширюється чи Рішення, аналогічне прикладу 2, де друга внузвужується. У разі, коли вологість деревини збільтрішня поверхня 17 заглиблення у нижній частині шується, першими зволожуються елементи нижпаза 5 є площиною, нахиленою відносно горизоннього та середнього шарів панелі. Як наслідок, талі на третій гострий кут γ, що дорівнює приблиззаокруглений виступ 7 починає тиснути на несучу но 20°. Внутрішня поверхня 17 біля паза 5 стає поверхню 9 виступу 8 із третьою силою тиску F3. площиною, нахиленою відносно вертикалі на четВиступ 8 натискає на другі несучі поверхні 9' з четвертий гострий кут δ, що дорівнює приблизно 38°. вертою силою F4, і вільний простір s закривається Це рішення робить легшим механічне спрацьову(зникає). Сила опору, що діє на другі несучі повервання панелі. хні 9' призводить до того, що круговий елемент 7 Приклад 4 зсувається до несучої поверхні 9, спричиняючи Рішення, аналогічне прикладу 1, де на несучій невелике відсунення від панелей. Далі слідує збіповерхні 9 є заглиблення у формі жолоба 19, польшення вологості деревини верхнього шару та верхня якого вигнена у дугу з третім радіусом гз, збільшення його розмірів у напрямку, перпендикущо дорівнює радіусу заокругленого виступу 7. Друлярному поздовжній осі панелі. Виникає сила, га внутрішня поверхня 17 заглиблення у нижній спричинена розширенням деревини, - перша сила частині паза 5 пласка та нахилена відносно гориF1 та друга сила F2, що збільшує тиск, яким заокзонталі на третій гострий кут γ, що дорівнює прибруглений виступ 7 діє на несучу поверхню 9. Із лизно 20°. Внутрішня поверхня 17, біля паза 5, зменшенням вологості деревини панелі повертастає нахилом 18, поверхня якого пласка та нахиються у вихідне положення без негативних наслідлена відносно вертикалі на четвертий гострий кут ків для їх форми чи щільності підлоги. δ, що дорівнює приблизно 38°. Коли панелі зібрані, Приклад 2 заокруглений виступ 7 упирається у жолоб 19, підРішення, аналогічне прикладу 1, де несуча повищуючи щільність з'єднання. 9 Комп’ютерна верстка М. Клюкін 77359 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
